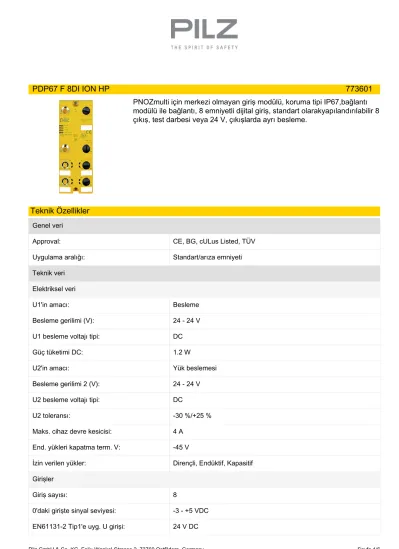

PDP67 F 8DI ION HP 773601
PNOZmulti için merkezi olmayan giriş modülü, koruma tipi IP67,bağlantı modülü ile bağlantı, 8 emniyetli dijital giriş, standart olarakyapılandırılabilir 8 çıkış, test darbesi veya 24 V, çıkışlarda ayrı besleme.Teknik Özellikler
Genel veri
Approval: CE, BG, cULus Listed, TÜV
Uygulama aralığı: Standart/arıza emniyeti
Teknik veri Elektriksel veri
U1'in amacı: Besleme
Besleme gerilimi (V): 24 - 24 V
U1 besleme voltajı tipi: DC
Güç tüketimi DC: 1.2 W
U2'in amacı: Yük beslemesi
Besleme gerilimi 2 (V): 24 - 24 V
U2 besleme voltajı tipi: DC
U2 toleransı: -30 %/+25 %
Maks. cihaz devre kesicisi: 4 A
End. yükleri kapatma term. V: -45 V
İzin verilen yükler: Dirençli, Endüktif, Kapasitif Girişler
Giriş sayısı: 8
0'daki girişte sinyal seviyesi: -3 - +5 VDC EN61131-2 Tip1'e uyg. U girişi: 24 V DC
Potansiyel yalıtım girişi: Evet Yarı iletken çıktılar
S/C çıkışı fonksiyonu: Test darbesi çıkışı, 24 VDC çıkışı, Standart çıkış
DC voltage at output: 24 V DC
S/C O potansiyel yalıtımı: Evet
S/C çıkışı kısa devre koruması: Evet Çevresel veri
Bunun için iklim uygunluğu:: EN 60068-2-78
Standart ortam sıcaklığı: EN 60068-2-14
Olarak çevre ısısı: -30 - 60 °C
Depolama sıcaklığı standardı: EN 60068-2-1/-2 İklim uygunluğu standardı: EN 60068-2-78
Nem oranı: 40°C'de %93 r. h.
Condensation permitted?: Briefly
Standarda göre EMC ...: EN 61000-4-8, EN 55011: Sınıf A, EN 61000-4-9, EN 61000-4-11, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-2, EN 61000-4-3
Standarda göre titreşim ...: EN 60068-2-6 Standart1'e göre sürekli darbe: 15g
Açıklık ve kaçak mesafesi: IEC 60664-1
Aşırı gerilim kategorisi: III
Kirlilik drcsi açık. ve kaçak: 2
Standart koruma tipi: EN 60529
Elektriksel izolasyon
Aradaki potansiyel yalıtım 1: Giriş ve int. veriyolu voltajı Potansiyel yalıtım tipi 1: Temel yalıtım
Gövde malzemesi etiket tutuc.: PC
Bağlantı terminali: M12
Terminal yapısı: vida kilitli
Yükseklik boyutu: 162 mm
Genislik boyutu: 60 mm
Derinlik boyutu: 30 mm
Net agirlik: 320 g
Brüt ağırlık: 335 g
Çevre
REACh uygunluğu: en az bir SVHC maddesi içerir
WEEE classifikation (08/2018): 5 devices (feed size < 50cm) Ticari veriler
ECLASS sürümü: ECLASS-9,1
ECLASS Referans Özelliği: 27242604
ETIM Sürümü: ETIM-7,0
ETIM Referans Grubu: EG000024
Mecburi operasyon aksesuarları
630298 PSEN cable M12-5sf 20m
630310 PSEN op cable axial M12 5-pole 3m
630297 PSEN op cable axial M12 5-pole 30m
630311 PSEN op cable axial M12 5-pole 5m
630312 PSEN op cable axial M12 5-pole 10m
Opsiyonel aksesuarlar
380706 PDP67 cable M12-5sm, 10m
380707 PDP67 cable M12-5sm, 20m
380209 PSS67 Cable M12sf M12sm, 5m
380705 PDP67 cable M12-5sm, 3m
380708 PDP67 cable M12-5sm, 30m
380709 PDP67 cable M12-5sm, 5m
380250 PSS67 Supply Cable IN sf OUT sm, B, 3m
380251 PSS67 Supply Cable IN sf OUT sm, B, 5m
380210 PSS67 Cable M12sf M12sm, 10m
380211 PSS67 Cable M12sf M12sm, 30m
380200 PSS67 Cable M8sf M12sm, 3m
380252 PSS67 Supply Cable IN sf OUT sm, B, 10m
380220 PSS67 cable M12-5sf, M12-5sm, 20m
380258 PSS67 Supply Cable IN sf, B, 10m
380203 PSS67 Cable M8sf M12sm, 30m
380325 PSEN sl adapter
380256 PSS67 Supply Cable IN sf, B, 3m
380300 PSEN ma adapter
380201 PSS67 Cable M8sf M12sm, 5m
380301 PSEN cs adapter
380257 PSS67 Supply Cable IN sf, B, 5m
380208 PSS67 Cable M12sf M12sm, 3m
