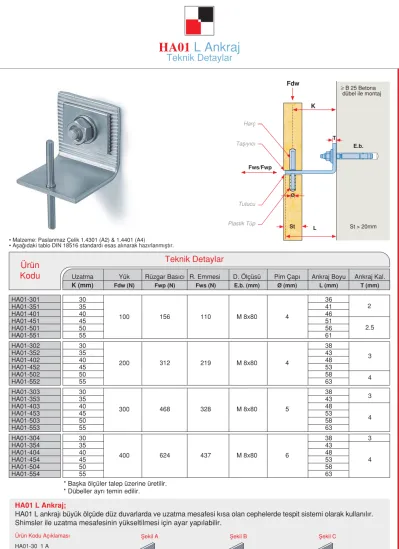

HA01 L Ankraj
Teknik Detaylar
Ürün Kodu Aç›klamas›
HA01-30 1 A
fiekil
Yük Kapasitesi (X10 Kg) Uzatma
Tip
HA01 L Ankraj;
HA01 L ankraj› büyük ölçüde düz duvarlarda ve uzatma mesafesi k›sa olan cephelerde tespit sistemi olarak kullan›l›r.
Shimsler ile uzatma mesafesinin yükseltilmesi için ayar yap›labilir.
fiekil C fiekil B
fiekil A
Teknik Detaylar
Uzatma Yük Rüzgar Bas›c› R. Emmesi D. Ölçüsü Pim Çap› Ankraj Boyu Ankraj Kal.
K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) Ø (mm) L (mm) T (mm)
HA01-301 30 36
HA01-351 35 41
HA01-401 40 100 156 110 M 8x80 4 46
HA01-451 45 51
HA01-501 50 56
HA01-551 55 61
HA01-302 30 38
HA01-352 35 43 3
HA01-402 40 200 312 219 M 8x80 4 48
HA01-452 45 53
HA01-502 50 58 4
HA01-552 55 63
HA01-303 30 38
HA01-353 35 43 3
HA01-403 40 300 468 328 M 8x80 5 48
HA01-453 45 53
HA01-503 50 58 4
HA01-553 55 63
HA01-304 30 38 3
HA01-354 35 43
HA01-404 40 400 624 437 M 8x80 6 48
HA01-454 45 53 4
HA01-504 50 58
HA01-554 55 63
* Baflka ölçüler talep üzerine üretilir.
Ürün Kodu
Fws/Fwp
Ø
L Harç
Plastik Tüp Tafl›y›c›
Tutucu
E.b.
T
St St > 20mm
Fdw
K
• Malzeme: Paslanmaz Çelik 1.4301 (A2) & 1.4401 (A4)
• Afla¤›daki tablo DIN 18516 standard› esas al›narak haz›rlanm›flt›r.
* Dübeller ayr› temin edilir.
≥ B 25 Betona dübel ile montaj
2
2.5
HA02 L Ankraj - Çift pimli
Teknik Detaylar
fiekil B fiekil C
fiekil A Ürün Kodu Aç›klamas›
HA02-30 2 A
HA02 L Ankraj;
HA01’le ayn› özelliklere sahiptir ama çift pimli dir. Tek bir ankrajla tafl panelleri tafl›yabilen bir tespit sistemidir. HA02 büyük ölçüde kolanlar ve söve tafl montaj› için kullan›l›r.
Teknik Detaylar
Uzatma Yük Rüzgar Bas›c› R. Emmesi D. Ölçüsü Pim Çap› Ankraj Boyu Ankraj Kal.
K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) Ø (mm) L (mm) T (mm)
HA02-302 30 38
HA02-352 35 43
HA02-402 40 200 156 110 M 8x80 4 48 3
HA02-452 45 53
HA02-502 50 58
HA02-552 55 63
HA02-304 30 38
HA02-354 35 43
HA02-404 40 400 624 437 M 8x80 6 48 4
HA02-454 45 53
HA02-504 50 58
HA02-554 55 63
* Baflka ölçüler talep üzerine üretilir.
Ürün Kodu
E.b.
Fws/Fwp
Ø
L Harç
Plastik Tüp Tafl›y›c›
Tutucu
T
St St > 20mm
Fdw
K
• Malzeme: Paslanmaz Çelik 1.4301 (A2) & 1.4401 (A4)
• Afla¤›daki tablo DIN 18516 standard› esas al›narak haz›rlanm›flt›r.
* Dübeller ayr› temin edilir.
≥ B 25 Betona dübel ile montaj
HA03 L Ankraj - Kerfli
Teknik Detaylar
fiekil B fiekil A
Ürün Kodu Aç›klamas›
HA03-30 1 A
fiekil
Yük Kapasitesi (x10 Kg) Uzatma
Tip
HA03 L Ankraj;
HA03 L ankrajlar tafllara pimli sistem yerine kerf sistemi ile tutturulurlar. Ankraj›n kerfli k›s›mlar› tafl kenar›na aç›lan yar›klara yerlefltirilir. Bu ankraj sadece yatay derz montaj›nda kullan›l›r.
fiekil C
Teknik Detaylar
Uzatma Yük Rüzgar Bas›c› R. Emmesi D. Ölçüsü Kerf Uzun. Ankraj Boyu Ankraj Kal.
K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) Kr (mm) L (mm) T (mm)
HA03-301 30 31
HA03-351 35 36
HA03-401 40 100 156 109 M 8x80 12 41
HA03-451 45 47
HA03-501 50 52
HA03-551 55 57
HA03-302 30 32
HA03-352 35 37 3
HA03-402 40 200 312 219 M 8x80 12 42
HA03-452 45 47
HA03-502 50 52 4
HA03-552 55 57
HA03-303 30 32
HA03-353 35 37 3
HA03-403 40 300 468 328 M 8x80 15 42
HA03-453 45 47
HA03-503 50 52 4
HA03-553 55 57
HA03-304 30 32 3
HA03-354 35 37
HA03-404 40 400 624 437 M 8x80 15 42
HA03-454 45 47 4
HA03-504 50 53
HA03-554 55 57
* Baflka ölçüler talep üzerine üretilir.
Ürün Kodu
E.b.
Fws/Fwp
L T
Kr Harç
Plastik Tüp Tafl›y›c›
Tutucu
T
St St > 20mm
Fdw
K
* Dübeller ayr› temin edilir.
• Malzeme: Paslanmaz Çelik 1.4301 (A2) & 1.4401 (A4)
• Afla¤›daki tablo DIN 18516 standard› esas al›narak haz›rlanm›flt›r.
≥ B 25 Betona dübel ile montaj
2
2.5
HA04 L Ankraj - Ayar Plakal›
Teknik Detaylar
fiekil B fiekil A
Ürün Kodu Aç›klamas›
HA04-100 5 A
fiekil
HA04 L Ankraj;
HA04 L ankraj a¤›r tafllar›n montaj›nda ve yüksek uzatma mesafeleri için uygundur. Ayar plakas› sayesinde uzatma mesafesinin ayar› yap›l›r. Bu ankraj sadece yatay derz montaj›nda kullan›l›r.
fiekil C
Teknik Detaylar
Uzatma Yük Rüzgar Rüzgar Dübel Pim Ankraj A. Plaka A. Plaka
- + 15 Bas›nc› Emmesi Ölçüsü Çap› Boyu Boyu Kal›nl›¤›
K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) Ø (mm) L (mm) Lp (mm) T (mm)
HA04-1005 100 70
HA04-1205 120 90
HA04-1405 140 500 780 546 M12x120 5 110 80 6
HA04-1605 160 130
HA04-1805 180 150
HA04-1006 100 70
HA04-1206 120 90
HA04-1406 140 600 936 655 M12x120 5 110 80 6
HA04-1606 160 130
HA04-1806 180 150
HA04-1007 100 70
HA04-1207 120 90
HA04-1407 140 700 1088 762 M12x120 6 110 80 6
HA04-1607 160 130
HA04-1807 180 150
HA04-1008 100 70
HA04-1208 120 90
HA04-1408 140 800 1235 865 M12x120 6 110 80 6
HA04-1608 160 130
HA04-1808 180 150
* Baflka ölçüler talep üzerine üretilir.
Ürün Kodu
L
E.b.
Lp Fws/Fwp
Ø Harç
Plastik Tüp Tafl›y›c›
Tutucu T
St St > 20mm
Fdw
K
• Malzeme: Paslanmaz Çelik 1.4301 (A2) & 1.4401 (A4)
• Afla¤›daki tablo DIN 18516 standard› esas al›narak haz›rlanm›flt›r.
* Dübeller ayr› temin edilir.
≥ B 25 Betona dübel ile montaj
HA05 L Ankraj - Ayar Plakal› & Kaynak Kuflakl›
Teknik Detaylar
fiekil B fiekil A
Ürün Kodu Aç›klamas›
HA05-200 5 A
fiekil
Yük Kapasitesi (x10 Kg) Uzatma
Tip
HA05 L Ankraj;
HA05 L ankraj, HA04 tipi gibidir ancak kaynak kuflaklar› sayesinde daha a¤›r yüklerde kullan›l›r. Ayar plakas›
sayesinde uzatma mesafesi ayarlan›r.
fiekil C
Teknik Detaylar
Uzatma Yük Rüzgar Rüzgar Dübel Pim Ankraj A. Plaka A. Plaka
- + 15 Bas›nc› Emmesi Ölçüsü Çap› Boyu Boyu Kal›nl›¤›
K (mm) Fdw (N) Fwp (N) Fws (N) E.b. (mm) Ø (mm) L (mm) Lp (mm) T (mm)
HA05-2005 200 170
HA05-2205 220 190
HA05-2405 240 500 780 546 M12x120 5 210 80 6
HA05-2605 260 230
HA05-2805 280 250
HA05-2006 200 170
HA05-2206 220 190
HA05-2406 240 600 936 655 M12x120 5 210 80 6
HA05-2606 260 230
HA05-2806 280 250
HA05-2007 200 170
HA05-2207 220 190
HA05-2407 240 700 1088 762 M12x120 6 210 80 6
HA05-2607 260 230
HA05-2807 280 250
HA05-2008 200 170
HA05-2208 220 190
HA05-2408 240 800 1235 865 M12x120 6 210 80 6
HA05-2608 260 230
HA05-2808 280 250
* Baflka ölçüler talep üzerine üretilir.
Ürün Kodu
Fws/Fwp
L Lp
E.b.
Ø Harç
Plastik Tüp Tafl›y›c›
Tutucu T
St St > 20mm
Fdw
K
• Malzeme: Paslanmaz Çelik 1.4301 (A2) & 1.4401 (A4)
• Afla¤›daki tablo DIN 18516 standard› esas al›narak haz›rlanm›flt›r.
* Dübeller ayr› temin edilir.
≥ B 25 Betona dübel ile montaj
