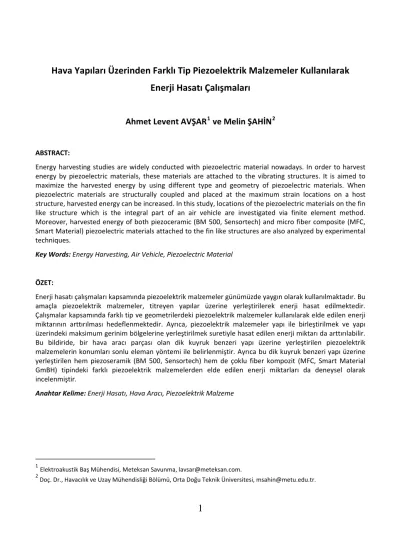

Hava Yapıları Üzerinden Farklı Tip Piezoelektrik Malzemeler Kullanılarak Enerji Hasatı Çalışmaları
Ahmet Levent AVŞAR
1ve Melin ŞAHİN
2ABSTRACT:
Energy harvesting studies are widely conducted with piezoelectric material nowadays. In order to harvest energy by piezoelectric materials, these materials are attached to the vibrating structures. It is aimed to maximize the harvested energy by using different type and geometry of piezoelectric materials. When piezoelectric materials are structurally coupled and placed at the maximum strain locations on a host structure, harvested energy can be increased. In this study, locations of the piezoelectric materials on the fin like structure which is the integral part of an air vehicle are investigated via finite element method.
Moreover, harvested energy of both piezoceramic (BM 500, Sensortech) and micro fiber composite (MFC, Smart Material) piezoelectric materials attached to the fin like structures are also analyzed by experimental techniques.
Key Words: Energy Harvesting, Air Vehicle, Piezoelectric Material
ÖZET:
Enerji hasatı çalışmaları kapsamında piezoelektrik malzemeler günümüzde yaygın olarak kullanılmaktadır. Bu amaçla piezoelektrik malzemeler, titreyen yapılar üzerine yerleştirilerek enerji hasat edilmektedir.
Çalışmalar kapsamında farklı tip ve geometrilerdeki piezoelektrik malzemeler kullanılarak elde edilen enerji miktarının arttırılması hedeflenmektedir. Ayrıca, piezoelektrik malzemeler yapı ile birleştirilmek ve yapı üzerindeki maksimum gerinim bölgelerine yerleştirilmek suretiyle hasat edilen enerji miktarı da arttırılabilir.
Bu bildiride, bir hava aracı parçası olan dik kuyruk benzeri yapı üzerine yerleştirilen piezoelektrik malzemelerin konumları sonlu eleman yöntemi ile belirlenmiştir. Ayrıca bu dik kuyruk benzeri yapı üzerine yerleştirilen hem piezoseramik (BM 500, Sensortech) hem de çoklu fiber kompozit (MFC, Smart Material GmBH) tipindeki farklı piezoelektrik malzemelerden elde edilen enerji miktarları da deneysel olarak incelenmiştir.
Anahtar Kelime: Enerji Hasatı, Hava Aracı, Piezoelektrik Malzeme
1 Elektroakustik Baş Mühendisi, Meteksan Savunma, [email protected].
2 Doç. Dr., Havacılık ve Uzay Mühendisliği Bölümü, Orta Doğu Teknik Üniversitesi, [email protected].
1. GİRİŞ:
Günümüzde artan enerji ihtiyacını karşılamak ve temiz enerji kullanımı arttırmak amacıyla alternatif yöntemler araştırılmaktadır. Bu amaçla yenilenebilir ve temiz enerji kaynaklarının kullanımı için yeni teknolojiler geliştirilmektedir. Bu kaynakların başında güneş ve rüzgar gelmektedir ve bu kaynaklardan enerji hasat edebilmek için yoğun çalışmalar yapılmaktadır. Bilinen bu yöntemlerin dışında aktif/akıllı malzemeler aracılığı ile de enerji hasatı çalışmaları yapılmaktadır. Piezoelektrik ve magnetoelektrik malzemeler bu tür malzemelere örnek olarak verilebilir.
Aktif/akıllı malzemeler üzerlerinde oluşan yer değiştirmeler sebebiyle voltaj üretmektedir. Tam tersi durumda ise voltaj verildiğinde piezoelektrik malzemeler üzerinde yer değiştirme görülmektedir. Aktif/akıllı malzemenin bu özelliği kullanılarak titreyen yapılar üzerinden enerji hasat etmek mümkündür. Güneş ve rüzgar gibi enerji kaynaklarına kıyasla bu tür malzemelerden elde edilen enerjiler oldukça küçük kalmaktadır.
Fakat titreyen küçük yapıların, örnek olarak mikro veya mini insansız hava araçların enerji ihtiyacı karşılanabilmektedir. Farklı bir uygulamada ise daha büyük ölçekli sistemlerin alt sistemlerinin enerji ihtiyacı bu akıllı malzemeler aracılığı ile sağlanabilmektedir. Akıllı/aktif malzemelerden enerji hasat etmenin en yaygın yöntemi pil şarj etmektir. Uygun elektronik devreler kullanılarak piller şarj edilebilir ve piller aracılığı ile sistem çalıştırılabilir. Günümüzde akıllı malzemelerin kullanıldığı en popüler uygulama ise içerisinde pil bulunan yapısal sağlık kontrolü sistemleridir. Yapısal sağlık kontrolü sistemlerin içerisinde bulunan ve pil ile çalışan ivmeölçer, sıcaklıkölçer ve basınçölçer algılayıcılarının enerji ihtiyacı bu akıllı malzemeler aracılığı ile karşılanabilmektedir.
Akıllı malzeme ile enerji hasatı çalışmalarında, titreyen yapının dinamik karakteristiği belirlenerek, uygun malzeme özelliklerine ve geometriye sahip akıllı malzeme yapının üzerine yerleştirilmelidir. Ayrıca akıllı malzemenin yerleştirileceği konum da önemlidir. Maksimum gerinimin olduğu konuma yerleştirildiğinde maksimum voltajı üretebilecektir.
Piyasada farklı tipte ve geometride piezoelektrik malzeme bulunmaktadır. Mukavemet, esneklik ve elektriksel özellikler bakımında farklılık gösteren bu malzemeler yaygın bir şekilde kullanılmaktadır.
Şekil‐1’de verilen 3 farklı tip piezoelektrik malzeme gösterilmiştir [1, 2, 3]. Örneğin, MFC, makro fiber kompozit, tip piezoelektrik malzeme esnek bir yapıya sahip olup ince tasarımı sayesinde yapının dinamik özelliklerini değiştirmektedir.
Şekil‐1: Farklı Piezoelektrik Malzemeler; (a) MFC, (b) MIDE Çift Taraflı Piezoelektrik Kiriş, (c) Thunder
a b c
Ayrıca bu farklı tip piezoelektrik malzemelerin performanslarını görebilmek amacıyla basit test düzenekleri kurularak pil şarj etme karakteristikleri incelenmektedir. Yapılan farklı iki çalışmada 3 farklı tip piezoelektrik malzeme sarsıcı üzerine bağlanarak titreştirilmiştir (Şekil‐2 [4]). Çalışmada AFC, MFC ve Piezoseramik malzemenin enerji hasatı performansı karşılaştırılmıştır.
Şekil‐2: Farklı Tip Piezoelektrik Malzemelerin Enerji Hasatı Performanslarının İncelenmesi [4]
Uygun malzeme ve geometrik özelliklerine sahip piezoelektrik malzemenin seçilmesinin ardından uygulamaya yönelik gerekli çalışmanın yapılması gerekmektedir. Yapılan bir çalışmada piezoelektrik malzemenin üzerine yerleştirilen ince film pil aracılığı ile kendi kendini şarj edebilen bir yapı oluşturulmuştur (Şekil‐3 [5, 6]). Bu yapı mini insansız hava aracının üzerine yerleştirilerek herhangi bir alt sistemin veya yapısal sağlık kontrolü sisteminin enerji ihtiyacı karşılanabilecektir.
Şekil‐3: Kendini Şarj Eden Yapıların Mini İnsansız Araçlara Uygulanması [5, 6]
Bu bildiride hava aracının bir yapısı üzerinden enerji hasat edebilmek amacıyla dik kuyruk üzerine farklı tip piezoelektrik malzemeler yerleştirilmiştir. Piezoelektrik malzemelerin yapıştırılacağı konumlar sonlu elemanlar yöntemi ile belirlenmiş olup maksimum gerinimin olacağı yerlere yerleştirilmiştir. Farklı tip piezoelektrik malzemelerin (MFC ve BM500) performansları sarsıcı ile yapılan yer testleri ile incelenmiştir.
2. DİK KUYRUK ÜZERİNE BM500 TİPİ PİEZOELEKTRİK MALZEMELERİN YERLEŞTİRİLMESİ
Yapılan bir önceki çalışmalarda dik kuyruk (AL‐6061‐T6) üzerine BM500 [7] tipi piezoseramik malzemeler yerleştirilerek akıllı yapı haline getirilmiştir [8, 9]. Bu çalışmalarda kullanılan dik kuyruğun ve BM500’ün geometrik özellikleri Şekil‐4’te verilmiştir [8]. BM500 piezoseramik malzemenin yapısal özelliklerine referans [7]’de ulaşılabilir. Piezoseramik malzemelerin yerleştirileceği konumlar sonlu elemanlar yöntemi ile belirlenmiştir. 3 adet BM500'ün dik kuyruk üzerine yerleştirilmesi sonrası ANSYS Workbench 14.0 [10] sonlu elemanlar analizi yazılımı ile yapının ilk üç doğal frekansı (f1=27.82 Hz, f2=90.16 Hz ve f3=148.32 Hz) ve uzama mod şekilleri (Şekil ‐5) elde edilmiştir.
Şekil‐4: Dik Kuyruğun (a) Üzerindeki BM500 Konumları, (b) Geometrisi ve (c) BM500’ün Geometrisi [8]
BM500
BM500‐1 BM500‐1
BM500‐1
a b c
25 x 25 mm
Şekil‐5: Dik Kuyruğun İlk Üç Doğal Frekansının Uzama Mod Şekli [9]
Sonlu elemanlar analizi doğrulamak amacıyla gerekli deneysel çalışmalar (Şekil‐6) gerçekleştirilmiştir [9].
Yapılan deneysel modal analiz çalışması sonrası akıllı yapının frekans tepki fonksiyonları ve ilk iki doğal frekansı (Şekil‐6) elde edilmiştir. Deneysel yöntem ile elde edilen ilk iki doğal frekans (f1=26.50 Hz ve f2=91.65 Hz) sonlu elemanlar yöntemi ile bulunan değerlere oldukça yakındır.
Şekil‐6: Deneysel Modal Analiz ve Frekans Tepki Fonksiyonu [9]
Frequency Respo nse H 1(R espo nse 1, Fo rce) (M agnitude) M o dal : Input : Input : M o dal FFT A nalyzer 1
0 10 20 30 40 50 60 70 80 90 100
10m 30m 100m 300m 1 3 10 30 100
[H z]
[(m/ s²)/N ] Frequency Respo nse H 1(R espo nse 1, Fo rce) (M agnitude) M o dal : Input : Input : M o dal FFT A nalyzer 1
0 10 20 30 40 50 60 70 80 90 100
10m 30m 100m 300m 1 3 10 30 100
[H z]
[(m/ s²)/N ]
3. DİK KUYRUK ÜZERİNE MFC TİPİ PİEZOELEKTRİK MALZEMELERİN YERLEŞTİRİLMESİ
Farklı tip piezoelektrik malzemenin enerji hasatı performansını görmek amacıyla bir önceki çalışmada BM500 tipi piezoseramik malzemenin yerleştirilerek oluşturulan akıllı yapının üzerine MFC tipi piezoelektrik malzemeler yerleştirilmiştir. MFC tipi piezoelektrik malzemeler kompozit yapılar olup iç yapısına ait detaylar Şekil‐7’de verilmiştir [11]. Kullanılan MFC’nin tipi M2814‐P3’tür ve malzeme özellikleri ile ilgili detaya referans [11]’dan ulaşılabilir. Ayrıca kullanılan MFC’nin geometrik özellikleri ve dik kuyruk üzerindeki konumları Şekil‐7’de sunulmuştur.
Şekil‐7: MFC Tipi Piezoelektrik Malzemenin Dik Kuyruk Üzerindeki Konumları ve Geometrisi
Piezoseramik Fiber
Yapısal Yapıştırıcı Elektrot
MFC‐3
MFC‐2
MFC‐1 14 x 28 mm
MFC tipi piezoelektrik malzemenin içerisinde bulunan aktif elemanın kalınlığının 0.3 mm [11] olması sebebiyle yapının dinamiğine etkisinin olmayacağı düşünülmüştür. Bu sebepten dolayı MFC’li dik kuyruk için sonlu elemanlar analizi yapılmamıştır. Fakat bu kabulü doğrulamak amacıyla akıllı yapılı için deneysel modal analiz yapılarak ilk iki doğal frekansı bulunmuştur. Bu test için darbe çekici (Bruel&Kjaer 8206 [12]) ve minyatür ivmeölçer (Bruel&Kjaer 4517‐002 [13]) kullanılmıştır. Bruel&Kjaer PULSE [14] yazılımı kullanılarak elde edilen frekans tepki fonksiyonundan, Şekil‐8, yapının ilk iki doğal frekansı 27.50 ve 92.50 Hz olarak elde edilmiştir. Sonuçlar dik kuyruk üzerinde sadece BM500’ün olduğu durum için yapılan deney sonuçlarına yakındır. Böylelikle MFC’lerin ince olması sebebiyle kabulümüz doğrulanmıştır.
Şekil‐8: Akıllı Yapının Frekans Tepki Fonksiyonu
Frequency Respo nse H 1(R espo nse 1, Fo rce) (M agnitude) M o dal : Input : Input : M o dal FFT A nalyzer 1
0 10 20 30 40 50 60 70 80 90 100
100m 300m 1 3 10 30 100 300
[H z]
[(m/ s²)/N ] Frequency Respo nse H 1(R espo nse 1, Fo rce) (M agnitude) M o dal : Input : Input : M o dal FFT A nalyzer 1
0 10 20 30 40 50 60 70 80 90 100
100m 300m 1 3 10 30 100 300
[H z]
[(m/ s²)/N ]
4. DİK KUYRUK ÜZERİNDEKİ BM500 ve MFC TİPİ PİEZOELEKTRİK MALZEMELERİN ENERJİ HASATI PERFORMANSLARININ KARŞILAŞTIRILMASI
Dik kuyruk üzerine yerleştirilen iki tip piezoelektrik malzemenin enerji hasatı performansını incelemek amacıyla modal sarsıcı kullanılarak dik kuyruk ilk iki rezonans frekansında titreştirilmiştir. Bu amaçla Şekil‐
9’da verilen test düzeneği oluşturulmuştur. Testler sırasında modal sarsıcıdan verilen titreşimin şiddeti dik kuyruğun ucundaki ivmelenme 1 g olacak şekilde ayarlanmıştır. Sarsıcıdan verilen titreşim esnasında her bir piezoelektrik malzemenin ürettiği voltaj NI Veri Toplama Cihazı [15] aracılığı ile toplanmıştır. Titreşim altında BM500 ve MFC tipi piezoelektrik malzemelerden alınan voltaj çıktıları ve karşılaştırmaları Şekil‐10, 11 ve 12’de gösterilmiştir.
Şekil‐9: Enerji Hasatı Performansı İncelemesi için Test Düzeneği
Minyatür İvmeölçer
NI Veri Toplama
Cihazı
Modal Sarsıcı
Şekil‐10: Titreşim Testi Altında (27.50 Hz Uyarı Frekansı) MFC‐1 ve BM5001’in Ürettiği Voltaj
‐5
‐4
‐3
‐2
‐1 0 1 2 3 4 5
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4
Zaman (s)
Voltsaj (V)
mfc‐1 bm500‐1
Şekil‐11: Titreşim Testi Altında (27.50 Hz Uyarı Frekansı) MFC‐2 ve BM500‐2’nin Ürettiği Voltaj
‐4
‐3
‐2
‐1 0 1 2 3 4
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4
Zaman (s)
Voltsaj (V)
mfc‐2 bm500‐2
Şekil‐12: Titreşim Testi Altında (92.50 Hz Uyarı Frekansı) MFC‐3 ve BM500‐3’ün Ürettiği Voltaj
‐4
‐3
‐2
‐1 0 1 2 3 4
0 0.01 0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.09 0.1
Zaman (s)
Voltsaj (V)
mfc‐3 bm500‐3
Piezoelektrik malzemeler yardımıyla enerji hasatı uygulamalarında genellikle piller şarj edilerek bir sensörün veya sistemin enerji ihtiyacı karşılanmaktadır. Şekil 10, 11 ve 12’den de görüldüğü üzere piezoelektrik malzemelerinin titreşim altındaki voltaj karakteristikleri AC tipidir. Bu AC tip voltaj ile bir pili şarj etmek mümkün değildir. Bu sebeple uygun enerji hasatı elektronik devreleri kullanılarak AC tip voltajı DC tip voltaja çevirmek gerekmektedir. Bu çalışmada Smart Material firmasına ait Enerji Hasatı Modülü [16] kullanılarak BM500‐1 ve MCF‐1’in DC voltaj karakteristiği incelenmiştir, Şekil‐13.
Şekil‐13: (a) Enerji Hasatı Modülü ve (b) MFC / BM500 Piezoelektrik Malzemelerin DC Voltaj Çıktıları
a
b
5. SONUÇ:
Bu çalışmada farklı tip piezoelektrik malzemelerin dik kuyruk üzerine yerleştirilmesi ile oluşturulan akıllı yapının enerji hasatı performansı incelenmiştir. Akıllı yapı oluşturulurken gerekli olan bilgisayar analizleri ANSYS Workbench 14.0 sonlu elemanlar yazılımı ile gerçekleştirilmiştir. Ayrıca bu analizler sonucu akıllı yapının elde edilen dinamik karakteristiği deneysel modal analiz çalışmalar ile de doğrulanmıştır. Bu sonuçlar ışığında modal sarsıcı kullanılarak yapılan titreşim testleri ile akıllı yapı üzerindeki voltaj çıktıları incelenmiştir. Sonuçlardan da görüldüğü üzere BM500 tipi piezoelektrik malzeme MFC tipi piezoelektrik malzemeye göre daha fazla voltaj çıktısı vermektedir. Buradaki temel sebep BM500 tipi piezoelektrik malzemenin g31 değerinin (‐11.5e‐3 Vm/N) M2814‐P2 değerine (‐11.2e‐3 Vm/N) yakın olmasına rağmen, BM500’ün daha kalın olması, voltaj çıktısının MFC’ye göre fazla olmasını sağlamaktadır. Fakat MFC tipi malzemelerin ince ve kıyaslanabilir malzeme özelliklerine sahip olması sebebiyle, havacılık yapılarında kullanıldığında yapının dinamik karakteristiğini değiştirmeyecektir.
Kullanılan enerji hasatı modülü ile de her iki tip piezoelektrik malzemenin DC voltaj çıktı performansı incelenmiştir. Özellikle enerji hasatı çalışmalarında bu tip elektronik modüllerin kullanılması pil şarj etmek veya bir sistemi çalıştırmak için önem arz etmektedir. Yapılan bu çalışmalar ile uygun enerji hasatçısının tasarlanması konusunda izlenmesi gereken sistematik de aktarılmıştır. Yapılan ön analizler ve bu analizlerin doğrulanması sonucu yapılan yer titreşim testleri ile piezoelektrik malzemelerinin performansı incelenmiştir.
Bir sonraki aşamada uygun devre seçimi ve/ veya tasarımı ile enerji hasatçısı bütünüyle tamamlanmış olacaktır. Tasarlanan bu piezoelektrik enerji hasatçısı ile bir sistem veya yapısal sağlık kontrolü içerisindeki bir sensörün enerji ihtiyacı da karşılanabilecektir.
KAYNAKÇA:
[1] www.smart‐material.com, (27/05/2012 tarihinde erişilmiştir) [2] www.mide.com, (27/05/2012 tarihinde erişilmiştir)
[3] www.faceinternational.com, (27/05/2012 tarihinde erişilmiştir)
[4] J. R. Farmer, “A comparison of power harvesting techniques and related energy storage issues”, Master of Science in Mechanical Engineering of Virginia Polytechnic Institute and State University, May 15, 2007 [5] A. Erturk, S. R. Anton and D. J. Inman, “Piezoelectric energy harvesting from multifunctional wing spars for UAVs – Part 1: coupled modeling and preliminary analysis”, Active and Passive Smart Structures and Integrated Systems 2009, edited by Mehdi Ahmadian, Mehrdad N. Ghasemi‐Nejhad, Proc. of SPIE Vol. 7288, 72880C
[6] A. Erturk, S. R. Anton and D. J. Inman, “Piezoelectric energy harvesting from multifunctional wing spars for UAVs – Part 2: experiments and storage applications”, Active and Passive Smart Structures and Integrated Systems 2009, edited by Mehdi Ahmadian, Mehrdad N. Ghasemi‐Nejhad, Proc. of SPIE Vol. 7288, 72880D
[7] Sensor Technologies Limited. BM‐500 Lead Zirconate Titanate Product Data Sheet, 2002.
[8] A. L. Avşar ve M. Şahin, “Hava Aracının Üzerinden Titreşim Kaynaklı Enerji Hasatı Çalışmaları”, 4. Ulusal Havacılık ve Uzay Konferansı, 2012
[9] A. L. Avşar ve M. Şahin, “Energy Harvesting Studies on Fin Like Structure via Piezoelectric Material”, 7th Ankara International Aerospace Conference, 2013
[10] ANSYS Workbench 14.0 Help Manuel
[11] Smart Material Corp., “Macro Fiber Composite – MFC”
[12] www.bksv.com/Products/transducers/vibration/impact‐hammers/8206.aspx (15/08/2012 tarihinde erişilmiştir)
[13] www.bksv.com/Products/transducers/vibration/accelerometers/accelerometers/4517.aspxn (15/08/2012 tarihinde erişilmiştir)
[14] www.bksv.com/products/pulse‐analyzer.aspx (15/08/2012 tarihinde erişilmiştir) [15] www.ni.com/data‐acquisition/compactdaq (15/08/2012 tarihinde erişilmiştir) [16] Smart Material Corp., “Energy Harvester Development Kit”
