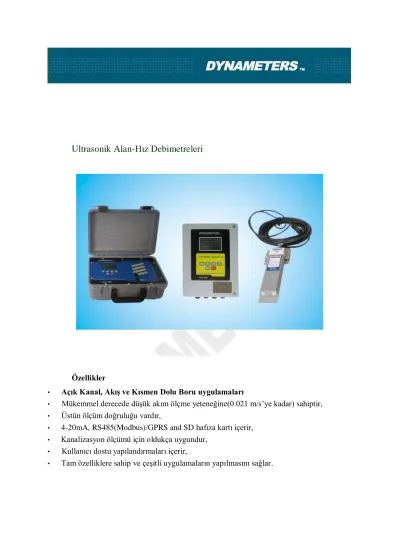

Ultrasonik Alan-Hız Debimetreleri
Özellikler
• Açık Kanal, Akış ve Kısmen Dolu Boru uygulamaları
• Mükemmel derecede düşük akım ölçme yeteneğine(0.021 m/s’ye kadar) sahiptir,
• Üstün ölçüm doğruluğu vardır,
• 4-20mA, RS485(Modbus)/GPRS and SD hafıza kartı içerir,
• Kanalizasyon ölçümü için oldukça uygundur,
• Kullanıcı dostu yapılandırmaları içerir,
• Tam özelliklere sahip ve çeşitli uygulamaların yapılmasını sağlar.
DMDF-OP-B Alan-Hız Ultrasonik Debimetreleri
İlkeler Hız Ölçümü
Ses hareket halindeki hedeften yansıtıldığında, sesin frekansı hedefin hızına göre değişir. Bu değişim Doppler kayması olarak bilinir.
Açık kanallarda ve borularda su hızını ölçmek için, DMDF-OP-B su ile hareket eden parçacıkları yatağa, sete veya vadiye bağlı bir araçtan gelen akustik hedefler (saçılgaçlar) olarak kullanır. Her Doppler kayması sinyal süresince su hızı bileşeni ile doğrudan ilgilidir.
Bu fiziksel bir ilşkidir, eğer sudaki ses hızını biliyorsanız, reflektörün hızını ve böylelikle çevre suyun hızını da hesaplayabilirsiniz.
Seviye Ölçümü
Su seviyesi DYNAMETERS dönüştürücüsü altına monte edilen ve sinyal kablosunun içinde bir havalandırma borusu ile atmosferik basıncı gösteren bir katı hal basıncı sensörü kullanılarak ölçülmektedir. Su seviyesi akım dönüştürücünün karşısında seviyeyi algılamak için tasarlanan bir basıç sönümlendirme (zayıflatma) hattı yoluyla algılanır.
Akış Hızı Hesaplama Akış formülü: Q=VA
V --- Akışkan hızın olduğu yer A --- akışın kesitsel alanı
A su seviyesinin ve kanalların genişliğinin ya da boruların iç çapının bir fonksiyonudur, A=f (Dh)
D... Kanalların genişliği veya boruların iç çapının olduğu yer h ... Su seviyesi
DMDF-OP-B Sabit Ultrasonik Alan-Hız Debimetreleri
DMDF-OP-B debimetresi akım hesaplayıcısı ve hız ile seviyeyi aynı anda ölçmek için dönüştürücüyü integre eden DYNAMETERS’tan oluşmaktadır.
Dijital sinyal işlemleme tekniklerine bağlı olarak, DMDF-OP-B çok çeşitli alanlarda uygulanabilmektedir. Genellikle borular, kanallar ve akarsular içindeki akışı ölçmek için kullanılır ve temiz akarsularda birincil kanalizasyon kanallarına kadar değişen farklı sularda çalıştırılır.
Akım hesaplayıcısı
Akım hesaplayıcı hızı, seviyeyi, akış oranını ve akış toplamını gösterebilir. Ayrıca 4-20mA, RS485(Modbus)/GPRS ve SD hafıza kartı içerebilir.
Akış hesaplayıcı kısmen dolu borunun, açık kanal akarsuyu veya nehrinin kesitsel bölgesini ölçebilir. Nehrin kesit şeklini tanımlayarak 20 koordinata kadar girdi sağlayabilir. Çeşitli uygulamalar için uygundur.
Hız ve Seviye Dönüştürücü
Bir dönüştürücü aynı anda hem hızı hem de seviyeyi ölçebilir.
Bu aygıt kanallarda, nehirlerde, menfezlerde ve borularda akışın
ekonomik olarak kaydedilmesi için tasarlanmıştır. Ayrıca mevcut tekniklerin uygun olmadığı ya da çok pahalı olduğu durumlarda da kullanılabilir. Bu aygıt istikrar ve hız ilişkisinin olmadığı yerlerde ve akışın çeşitli kuyruk suyu şartları, menfez girişi blokajları, boru sürşarjı (aşırı yükleme), diğer sabit olmayan akış şartları veya ters akışlardan etkilendiği durumlarda özellikle yararlıdır.
Fixed Flow Calculator
Montaj aparatı Dönüştürücü
DYNAMETERS hız ve seviye dönüştürücü kanal/akarsu/boru/menfezin altına (veya yanına) monte edilir ve üzerinde akan suyun hızı ve derinliğini ölçer.
Boru veya menfez içine dönüştürücüyü takarken, kullanıcılar doğrudan borudaki montaj aparatına kaynak yapabilir ve daha sonra montaj aparatına dönüştürücüyü yerleştirir. Ya da kullanıcılar aşağıda gösterildiği gibi genişleyen bir çember yapabilir, üzerine montaj aparatını kaynak yapar, dönüştürücüyü montaj aparatına yerleştirir ve daha sonra borulardaki bütün parçaları düzenler.
Ayrıca dönüştürücü doğal veya yapay bir kanal yatağında bulunabilir. Yine alüvyon malzemesi ile yakılan veya aşınan birikintilerin birikmesini engellemek için dönüştürücü aşağıdaki gibi bir yol izlenerek kurulmalıdır. Kablo hasardan korunmalıdır.
Tipik Uygulamalar
Borudaki uygulama Altta siltasyonla boruda uygulama
Üçgen kanalda uygulama
Dikdörtgen kanalda uygulama
Çokkenarlı kanalda uygulama Düzensiz şekilli kanalda uygulama
Nehir/kanal genişliği büyük olsa da veya nehrin kesişme noktasının şekli oldukça karmaşık olsa d , daha doğru bir sonuç almak için DMDF-OP-B çok yönlü ultrasonik debimetreyi sağlayabiliriz. Kurulumu basittir ve kullanıcılar kurulum noktasını, yüksek adaptasyonu ve yüksek maliyet performansını istedikleri gibi değiştirebilir.
Teknik Özellikler
Ölçüm aralığı: Boru: 300-5000 mm Kanal: 200-5000mm Akım Hesaplayıcı
Çevreleme: NEMA 4X (IP65), dökme aluminyum
260Lx193Wx80H (mm), 10.2x7.6Wx3.2H(inç) Portatif Akım Hesaplayıcı
Güç Kaynağı: 100~240VAC, 50/60 Hz ±5%, 5VA Mak.
veya 12~28VDC, 2.5VA Mak.
Ürünler: 4-20mA, RS485(Modbus), GPRS, SD hafıza kartı Sıcaklık : -40 to +70’C
Hız ve Seviye Dönüştürücü
Çevreleme : 290L×70W×25H(mm); 11.4L×2.8W×1H(inch) Materyal: PVC gövde, Paslanmaz çelik montaj aparatı Dönüştürücü Hassasiyet: Hız: ölçülenin %2’si
Seviye: Kalibre düşük aralığının ±% 0,25
Ölçüm Aralığı: Hız: 21 mm/s - 4500 mm / s çift yönlü Montaj Aparatı Seviye: 0-2m (D2) 0-5m (D5)
Sıcaklık: 0°C ile 60°C arası su sıcaklığı
Kablo Uzunluğu: 15 metre, 9 «SQL» Uyumlu havalandırma yolu
DMDF - OP- B sabit Debimetrelerinin Model Seçim Tablosu Akım Hesaplayıcı _________________ -X
F—Fixed
Güç Kaynağı --- -X A-
110VAC B—
220VAC E—
24VDC S—Güneş Kaynağı
Ürün --- -X N—None A—4-
20mA R—RS485 (Modbus) G—
GPRS S—SD Cart
(R ve G ürünlrinden yalnızca bir tanesi seçilebilir) Seviye Aralığı --- -X D2—0 to 2 m D5—0 to
5m
Dönüştürücü Kablo uzunluğu--- - -X
15m— Std. 15m, daha fazla uzunluk gerekliyse, lütfen bizimle iletişime geçin.
Örneğin: DMDF-OP-B-F-B-AGS-D2-15m, bu demektirki DMDF-OP-B sabit debimtreleri, 220VAC güç kaynağı; 4-20mA, GPRS and SD kart ürünleri, seviye aralığı 0- 2m, ve dönüştürücü kablo uzunluğu 15m.dir.
DMDF-OP-B Portatif Alan Hız Ultrasonik Debimetreleri Meters.
Ayrıca DMDF-OP-B Portatif Ultrasonik Alan-Hız Debimetrelerini de sağlayabiliriz.
DMDF-OP -B Portatif Debimetreler Seti Teknik Özellikler
Ölçüm aralığı: Boru: 300-5000 mm Kanal: 200-5000mm Akım Hesaplayıcı
Çevreleme: NEMA 4X (IP65), ABS
358Lx250Wx150H (mm), 14.1x9.8Wx5.9H(inç) Portatif Akım Hesaplayıcı Güç Kaynağı: Şarj edilebilir dahili lityum pil, 12VDC, 12Ah, 50 saatten fazla tam şarj ile çalışma süresi
Şarj Cihazı: 110/220VAC, 50/60 Hz ±% 5, 3A Mak.
Ürünler: 4-20mA, RS485(Modbus), GPRS Sıcaklık : -40 to +70’C
Hız ve Seviye Dönüştürücü
Çevreleme : 290L×70W×25H(mm); 11.4L×2.8W×1H(inch)
Dönüştürücü Materyal: PVC gövde, Paslanmaz çelik montaj aparatı
Hassasiyet: Hız: ölçülenin %2’si
Seviye: Kalibre düşük aralığının ±% 0,25
Ölçüm Aralığı: Hız: 0.021m/s - 4.5m / s çift yönlü Montaj Aparatı Seviye: 0-2m (D2) 0-5m (D5) Sıcaklık: 0°C ile 60°C arası su sıcaklığ
Kablo Uzunluğu: 15 metre, 9 «SQL» Uyumlu havalandırma yolu
DMDF - OP- B portatif Debimetrelerinin Model Seçim Tablosu Akım Hesaplayıcı _________________ -X
P—Portatif
Güç Kaynağı --- -X A-
110VAC B—
220VAC
Ürün --- -X N—None
A—4-20mA R—RS485 (Modbus) G—GPRS
(R ve G ürünlerinden yalnızca bir tanesi seçilebilir) Seviye Aralığı --- -X D2—0-2 m
D5—0-5m
Dönüştürücü Kablo uzunluğu--- - -X
15m— Std. 15m, daha fazla uzunluk gerekliyse, lütfen bizimle iletişime geçin.
Örneğin: DMDF-OP-B-F-B-AGS-D2-15m, bu demektirki DMDF-OP-B sabit debimtreleri, 220VAC güç kaynağı; 4-20mA ve GPRS ürünleri, seviye aralığı 0- 2m, ve dönüştürücü kablo uzunluğu 15m.dir.
Dynameters Shanghai Co., Ltd
No.751 Shulin Rd, Eastward New Area, Songjiang Industrial Zone, Shanghai 201611 Tel :( 86)21 6760 2289 Fax :( 86)21 6760 2287 E-mail: info@dynameters.com
Web: www.dynameters.com
