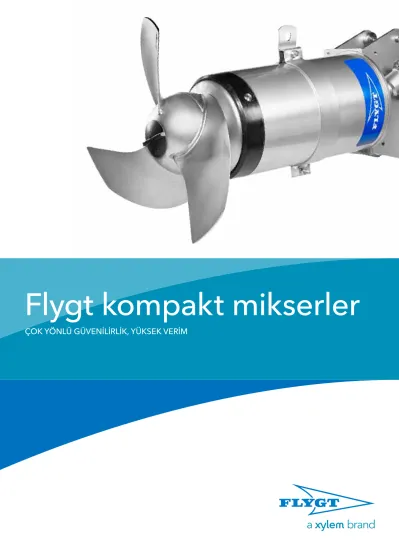

Flygt kompakt mikserler
ÇOK YÖNLÜ GÜVENİLİRLİK, YÜKSEK VERİM
Her türlü ihtiyaca uygun kompakt karıştırma
GİRİŞ
Karıştırmanın güçlüğü
Tüm karıştırma uygulamaları için çeşitli derecelerde küçük ölçekli türbülans ve kitlesel akış gerekir. İyi bir kitlesel akışla, tüm tank içeriği hareket eder ve böylelikle tüm parça- lar karıştırmada rol alır. Kitlesel akışın gücü ise sırasıyla toplam motor itki gücü ve yerleşime bağlıdır.
Eşsiz uzmanlık ve kapsamlı karıştırma çözümleri
Xylem, karıştırma için esas perfor- mans parametresi olarak itki gücü kullanımının öncüsüdür. Her geçen gün, gerek sinimleriniz için doğru teknolojiyi mikser büyüklüğünü ve yerleşimini belirlemek için 50 yıllık Ar-Ge ve uygulama deneyimimizden yararlanıyoruz.
Kapsamlı mikser ve karıştırıcı çeşitleri içeren portföyümüz neredeyse her gereksinimi karşılar. Dünyada yüz binlerce Flygt mikser ve karıştırıcı kullanılmakta ve etkin karıştırma performansı göstermekte.
Flygt kompakt mikserler
Esneklik, kullanışlılık ve az yer kap- layan kurulum için tasarlanan ve yer tasarrufu sağlayan bu mikserler her türlü tank biçiminde ve boyutunda son derece etkili çözümler sunarlar.
Kompakt mikserlerimiz kirli sıvıları, yoğun ve vizkoz sıvıları kolaylıkla karıştırır. Birkaç bileşen, az bir yatırım ve düzenli servis, Flygt’ı geniş bir yelpazedeki karıştırma uygulamaları için ekonomik çözüm yapar. Örneğin:
n Klasik aktif çamur prosesi veya ardışık kesikli reaktör gibi aktif çamur arıtımı
n Çamur toplama tankları
n Dengeleme tankları
n Pompa istasyonu karıştırma
n Kum tutucu karıştırma
n Klorlama tankları
n Kağıt hamuru hazneleri
n Soğutma tankları
Xylem’in güvenilir ve sorunsuz karıştırma ekipmanlarından oluşan geniş portföyü aşağıdakileri içerir;
n Flygt düşük hızlı mikserler
n Flygt kompakt mikserler
n Flygt düşey milli karıştırıcılar
n Flygt jet mikserler
n Flygt hidroejektörler Kapsamlı mikser portföyümüz Flygt kompakt mikserlerin avantajları
n Yüksek güvenilirlik
n Esnek ve kolay kurulum
n Güçlü kitlesel akış
n Yüksek enerji verimi
n Kolay servis
n Çoğu tank boyuna ve sıvılara uyarlanabilir
n Uygun fiyatla sahip olma
Yüksek güvenilirliğe uygun tasarım
Xylem çok uzun yıllardır mikser teknolojisini iler- letmek için araştırma ve geliştirme alanında öncü olmuştur. Flygt kompakt mikserlerin, güvenilir çalışma ve düşük enerji maliyetlerinde rol oynayan bileşenleri vardır.
Kompakt, sağlam, doğrudan tahrikli motor
Sincap kafesli motorumuz dayanıklı ve güvenilir olacak şekilde kendi fabrikamızda dikkatle üretilir. Aşırı ısınmaya dayanması ve çok uzun süre çalışması için statör sargılarına, damlatılarak reçine emdirilmiştir ve H
Sınıfı 180°C (355°F) olarak sınıflandırılmıştır.
Line-start sabit mıknatıslı motor
Flygt 4650 kompakt mikserlerde, opsiyo- nel line-start sabit mıknatıslı (LSPM) motorlar bulunur. Yenilikçi
LSPM teknolojisi, bir endük- siyon motorunun direkt kalkış şeklinde çalışması ile sen- kronize bir sabit mıknatıslı motorun verimliliğini
birleştirir. Klasik endüksiyon motorlarına göre LSPM motorlar %20’ye kadar enerji tasarrufu sağlayabilir ve örneğin kablolar ve güç kaynakları gibi elektrikle ilgili tüm maliyetleri düşürebilirler.
Yağ haznesi
Geniş yağ hacmi, sorunsuz işletme ve dolum periyotları arasında uzun servis bakım aralıkları
sağlar. Servisi kolay hale getirmek için yağ tıpaları pervaneyi çıkarmadan yeniden doluma izin verir.
Sıfır sızıntı için Active Seal™
Flygt tek parçalı Plug-In™
salmastra, statör yuvasında sıfır sızıntı için Active Seal™ sistem- ini, getirmiştir. Active Seal™
sisteminde, tahrik ünitesindeki sıvıların salmastra halkasının dış çevresine girmesini ön- lemek ve sıvıları tampon sıvı
tarafına itmek için salmastranın iç yüzünde bir mikro- pompa olarak rol alan lazer kesimli yivler vardır. Bariyer sıvılı salmastra yuvası salmastranın
kaymasına ve soğumasına yardımcı olur ve kuru çalışırken bile etkili ısı transferi sağlar.
Tıkanmayan, lifli malzeme pompalayabilen hidrolik Flygt kompakt mikserlerin özelliği verimli bir hidro- lik tasarıma sahip olması ve bunun da tıkanmaz bir işletim sistemine katkıda bulunmasıdır. Minimum güç harcama ile maksimum itme gücü üretmek için tasarla- nan, geriye dönük pervane kanatları, lifli mad- delerin tıkanma yap- madan ko- layca geçmesine olanak sağlar.
Daha yüksek verimlilik için jet halka.
Opsiyonel bir jet halkanın eklen-
mesiyle, enerji tüketimi daha da azaltarak, mikserin su içindeki verimini %15’e kadar artırabilmek mümkündür.
Viskoz ortamlarda daha da yüksek artışlar mümkündür.
Uzun ömür için H Sınıfı statör motoru
Daha fazla enerji tasarrufu için opsiyonel LSPM motor
Karıştırma verimi için opsiyonel jet halka.
TASARIM
90
60 65 70 75 80 85
Shaft power kW
0 1 2 3 4 5 6 7
Motor efficiency %
4650 LSPM
4650
Daha yüksek verimlilik için jet halka.
Sıfır sızıntı için Active Seal™
5 8
3 4
2
7
6
9 1
1
6
7 8 9
2 3 4
5
TASARIM
Güvenilirlik ayrıntıya dikkat ederek başlar
Jet halka
Opsiyonel jet halka hidrolik verimi artırır ve böylece enerji tüketimini azaltır.
Yağ haznesi Büyük akışkan hacmi sayesinde keçe yağlanması ve soğutulması yapılır ve böylece servis ömrü uzatılır.
Malzemeler Tüm dış parçalar mükemmel korozyon direnci için korozyona dayanıklı materyal- lerden yapılmıştır.
Başlıca parçalar paslanmaz çeliktir.
Kablo girişi
Sıkıştırılabilir burç ve kablonun geriliminin azalması, motorun içine sızıntı olmasını önler.
ActiveSeal™ sistemli Plug-in salmastra Daha fazla sızdırmazlık güvenilirliği ve motora sıfır sızıntı olmasını sağlar ve böylece rulman ve stator arızası riskini düşürür.
Pervane
İnce çift kavisli pervane farklı kanat açıları ile en iyi karıştırma verimliliğini sağlar. Geniş-gövde tasarımı lifli malzemeler- in dışarı atılmasını sağlar.
Rulmanlar
Şaftı pervanenin ucun- daki bir ana rulmanla ve bir de arka uçtaki bir çift rulman ile sabit tutar.
İzleme
Stator sargılarındaki termal sensörler, aşırı ısınmayı önler.
Opsiyonel olarak sızıntı sensörleri bulunur.
Motor
Yüksek performanslı, sincap kafesli endüksiyon H sınıfı motoru, aşırı ısınma koruması ve ekstra uzun çalışma ömrü sağlar.
4630
4620 4640 4650 4660 4670 4680
100 200 500 1,000 2,000 5,000 10,000
4610 50
Flygt kurulum ekipmanı, mikserin çalışma ömrü süresince ağırlığına ve tepki kuvvetlerine dayana- cak kadar sağlamdır. Ayrıca dayanıklıdır ve kolay kullanılır.
Her türlü tank için kılavuz kızak sistemleri Tank içinde güçlü bir şekilde dalgalanan kuvvet- lerin neden olduğu yorgunluğa dayanmaya yardımcı olmak için Flygt kompakt mikserler, opti- mum karıştırma verimi için genellikle uygun derin- liklerdeki rijit kılavuz kızak borularına monte edilir.
Kaldırma ekipmanlarımızla birlikte kullanılan kılavuz bar sistemleri, kontrol ve servis ler için kolay erişim sağlar.
Güvenli ve kullanımı rahat kaldırma ekipmanı Flygt kompakt mikserleri kaldırma ekipmanlarımızla kaldırmak ve indirmek güvenli olduğu kadar kolay ve rahattır. CE onaylı pergel vinç, alt ucun- dan bir yuvaya monte edilir ve bu sayede pergel vincin döndürülmesi kolay olur. Yatırım maliyetini düşürmek için birkaç mikser için bir pergel vinç kullanılabilir.
Kompakt mikser portföyümüzde sekiz farklı boyda direkt yol vermeli mikser vardır. Standart materyal- ler ve bileşenler kullanarak oluşturulan modüler tasarımda her bir model için bir dizi kanat açısı vardır ve bu sayede kapsamlı mikser performansı sağlanır.
Kurulum yöntemleri
Değerler ve rakamlar
Kompakt mikserler’in geniş ürün yelpazesi
TEKNİK VERİLER
Kılavuz kızak borusu montajı Mikser, tank duvarında yer alan bir kılavuz kızak borusu boyunca kaldırılır ve indirilir.
Zemine montaj Zeminde bir kaideye takılır.
Genellikle derin olmayan tanklarda ve su birikintilerin- de kullanılır.
Dirsekli montaj Bir dirsekli kızak borusu monte edilir, bu da tank kenarına sabitlenir.
Flanş montajı Bir adaptör flanşına sıkıca takılır ve flanş da tank kontrol deliğine monte edilir.
Güvenilir, düşük maliyetli kurulum için en iyi yol
Flygt Mikser Modeli
İtki Güc[N]
Model 4610 4620 4630 4640 4650 4660 4670 4680 4650 LSPM
Güç, kW · 50 Hz · 60 Hz (hp) 0.9
0.9 (1.2) 1.5 1.7 (2.3) 1.5
1.9 (2.5) 2.5 3.0 (4.0) 3.7
4.5 (6.0) 5.5 6.2 (8.3) 7.5
8.2 (11.0) 10 11.2 (15.0) 13
14.9 (20.0) 18.5 22.4 (30.0) 25
30.0 (40.0) 5.0 6.0 (8.0) 7.0
8.2 (11.0) İtki Gücü aralığı
· 50 Hz, N · 60 Hz, N 100–200
100 100–300
100–300 200–500 300–500 200–800
300–800 800–1300
1200 800–1900
1200–1500 800–2200 1200–2300 800–2800
1200–3100 1400–3800 2000–3800 1400–5300
2000–5500 1400–6400 2000–7000 900–1400
1200–1600 900–2000 1200–2400 Pervane çapı,
m (in) 0.210 (8.3) 0.210 (8.3) 0.368 (14.5) 0.368 (14.5) 0.580 (22.8) 0.580 (22.8) 0.580 (22.8) 0.580 (22.8) 0.766 (31.6) 0.766 (31.6) 0.766 (31.6) 0.580 (22.8) 0.580 (22.8)
TEKNİK VERİLER
Seçenekler
Vorteks Kırıcı Dökme demir pervane Geniş jet halka
SUBCAB®
Ağır işe uygun, dalgıç kauçuk kablo.
SUBCAB® Blendajlı
Frekans konvertörü ile kullanım için ve elektroman- yetik paraziti sınırlamak için ağır işe uygun, dalgıç kauçuk kablo.
Özel kablolar
Yüksek sıcaklıklara, yüksek gerilime ve kimyasal ajitasyona dayanan kablolar.
Sızıntı sensörleri
Harici izleme ekipmanıyla birlikte, statördeki ve yağ bölmelerindeki sızıntıları otomatik olarak tespit eder.
Geniş jet halka
Vizkoz sıvılar içinde daha iyi motor soğutması için.
Flygt MiniCAS süpervizyon rölesi
Termal aşırı yükleme anahtarlarını ve sızıntı detek- törlerini izleyerek hızlı ve kolay ekipman koruması sağlar.
Patlamaya dayanıklı versiyonlar
Potansiyel olarak patlayabilecek veya alevlenebil- ecek ortamlarda kullanım için.
Yüksek kromlu dökme demir pervane
Sert mineralli sulu çamurlar karıştırmaktan kaynakla- nan ağır aşınmaya dayanıklıdır.
Silikon karbür (RSiC) salmastra
Asitli ve klorlu sıvılara karşı mükemmel aşınma dayanımı ve üstün direnç sağlar.
Vorteks Kırıcı
Optimum performansın devam etmesi için hava girdaplarının yüzeyden mikser pervanesine girme- sini önler. Sıvı yüksekliğinin çok sığ olduğu veya mikserin yüzeye yakın konulması gerektiği uygula- malar içindir.
Sıcak sıvı versiyonları
Yüksek sıcaklıklı uygulamalarda kullanım için (90°C’ye kadar).
Çinko anot kitler
Deniz suyu uygulamaları için ekstra korozyon diren- ci sağlar.
Statör sızıntı sensoru
Flygt MiniCAS süpervizyon rölesi
DESTEK VE SERVİS
Destek ve servisin mükemmel bileşimi
Akışkan yönetimini çok iyi bilen ve karıştırma teknolojilerinde eşsiz deneyimi olan Xylem, atıksu işleme gereksinimleriniz için güvenilir bir ortaktır.
Sistem mühendisliği uzmanlığı Ölçüler ve yerleşim, performansı maksimuma çıkarmada kritik fak- törlerdir. Uzmanlığımızı ve akıllı araçlarımızı kullanarak, süreçlerinizi optimize etmek amacıyla doğru mikseri veya karıştırıcı sistemini tanımlamak için ihtiyaçlarınızı analiz ediyoruz.
Yol boyunca destek
Önerilerimiz, özel olarak geliştirilen ve onaylanan, ilgili modellere göre dikkatle seçilen Bilgisayarlı Akışkan Dinamikleri yazılım programları kullanımından kaynaklanır. Hem kendi
test tesislerimiz hem de saha tes- tleri ve yerinde gerçek performans ölçümleri Xylem mühendislerine neyin çalıştığını görme fırsatı verir. Bu bilgileri ve uzmanlığımızı kullanarak, montajınızı en iyi çalışır durumda tutmanız için yardımcı oluruz.
Global servis ağı
Flygt mikserleriniz ve karıştırıcılarınız ile ilgili herhangi bir sorun yaşarsanız, Xylem’in 140 ülkedeki geniş servis ağı sayesinde profesyonel yardım ve orijinal yedek parçalar her zaman elinizin altında.
Uzun süreli ve sorunsuz çalışma için orijinal yedek parçalar çok önemlidir. Bir modelin üretimi durduktan sonra, 10 yıl yedek parça tedarik garantisi vardır.
Birinci sınıf bir markanın avantajlarından yararlanın
İzleme ve kumanda sistemleri ile verimi arttırın.
Komple akışkan yönetimi
için, kontrolörlerden sensörlere, yol vericiler- den SCADA yazılımına kadar her şeyi tedarik ediyoruz
