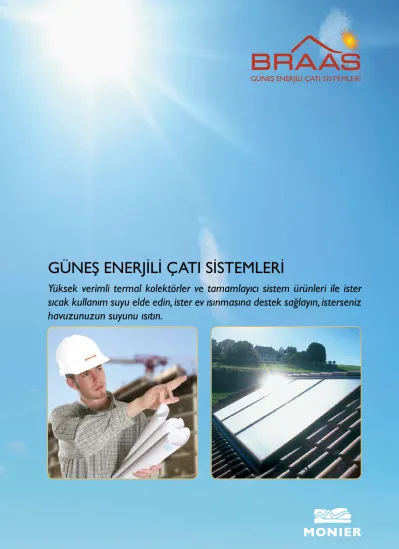

GÜNEŞ ENERJİLİ ÇATI SİSTEMLERİ

(1)

GÜNEŞ ENERJİLİ ÇATI SİSTEMLERİ

Yüksek verimli termal kolektörler ve tamamlayıcı sistem ürünleri ile ister

sıcak kullanım suyu elde edin, ister ev ısınmasına destek sağlayın, isterseniz

havuzunuzun suyunu ısıtın.

(2)

BRAAS GÜNEŞ ENERJİ SİSTEMLERİ

Braas Güneş Enerji Sistemleri; villalardan apartmanlara, otellerden sanayi yapılarına kadar tüm yapılarda kullanılabilen yepyeni bir sistem.

Braas; çatı ile bütünleşik, tüm izolasyon detayları çözülmüş yüksek verimli kolektörler ve kontrol üniteli kompakt boylerlerden, genleşme kaplarına kadar birçok tamamlayıcı üründen oluşan çok geniş bir ürün gamı ile uzun ömürlü çözümler sunuyor.

Mutfakta sıcak kullanım suyu temini Banyoda sıcak kullanım suyu temini

Ev ısınmasına destek

Havuz suyu ısıtılması

(3)

ÇATI İLE GÜNEŞ ENERJİ SİSTEMLERİNİN MÜKEMMEL UYUMU

ENERJİ TASARRUFU SAĞLAR

Güneş enerjisinden faydalanılarak, sıcak su temini için elektrik kullanımı mini- muma indirilir.

GENİŞ KULLANIM ALANI

Villalardan apartmanlara, otellerden fab- rikalara kadar, yüksek verim gerektiren tüm yapılarda kullanılabilir.

ÇEVRE DOSTU

Kullanılan malzemelerde hiçbir zararlı madde emisyonu bulunmaz. Çevre dostu ve etkin enerji kullanımı ile doğanın korunmasına yardımcı olunur.

KONFORLU

Yağışlı, bulutlu veya soğuk bir günde bile sıcak su temin edilebilir.

SAĞLAM VE GÜVENLİ

Elektrikli ısıtma sistemlerine göre çok daha güvenli ve uzun ömürlüdür.

VERİMLİ

İstenildiği anda, anında sıcak su temin edilebilir. Yüksek verimi ile daha hızlı sıcak su üretir.

PROFESYONEL MONTAJ VE KOMPLE SERVİS DESTEĞİ

Uzman çözüm ortakları ile profesyonel işçilik, montaj ve servis hizmeti sunulur.

ESTETİK

Çatı ile bütünleşik yapısı sayesinde hem su sızdırmaz hem de estetiktir.

SAĞLIKLI VE HİJYENİK KULLANIM SUYU

Braas Güneş Enerji Sistemi Lejyoner (Legionalle) bakterisi oluşturmayacak şekilde tasarlanabilir.

YATAY VEYA DİKEY KULLANIM İMKANI

Kolektörlerin çatı düzleminde yatay veya dikey kullanılabilmesi hareketli çatılarda uygulama imkanı sağlar.

(4)

Çatıya Ankastre (In-Roof) Termal Güneş Kolektörü

EKSTRA

DAYANIKLI

%100 SIZDIR- SU MAZLIK

TEKNİK BİLGİLER

Boyutlar (BxExY) Brüt Alan Emici Alan Ağırlık Bağlantılar Isı Taşıyıcı Sıvı Hacmi Üst Yüzey

Kolektör Asgari Isı Kapasitesi Verim

Çerçeve Absorver Özellikler

2380x2360x110 mm 4,1 m² 3,6 m² 120 kg 3,7 lt

2380x3260x110 mm 6,1 m² 5,4 m² 180 kg 5,4 lt

2 x 18 mm. Paslanmaz Esnek Koruge Boru

Prizmatik solar emniyet camı kWh/m2 > 525

80,50%

0,8 mm. Alüminyum (Koyu Kahve)

Yüksek kalitede Tinox (mavi) selektif yüzeyli bakır tam plaka 2380x4310x110 mm

8,1 m² 7,2m² 240 kg

7,1 lt

2380x5360x110 mm 10,1 m2

9,0 m2 300 kg 8,8 lt

BSS 4 BSS 6 BSS 8 BSS 10

Düşük Demirli Özel Temperli Prizmatik Solar Vakum Kaplamalı Yüksek Seçici Bakır Absorber

Mineral Yün Isı Yalıtımı

Vidalı Alüminyum Çerçeve, EPDM Conta

Çatıya Entegre Alüminyum Kasa

(5)

Braas Termal Güneş Kolektör- leri, kalabalık ailelerin ihtiyacını karşılamak için her türlü iklim koşuluna göre tasarlanmıştır. Yük- sek verimi ile hızlı ısıtma ve opti- mum performans sağlar

MAKSİMUM PERFORMANS

MAKSİMUM ISI EMİLİMİ UZUN ÖMÜRLÜ EKSTRA

HIZLI ISITMA

ÇATIYLA UYUMLU TAM

ANKASTRE SİSTEM

(6)

45 mm taban izolasyonu sayesinde minimum ısı kaybı

TEKNİK BİLGİLER

Özellikler Innosol TCA 2

Boyutlar B x E x Y 1.985 x 1.045 x 93 mm

Brüt alan 2,08 m²

Emici alan 1,91 m²

Ağırlık 38 kg

Bağlantılar 2 x 18 mm BAKIR

Isı taşıyıcı sıvı hacmi 1,3 Litre

Üst yüzey Prizmatik Solar emniyet camı Kolektör asgari ısı kapasitesi kWh/m² >525

Verim % 79,8

Çerçeve Çift kat alüminyum (antrasit)

Absorver Yüksek kalitede Tinox (mavi) selektif yüzeyli bakır tam plaka

Labirent havalandırmaya sahip alüminyum çift zırhlı profil

Etkin ısı akışını sağlamak için yüksek kaliteli sellektif yüzey

Ultrasonik kaynaklı tam bakır plaka absorber

Innosol Güneş Kolektörleri (On-Roof, Modüler)

Çatı Üzeri Sistem ve Teras Çatı Sistemleri için

(7)

z

Isı köprüsü oluşturmayan 4 taraflı kenar yalıtımı

Tam şeffaf solar emniyet camı

ÇOK İYİ KALİTE – TİTİZLİKLE TASARLANMIŞ MÜKEMMEL AYRINTILAR

• Zorlu hava koşullarına dayanıklı solar emniyet camı

• Uzun ömürlü Tinox-Tam bakır plaka yüzey koruyucu

• Yüksek kaliteli anotlama

• Estetik tasarım

• Çatı üstü montaj ve teras çatılar için

• Tüm çatı örtüleri için uygun montaj çözümleri

• Kolektör içi labirent havalandırma açıklıkları ile etkin havalandırma

Cam koruyucu çerçevede UV ışınlarına dayanıklı EPDM fitilleri

TERAS ÇATILARDA MONTAJ ÇATI ÜZERİ MONTAJ

YATAY VEYA DİKEY KULLANIM İMKANI

Kolektörlerin çatı düzleminde yatay veya dikey kullanılabilmesi hareketli çatılarda uygulama imkanı sağlar.

(8)

Çatıya Ankastre Termal Güneş Kolektörleri

(9)

Innosol Termal Güneş Kolektörleri

BRAAS MODÜLER DESTEK AYAKLARI

Innosol düz panel kolektörlerin çatıya montajına yönelik güvenli çözüm:

• Çatı latalarından bağımsız, basit sabitleme ve kolay montaj

• Maksimum güvenlik için TÜV-Sertifikalı

• Yüksek kaliteli toz kaplamalı alüminyum

• Renk ve yapı açısından Braas kiremitlerine göre tasarım.

BRAAS INNOSOL ÇATI BAĞLANTI KIREMİTLERİ

Solar kolektör boru ve kablolarını en estetik ve profesyonel şekilde çatı altına yönlendiren çözüm:

• Braas çatı kiremitleri için uygun çözüm

• Kolay ve hızlı döşenebilir

• Çatı kaplamasına uyumlu renkler

• Diğer tüm çatı kiremitleri için üniversal çatı bağlantı çözümleri

(10)

HER AYRINTIYI DİKKATE ALAN

YAKLAŞIMIMIZ, SİZE BİR ÇOK AVANTAJI AYNI ANDA SUNMAMIZI SAĞLIYOR

TÜM AYRINTILARI ÖZENLE TASARLANMIŞ, ÇATI VE ÇATI İLE %100 UYUMLU SOLAR SİSTEMLERİNİN TÜMÜ İÇİN TEK BİR ELDEN TEDARİK, UYGULAMA VE SERVİS İMKANI

SOLAR SET 1: INNOSOL FW İLE SICAK SU ÜRETİM SİSTEMİ

Verimli düz panel kolektörler InnoSol TCA 2

Kusursuz tasarlanan çatı bağlantı parçaları

Kapsamlı detay malzemeleri Ön montajlı pompa ve kontrol grubu,

önceden programlanmış solar ayarı ve entegre edilmiş hava ayrıştırıcısına sahip Innosol FW yüksek kaliteli sıcak su boyleri

(11)

SOLAR SET 2: INNOSOL CW+ İLE ISITMAYA DESTEK SİSTEMİ

Yüksek verimliliğe sahip kombi boyler Innosol CW+, hijyenik ve hemen kullanılabilir sıcak su üretimi için entegre edilmiş solar kademeli şarj sistemine sahiptir.

Modernste Nanotechnologie

Braas Dach-Steine sind durchschnittlich 25 % fester als DINplus es vorschreibt

Güçlü Alman Teknolojisi Braas

Qualitätssiegel Sevkiyat güvencesi

Enerjiden tasarruf

100 %

Garanti

sertifika doğrultusunda

5 ^Yıl 10 ^Yıl

Yüksek verimli Besonders

leistungsstark

Uygun Montaj Çözümleri

Optimale

Montagelösungen für alle Dacharten

Extrem

witterungsbeständig

Absolut sicher

Extrem

witterungsbeständig Extrem

Komple ünite High-Tech-

Materialien

Exzellente Speicher- eigenschaften Extrem niedriger

Wärmeverlust Son derece düşük

ısı kaybı High-Tech- Materialien Garanti

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

(12)

INNOSOL FW BOYLER İLE SICAK SU ÜRETİM SİSTEMİ:

GÜNEŞTEN YARARLANMA YENİDEN TANIMLANDI

YÜKSEK KALİTELİ BOYLER, YÜKSEK TEKNOLOJİLİ DÜZ PANEL KOLEKTÖRLER MÜKEMMEL SONUÇLAR, SIRA DIŞI YÜKSEK VERİM

Innosol entegre boyler sistemi, güneş enerjisi ile suyunuzu ücretsiz ısıtır. Gün ışığını ısıya dönüştüren kolektörler ve sıcak su boyler sistemi, güneş ışığı yokken de banyo ve mutfak suyunuzu sıcak tutar.

Çift kat emaye kaplı çift deşanjör

Uzun kullanım ömrü için magnezyum koruyucu anot

CFC içermeyen, poliüretan sert köpük izolasyon

Hazır yalıtım TEKNİK BİLGİLER

INNOSOL FW

Tip FW 200 FW 300 FW 500

Hacim (Lt) 191 300 500

Ø izolasyon ile (mm) 540 600 700

Ø izolasyon hariç (mm) - - -

Yükseklik (mm) 1.473 1.790 1.920

Ağırlık (kg) 85 113 194

Verev yükseklik (mm) 1.530 1.860 2.043

Üst ısı yüzeyi (m2) 0,7 0,8 1,27

Güç referansı DIN 4708 (NL) 2,3 2,5 3,75

Kalıcı kapasite, VL 80 °C ZT: 45°C(Lt/s) 550 677 716

Aktarım gücü (kW) 24 25 29

Su debisi (Lt/s) - 3.000 3.000

Alt ısı yüzeyi (m2) 1,1 1,53 1,95

Güç referansı DIN 4708 (NL) 4,8 7,5 15,0

Kalıcı kapasite, VL 80 °C ZT: 45 °C(Lt/s) 920 1.050 1.429

Aktarım gücü (kW) 36 42 58

Elektrikli Isıtıcı rakoru (NW) 1 ½" 1 ½" 1 ½"

Isıtıcı rakoru (NW) 1" 1" 1"

Su bağlantısı rakoru (NW) 1" 1" 1"

Sirkülasyon rakoru (NW) 1 ¾" 1 ¾" 1 ¾"

(13)

INNOSOL FW BOYLER İLE SICAK SU ÜRETİM SİSTEMİ:

GÜNEŞTEN YARARLANMA YENİDEN TANIMLANDI

INNOSOL SICAK SU SİSTEMLERİNİ TERCİH ETMEK İÇİN BİRKAÇ İYİ SEBEP:

• Bağlantıya hazır kontrol cihazı ve entegre hava ayrıştırıcısına sahip hazır solar istasyonu

• Geniş yüzeyli eşanjörler

• Magnezyum koruyucu anot ile 2 katmanlı emaye kaplama

• Önceden programlanmış kontrol ünitesi

• Solar genleşme tankının kolay ve hızlı bağlantısı sayesinde kısa montaj süresi

• Yüksek ısı diyaframına sahip solar genleşme tankları SON AYRINTISINA KADAR KALİTE,

YÜKSEK BEKLENTİLER İÇİN:

Innosol sıcak su sistemi, yüksek performans standartları, estetik ve sürdürülebilirlik sağlamak için tasarlanmıştır.

Paranıza olağan üstü bir değer sunar. 200-300-500 litrelik kapasitelerden hangisini seçerseniz seçin sonuçlar çarpıcıdır.

Sertleştirilmiş çelik

Ön montajlı, önceden programlanmış Modernste

Nanotechnologie

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

(14)

INNOSOL CW+ KOMBİ BOYLER: ISITMAYA DESTEK VE SICAK KULLANIM SUYU TEMİNİ İÇİN İDEAL

GÜNEŞ ENERJİSİNDEN İKİ MİSLİ YARARLANIN

Güneşten neden iki misli kazanç elde edilmesin? Innosol ısı sistemi sıcak su üretiminde ve ısınmaya desteklemede ideal komple çözümü sunar. Yüksek verimli panel kolektörden elde edilen ısıyı bünyesinde tutan solar kombi boyler Innosol CW+, sürekli sıcak su ve sıcak mekanlar sağlar. Güneşsiz aylarda sistem, basit bir entegrasyon ile mevcut ısı sistemine dönüş yapabilir.

Kademeli sıcak su iletim sistemi Hazır, CFC içermeyen yumuşak poliüretan izolasyon

Yüksek dayanımlı üstten asma ısı eşanjörü

INNOSOL ISINMAYA DESTEK SİSTEMİNİ TERCİH ETMEK İÇİN BİRKAÇ İYİ SEBEP

• Hemen kullanılabilir ısı için kademeli sıcak su iletim sistemi

• Ön montajlı pompa ve kontrol grubu

• Akış prensibinde bakteri içermeyen sıcak su ısıtması (Legionella önleyici)

• Sıcak su ile temas eden tüm yapı parçaları paslanmaz çeliktir.

• 95 °C kadar çalışma sıcaklığı mümkündür - Yüksek enerji depolama kapasitesi

• Yüksek ısı diyaframına sahip solar genleşme tankları

• Braas’ın yenilikçi dış görüntü konsepti

BASİT, ÇOK AMAÇLI, DAYANIKLI ENERJİ DEPOSU

Innosol ısıtma sistemi kullanım olanakları gibi çok yönlüdür. Sadece tüketilecek suyun büyük bir kısmını ısıtmakla kalmayıp ısıtma sistemine de yüksek oranda destek sağlamaktadır. Bu hususta düşük yatırım maliyeti ve kısa montaj süreleri ile komple çözümler ikna edicidir.

50 mm zemin izolasyonu

(15)

Sertleştirilmiş çelik

Temiz, kireçsiz su için yüksek kalite paslanmaz çelik koruge borulama

Sistemin geri kalanı ile görsel uyumlu, ön montajlı pompa grubu

TEKNİK BİLGİLER INNOSOL CW+

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

Enerjiden tasarruf

100 %

Garanti

5 ^Yıl 10 ^Yıl

leistungsstark

Optimale

Extrem

Absolut sicher

Extrem

Materialien

Tip CW+ 800 CW+ 1000

Hacim (Lt) 800 1.000

Ø izolasyon hariç (mm) 790 790

Ø izolasyon ile (mm) 990 990

İzolasyon hariç yükseklik (mm) 1.808 2.010

İzolasyon ile yükseklik(mm) 1.880 2.080

İzolasyon hariç verev yükseklik (mm) 1.860 2.060

Ağırlık (kg) 155 170

İşletme çalışma basıncı (Bar) 3 3

İçme suyu maks. Çalışma basıncı (bar) 6 6

Maks. Çalışma sıcaklığı (°C) 95 95

Paslanmaz koruge çelik boru yüzeyi (m²) 6,76 6,76

Koruge boru içerik (lt) 36,8 36,8

3.000 lt/s basınç kaybı (mbar) 548 548

Solar eşanjör alanı (m²) 3,2 3,2

Solar eşanjör hacmi (lt) 2,18 2,18

(16)

NEDEN BRAAS GÜNEŞ ENERJİLİ ÇATI SİSTEMİ?

Braas Güneş Enerjili Çatı Sistemleri; herkes için farklı bir özelliği ile ön plana çıkar ve tercih edilir.

MÜTEAHHİTLERE müşterileri için “Yeşil“ Yaşam Alanları oluşturmayı sağlar.

OTEL İŞLETMELERİ için yüksek sıcak su talebini en hızlı şekilde karşılamayı sağlar.

MİMARLARA estetik, çevreci ve sürdürülebilir yapılar tasarlama imkanı verir.

APARTMAN SAKİNLERİ ve VİLLA SAHİPLERİNE enerji maliyetlerinde tasarruf sağlayan uzun ömürlü çözümler sunar.

FABRİKA SAHİPLERİ için enerji tasarrufu ve sürekliliği sağlar, dışa bağımlılığı azaltır.

(17)

(18)

(19)

(20)

B 14 7/2010 Monier ürün özelliklerinde değişiklik yapma hakkını saklı tutar.

+

^100%

BÜTÜNLEŞİK

ÇATI

SİSTEMİ ÇEVRE

DOSTU FARKLI

EBATLAR YÜKSEK

DURABİLİTE SU SIZDIRMAZLIK

MÜKEMMEL

SERVİS

TOPLAM

ÇÖZÜM

011-7S927 F

Monier Yapı Çözümleri San. Tic. A.Ş.

Gebze Güzeller Organize Sanayi Bölgesi İnönü Mah. Atatürk Bulvarı No: 20 41400 Gebze-KOCAELİ

T +90 262 751 24 91 F +90 262 751 22 22 www.monier.com.tr

Kaliteye olan tutkumuzla, sizlere çatının basit bir şekilde kaplanmasından çok daha fazlasını sunuyoruz. Korumak, konfor sağlamak, bir tarzı ifade etmek ve değer yaratmak için tasarlanmış ürün ve hizmetler. Bunlar bizden bekleyebileceklerinizdir. MORE POWER TO YOUR ROOF

Edremit (0533) 685 63 13 İstanbul (0262) 751 24 91 İstanbul Solar (0533) 395 66 75 İzmir (0532) 683 83 58 İzmir Solar (0533) 395 66 79 Kayseri (0533) 474 31 22

Kocaeli (0533) 647 05 44 Konya (0533) 811 57 18 Muğla (0533) 656 11 24 Samsun (0533) 437 67 41 Trabzon (0533) 811 57 19 Trakya (0533) 437 67 39 Adana (0533) 442 96 29

Afyon (0533) 479 39 11 Ankara (0532) 574 14 42 Antalya (0532) 574 14 43 Antalya Solar (0533) 749 57 98 Bursa (0532) 698 72 44

GÜNEŞ ENERJİLİ ÇATI SİSTEMLERİ
