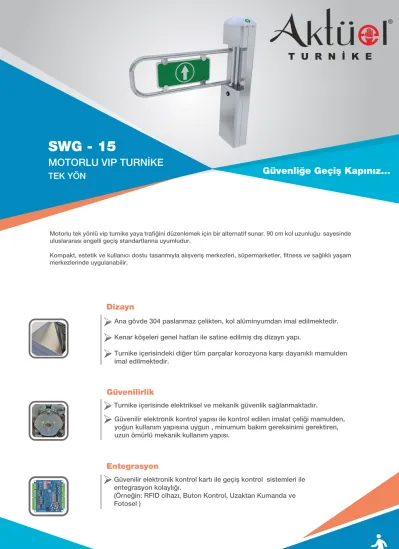

Motorlu tek yönlü vip turnike yaya trafiğini düzenlemek için bir alternatif sunar. 90 cm kol uzunluğu sayesinde uluslararası engelli geçiş standartlarına uyumludur.
Kompakt, estetik ve kullanıcı dostu tasarımıyla alışveriş merkezleri, süpermarketler, fitness ve sağlıklı yaşam merkezlerinde uygulanabilir.
T U R N İ K E
Güvenilir elektronik kontrol kartı ile geçiş kontrol sistemleri ile entegrasyon kolaylığı.
(Örneğin: RFID cihazı, Buton Kontrol, Uzaktan Kumanda ve Fotosel )
Entegrasyon
Turnike içerisinde elektriksel ve mekanik güvenlik sağlanmaktadır.
Güvenilir elektronik kontrol yapısı ile kontrol edilen imalat çeliği mamulden, yoğun kullanım yapısına uygun , minumum bakım gereksinimi gerektiren, uzun ömürlü mekanik kullanım yapısı.
Güvenilirlik
Ana gövde 304 paslanmaz çelikten, kol alüminyumdan imal edilmektedir.
Kenar köşeleri genel hatları ile satine edilmiş dış dizayn yapı.
Turnike içerisindeki diğer tüm parçalar korozyona karşı dayanıklı mamulden imal edilmektedir.
Dizayn
Güvenliğe Geçiş Kapınız...
SWG - 15
MOTORLU VIP TURNİKE
TEK YÖN
Malzeme - Ana Kasa
Elektrik Parametreleri
AISI- 304 - Paslanmaz Çelik - SB Desen ( Op. AISI-316 Kalite )
Kol Alüminyum
Rotor Sistemi
Hareket Kontrolü Ana hareket mekanizması 24V DC Motor tarafından sağlanmaktadır.
Standart Boyutlar ( W x L x H )
Standart Geçiș Genișliği
Kontrol Sistemi Bütün inputlar Optokuplör korumalıdır. Kuru kontak (ground control) ile kontrol edilebilir Her türlü access kontrol ünitesi ile uyumlu çalıșabilme.
Hız Kontrolü Geçiș Yönü
Ayarlanabilir geçiș süreleri ( 7 - 14 - 21 saniye )
Motor hareket ettirme ve durdurma PWM mikro ișlemci kontrolü ile sağlanmaktadır.
Giriș - Çıkıș. Tek yönlü sistem kontrolü.
Geçiș Kontrolü Geçiș Hızı
Acil durum butonu kullanıldığında kol çıkıș yönüne açık kalır.
Acil Durum
Geçiș İkaz Durumu Çalıșma Isısı
0 / +45° C ( RH 95% Yoğușmasız ) Nem Oranı
Çalıșma Voltajı 110 / 220 - 240V AC 50/60 Hz (+/- %10) - 24V DC (Max 30W)
Normal / Max Akım 250 Ma / 850 Ma
Güç Tüketimi 30 W
Ortalama Arızasız Geçiș Sayısı 1M Geçiș
30 Kiși - Geçiș / Dakika / Normal Standart
Giriș Göstergesi / Çıkıș Göstergesi ( Yeșil / Kırmızı ) -20° C / + 50° C
IP Sınıfı
İç Mekan Çalıșma Alanı
54
Opsiyonel Uyarı Levhaları
Uzaktan Kumanda, Buton Ünitesi, Seperatör, Montaj Platformu
304
24V DC
Çalıșma Fonksiyonları Ana Gövde
+50° C -20° C
kişi/dakika
Teknik Özellikler
T U R N İ K E
Opsiyonel Aksesuarlar
“Tasarım ve ölçüler haber vermeksizin değiștirilebilir.”
SWG - 15
Geçiș Yolu Yönü Tek Yön
“Geç” “Dur” “Engelli” “Acil Çıkıș”
Çift Yön
15 x 25 x 115 cm 900 mm ( Kol Uzunluğu )
Turnike geçiș engellemesi 90° kontrollü tek yöne açılan kol ile sağlanmaktadır.
24V DC
motor drive
M
Teknik Çizimler
T U R N İ K E
SWG - 15
1150mm
1035mm
310mm
1050mm
150mm
150mm
100mm
41mm
30mm
150mm
Zemin Bağlantı Delikleri M10x4
KESİT A-A
Kablo Hattı
3x0.75 mm²
Teknik Çizimler
T U R N İ K E
“Tasarım ve ölçüler haber vermeksizin değiștirilebilir.”
SWG - 15
“Opsiyon 1”
Sağ
Sol
“Opsiyon 2”
Sol
Sağ
Sertıfıkalar . .
GARANTİYIL
2
Yaya geçiș kontrol otomasyonu Yasak bölge
kontrolü Kol uzunluğu ile engelli kullanımına
uygunluk
Faydaları
Süpermarketler
Alıșveriș Merkezleri Fitness Merkezleri
Uygulama Alanları
Sağlıklı Yașam Merkezleri
