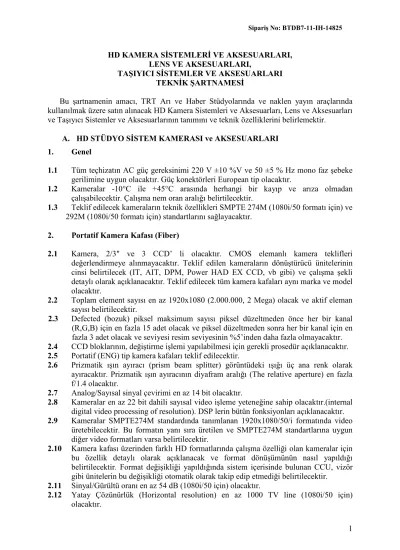

1 HD KAMERA SĐSTEMLERĐ VE AKSESUARLARI,
LENS VE AKSESUARLARI,
TAŞIYICI SĐSTEMLER VE AKSESUARLARI TEKNĐK ŞARTNAMESĐ
Bu şartnamenin amacı, TRT Arı ve Haber Stüdyolarında ve naklen yayın araçlarında kullanılmak üzere satın alınacak HD Kamera Sistemleri ve Aksesuarları, Lens ve Aksesuarları ve Taşıyıcı Sistemler ve Aksesuarlarının tanımını ve teknik özelliklerini belirlemektir.
A. HD STÜDYO SĐSTEM KAMERASI ve AKSESUARLARI 1. Genel
1.1 Tüm teçhizatın AC güç gereksinimi 220 V ±10 %V ve 50 ±5 % Hz mono faz şebeke gerilimine uygun olacaktır. Güç konektörleri European tip olacaktır.
1.2 Kameralar -10°C ile +45°C arasında herhangi bir kayıp ve arıza olmadan çalışabilecektir. Çalışma nem oran aralığı belirtilecektir.
1.3 Teklif edilecek kameraların teknik özellikleri SMPTE 274M (1080i/50 formatı için) ve 292M (1080i/50 formatı için) standartlarını sağlayacaktır.
2. Portatif Kamera Kafası (Fiber)
2.1 Kamera, 2/3" ve 3 CCD’ li olacaktır. CMOS elemanlı kamera teklifleri değerlendirmeye alınmayacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD, vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır. Teklif edilecek tüm kamera kafaları aynı marka ve model olacaktır.
2.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.
2.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır.
2.4 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.
2.5 Portatif (ENG) tip kamera kafaları teklif edilecektir.
2.6 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.
2.7 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.
2.8 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacaktır.(internal digital video processing of resolution). DSP lerin bütün fonksiyonları açıklanacaktır.
2.9 Kameralar SMPTE274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatın yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.
2.10 Kamera kafası üzerinden farklı HD formatlarında çalışma özelliği olan kameralar için bu özellik detaylı olarak açıklanacak ve format dönüşümünün nasıl yapıldığı belirtilecektir. Format değişikliği yapıldığında sistem içerisinde bulunan CCU, vizör gibi ünitelerin bu değişikliği otomatik olarak takip edip etmediği belirtilecektir.
2.11 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.
2.12 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.
2 2.13 Analog/Sayısal çeviricisi öncesi bütün analog fonksiyonlar detaylı biçimde
açıklanacaktır.
2.14 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü belirtilecektir.
2.15 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve istendiğinde sürekli olarak vizör üzerinde görülebilecektir.
2.16 Dahili filtreler açıklanacaktır (built in filters). Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik). Filtrelerin kontrolü Uzaktan Kontrol Ünitesi (RCP) ve Ana kontrol Ünitesi (MSU) üzerinden yapılabiliyor olacaktır.
2.17 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 (1080i/50 için) olacaktır.
2.18 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.
2.19 Aşağıda sıralanan özellikleri ve değerleri açıklanacaktır:
Dikey statik çözünürlük (Vertical static resolution) Aliasing
Registration Geometry White shading Black shading Flare
Gamma correction
2.20 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.
2.21 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin üstünde değişken elektronik deklanşör fonksiyonu olacaktır. Diğer deklanşör hızları açıklanacaktır.
2.22 Kararlılık (Stability): Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.
2.23 Kazanç Ayarı Seçimi (Gain Selection): Kazanç ayarı olacak ve kademeleri belirtilecektir.
2.24 Isınma Süresi (Warm-up Time): Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.
2.25 Đşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.
2.26 Kameranın ağırlığı belirtilecektir.
2.27 Kameranın boyutları mm cinsinden belirtilecektir.
2.28 Kamera kafası fiber adaptör kısmı ile ayrılabilir veya fiber adaptör kısmı ile bütünleşik olabilecektir.
2.29 Kamera Kafası ve Fiber Adaptör için Giriş Sinyalleri (Input Signals) Mic Inputs : 1 channel front : mic in analog, XLR type
2 channel rear: mic/line selectable, analog or analog/AESEBU selectable, XLR type Intercom : 2 channels (ENG/PROD), 4-wire, XLR type
Diğer giriş sinyalleri ve konektörleri belirtilecektir.
2.30 Kamera Kafası ve Fiber Adaptör için Çıkış Sinyalleri (Output Signals) HD output :1 channel HD-SDI out, 1080i/50, BNC type
3 Intercom : 2 channel (ENG/PROD), 4-wire, XLR type
Teleprompter video : analog or SD-SDI or analog/SDI (SD) selectable, BNC type
Diğer video, kontrol, enerji çıkışları (lens, VF, remote vb gibi) konektör tipleri ile birlikte belirtilecektir.
2.31 Kameralar fiber optik sistemi ile çalışacaktır. SMPTE304M standardına uygun olacaktır. Kamera kafaları monoblok değilse her bir kamera kafası için bir adet fiber adaptörü teklif edilecektir.
2.32 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında fiber sistemi ile en az 1000 metreye kadar sinyaller kayıpsız taşınabilecektir.
2.33 Fiber iletim sisteminin çalışma prensibi detaylı olarak açıklanacaktır. Đki kanal return video sinyali, komünikasyon kanalları (communication channels), prompter, iki kanal audio, tally ve gerekli tüm kontrol sinyalleri fiber sistemi ile taşınabilecektir. Diğer taşınabilir kanallar açıklanacaktır.
2.34 Varsa kamera kafasının güç çıkış değeri ve konektörü belirtilecektir.
2.35 Kamera ve teknik/prodüksiyon kumanda arası haberleşme 4 telli interkom sistemi ile yapılabilir olacaktır.
2.36 Fiber adaptörünün arkasındaki fiber kamera konektörü sabit olmayacaktır. Kolay kırılmayacak, esnek hareket edebilecek ve dış çekimlerdeki koşullara dayanıklı biçimde imal edilmiş olacaktır.
3. Kamera Kontrol Ünitesi (Camera Control Unit, CCU)
3.1 Önerilen her ENG Kamera kafası için bir fiber konektörlü CCU teklif edilecektir.
3.2 Teklif edilecek CCU’lar 19” raka monte edilebilir olacak ve rak montaj kitleri teklif edilecektir. Yükseklikleri RU cinsinden belirtilecektir. Đki stüdyoda kullanılacak olan CCU’ları yerleştirmek üzere rak montaj kitleri ile birlikte en az 18 RU boyunda 2 adet cihaz rakı sağlanacaktır.
3.3 Giriş Sinyalleri:
Return Video : 2 channel, HD-SDI/SD-SDI selectable, BNC type,
Prompter Video :1 channel, analog or SD-SDI or analog/SDI selectable, BNC type,
Reference Video :1 x HD-Tri-level sync or analog BB Intercom : 2 channel (ENG/PROD), 4-wire,
Diğer giriş sinyalleri (Tally, kontrol, Ethernet vb gibi) ve konektörleri belirtilecektir.
3.4 Video sinyal işleme özellikleri detaylı biçimde açıklanacaktır.
3.5 Çıkış Sinyalleri (Output Signals):
HD-SDI : en az 2 channel, 1080i/50-720p/50 seçilebilir, BNC type Character Monitor (PIX) : 1 channel, HD-SDI or SD-SDI, or analog composite
BNC type
Audio : 2 channel, 3 pin XLR, mic/line selectable, Diğer çıkışlar konektör tipi ve sayıları ile belirtilecektir.
3.6 SD çalışma durumu için : 2x SD-SDI,BNC type output
2x SD-SDI return input
1x SD-SDI/analog Pix output
SD çıkışlar için CCU’larla birlikte HD/SD built-in down-converterlar mevcut bulunacaktır. Down conversion işlemi:
HD to 16:9 SD HD to 4:3 SD (Crop)
4 şekillerinde seçilebiliyor olacaktır.
3.7 RCU joy-stick kontrolü üzerinden video seçmek üzere SMPTE 292M (1080/50i) ve SMPTE 259M sinyal standartlarına uygun en az 8 giriş ve 1 çıkışı olan, HD/SD-SDI çalışabilen video seçici ünite tüm kontrol konektörleri ile birlikte teklif edilecektir.
4. Uzaktan Kontrol Ünitesi (Remote Control Unit, RCU)
4.1 Remote kontrol ünitesi üzerinden yapılabilecek temel operasyonel kontrollerin nasıl ve hangi aralıkta yapılabileceği açıklanacaktır.
4.2 Iris ve master black kontrolü joy-stick ile yapılacaktır. RCU ürünleri arasında kontrol buton/switch sayısı en fazla olan model veya LCD ekran üzerinden menü kontrolü yapılabilen modeller teklif edilecektir.
4.3 Joy-stick override fonksiyonunu destekleyecektir.
4.4 Remote kontrol üniteleri, filtreleri (ND, ECC filtreleri gibi) kontrol edebilecektir.
4.5 RCU ile CCU arasındaki kontrol kabloları (uygun metrajda) ve konektörleri sağlanacaktır. Kontrol protokolü belirtilecektir.
4.6 Üniteler üzerinde ON-AIR tally ışığı (indikatör) olacaktır.
4.7 RCU’ların bağlantı diyagramı verilecektir.
4.8 Boyutları mm cinsinden belirtilecektir.
5. Ana Kontrol Ünitesi (Master Set-up Unit)
5.1 Teklifte ana kontrol ünitesinin otomatik ve manuel olarak yapabildiği tüm kontroller belirtilecektir
5.2 Her bir kontrolün (otomatik veya manuel) ayar aralıkları belirtilecektir 5.3 Data dosyaları ve yapıları belirtilecektir.
5.4 Ana kontrol ünitesi, remote kontrol ünitesi ile yapılabilecek tüm kontrolleri kapsayacaktır.
5.5 Ana kontrol ünitesi üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.
5.6 Bir kameradan diğerine tüm ayarlar (set-up information) ana kontrol ünitesi ile aktarılabilecektir. MSU için 1 adet hafıza kartı sağlanacaktır.
5.7 Ünite üzerinde ON-AIR tally ışığı (indikatör) bulunacaktır.
5.8 Kameraların self diagnostik test özelliği bulunacaktır. Bu değerler set-up, problem çözümü ve tamir yapılırken kullanılabilecektir.
5.9 Ana kontrol ünitesi tek parça olacaktır. Bağımsız birkaç parçadan oluşmuş olmayacaktır.
5.10 Ana kontrol ünitesi ile birlikte gerekli masa bağlantı aparatları sağlanacaktır.
5.11 Remote kontrol üniteleri ve monitörleme bağlantı şemaları verilecektir.
5.12 Boyutları mm cinsinden belirtilecektir.
5.13 Ana kontrol panelini sistemde kullanabilmek üzere teklif edilen konfigürasyona göre ünite ile birlikte CNU, switch gibi ihtiyaç duyulan ek üniteler MSU ile birlikte sağlanacaktır.
6. Vizör (Viewfinders)
6.1 6”-10” aralığında 16:9 aktif ekranlı renkli LCD vizör ve 2” göz vizörü teklif edilecektir.
6.2 Vizörlerde brightness ve contrast ayarı ve kırmızı tally ışığı olacaktır.
5 6.3 Vizörler ayarlanabilir safe title area gösterebileceklerdir. HD çekim yapılırken aynı resim içerisinde SD, 4:3 (Cropped 4:3) resim çerçevesinin de safe area göstergesi ile izlenmesi mümkün olacaktır.
6.4 Yukarı aşağı ve dönme hareket kabiliyeti olacaktır.
6.5 Güneş ışığı yansımalarına karşı büyük vizörler için koruma aparatı (sun-hood) sağlanacaktır.
7. Portatif Kamera Kafası (Telsiz)
7.1 Kamera, 2/3" ve 3 CCD’ li olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD, vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır. Teklif edilecek kamera kafası sistem kamerası için teklif edilen ürünle aynı marka ve model olacaktır.
7.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.
7.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır.
7.4 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.
7.5 Portatif (ENG) tip kamera kafaları teklif edilecektir.
7.6 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.
7.7 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.
7.8 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacaktır.(internal digital video processing of resolution). DSP lerin bütün fonksiyonları açıklanacaktır.
7.9 Kameralar SMPTE274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatın yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.
7.10 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.
7.11 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.
7.12 Analog/Sayısal çeviricisi öncesi bütün analog fonksiyonlar detaylı biçimde açıklanacaktır.
7.13 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü belirtilecektir.
7.14 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve istendiğinde sürekli olarak vizör üzerinde görülebilecektir.
7.15 Dahili filtreler açıklanacaktır (built in filters). Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik). Filtrelerin kontrolü Uzaktan Kontrol Ünitesi (RCP) üzerinden yapılabiliyor olacaktır.
7.16 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 (1080i/50 için) olacaktır.
7.17 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.
7.18 Aşağıda sıralanan özellikleri ve değerleri açıklanacaktır:
Dikey statik çözünürlük (Vertical static resolution) Aliasing
Registration Geometry
6 White shading
Black shading Flare
Gamma correction
7.19 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır. Başka detay fonksiyonları varsa açıklanacaktır.
7.20 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin üstünde değişken elektronik deklanşör fonksiyonu olacaktır. Diğer deklanşör hızları açıklanacaktır.
7.21 Kararlılık (Stability): Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.
7.22 Kazanç Ayarı Seçimi (Gain Selection): Kazanç ayarı olacak ve kademeleri belirtilecektir.
7.23 Isınma Süresi (Warm-up Time): Kameranın otomatik ayarlarının hazır olmasına kadar geçen ısınma süresi belirtilecektir.
7.24 Đşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.
7.25 Kameranın ağırlığı belirtilecektir.
7.26 Kameranın boyutları mm cinsinden belirtilecektir.
7.27 Kamera Kafası için Giriş Sinyalleri (Input Signals)
Mic Inputs : 1 channel front : mic in analog, XLR type Diğer giriş sinyalleri ve konektörleri belirtilecektir.
7.28 Kamera Kafası için Çıkış Sinyalleri (Output Signals)
HD output :1 channel HD-SDI out, 1080i/50, BNC type
Diğer video, kontrol, enerji çıkışları (lens, VF, remote vb gibi) konektör tipleri ile birlikte belirtilecektir.
8. HD Telsiz Sistemi
8.1 Telsiz ünitesi ENG kamera kafası (dockable or monoblock) arkasına uygun adaptörle takılmış şekilde hazır veya kafa içerisinde entegre olacaktır. Telsiz verici ünitesi kameramanın çalışma şartlarını bozmayacak şekilde uygun bir biçimde monteli olacaktır.
8.2 Telsiz sistem iki yönlü olacak, hem video hem de kamera kontrol sinyallerini taşıyacaktır.
8.3 Telsiz sistemi şartnamenin A7 maddesinde tanımlanan kamera kafası ile birlikte kullanılacaktır.
8.4 Sistemin verici ünitesi portatif olacak ve kameramanın çalışmasını ve hareketini engellemeyecek şekilde hafif ve kompakt olacaktır.
8.5 Sistem için kurulum/kullanım kitabı ve ölçü-bakım kitabı sağlanacaktır.
8.6 Telsiz sistemi kısmı aşağıdaki ürünlerden oluşacaktır:
• Telsiz Verici Seti (Wireless Transmitter)
Video/Audio Verici, Kontrol Alıcı Verici Üniteleri ve Antenleri
• Kamera bataryası
• Batarya Şarjörü(Dörtlü)
• Telsiz Alıcı Seti (Wireless Diversity Receiver)
Video/Audio Alıcı, Down Converter, Kontrol Üniteleri, Antenleri ve 100’er metre koaksiyel/triax anten kabloları ile birlikte
• Kamera kontrol ünitesi (RCP with joy-stick)
7
8.7 Telsiz sistemi HD 1080/50i formatında video üreten kamera kafasına uygun olacaktır.
Çalışabildiği diğer HD formatlar belirtilecektir.
8.8 Sistemde iki kanal line/mic seçilebilir audio taşınabilecektir.
8.9 Telsiz sistemi modülasyonu COFDM olacaktır.
8.10 Sistemin gecikmesi en fazla 60 ms (end to end) olacaktır. Minimum gecikmenin sağlandığı bit rate belirtilecektir. Ayrıca maksimum bit rate iletimde oluşacak gecikme belirtilecektir.
8.11 64QAM modülasyon modu olacak, diğer seçilebilir modlar (16QAM/QPSK) belirtilecektir.
8.12 Sistemin Band genişliği 7 veya 8 MHz olacaktır. Çalışabildiği diğer bant genişlikleri belirtilecektir.
8.13 Sistemin kodlaması 4:2:2 ve 4:2:0 olacaktır.
8.14 Sistemin her bir ürünü için çalışma sıcaklık aralığı ve güç tüketimi belirtilecektir.
8.15 Alıcı ünitede HD-SDI veya HD/SD-SDI seçilebilir BNC video çıkışı olacaktır. SD- SDI çıkış dahili veya harici down-converter ile sağlanacak ve bu özellik Telsiz Alıcı Seti içerisinde bulunacaktır. SD çıkışlar için 16:9 SD ve 4:3 (Cropped) SD seçme özelliği bulunacaktır.
8.16 Alıcı ünitenin analog BB veya tri-level sync referans girişi olacaktır.
8.17 Sistemde kamera kontrol telsiz olarak yapılacaktır. Bunun için gerekli telsiz verici ve alıcı üniteleri ve antenleri sağlanacaktır. Telsiz sistem tally özelliğini sağlayacaktır.
Sistemdeki kontrol ve geri dönüş sinyalleri belirtilecektir. Joy-stickli RCP üzerinden iris, master black, auto white, auto black ve diğer kontroller yapılabilecektir. Teklif edilecek RCP ünitesi üzerinden kamera menüsünde mevcut tüm kullanıcı ayarları yapılabilir olacaktır.
8.18 Telsiz verici ünitesinin çıkış gücü en az 100 mW olacak ve varsa diğer değerler ayarlanabilir olacaktır (Örnek: 10mW/100mW/1W). Bu güç Bilgi Teknolojileri ve Đletişim Kurumu’nun izin verdiği aralıkta olacaktır.
8.19 Bilgi Teknolojileri ve Đletişim Kurumunca TRT’ye tahsis edilmiş kullanım frekansları 2385 ve 2392 MHz’dir. Telsiz alıcı ve verici üniteler en az 2.3-2.5 GHz frekans aralığında sorunsuz olarak çalışacaktır. Çalışma frekans aralığının daha geniş olması tercih nedenidir. Üniteler, çalıştıkları frekans aralığında istenilen frekansa kolayca ayarlanabilecektir. Đstenilen çalışma frekansı noktasal olarak sisteme girilebilecektir.
Sistem bu çalışılan frekans haricindeki harmoniklerini filtre edebilecektir.
8.20 Ürünler Bilgi Teknolojileri ve Đletişim Kurumunca onaylanan frekanslarda çalışacaktır. Bilgi Teknolojileri ve Đletişim Kurumunca gelecekte yapılabilecek frekans tahsisi değişikliklerine paralel olarak firmalar gerekli hallerde uygun modifikasyonların (çalışma frekans aralığı değişimi) yapılıp yapılamayacağı garantisini belirteceklerdir. Kamera kontrolü için kullanılan frekans belirtilecek ve bu frekans Bilgi Teknolojileri ve Đletişim Kurumu KET yönetmeliğine uygun olacaktır.
8.21 Verici ünitenin harici video girişi HD-SDI olacak ve önerilen kamera kafasından alınacak video format/formatlarına uygun olacaktır. Diğer video girişleri belirtilecektir. Verici kamera arası kablolar istekli tarafından sağlanacaktır. Vericinin en az 2 kanal audio girişi olacaktır.
8.22 Vericinin güç tüketimi belirtilecektir. En az 90 Wh ve belirtilen sayıda V mount batarya ve dörtlü batarya şarjörü teklif edilecektir. Bataryalar ardı ardına takılabilir olacaktır. Telsiz kamera kafasına uygun kamera üstü mikrofon takma aparatı ile birlikte teklif edilecektir.
8.23 Verici ünite ile birlikte antenleri sağlanacaktır.
8.24 Verici ünitenin ayarları üzerinden veya harici bir ünite ile yapılabiliyor olacaktır.
Üzerinden ayar yapılamıyorsa harici ayar ünitesi sağlanacaktır.
8 8.25 Sistemde Verici ünitesi ile bütünleşik veya harici, kameraya takılabilen kamera kontrol
alıcı ünitesi olacaktır.
8.26 Đki antenli Telsiz Alıcı Seti teklif edilecektir.
8.27 Alıcı ünite için rak montaj kiti teklif edilecektir.
8.28 Alıcı ünitenin en az iki kanal RF anten girişi bulunacak ve alma işlemi diversity olacaktır.
8.29 Her iki alış için uygun down-converter üniteleri 100’er metre uçları yapılı koaksiyel/triax anten kabloları ile birlikte teklif edilecektir.
8.30 Telsiz sistem stüdyo içerisinde kullanılacak olup stüdyo uygulamalarına uygun omni directional antenler teklif edilecektir.
8.31 Sistemin, farklı modlar için kabul edilebilir değerde video sinyali gönderebildiği maksimum mesafe belirtilecektir.
8.32 RF kanal aralığı belirtilecektir. Alıcı ve alıcı antenleri arası kullanılabilecek maksimum mesafe uygun kablo tipi ile birlikte belirtilecektir.
8.33 Söz konusu sisteme dair her türlü ithalat izni (Bilgi Teknolojileri ve Đletişim Kurumundan alınacak izinler) yüklenici tarafından alınacaktır.
9. Aksesuarlar
9.1 CCU üniteleri için kontrol ve interkom bağlantı konektör tipleri ve RCP joy-stick konektör tipi belirtilecek ve sağlanacaktır.
9.2 Birim Fiyat Teklif Cetveli Örneğinde belirtilen sayıda tripod adaptörü sağlanacaktır.
9.3 Kameralar, RCU ve CCU’ lar için standart numara etiketleri (sticker) olacaktır.
9.4 Mikrofonlu dual kulaklık ve mikrofonlu tekli kulaklık teklif edilecektir. Mikrofonlu kulaklıkların özellikleri belirtilecektir. Kulaklıklar kulağı tam kapatacak şekilde olacaktır. Teklif edilecek tekli ve dual mikrofonlu kulaklıkların adedi Birim Fiyat Teklif Cetveli Örneğinde belirtilmiştir.
9.5 Fiber optik kablo ve konektörlerin marka ve modelleri teknik özellikleri ile birlikte belirtilecektir ve SMPTE304M ve SMPTE311M standartlarına uygun olacaktır.
Konektör uçları tozdan korunmak için plastik kapaklı olacaktır. Kablo ve konektörlerin yapısı detaylı olarak açıklanacak, yapılarında bulunan optik bileşenler için wavelength, metal bileşenler için DC resistance vb gibi değerleri belirtilecektir.
9.6 Önerilecek kablo ve konektörler dirençli, dayanıklı ve sağlam olacaktır.
9.7 Önerilecek CCU’lar ile prodüksiyon stüdyosu platosunda bulunacak wall-box arasında kullanılmak üzere U paneller üzerine takılı şekilde 4’lü 4 adet olmak üzere toplam 16 adet 100 metrelik uçları yapılı hibrid fiber kablo teklif edilecektir. Ayrıca stüdyo içerisinde kullanılmak üzere uçları yapılı 12 adet 30 metre ve 6 adet 15 metrelik hibrid fiber kablo teklif edilecektir.
9.8 Ölçü-Bakım Kitap seti Sistem kamerası (CCU,RCP,MSU,Vizör dahil) ve telsiz sistemi ölçü bakım kitaplarından oluşacaktır.
B. HD NAKLEN YAYIN SĐSTEM KAMERASI VE AKSESUARLARI
1. Genel
1.1 Teklif edilecek kameraların teknik özellikleri SMPTE 274M (1080i/50 formatı için) ve 292M (1080i/50 formatı için) standartlarını sağlayacaktır.
9 1.2 Tüm teçhizatın AC güç gereksinimi 220 V ±10 %V ve 50 ±5 % Hz mono faz şebeke
gerilimine uygun olacaktır. Güç konektörleri European tip olacaktır.
1.3 Kameralar -10°C ile +45°C arasında herhangi bir kayıp ve arıza olmadan çalışabilecektir.
2. Portatif Kamera Kafası (Triax)
2.1 Kamera, 2/3" ve 3 CCD elemanlı olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır.
2.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.
2.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır.
2.4 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.
2.5 Portatif (ENG) tip kamera kafaları teklif edilecek ve boyutları belirtilecektir.
2.6 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.
2.7 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.
2.8 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacak ve açıklanacaktır.
2.9 Kameralar SMPTE 274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatların yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.
2.10 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.
2.11 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.
2.12 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü idareyi bilgilendirmek amacıyla belirtilecektir.
2.13 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve kullanıcı istediğinde sürekli olarak vizör üzerinde görülebilecektir.
2.14 Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik).
Filtreler Uzaktan Kontrol Ünitesi (RCU) ve Ana kontrol Ünitesi (MSU) üzerinden değiştirilebiliyor olacaktır.
2.15 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 (1080i/50 için) olacaktır.
2.16 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.
2.17 Kamera kafaları Large Lens adaptörü takılabilir özellikte olacak ve belirtilen sayıda Large Lens Adaptörü teklif edilecektir.
2.18 Aşağıda sıralanan kamera performans değerleri belirtilecektir:
Dikey statik çözünürlük (Vertical static resolution) Aliasing
Registration Geometry White shading Black shading Flare
10 Gamma correction
2.19 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır.
2.20 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin üstünde değişken elektronik deklanşör fonksiyonu olacaktır.
2.21 Kararlılık (Stability): Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.
2.22 Kameraların kademeli kazanç ayarı olacaktır.
2.23 Đşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.
2.24 Kamera kafası Triax Adaptör kısmı ile ayrılabilir veya Triax Adaptör kısmı ile bütünleşik olabilecektir.
2.25 Kamera Kafası ve Triax Adaptör için Giriş Sinyalleri (Input Signals) Mikrofon Girişleri : 1 kanal (front), mic in analog, XLR tip
:2 kanal (rear), mic/line seçilebilir, analog veya analog/AES-EBU seçilebilir, XLR tip
Đnterkom : en az 1 kanal, 4-telli, XLR tip olacaktır.
2.26 Kamera Kafası ve Triax Adaptör için Çıkış Sinyalleri (Output Signals) HD çıkış : 1 kanal HD-SDI out, 1080i/50, BNC tip
Đnterkom : en az 1 kanal, 4-telli, XLR tip
Teleprompter video : analog veya SD-SDI veya analog/SDI (SD) seçileblir, BNC tip olacaktır.
2.27 Kameralar analog triax veya dijital triax iletim sistemi ile çalışacaktır. Kamera kafaları monoblok değilse her bir kamera kafası için bir adet triax adaptörü teklif edilecektir.
Teklif edilecek triax sistem için konektörler Fischer tip olacaktır.
2.28 Kamera ile Kamera Kontrol Ünitesi (CCU) arasında analog triax veya dijital triax iletim sistemi ile en az 750 metreye kadar sinyaller kayıpsız taşınabilecektir.
2.29 Đki kanal return video sinyali, komünikasyon kanalları (communication channels), prompter, iki kanal audio, tally ve gerekli tüm kontrol sinyalleri triax sistemi ile taşınabilecektir. Teklif edilecek Triax sistemin gecikmesi en fazla 20 ms olacaktır.
2.30 Triax Adaptörünün arkasındaki triax kamera konektörü sabit olmayacaktır. Teklif edilecek triax kablolar 8 mm çapında ve flexible olacaktır. Konnektörler 8 mm kabloya uygun Fischer tip olacaktır.
3. Kamera Kontrol Ünitesi (Camera Control Unit, CCU)
3.1 Önerilen her ENG Kamera kafası için bir adet fischer tip triax konektörlü CCU veya triax/fiber dönüştürücü ile birlikte fiber konektörlü CCU teklif edilecektir.
3.2 Teklif edilecek CCU’lar 19” raka monte edilebilir olacak ve rak montaj kitleri sağlanacaktır. Yükseklikleri RU cinsinden belirtilecektir.
3.3 Kamera kontrol ünitesinin Giriş Sinyalleri:
Return Video : 2 kanal, HD-SDI/SD-SDI seçilebilir, veya SD-SDI BNC tip, Prompter Video :1 kanal, analog veya SD-SDI veya analog/SDI seçilebilir, BNC tip, Reference Video :1 x HD-Tri-level sync veya analog BB
Đnterkom : en az 1 kanal, 4-telli olacaktır.
3.4 Kamera kontrol ünitesinin Çıkış Sinyalleri :
HD-SDI : en az 2 kanal, 1080i/50-720p/50 seçilebilir, BNC tip Character Monitor (PIX) : 1 kanal, HD-SDI veya SD-SDI, veya analog composite
BNC tip
11 Audio : 2 kanal, 3 pin XLR, mic/line seçilebilir olacaktır.
SD çalışma durumu için : 2x SD-SDI,BNC tip çıkış
2x SD-SDI return giriş
1x SD-SDI/analog Pix çıkış
SD çıkışlar için Down conversion işlemi:
HD to 16:9 SD HD to 4:3 SD (Crop) şekillerinde seçilebiliyor olacaktır.
3.5 CCU’larla birlikte 20 metre uçları yapılı RCU-CCU arası kontrol kablosu sağlanacaktır.
4. Uzaktan Kontrol Ünitesi (Remote Control Unit, RCU)
4.1 Remote kontrol ünitesi üzerinden temel operasyonel kontrollerin tamamı buton/switch ile yapılacaktır.
4.2 Iris ve master black kontrolü joy-stick ile yapılacaktır. RCU ürünleri arasında kontrol buton/switch sayısı en fazla olan model veya LCD ekran üzerinden menü kontrolü yapılabilen modeller teklif edilecektir.
4.3 Joy-stick override fonksiyonunu destekleyecektir.
4.4 Remote kontrol üniteleri üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.
4.5 Üniteler üzerinde ON-AIR tally ışığı (indikatör) olacaktır.
4.6 RCU’ların bağlantı diyagramı verilecektir.
4.7 Boyutları mm cinsinden belirtilecektir.
5. Ana Kontrol Ünitesi (Master Set-Up)
5.1 Teklifte ana kontrol ünitesinin otomatik ve manuel olarak yapabildiği tüm kontroller belirtilecektir
5.2 Her bir kontrolün (otomatik veya manuel) ayar aralıkları belirtilecektir 5.3 Data dosyaları ve yapıları belirtilecektir.
5.4 Ana kontrol ünitesi, remote kontrol ünitesi ile yapılabilecek tüm kontrolleri kapsayacaktır.
5.5 Ana kontrol ünitesi üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.
5.6 Bir kameradan diğerine tüm ayarlar (set-up information) ana kontrol ünitesi ile aktarılabilecektir. MSU için 1 adet hafıza kartı sağlanacaktır.
5.7 Ünite üzerinde ON-AIR tally ışığı (indikatör) bulunacaktır.
5.8 Kameraların self diagnostik test özelliği bulunacaktır. Bu değerler set-up, problem çözümü ve tamir yapılırken kullanılabilecektir.
5.9 Ana kontrol ünitesi tek parça olacaktır. Bağımsız birkaç parçadan oluşmuş olmayacaktır.
5.10 Ana kontrol ünitesi ile birlikte gerekli masa bağlantı aparatları sağlanacaktır.
5.11 Remote kontrol üniteleri ve monitörleme bağlantı şemaları verilecektir.
5.12 Boyutları mm cinsinden belirtilecektir.
5.13 Ana kontrol panelini sistemde kullanabilmek üzere teklif edilen konfigürasyona göre ünite ile birlikte CNU, switch gibi ihtiyaç duyulan ek üniteler MSU ile birlikte sağlanacaktır.
6. Vizör (Viewfinders)
12 6.1 6”-10” aralığında 16:9 aktif ekranlı renkli LCD vizör ve 2” göz vizörü teklif
edilecektir.
6.2 Vizörlerde brightness ve contrast ayarı ve kırmızı tally ışığı olacaktır.
6.3 Vizörler ayarlanabilir safe title area gösterebileceklerdir. HD çekim yapılırken aynı resim içerisinde SD, 4:3 (Cropped 4:3) resim çerçevesinin de safe area göstergesi ile izlenmesi mümkün olacaktır.
6.4 Yukarı aşağı ve dönme hareket kabiliyeti olacaktır.
6.5 Güneş ışığı yansımalarına karşı büyük vizörler için koruma aparatı (sun-hood) sağlanacaktır.
6.6 Her bir vizör için uygun sports-hood sağlanacaktır.
7. Portatif Kamera Kafası (Telsiz)
7.1 Kamera, 2/3" ve 3 CCD elemanlı olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır. Teklif edilecek kamera kafası sistem kamerası için teklif edilen ürünle aynı marka ve model olacaktır.
7.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.
7.3 Defected (bozuk) piksel maksimum sayısı piksel düzeltmeden önce her bir kanal (R,G,B) için en fazla 15 adet olacak ve piksel düzeltmeden sonra her bir kanal için en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır.
7.4 CCD bloklarının, değiştirme işlemi yapılabilmesi için gerekli prosedür açıklanacaktır.
7.5 Portatif (ENG) tip kamera kafaları teklif edilecek ve boyutları belirtilecektir.
7.6 Prizmatik ışın ayıracı (prism beam splitter) görüntüdeki ışığı üç ana renk olarak ayıracaktır. Prizmatik ışın ayıracının diyafram aralığı (The relative aperture) en fazla f/1.4 olacaktır.
7.7 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.
7.8 Kameralar en az 22 bit dahili sayısal video işleme yeteneğine sahip olacak ve açıklanacaktır.
7.9 Kameralar SMPTE 274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatların yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.
7.10 Sinyal/Gürültü oranı en az 54 dB (1080i/50 için) olacaktır.
7.11 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line (1080i/50 için) olacaktır.
7.12 Modülasyon Derinliği (Modulation depth) en az 45 % olacak ve hangi formatta bu değerin ölçüldüğü idareyi bilgilendirmek amacıyla belirtilecektir.
7.13 Vizör üzerinde Standard Definition (SD) 4:3 çalışma ekran oranının takip edilmesini sağlayacak safe area gösterge özelliği olacak ve kullanıcı istediğinde sürekli olarak vizör üzerinde görülebilecektir.
7.14 Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Renk sıcaklık filtreleri en az 2 konumlu olacaktır ve cinsi belirtilecektir (optik veya elektronik).
Filtreler Uzaktan Kontrol Ünitesi (RCU) üzerinden değiştirilebiliyor olacaktır.
7.15 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 (1080i/50 için) olacaktır.
7.16 Smear seviyeleri en az -125 dB (1080i/50 için) veya daha iyi olacaktır.
7.17 Aşağıda sıralanan kamera performans değerleri belirtilecektir:
Dikey statik çözünürlük (Vertical static resolution) Aliasing
Registration
13 Geometry
White shading Black shading Flare
Gamma correction
7.18 Tüm renklerin keskinliğini ayarlayabilmek için detay fonksiyonu olacaktır. Ten detay fonksiyonu olacaktır.
7.19 Değişken Elektronik Deklanşör (Variable Electronic Shutter): Yüksek ve düşük tarama hızlı PC monitörleri senkron olarak görüntüleyebilmek için 1/50 saniyenin üstünde değişken elektronik deklanşör fonksiyonu olacaktır.
7.20 Kararlılık (Stability): Kameralar -10ºC ile +45ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.
7.21 Kameraların kademeli kazanç ayarı olacaktır.
7.22 Đşaret Etme (Cueing): Kameraların vizörlerinin üstünde ön tarafta, kırmızı işaret ışığı olacaktır (red tally light). Bu ışık gerektiğinde kameradan kapatılabilir olacaktır.
7.23 Kamera Kafası için Giriş Sinyalleri (Input Signals) Mikrofon Girişleri : 1 kanal (front), mic in analog, XLR tip 7.24 Kamera Kafası için Çıkış Sinyalleri (Output Signals) HD çıkış : 1 kanal HD-SDI out, 1080i/50, BNC tip
8. HD Telsiz Sistemi
8.1 Telsiz ünitesi ENG kamera kafası (dockable or monoblock) arkasına uygun adaptörle takılmış şekilde hazır veya kafa içerisinde entegre olacaktır. Telsiz verici ünitesi kameramanın çalışma şartlarını bozmayacak şekilde uygun bir biçimde monteli olacaktır.
8.2 Telsiz sistem iki yönlü olacak, hem video hem de kamera kontrol sinyallerini taşıyacaktır.
8.3 Telsiz sistemi şartnamenin ilgili maddede tanımlanan kamera kafası ile birlikte kullanılacaktır.
8.4 Sistemin verici ünitesi portatif olacak ve kameramanın çalışmasını ve hareketini engellemeyecek şekilde hafif ve kompakt olacaktır.
8.5 Sistem için kurulum/kullanım kitabı ve ölçü-bakım kitabı sağlanacaktır.
8.6 Telsiz sistemi kısmı aşağıdaki ürünlerden oluşacaktır:
• Telsiz Verici Seti (Wireless Transmitter)
Video/Audio Verici, Kontrol Alıcı Verici Üniteleri ve Antenleri
• Kamera bataryası
• Batarya Şarjörü(Dörtlü)
• Telsiz Alıcı Seti (Wireless Diversity Receiver)
Video/Audio Alıcı, Down Converter, Fiber veya Triax uzatma ünitesi(extender), Kontrol Üniteleri, Antenleri ve 100’er metre fiber/triax ve koaksiyel anten kabloları ile birlikte
• Kamera kontrol ünitesi (RCP with joy-stick)
8.7 Telsiz sistemi HD 1080/50i formatında video üreten kamera kafasına uygun olacaktır.
Çalışabildiği diğer HD formatlar belirtilecektir.
8.8 Sistemde iki kanal line/mic seçilebilir audio taşınabilecektir.
8.9 Telsiz sistemi modülasyonu COFDM olacaktır.
14 8.10 Sistemin gecikmesi en fazla 60 ms (end to end) olacaktır. Minimum gecikmenin sağlandığı bit rate belirtilecektir. Ayrıca maksimum bit rate iletimde oluşacak gecikme belirtilecektir.
8.11 64QAM modülasyon modu olacak, diğer seçilebilir modlar (16QAM/QPSK) belirtilecektir.
8.12 Sistemin Band genişliği 7 veya 8 MHz olacaktır. Çalışabildiği diğer bant genişlikleri belirtilecektir.
8.13 Sistemin kodlaması 4:2:2 ve 4:2:0 olacaktır.
8.14 Sistemin her bir ürünü için çalışma sıcaklık aralığı ve güç tüketimi belirtilecektir.
8.15 Alıcı ünitede HD-SDI veya HD/SD-SDI seçilebilir BNC video çıkışı olacaktır. SD- SDI çıkış dahili veya harici down-converter ile sağlanacak ve bu özellik Telsiz Alıcı Seti içerisinde bulunacaktır. SD çıkışlar için 16:9 SD ve 4:3 (Cropped) SD seçme özelliği bulunacaktır.
8.16 Alıcı ünitenin analog BB veya tri-level sync referans girişi olacaktır.
8.17 Sistemde kamera kontrol telsiz olarak yapılacaktır. Bunun için gerekli telsiz verici ve alıcı üniteleri ve antenleri sağlanacaktır. Telsiz sistem tally özelliğini sağlayacaktır.
Sistemdeki kontrol ve geri dönüş sinyalleri belirtilecektir. Joy-stickli RCP üzerinden iris, master black, auto white, auto black ve diğer kontroller yapılabilecektir. Teklif edilecek RCP ünitesi üzerinden kamera menüsünde mevcut tüm kullanıcı ayarları yapılabilir olacaktır.
8.18 Telsiz verici ünitesinin çıkış gücü en az 100 mW olacak ve varsa diğer değerler ayarlanabilir olacaktır (Örnek: 10mW/100mW/1W). Bu güç Bilgi Teknolojileri ve Đletişim Kurumu’nun izin verdiği aralıkta olacaktır.
8.19 Bilgi Teknolojileri ve Đletişim Kurumunca TRT’ye tahsis edilmiş kullanım frekansları 2385 ve 2392 MHz’dir. Telsiz alıcı ve verici üniteler en az 2.3-2.5 GHz frekans aralığında sorunsuz olarak çalışacaktır. Çalışma frekans aralığının daha geniş olması tercih nedenidir. Üniteler, çalıştıkları frekans aralığında istenilen frekansa kolayca ayarlanabilecektir. Đstenilen çalışma frekansı noktasal olarak sisteme girilebilecektir.
Sistem bu çalışılan frekans haricindeki harmoniklerini filtre edebilecektir.
8.20 Ürünler Bilgi Teknolojileri ve Đletişim Kurumunca onaylanan frekanslarda çalışacaktır. Bilgi Teknolojileri ve Đletişim Kurumunca gelecekte yapılabilecek frekans tahsisi değişikliklerine paralel olarak firmalar gerekli hallerde uygun modifikasyonların (çalışma frekans aralığı değişimi) yapılıp yapılamayacağı garantisini belirteceklerdir. Kamera kontrolü için kullanılan frekans belirtilecek ve bu frekans Bilgi Teknolojileri ve Đletişim Kurumu KET yönetmeliğine uygun olacaktır.
8.21 Verici ünitenin harici video girişi HD-SDI olacak ve önerilen kamera kafasından alınacak video format/formatlarına uygun olacaktır. Diğer video girişleri belirtilecektir. Verici kamera arası kablolar istekli tarafından sağlanacaktır. Vericinin en az 2 kanal audio girişi olacaktır.
8.22 Vericinin güç tüketimi belirtilecektir. En az 90 Wh ve belirtilen sayıda V mount batarya ve dörtlü batarya şarjörü teklif edilecektir. Bataryalar ardı ardına takılabilir olacaktır. Telsiz kamera kafasına uygun kamera üstü mikrofon takma aparatı ile birlikte teklif edilecektir.
8.23 Verici ünite ile birlikte antenleri sağlanacaktır.
8.24 Verici ünitenin ayarları üzerinden veya harici bir ünite ile yapılabiliyor olacaktır.
Üzerinden ayar yapılamıyorsa harici ayar ünitesi sağlanacaktır.
8.25 Sistemde Verici ünitesi ile bütünleşik veya harici, kameraya takılabilen kamera kontrol alıcı ünitesi olacaktır.
8.26 Đki antenli Telsiz Alıcı Seti teklif edilecektir.
8.27 Alıcı ünite için rak montaj kiti teklif edilecektir.
15 8.28 Telsiz Alıcı ünitenin en az iki kanal RF anten girişi bulunacak ve alma işlemi diversity
olacaktır.
8.29 Her iki alış için uygun down-converter üniteleri teklif edilecektir.
8.30 Telsiz sistemi için omni directional antenler teklif edilecektir. Sistem dış mekanlarda kullanılacak olup alıcı ünite ile anten arasında en az 250 metre kullanıma uygun özellikte olacaktır. Bu özelliğin sağlanabilmesi için set konfigürasyonuna göre Alıcı Setin içerisinde triax veya fiber uzatma ünitesi teklif edilebilecektir. Anten kullanımı için 250’şer metre uçları yapılı triax/fiber kablo set içerisinde teklif edilecektir.
8.31 Sistemin, farklı modlar için kabul edilebilir değerde video sinyali gönderebildiği maksimum mesafe belirtilecektir.
8.32 RF kanal aralığı belirtilecektir. Alıcı ve alıcı antenleri arası kullanılabilecek maksimum mesafe uygun kablo tipi ile birlikte belirtilecektir.
8.33 Söz konusu sisteme dair her türlü ithalat izni (Bilgi Teknolojileri ve Đletişim Kurumundan alınacak izinler) yüklenici tarafından alınacaktır.
9. Aksesuarlar
9.1 Birim Fiyat Teklif Cetveli Örneğinde belirtilen sayıda tripod adaptörü teklif edilecektir.
9.2 8 mm ve esnek yapıda 3000 metre triax kablo teklif edilecektir.
9.3 Birim Fiyat Teklif Cetveli Örneğinde belirtilen sayıda ve 8 mm kabloya uygun triax konektörler teklif edilecektir.
9.4 RCU ve CCU’ lar numara etiketli (sticker) olacaktır.
9.5 Mikrofonlu dual kulaklık ve mikrofonlu tekli kulaklık teklif edilecektir. Kulaklıklar kulağı tam kapatacak şekilde olacaktır.
C. LENS ve AKSESUARLARI
Teklif edilecek tüm lensler aynı marka, yüksek performans prodüksiyonlarda kullanılabilecek özellikte ve HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
1. HD ENG Standart Lens
1.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
1.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
1.3 Odak uzaklığı (focal length) mesafesi 7.6-130 mm ve 2x uzatma ile15.2-260 mm aralığını kapsayacaktır.
1.4 Zoom oranı 17x-18x olacaktır.
1.5 Minimum obje uzaklığı (MOD) 0.6 m veya daha az olacaktır.
1.6 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
• Đyi çözünürlük (Good resolution) b) Đyi geometri (Good geometry)
c) Yüksek iletim verimliliği (High transmission efficiency)
d) Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
e) Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 1.7 Lenslerde 2x extender bulunacaktır.
1.8 Macro özelliği olacaktır.
16 1.9 Zoom, focus ve iris ayarları remote ve lokal (lens üzerinden) kontrol edilebilir
olacaktır.
1.10 Lens sürücü ünitesi sayısal (digital drive) olacaktır. Sayısal drive lensler için listede belirtilen adette full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör drive ünitesine direkt takılarak yapılacaktır.
1.11 Her bir lens için parasoley ve koruma (protection) veya UV filtre teklif edilecektir.
2. HD ENG Lens
2.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
2.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
2.3 Odak uzaklığı (focal length) mesafesi 7.6-168 mm ve 2x uzatma ile15.2-336 mm aralığını kapsayacaktır.
2.4 Zoom oranı 22x - 23x olacaktır.
2.5 Minimum obje uzaklığı (MOD) 0.85 m veya daha az olacaktır.
2.6 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
• Đyi çözünürlük (Good resolution) g) Đyi geometri (Good geometry)
h) Yüksek iletim verimliliği (High transmission efficiency)
i) Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
j) Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 2.7 Lenslerde 2x extender bulunacaktır.
2.8 Macro özelliği olacaktır.
2.9 Zoom, focus ve iris ayarları remote ve lokal (lens üzerinden) kontrol edilebilir olacaktır.
2.10 Lens sürücü ünitesi sayısal (digital drive) olacaktır. Sayısal drive lensler için listede belirtilen adette full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konektör drive ünitesine direkt takılarak yapılacaktır.
2.11 Her bir lens için parasoley ve koruma (protection) veya UV filtre teklif edilecektir.
3. HD Geniş Açı Lens
3.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
3.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
3.3 Fokal uzaklık (focal length) mesafesi 4.5-59 mm ve uzatma(extender) ile 9.9-118 mm aralığını kapsayacaktır.
3.4 Zoom oranı 14x olacaktır.
3.5 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
a)Đyi çözünürlük (Good resolution) b)Đyi geometri (Good geometry)
c)Yüksek iletim verimliliği (High transmission efficiency)
d)Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
e)Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 3.6 Minimum obje uzaklığı (MOD) 0,35m veya daha az olacaktır.
17 3.7 Lenslerde en az 2x extender bulunacaktır.
3.8 Macro özelliği olacaktır.
3.9 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.
3.10 Her bir lens için parasoley ve koruma (protection) veya UV filtresi teklif edilecektir.
Listede belirtilen sayıda taşıma çantası teklif edilecektir.
4. HD ENG Zoom Lens
4.1 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
4.2 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
4.3 Lenslerde entegre stabilizer özelliği bulunacaktır.
4.4 Fokal uzaklık (focal length) mesafesi 14-560 mm ve 2x uzatma ile28-1120 mm aralığını kapsayacaktır.
4.5 Zoom oranı en az 40x olacaktır.
4.6 Minimum obje uzaklığı (MOD) 2.8 m veya daha az olacaktır.
4.7 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
Đyi çözünürlük (Good resolution) Đyi geometri (Good geometry)
Yüksek iletim verimliliği (High transmission efficiency)
Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 4.8 Lenslerde 2x extender bulunacaktır.
4.9 Macro özelliği olacaktır.
4.10 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır.
4.11 Lens sürücü üniteleri dijital (digital drive) olacaktır.
4.12 Lens sürücü üniteleri sayısal (digital drive) olacaktır. Sayısal drive lensler için ihtiyaç listesinde belirtilen sayıda full servo kit önerilecektir.
4.13 Lensin montajı için gerekli mekanik destek aparatı (support) sağlanacaktır.
4.14 Her bir lens için listede belirtilen sayıda taşıma çantası (hard case) teklif edilecektir.
5. HD EFP Zoom Lens
5.1 EFP tipi HD lensler teklif edilecektir.
5.2 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
5.3 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
5.4 Fokal uzaklık (focal length) mesafesi 9.3-800 mm ve 2x uzatma ile 18.6-1600 mm aralığını kapsayacaktır.
5.5 Zoom oranı en az 86x olacaktır.
5.6 Minimum obje uzaklığı (MOD) 3 m veya daha az olacaktır.
5.7 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
Đyi çözünürlük (Good resolution) Đyi geometri (Good geometry)
Yüksek iletim verimliliği (High transmission efficiency)
Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations) 5.8 Lenslerde 2x extender bulunacaktır.
5.9 Lenslerde dahili optik stabilizer özelliği bulunacaktır.
5.10 Zoom ve focus için lensler full servo kontrollü olacaktır.
18 5.11 Lens sürücü üniteleri dijital (digital drive) olacaktır. Dijital drive lensler için belirtilen
sayıda full servo kit önerilecektir.
5.12 Önerilecek modüller zoom için, extender switch ve istenildiğinde kolayca çağrılabilen en az bir adet preset çerçeve hafızası özelliğini sağlayacaktır.
5.13 Zoom demand kullanım kolaylığı için, açı verebileme özelliğini sağlayacak şekilde mekanik iki parçalı olacaktır.
5.14 Her bir lens için taşıma çantası (hard case) sağlanacaktır.
5.15 Ağırlığı ve boyutları belirtilecektir.
6. HD Portatif Stüdyo Lens
6.1 Stüdyo tipi lensler kompakt (portatif) box lens tipinde olacaktır.
6.2 Kamera lensleri 2/3" broadcast kalite HD kameraların tüm montaj, elektriksel, mekanik ve optik özelliklerine uygunluk sağlayacaktır.
6.3 Teklif edilecek lensler üretici firmaların HD ürünleri arasında en yüksek kaliteli ürün grubundan olacaktır.
6.4 Her bir lens için ENG (portable)kamera kafası ile birlikte kullanmak üzere mekanik destek aparatı sağlanacaktır.
6.5 Fokal uzaklık (focal length) mesafesi 7.3-154 mm ve 2x uzatma ile 14.6-308 mm aralığını kapsayacaktır.
6.6 Zoom oranı en az 22x olacaktır.
6.7 Minimum obje uzaklığı (MOD) 0.8 m veya daha az olacaktır.
6.8 Her lens aşağıda sıralanan özelliklere sahip olacaktır:
• Đyi çözünürlük (Good resolution)
• Đyi geometri (Good geometry)
• Yüksek iletim verimliliği (High transmission efficiency)
• Göz ardı edilebilir iç yansımalar (Negligible internal reflections)
• Göz ardı edilebilir renk sapmaları (Negligible lateral chromatic aberrations)
6.9 Lenslerde 2x extender bulunacaktır.
6.10 Macro özelliği olacaktır.
6.11 Zoom, focus ve iris ayarları remote ve lokal kontrol edilebilir olacaktır. Đris, zoom ve focus için lensler full servo kontrollü olacaktır.
6.12 Lens sürücü üniteleri dijital (digital drive) olacaktır. Dijital drive lensler için listede belirtilen sayıda full servo kit önerilecektir. Servo focus kontrolü için arada mekanik bir ara birim olmayacaktır. Servo kontrol, konnektör direk takılarak yapılacaktır.
6.13 Ağırlığı en fazla 8 kg olacaktır.
6.14 Boyutları belirtilecektir.
D. TAŞIYICI SĐSTEMLER ve AKSESUARLARI
1. Pedestal ve Pan/Tilt Kafa
1.1 Stüdyo tipi pedestal adedi ve tipi birim fiyat teklif cetveli örneğinde belirtilmiştir.
1.2 Teklif edilecek pedestal ve pan/tilt kafalar aynı marka olacaktır.
1.3 Đki aşamalı pedestaller:
19
• Pedestaller iki aşamalı olacak ve aşamalar arası kilit sistemini açmaya gerek olmadan geçiş yapılabilecektir. Aşamalar arası geçiş kamerada titreme yapmayacak şekilde yumuşak olacaktır.
• Pedestalin minimum maksimum yüksekliği 70-143 cm aralığını kapsayacaktır.
• Yayın esnasında kullanılabilir yükseklik aralığı (On-shot stroke) en az 77 cm olacaktır.
• Kilit sistemi açıklanacaktır.
• Taşıma kapasitesi en az 53kg olacaktır.
• Studio tipi Dolly teklif edilecektir.
• Tekerlek sistemi olacak ve teker boyutları belirtilecektir.
• Pedestalin Steering (Direksiyon) özelliği bulunacaktır.
• Pedestalin toplam ağırlığı belirtilecektir.
1.4 Dört aşamalı pedestaller:
• Pedestaller dört aşamalı olacak ve aşamalar arası kilit sistemini açmaya gerek olmadan geçiş yapılabilecektir. Aşamalar arası geçiş kamerada titreme yapmayacak şekilde yumuşak olacaktır.
• Pedestalin minimum maksimum yüksekliği 50-147 cm aralığını kapsayacaktır.
• Yayın esnasında kullanılabilir yükseklik aralığı (On-shot stroke) en az 100 cm olacaktır.
• Kilit sistemi açıklanacaktır.
• Taşıma kapasitesi en az 80 kg olacaktır.
• Studio tipi Dolly teklif edilecektir.
• Tekerlek sistemi olacak ve teker boyutları belirtilecektir.
• Pedestalin Steering (Direksiyon) özelliği bulunacaktır.
• Pedestalin toplam ağırlığı belirtilecektir.
1.5 Pedestallerle birlikte portatif pompa sağlanacaktır.
1.6 Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.
1.7 Teklif edilecek pedestaller ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.
1.8 Kafanın ağırlığı en fazla 18 kg olacaktır.
1.9 Kafanın çalışma aralığı (Payload) en az 15kg-60 kg olacaktır. Center of Gravity/Payload grafiği verilecektir.
1.10 Tilt hareket aralığı maksimum ağırlıkta en az + 50°/ - 50° olacaktır . 1.11 Pan hareket aralığı 360 ° olacaktır.
1.12 Kilit sistemi belirtilecektir.
1.13 Her bir kafa için iki adet standart boy pan kolu sağlanacaktır.
1.14 Gerekli tüm aparatlar (tabla vs) sağlanacak ve diğer aksesuarlar teklif edilecektir.
2. Kreyn Sistemi ve Aksesuarları
2.1 Sistem ENG tip stüdyo kameralarına uygun olacaktır.
2.2 Sistem dengeli tripod (üç-ayak) sistemi üzerine oturtulmuş olacak, pan ve tilt hareketleri aynı zamanda bir operatör tarafından kolaylıkla yapılabilecektir.
2.3 Sistemin yerden yüksekliği 5 metre -6 metre , arm reach’i 3,5 metre - 4 metre
aralığında olacaktır. (Arm reach uzunluğu kreynin tripod bağlantı noktasından pan/tilt kafaya olan uzaklığı belirtir).
2.4 Sistem istenildiğinde, yerden yüksekliği 4,6 metre -5 metre ve arm reach’i 2,6 metre - 2,8 metre aralığını kapsayacak şekilde kısa kurulabilecek olup, dengeli çalışması için gerekli kablo, gergi ve diğer aparatlar teklif edilecektir.
20 2.5 Sistem istenildiğinde, yerden yüksekliği 3,8 metre -4 metre ve arm reach’i 1,6 metre -2
metre aralığını kapsayacak şekilde daha kısa kurulabilecek olup, dengeli çalışması için gerekli kablo, gergi ve diğer aparatlar teklif edilecektir.
2.6 Kreyn sistemi için 3 tekerlekli dolly teklif edilecektir. Tekerlekler sistemin hareketinde titremeye yol açmayacak yapıda olacaktır.
2.7 Her üç boy kuruluma uygun ENG tip sistem kameraları (lens dahil) için dengenin sağlanabileceği yeterli ağırlıklar teklif edilecektir.
2.8 Kreyn sistemi 220 Volt/50 Hz AC şebeke gerilimine uygun olacaktır.
2.9 Sistem aşağıdaki elemanlardan oluşacaktır:
Jib kolu,
Tripod ve Dolly,
Elektronik uzaktan kumanda kafası, Besleme ünitesi ve gerekli parçalar, Monitör (2 adet),
Uzaktan kumanda aparatları (Pan/Tilt, Zoom-Focus),
2.10 Sistemin tilt açı aralığı en az ±50° olacaktır. Pan aralığı belirtilecektir.
2.11 Sistem ENG tip 2/3” SD ve HD tüm lenslerle çalışabilecektir. Kurumda mevcut (Fujinon/Canon) ENG HD-SD lenslere uyumlu sürücü ve aparatlar teklif edilecektir.
2.12 Sistem kolaylıkla sökülüp kurulabilecektir. Sistemin kurulum kılavuzunun Türkçe ve/veya Đngilizce fotokopileri teklifle birlikte verilecektir.
2.13 Sistemle birlikte uzaktan elektronik kumandalı pan ve tilt kafası, zoom ve focus control sistemi teklif edilecek ve bu sistem en az 15 kg ağırlığındaki kamera ve iki adet 8”-10” aralığındaki boyutta renkli LCD video monitörü taşıyabilecek kapasitede olacaktır. Belirtilen ağırlık değerinde dengeli çalışabilmek için gerekli ağırlıklar teklife dahil edilecektir.
2.14 Sistem için 2 adet 8”-10” aralığındaki boyutta standart tipte broadcast kalitede renkli LCD video monitör teklif edilecektir.
2.15 Video monitör SDI (1080i/50 ve 720p/50 formatlarında HD ve SD seçilebilir) ve Analog composite girişli olacaktır.
2.16 Video monitörün çözünürlüğü 800x480 piksel olacaktır.
2.17 Aspect Ratio ( 4:3/16:9 ) seçme özelliği olacaktır.
2.18 Görme açısı sağ/sol/aşağı/yukarı için en az 85° olacaktır.
2.19 Monitörün dahili hoparlörü olacaktır.
2.20 Video monitörün tally lambası olacaktır.
2.21 Sistem paketi elektronik uzaktan kumandalı pan-tilt kafası içerecektir.
2.22 Elektronik uzaktan kumandalı pan-tilt kafası kameraların yayın kalitesinde yumuşak pan, tilt, zoom, focus fonksiyonlarını sağlayacaktır.
2.23 Pan-tilt kafasının taşıma kapasitesi en az 20 kg olacaktır.
2.24 Sistemi tanıtan orijinal katalog ve/veya varsa CD veya DVD’ler teklifle birlikte verilecektir.
2.25 Sistem için ölçü-bakım kitabı sağlanacaktır.
3. EFP Tripod Seti ve Aksesuarları
3.1 EFP Tripod seti, tripod, pan/tilt kafa, 2 standart pan kolu, gergi ve taşıma çantasından oluşacaktır.
3.2 Tripodlar iki aşamalı (two stage) olacaktır.
3.3 Tripodun ağırlığı 4,1-6 kg aralığında olacaktır.
3.4 Taşıma kapasitesi en az 45 kg olacaktır.
3.5 Yükseklik 58-154 cm aralığında ayarlanabilir olacaktır.
3.6 Tripod malzemesi karbon fiber olacaktır.
21 3.7 Kilit sistemi açıklanacaktır.
3.8 Tripodun bowl çapı 150 mm olacaktır.
3.9 Kapalı konum boyutları belirtilecektir.
3.10 Her bir tripodla birlikte gergi sağlanacaktır.
3.11 Listede belirtilen sayıda tekerlek (dolly) sistemi ve orta seviye gergi ayrıca teklif edilecektir.
3.12 Teklif edilecek tripod ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.
3.13 Teklif edilecek tripodlara uygun pan/tilt kafalar önerilecektir. Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.
3.14 Kafanın ağırlığı 4,5- 6.5 kg aralığında olacaktır.
3.15 Kafanın çalışma aralığı (Payload) 15kg-30kg aralığını sağlayacaktır. Center of Gravity/Payload grafiği verilecektir.
3.16 Tilt hareket aralığı en az + 60°/ - 60° olacaktır.
3.17 Pan hareket aralığı 360 ° olacaktır.
3.18 Kilit sistemi belirtilecektir.
3.19 Her bir kafa için iki adet standart boy pan kolu sağlanacaktır.
3.20 Gerekli tüm aksesuar ve aparatlar teklif edilecektir.
3.21 Pan tilt kafa ile birlikte sığacak şekilde taşıma çantası teklif edilecektir.
4. Heavy Duty Tripod Seti ve Aksesuarları
4.1 Tripodlar tek aşamalı (single stage) veya iki aşamalı olacaktır.
4.2 Tripod seti, tripod, pan/tilt kafa, iki standart pan kolu, dolly, gergi ve taşıma çantasından oluşacaktır.
4.3 Tripodun ağırlığı belirtilecektir.
4.4 Taşıma kapasitesi en az 120 kg olacaktır.
4.5 Yükseklik ayarlanabilir olacaktır.
4.6 Tripod yükseklik aralığı 66 cm-146 cm aralığını kapsayacaktır. Yükseklik aralığının kapsanabilmesi için gerekiyorsa yükseltici üniteler (elevation, krank, hat unit gibi) ile birlikte teklif edilecektir.
4.7 Yüksekliğin daha rahat ayarlanabilmesi için el ile çevirmeli krank mili (yükseltme mili) teklif edilecektir. Krank mili en az 36 cm yükseklik kazandırabilecektir.
4.8 Tripodun yapıldığı malzeme belirtilecektir.
4.9 Kilit sistemi açıklanacaktır.
4.10 Her bir tripod için tekerlek (dolly) ve orta seviye spreader sağlanacaktır.
4.11 Kapalı konum boyutları belirtilecektir.
4.12 Pan-Tilt kafalar pan ve tilt hareketlerini yumuşak bir şekilde yapabilecektir.
4.13 Teklif edilecek tripod ile birlikte kullanım için gerekli tüm aparatlar sağlanacaktır.
4.14 Tripodun ağırlığı belirtilecektir.
4.15 Kafanın çalışma aralığı (Payload) en az 15kg-60 kg olacaktır. Center of Gravity/Payload grafiği verilecektir.
4.16 Tilt hareket aralığı en az + 50°/ - 50° olacaktır.
4.17 Pan hareket aralığı 360 ° olacaktır.
4.18 Kilit sistemi belirtilecektir.
4.19 Her bir kafa için iki adet standart boy pan kolu sağlanacaktır.
4.20 Gerekli tüm aksesuar ve aparatlar teklif edilecektir.
4.21 Tripodun, Pan tilt kafa ile birlikte sığacağı şekilde taşıma çantası teklif edilecektir.
E. ÇOK AMAÇLI HD KAMERA, MĐNYATÜR HD KAMERA ve ROBOTĐK PAN/TĐLT SĐSTEMLERĐ
22 1. Çok Amaçlı HD Kamera ve Aksesuarları
1.1 Kamera, 2/3" ve 3 CCD elemanlı olacaktır. Teklif edilen kameraların dönüştürücü ünitelerinin cinsi belirtilecek (IT, AIT, DPM, Power HAD EX CCD vb gibi) ve çalışma şekli detaylı olarak açıklanacaktır.
1.2 Toplam element sayısı en az 1920x1080 (2.000.000, 2 Mega) olacak ve aktif eleman sayısı belirtilecektir.
1.3 Maksimum Defected (bozuk) piksel sayısı kanal başına en fazla 3 adet olacak ve seviyesi resim seviyesinin %5’inden daha fazla olmayacaktır.
1.4 Portatif (box) tip kameralar teklif edilecektir.
1.5 Kamera boyutları (WxHxD) 86-114mm x 103-130mm x 155-189 mm aralığında olacaktır.
1.6 Analog/Sayısal sinyal çevirimi en az 14 bit olacaktır.
1.7 Kameralar SMPTE 274M standardında tanımlanan 1920x1080/50/i formatında video üretebilecektir. Bu formatların yanı sıra üretilen ve SMPTE274M standartlarına uygun diğer video formatları varsa belirtilecektir.
1.8 Sinyal/Gürültü oranı en az 54 dB olacaktır.
1.9 Yatay Çözünürlük (Horizontal resolution) en az 1000 TV line olacaktır.
1.10 Modülasyon Derinliği (Modulation depth) en az 40 % olacaktır.
1.11 Kamera kafasında en az 1 adet 4 konumlu optik ND filtre bulunacaktır. Auto tracking white balance özelliği veya en az 2 konumlu renk sıcaklık filtreleri olacaktır ve cinsi belirtilecektir (optik veya elektronik). Filtreler Uzaktan Kontrol Ünitesi (RCU) üzerinden değiştirilebiliyor olacaktır.
1.12 Kameraların Hassasiyet değeri (Sensitivity) 2000 lux de en az F10 olacaktır.
1.13 Smear seviyeleri en az -125 dB veya daha iyi olacaktır.
1.14 Detay fonksiyonu, değişken shutter ve gain özelliği olacak ve uzaktan kontrol ünitesi üzerinden kontrol edilebilecektir.
1.15 Kararlılık (Stability): Kameralar 0ºC ile +40ºC arasında, ± 10 ºC ye kadarki ani sıcaklık değişimlerinde ve besleme voltajındaki ± 10% değişimlere rağmen kararlı biçimde çalışacaktır.
1.16 Kameralarda Genlock : 1xBNC analog BB, girişi ve Lens kontrol ve kamera kontrol giriş/çıkışı olacaktır.
1.17 Kameralar için Çıkış Sinyalleri (Output Signals)
En az 1x BNC HD1080-50i veya HD1080-50i /SD576-50i seçilebilir SDI çıkış
(SD-SDI çıkış için 16:9-4:3 seçme özelliği bulunacaktır. Bu özellik, opsiyonel kartlar veya SD-SDI çıkış harici down-converter ile de sağlanabilecektir)
1.18 Kameralar için uzaktan kontrol ünitesi teklif edilecektir.
1.19 Remote kontrol ünitesi üzerinden temel operasyonel kontrollerin (iris, master black, WB, BB gibi) tamamı buton/switch/menü üzerinden yapılabilecektir.
1.20 Remote kontrol üniteleri üzerinden filtreler (ND, ECC filtreleri gibi) kontrol edilebilecek, değiştirilebilecektir.
1.21 Boyutları mm cinsinden belirtilecektir.
2. Robotik Pan/Tilt Kafa Seti ve Aksesuarları
2.1 Portatif ENG tip ve box tip HD ve SD kameralara uygun robotik pan-tilt kafa önerilecektir.
2.2 Teklif edilecek robotik pan/tilt kafa baş aşağı kuruluma ve tripod üstü kullanıma uygun olacaktır.
2.3 Robotik Pan/Tilt Kafanın taşıma kapasitesi en az 15 kg olacaktır.
