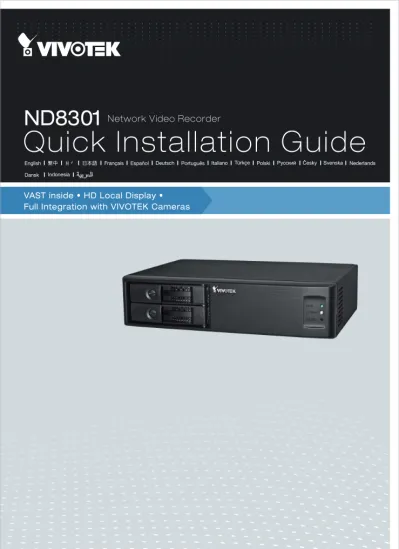

Quick Installation Guide
VAST inside • HD Local Display • Full Integration with VIVOTEK Cameras
All specifications are subject to change without notice.
Copyright 2013 VIVOTEK INC. All rights reserved. c P/N:625017301G Rev. 1.1
ND8301
Network Video RecorderVIVOTEK INC.
6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C.
|T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com
VIVOTEK USA, INC.
2050 Ringwood Avenue, San Jose, CA 95131
|T: 408-773-8686| F: 408-773-8298| E: salesusa@vivotek.com VIVOTEK Netherlands B.V.
Busplein 36, 1315KV, Almere, The Netherlands
|T: +31 (0)36 5389 149| F: +31 (0)36 5389 111| E: saleseurope@vivotek.com
English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska Dansk
Nederlands Indonesia
Ağ Video Kayıt Cihazından duman çıktığı görülür veya normal olmayan bir koku duyulursa Ağ Video Kayıt Cihazının elektrik bağlantısını kesin.
Ağ Video Kayıt Cihazını sudan uzak tutun. Ağ Kamerası ıslanırsa hemen kapatın.
Ağ Video Kayıt Cihazını televizyon ya da fırın gibi ısı kaynaklarının çevresine yerleştirmeyin.
Çalıştırma sıcaklığı için kullanım kılavuzuna başvurun.
Ağ Video Kayıt Cihazını doğrudan
güneş ışığına maruz bırakmayın. Ağ Video Kayıt Cihazını yüksek neme sahip ortamlara yerleştirmeyin.
Kurulum Öncesi Uyarılar
Yazılım CD’si ND8301
Garanti belgesi
Hızlı kurulum kılavuzu Güç Kablosu ve Adaptör
510000221G
Ambalajın İçindekileri Kontrol Edin
1
Takýlý IDE flaþtaki yazýlýmý silmeye veya yüklemesini kaldýrmaya çalýþmayýn. Kasayý açmayýn. Aksi halde garantimiz geçersiz kalacaktýr.
Türkçe
Fiziksel Tanım
2
Önden Görünüm
Arkadan Görünüm Disk 1
Disk 2
HDD LED’i Güç düðmesi ve LED
Sıfırlama düğmesi
RS-232 (ayrýlmýþ) LAN WAN
VGA
USB 2 kombo
USB 1 kombo
eSATA
Mikrofon Giriþi
Hat ÇýkýþýHat GiriþiDC gücü
Fan hava çýkýþý
ÖNEMLÝ:
Kasanýn arka tarafýnda 15 cm’lik bir açýklýk býrakmanýz önemlidir. Açýklýk, ýsýnýn atýlmasý için kasadan yeterli hava akýþýnýn saðlanmasý için ger- eklidir. Kasanýn her iki tarafýnda 5 cm açýklýk da gerekir.
Normal çalýþabilmesi için ortamda hava akýþý olmasýný saðlayýn. Sistemi kapalý bir kabine koyarak kasanýn etrafýndaki hava akýþýný engellemeyin.
15cm
5cm 5cm 5cm
SATA sabit diskler kullanýcý tarafýndan saðlanýr. Að video kaydedicisi çoðu satýþa hazýr SATA sabit sürücülerini zaten barýndýrmaktadýr.
1. Döner bezel kilidini açmak için düz tornavida kullanýn. Üzerindeki kolu çekerek sürücü bölmesi bezelini açýn.
Donanım Montajı
3
Bezel Kolu
2. Sabit diskinizi sürücü bölmesine takýn. Sabit diski sürücü bölmesine etiket tarafý yukarý ve konektör tarafý kasanýn içine bakacak þekilde yavaþça koyun. Sabit disk içeri itin.
Temas direncini hissettiðinizde itmeyi durdurun.
Bezel Kilidi
Türkçe HDD
Bezel Kolu 3. Sürücü bölmesi bezelini kapatýn.
4. 4-1. Yerine oturtmak için sürücü bölmesi bezelinin sol kenarýna basýn.
4-2. Bezel kilidini “kilitli” konuma getirmek için düz tornavida kullanýn.
Sürücü bölmesi doldurulurken sürücü bezelini her zaman kilitlemeniz gerekir. Bu, sabit sürücünün sýký bir þekilde takýlmasýný saðlar.
2
1
Bezel Kilidi
Arabirim Baðlantýlarý
LAN Internet
Router
1 2
3 4 5 6 7
LAN WAN
VGA USB aygýtlarý
Ses aygýtlarý
DC güç adaptörü
1 & 2. CAT5 veya daha kaliteli Ethernet kablolarý kameralara yerel, anahtarlý aðla veya istemcilere Internet üzerinden baðlayýn. Daha fazla bilgi için sonraki sayfaya bakýn.
3. DB15 VGA baðlantý noktasýný bir monitöre (en fazla 1920 x 1080 çözünürlüðe sahip) baðlayýn.
4. Klavye ve fare gibi USB aygýtlarý baðlayýn.
5. Harici bir eSATA depolama muhafazasý varsa eSATA baðlantý noktasýna baðlayýn.
6. Hoparlörleri veya mikrofonu telefon jaký konektörlerine baðlayýn.
7. Birlikte verilen 100 ~ 240 V DC güç adaptörünü baðlayýn. (50 ~ 60 Hz, 5 A)
Türkçe 1. Birlikte verilen güç adaptörünü bit cihaza prize baðlayýn.
2. Að kameralarýný NVR’nin LAN baðlantý noktalarýna baðlayýn.
3. NVR’ye Internet üzerinden eriþmek istiyorsanýz, NVR’yi Internet’e WAN baðlantý nok- tasý yoluyla baðlayýn. Tarayýcýnýn URL adresi alanýna http://<public IP>:3454 yazýlarak uzak PC’den bir web konsolu kurulabilir. Ancak, TCP baðlantý noktasý için yönlendiricide baðlantý noktasý iletme gerekli olacaktýr.
4. NVR’yi çalýþtýrmak için güç düðmesine basýn.
Router
Internet
Router
Ağ Üzerinde Kurulum
4
Varsayýlan Sabit IP: 192.168.1.10
LAN WAN
Anahtar
Kablosuz AP/
Yönlendirici
Ýstemciler
LAN ve WAN baðlantý noktalarý ayný veya farklý alt aðlara yapýlandýrýlabilir.
WAN baðlantý noktasý yoluyla baðlý kameralarýnýz varsa, WAN baðlantý noktasýnýn yönlendirici veya AP’deki bir DHCP sunucusundan bir IP adresi aldýðýndan emin olun. Almýyorsa, WAN baðlantý noktasý yoluyla algýlanan kameralar varsayýlan IP’leri kullanýr (örneðin 169.254.xx.xx) ve LiveClient yazýlýmý bunlarýn varlýðýný algýlayamaz.
NOT:
Varsayýlan: DHCP
Ýlk Yapýlandýrma
5
1. NVR’niz baþlatýldýðýnda, Kurulum Sihirbazý açýlýr. Ýlk kuruluma baþlamanýz gerekir.
Sistem katýþtýrýlmýþ IDE flaþtan baþlatýlýr. Yazýlým yüklemesi gerekmez.
2. Varsayýlan Kullanýcý adý ve Parolasýný admin ve admin olarak girin. Yetkisiz eriþimi önlemek için parolayý daha sonra deðiþtirmeniz önerilir.
3. Yapýlandýrmaya devam etmek için Ýleri düðmesini týklatýn ve yapýlandýrma iþlemini bitirmek için ekran talimatlarýný izleyin.
4. Að sayfasýna geçtiðinizde aþaðýdakileri unutmayýn:
4-1. Yerel aðýnýzda bir DHCP sunucusu varsa, “IP adresini otomatik al (DHCP)” öðesini seçebilirsiniz.
4-2. LAN baðlantý noktanýz kendisine baðlý kameralarla ayrýlmýþ bir anahtara baðlanýrsa, IP adreslerini kameralara el ile atayabilir ve LAN baðlantý noktasýnýn kendisi için adres atayabilirsiniz.
LAN baðlantý noktasý için varsayýlan statik IP 192.168.1.10’dur.
4-3. WAN baðlantý noktanýzý bir yönlendiriciye veya yönlendirme özellikli AP’ye ve sonra bir DSL veya Kablolu modeme baðlayýn.
5. Disk sayfasýnda, disk sürücülerinin önündeki onay kutularýný iþaretleyerek disk sürücülerini seçin. Tek disk oluþtur, RAID 0, RAID 1 Oluþtur veya Disk yapýlandýrma açýlýr menüsünden baþka bir seçenek seçin. Uygula’yý týklatýn ve yapýlandýrmanýn etkili olabilmesi için
Türkçe 6. Kamera sayfasýnda, yerel að yoluyla baðlý tüm kameralar kýsa bir aramadan sonra bir
Kamera listesinde görünmelidir. Kameralarýn adres alanýný týklatarak IP adreslerini el ile atayabilirsiniz. Ayrýca “IP adreslerini tüm kameralara ata” onay kutusunu seçip NVR’nin IP’leri kameralara atamasýný da saðlayabilirsiniz.
Baþlangýç kurulumunu bitirmek için Ýleri düðmesini týklatýn.
Tek tek deðiþiklikler yapmak için kameralarýn eriþim kimlik bilgilerine sahip olduðunuzdan emin olun.
Kullanıma Hazır
6
1. Sonra Kontrol Merkezi ekranýna gelirsiniz. Canlý görüntüleme ve kayýt ayarlarýný yapýlandýrmak için LiveClient veya Oynat düðmelerini çift týklatýn.
2. Canlý görüntüleme düzenini, kamera akýþ kare hýzýný ve diðer seçenekleri deðiþtirmek için LiveClient yardýmcý programýný açýn.
4. Canlý görüntüleme ve kayýt yapýlandýrmasýnýn sistemin sýnýrlarýný aþmadýðýndan emin olmanýz önemlidir:
Yerel ekranda canlý görüntüleme için varsayýlan akýþ 1, Tam HD 30 fps’ye kadar bir çözünürlükle yapýlandýrýlabilir. Akýþ 1 de sürekli kayýt için bir kaynaktýr.
Kameralarýnýzýn akýþ 1 çözünürlüðü 30 fps’de 1080 P’yi geçmez.
NVR, sistem kaynaklarýnýn etkili kullanýmý için otomatik olarak akýþ ekranýný ayarlayan Otomatik Akýþ Boyutu’nu destekler. Otomatik Akýþ Boyutu iþlevini devre dýþý býrakýrsanýz ve akýþ ayarlarýný el ile yapýlandýrýrsanýz yukarýda listelenen 3. 3-1. Varsayýlan olarak Toplu Kamera Ekleme penceresi kameralarý
yapýlandýrmanýza almak isteyip istemediðinizi sorar. Sormazsa, Yapýlandýrma menüsüne girebilir, Kamera Yönetimi > Toplu Kamera Ekleme’yi seçebilirsiniz.
3-2. Ara düðmesini týklatýn.
3-3. Kameralarý onay kutularýný iþaretleyerek seçin.
3-4. Tamam’ý týklatýn, önceki pencereye dönün ve Ekle düðmesini týklatýn.
Sýkýþtýrma MJPEG H.264
Çözünürlük 1080P 720P VGA CIF 1080P 720P VGA CIF
Kare oraný 15fps 30fps
bit hızına / video kalitesine göre Good 6Mbps 6Mbps 1Mbps 512kbps
Akýþ sayýsý - - 9 16 1 1 3 7
Sýkýþtýrma MPEG-4
Çözünürlük 1080P 720P VGA CIF
Kare oraný 30fps
bit hızına / video kalitesine göre 6Mbps 6Mbps 1Mbps 512kbps
Akýþ sayýsý 2 2 5 16
