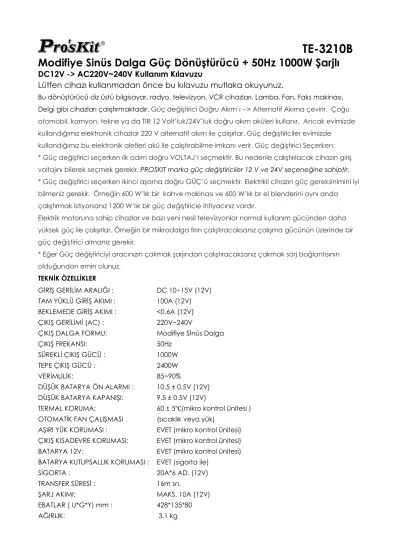

TE-3210B
Modifiye Sinüs Dalga Güç Dönüştürücü + 50Hz 1000W Şarjlı
DC12V -> AC220V~240V Kullanım Kılavuzu
Lütfen cihazı kullanmadan önce bu kılavuzu mutlaka okuyunuz.
Bu dönüştürücü diz üstü bilgisayar, radyo, televizyon, VCR cihazları, Lamba, Fan, Faks makinası, Delgi gibi cihazları çalıştırmaktadır. Güç değiştirici Doğru Akım’ı --> Alternatif Akıma çevirir. Çoğu otomobil, kamyon, tekne ya da TIR 12 Volt’luk/24V’luk doğru akım aküleri kullanır. Ancak evimizde kullandığımız elektronik cihazlar 220 V alternatif akım ile çalışırlar. Güç değiştiriciler evimizde
kullandığımız bu elektronik aletleri akü ile çalıştırabilme imkanı verir. Güç değiştirici Seçerken;
* Güç değiştirici seçerken ilk adım doğru VOLTAJ’I seçmektir. Bu nedenle çalıştırılacak cihazın giriş voltajını bilerek seçmek gerekir. PROSKIT marka güç değiştiriciler 12 V ve 24V seçeneğine sahiptir.
* Güç değiştirici seçerken ikinci aşama doğru GÜÇ’ü seçmektir. Elektrikli cihazın güç gereksinimini iyi bilmeniz gerekir. Örneğin 600 W’lık bir kahve makinası ve 600 W’lık br el blenderini aynı anda çalıştırmak istiyorsanız 1200 W’lık bir güç değiştiricie ihtiyacınız vardır.
Elektrik motoruna sahip cihazlar ve bazı yeni nesil televizyonlar normal kullanım gücünden daha yüksek güç ile çalışırlar. Örneğin bir mikrodalga fırın çalıştıracaksanız çalışma gücünün üzerinde bir güç değiştirici almanız gerekir.
* Eğer Güç değiştiriciyi aracınızın çakmak şarjından çalıştıracaksanız çakmak sarj bağlantısının olduğundan emin olunuz.
TEKNİK ÖZELLİKLER
GİRİŞ GERİLİM ARALIĞI : DC 10~15V (12V) TAM YÜKLÜ GİRİŞ AKIMI : 100A (12V) BEKLEMEDE GİRİŞ AKIMI : <0.6A (12V) ÇIKIŞ GERİLİMİ (AC) : 220V~240V
ÇIKIŞ DALGA FORMU: Modifiye Sİnüs Dalga ÇIKIŞ FREKANSI: 50Hz
SÜREKLİ ÇIKIŞ GÜCÜ : 1000W TEPE ÇIKIŞ GÜCÜ : 2400W
VERİMLİLİK: 85~90%
DÜŞÜK BATARYA ÖN ALARMI : 10.5 ± 0.5V (12V) DÜŞÜK BATARYA KAPANIŞI: 9.5 ± 0 V (12V) .5
TERMAL KORUMA: 60 ± 5Ԩ(mikro kontrol ünitesi ) OTOMATİK FAN ÇALIŞMASI (sıcaklık veya yük)
AŞIRI YÜK KORUMASI : EVET (mikro kontrol ünitesi) ÇIKIŞ KISADEVRE KORUMASI: EVET (mikro kontrol ünitesi) BATARYA 12V: EVET (mikro kontrol ünitesi) BATARYA KUTUPSALLIK KORUMASI : EVET (sigorta ile)
SİGORTA : 20A*6 AD. (12V) TRANSFER SÜRESİ : 16m sn.
ŞARJ AKIMI: MAKS. 10A (12V) EBATLAR ( U*G*Y) mm : 428*135*80
A IRLIK: Ğ 3.1 kg
EĞER BAĞLI CİHAZLARIN TOPLAM GÜÇ İHTİYAÇLARI GÜÇ DÖNÜŞTÜRÜCÜNÜN TOPLAM KAPASİTESİNİ AŞARSA VEYA UZUN BİR SÜRE CİHAZ ÇALIŞTIĞINDA CİHAZIN SICAKLIĞI 60 C ÜZERİNDEYKEN KORUMA DEVRESİ AKTİF HALE GELİR VE GÜÇ ÜRETİMİNİ KISITLAR.
60 C0
.
UYARI !!
Dönüştürücüyü daima aşağida belirtilen koşullari Sağlayan bir ortama yerleştiriniz:
(A) Havalandirmasi yeterli
(B) Direk güneş ışığı ya da ısı’ya maruz olmayan (C) çocuklarin erişemeyeceği konumda (D) su/nem, yağ ya da gres’ten uzak
(E)
Tüm yanici maddelerden uzakBu cihazla beraber floresan lamba kullanılmaz !!
BALLASTS Glow switch
Lamp AC IN
Power Factor Capacitor
a b
BATTERY LED DARK/LIGHT INDICATIVE CHART.
12V 13.5V
A
14.5V 13V
12.5V
BATTERY LIGHTLED
BATTERY BLINKSLED BATTERY
LIGHTLED BATTERY
LIGHTLED
14V
:CHARGER CURRENT
(24V) 0A 5A 4A 3A 2A 1A 7A 6A 8A 10A 9A
0A 2.5A 2A 1.5A 1A 0.5A 3.5A 3A 4A 5A 4.5A
(24V)
(28V) (27V) (26V)
(25V) (29V)
V 0.4(24V) V 0.2(12V)
LED DURUMU………ANLAMI
NORMAL LED–YANIYOR:.GÜÇ DÜĞMESİ “AÇIK”, GÜÇ DÖNÜŞTÜRÜCÜ BEKLEMEDE NORMAL LED-SÖNÜK:... GÜÇ DÜĞMESİ “KAPALI”
ŞARJ LEDİ-YANIYOR:…….BATARYA ŞARJ OLUYOR ŞARJ LEDİ-YANIP SÖNÜYOR : FULL BATARYA AC GİRİŞ LEDİ YANIYOR : ANA GÜÇ GİRİŞİ AÇIK
ON
NORMAL CHARGER
AC OUTLET
ŞARJ KONUMU
AC GİRİŞ GÜÇ KABLOSUNU ŞEHİR ŞEBEKESİNE BAĞLAYIN. KIRMIZI ŞARJ UCUNU DC BATARYANIN + UCUNA, SİYAH ŞARJ UCUNU DA
BATARYANIN – UCUNA BAĞLAYIN.
BATTERY HOME MAIN SOCKET
AC OUTLET
GÜÇ DÜĞMESİ AÇIK GÜÇ DÜĞMESİ KAPALI
YAVAŞ ŞARJ HIZLI ŞARJ
OFF
ON
SLOWLYCHARGING
QUICK CHARGING
FAN
TERMINAL
( + )
TERMINAL
( - )
WARNING:DC INPUT DO NOT REVERSE INPUT
POWER SWITCH AC OUTPUT SOCKET
AC OUTPUT
AC OUTLET
ON OFF
MAIN POWER IN FUSE
DİKKAT !! GİRİŞLERİ TERS ÇEVİRMEYİN. KIRMIZI KABLOYU AKÜNÜN (+) UCUNA SONRA DA SİYAH KABLOYU AKÜNÜN (-) UCUNA BAĞLAYIN
BATTERY
RED BLACK
UYARI SİNYALİ
Durum Uyarı sinyal döngüsü Kapanış sinyal döngüsü Düşük batarya
alarmı:
BI BI BI (duraklama) BEE BEE BEE (duraklama)
Aşırı ısınma alarmı: BI BI (duraklama) BEE BEE (duraklama) Aşırı yük alarmı: BI BI BI BI BI BI Sürekli ton
Not: BI, kısa bir uyarı tonu; BEE ise daha uzun bir uyarı tonudur.
İNVERTÖR KULLANIMI
1. ADIM: GÜÇ DÜĞMESİNİ KAPALI KONUMUNA ALIN.
ON
OFF
AC OUTLET
2. ADIM: HERHANGİ BİR CİHAZA BAĞLI İKEN ÖNCE İNVERTÖRÜ ÇALIŞTIRDIĞINIZDAN EMİN OLUN. DAHA SONRA CİHAZIN GÜCÜNÜ AÇIN
TURN ON FIRSTLY TURN ON
SECONDLY
DIKKAT !! Elektrikli cihazların toplam çıkış gücünün, dönüştürücünün çıkış kapasitesini aşmadığından emin olun.
BATTERY
UPS OLARAK KULLANIM
EĞER BU CİHAZIN UPS FONKSİYONUNU KULLANMAK İSTERSENİZ, DÖNÜŞTÜRÜCÜYÜ BİR YERE SABİTLEYİN VE DÜĞMESİNİ AÇIN.
ELEKTRİK KESİLDİĞİNDE CİHAZ ŞEHİR ŞEBEKESİNDEN BATARYA KULLANIMINA GEÇECEKTİR.
ON
OFF
BATTERY HOME MAIN SOCKET
