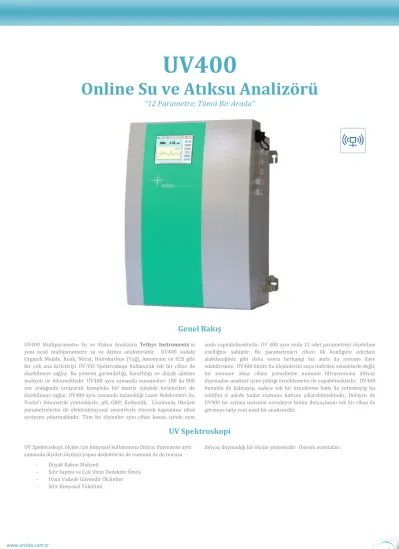

UV400 Online Su ve Atıksu Analizörü

(1)

UV400

Online Su ve Atıksu Analizörü

“12 Parametre; Tümü Bir Arada”

Genel Bakış

UV400 Multiparametre Su ve Atıksu Analizörü Tethys Instruments’ın yeni nesil multiparametre su ve Atıksu analizörüdür. UV400 sudaki Organik Madde, Renk, Nitrat, Hidrokarbon (Yağ), Amonyum ve H2S gibi bir çok ana kirleticiyi UV-VIS Spektroskopi kullanarak tek bir cihaz ile ölçebilmeyi sağlar. Bu yöntem güvenilirliği, kararlılığı ve düşük işletme maliyeti ile bilinmektedir. UV400 aynı zamanda numuneleri 180 ila 800 nm aralığında tarayarak kompleks bir matris içindeki kirleticileri de ölçebilmeyi sağlar. UV400 aynı zamanda bulanıklığı Lazer Nefelometri ile, Fosfat’ı fotometrik yöntemlerle, pH, ORP, İletkenlik, Çözünmüş Oksijen parametrelerini de elektrokimyasal sensörlerle ölçerek kapsamını ideal seviyeye çıkarmaktadır. Tüm bu ölçümler aynı cihaz kasası içinde aynı

anda yapılabilmektedir. UV 400 aynı anda 12 adet parametreyi ölçebilme özelliğine sahiptir. Bu parametreleri cihazı ilk konfigüre ederken alabileceğiniz gibi daha sonra herhangi bir anda da sisteme ilave edebilirsiniz. UV400 bütün bu ölçümlerini suya indirilen sensörlerle değil, bir numune alma cihazı prensibiyle numune filtrasyonuna ihtiyaç duymadan analizör içine çektiği örneklemeler ile yapabilmektedir. UV400 bununla da kalmayıp, sadece tek bir örnekleme hattı ile yetinmeyip bu teklifini 6 adede kadar numune hattına çıkarabilmektedir. Dolayısı ile UV400 bir arıtma tesisinin neredeyse bütün ihtiyaçlarını tek bir cihaz ile görmeye talip yeni nesil bir analizördür.

UV Spektroskopi

UV Spektroskopi, ölçüm için kimyasal kullanımına ihtiyaç duymayan aynı zamanda ölçülen ölçümü yapan dedektörün de numune ile de temasa

ihtiyaç duymadığı bir ölçüm yöntemidir. Önemli avantaları:

- Düşük Bakım Maliyeti

- Sıfır Sapma ve Çok Uzun Dedektör Ömrü - Uzun Vadede Güvenilir Ölçümler - Sıfır Kimyasal Tüketimi

(2)

Yazılım ve Elektronik Aksam

Yazılım

Tethys Instruments ürettiği cihazlar için bütün elektronik devreleri ve gerekli yazılımı kendisi geliştirir. Geliştirilen yazılımlar 3. parti işletim sistemleri üzerinde çalışmadığı için çok daha hızlıdır. Cihazın açılması sadece birkaç saniyedir. Yazılım güncelleştirmeye son derece açık ve cihaz üzerinde yerleşik USB portundan kolayca kullanıcı tarafından güncellenebilmektedir. Yine bu USB girişi sayesinde ölçümler ve cihaza yapılan her türlü konfigürasyon USB disklere kaydedilebilmekte, kaydedilmiş konfigürasyon USB diskten tekrar cihaza kolaylıkla yüklenebilmektedir. Dolayısı ile cihaz konfigürasyonunu bozma endişelerinde uzakta cihazınızı güvenle kullanabilirsiniz.

Dil ve Ekran

Cihaz birçok farklı dili de destekler yapıdadır:

Türkçe Almanca

İngilizce Hollandaca

İspanyolca Çince

İtalyanca Fransızca

Cihaz 5,7” lik dokunmatik, renkli ve Türkçe ekranı ile bütün parametreleri en kolay şekilde izleyebileceğiniz çok farklı arayüz seçeneklerine sahiptir.

Ekran üzerindeki film tabakası cihazı çizilme, solvent, asit-baz teması endişelerinden uzakta kullanmanızı sağlar.

Donanım

Kasa

Yeni mekanik tasarımı ile UV400, 12 parametreyi küçültülmüş kasası içinde daha uygun bir maliyetle ölçebilmektedir. Cihazın kasası paslanmaz çelikten mamul olup IP65 koruma sınıfına sahiptir ve arıtma tesisinin ağır şartlarında dış ortama monte edilebilmektedir. Cihaz her şeyi ile tam otomatik olarak çalışmakta ve haftalarca herhangi bir kullanıcı müdahalesi olmadan çalışabilmektedir.

USB Arayüz

Cihaz, konfigürasyon ayarlarını, ölçüm verilerini ve yazılın güncellemelerini saklamak üzere USB disk kullanımı için USB girişine sahiptir.

Ethernet & WiFi

Cihaz yerel ağ ve internet üzerinden uzak erişime müsaade eder. Bunun için kablolu ağ bağlantısı kullanabileceğiniz gibi, kablosuz bağlantı seçeneğini de kullanabilirsiniz.

RS232 & MODBUS

Cihaz güncel saha otomasyonları ile entegre çalışmak üzere MODBUS arayüze sahiptir. Bu yöntem, ölçülen verileri SCADA yapılarına aktarmanın ötesinde ileri teşhis ve kontrol imkânları sunar.

GSM ve Karasal MODEM

Cihaz uzak erişim için GSM ve Karasal MODEM seçeneklerine sahiptir. Bu şekilde cihaz NetScan yazılımı ile kontrol edilebilir, sorunlar teşhis edilebilir ve veriler yerel bilgisayara indirilebilir.

(3)

Alarm

Cihaz eklenen röle modülleri ile istenilen limit değer aşımlarında istenilen kontrolleri yapabilmektedir. Röleler modüler yapıda olup, herhangi bir anda ana kart üzerine eklenip, çıkarılabilir.

4-20 mA Çıkışlar

Cihaz geleneksel SCADA sistemleri ile de çalışabilmek üzere analog çıkışlara sahiptir. Analog çıkışlar modüler yapıda olup, herhangi bir anda ana kart üzerine eklenip, çıkarılabilir.

Örnekleme

Cihaza numune akışı sürekli olarak yapılabildiği gibi entegre peristaltik pompalar ile de yapılabilmektedir. Bu şekilde nehir yataklarından, arıtma tesisi havuzlarından ya da borulardan örnekleme yapılabilmektedir.

Yüksek askıda katı madde içeren sularda dahi numune homojenizasyonuna, filtrasyonuna gerek yoktur. Patentli akış hücresi ve çok geniş hortum çapı tıkanmaların önüne geçmektedir. Yüksek katı oranlarının olduğu durumlarda AKM girişimi riski bulunan parametrelerin ölçümlerde cihaza çökelme için gerekli ön tanımlı süreler girmek mümkündür.

Antifriz Mekanizması ve Isıtmalı Kabin

Kış aylarında numune hortumunun donması gibi durumlara karşılık ısıtmalı hatlar kullanılabilmektedir. Ayrıca UV400’ün kasasına entegre ısıtıcı ise cihazın içindeki hidrolik aksamın donma noktası üzerinde çalışmasını sağlar.

Çok Kanallı Ölçüm

Cihazın ölçüm yaptığı örnekleme hat sayısı “Multiplexer” denen numune sıralayıcıları ile 6 adede kadar çıkabilmektedir. Bu şekilde girişten, havalandırma havuzundan, son çöktürme havuzu dağıtım yapısından ve arıtma çıkışından numuneleri aynı cihaz ile analiz etmek mümkündür. Bu uygulamada cihaza eklenen 6 adet röle modülü, harici vanaları kontrol edebildiği gibi harici pompaları da kontrol ederek numune akışını sağlamaktadır.

Otomatik Temizleme

Cihaz tıkanmaların önüne geçmek için otomatik kimyasal temizleme sistemine sahiptir. Bu temizleme ile hortumlar ve akış hücresi %5’lik sülfürik asit ile ön tanımlı aralıklarla temizlenmektedir. Günde 1 kez temizleme periyodunda 2lt’lik şişe ile 2 haftalık kullanım mümkündür.

ATEX

UV400 ATEX ortamlarda kullanılmak için ATEX kabinlere yerleştirmeye uygun yapıdadır.

İşletme

Maliyet

UV400’ün işletmesi son derece kolay ve düşük maliyetlidir. UV400 çoğu parametre için hiç kimyasal kullanmazken, bazı parametrelerde ise minimum maliyetli kimyasalları minimum düzeyde kullanmaktadır.

Periyodik olarak değiştirilmesi gereken parçalar; peristaltik pompa başlığı ve hortumundan ibarettir. Ölçümlerde kullanılan UV Xenon lambanın 10⁹ flaşlık ömrü vardır. Bu ise dakida bir ölçüm ile 10 yıla varan bir kullanım ömrü demektir.

Hız

Çoğu parametre için ölçüm süresi 10 saniye civarındadır. Amonyum ve H2S (Gaz Fazında Ölçüm), Fosfat (Fotometrik Ölçüm) parametreleri için ise ölçüm süresi 3 dakika civarındadır.

Tıkanma Yok

Optik hücrelerde ve hortumda tıkanmaların önüne geçmek için analizörde entegre otomatik temizleme sistemi mevcuttur. Bu temizleme ile hortumlar ve akış hücresi %5’lik sülfürik asit ile ön tanımlı aralıklarla temizlenmektedir.

(4)

UV400 Teknik Özellikleri Ekran 5,7” Renkli Dokunmatik Ekran (320x240 piksel) Veri Kaydı 3000 Adet (Her Parametre İçin)

Giriş/Çıkış Arayüzleri Toplam 12 Adet Giriş ve/veya Çıkış Modül Soket (Dahil değil, ayrıca seçilmeli) WiFi (IEEE 802.11 B)

Ethernet10 Base-T Sıcaklık

RS232 (Hyperterminal) RS485 (MODBUS)

USB (Veri indirme ve Güncelleme)

Akış 0-5 L/dak (ortalama 0,5 l/dak)

Numune Basıncı 0-5 Bar

Numune Sıcaklığı 0-50˚C

Ortam Sıcaklığı 0-60˚C (NH4 ve H2S’de maks 50˚C) Ölçüm Süresi UV Ölçümler: 10s <

H2S, Amonyum, Fosfat: 3 dakika

Ölçüm Aralığı Sürekli ya da 1 – 720 Dakika Arası Ayarlanabilir

Kimyasal Tüketimi Temizleme: %5’lik H2SO4 (Günde 1 Temizleme ile Ayda 4 L Tüketim) H2S ve Amonyum: 5,5 ml NaOH/Ölçüm

Bakım Aralığı 6 Ay (Kimyasal Değişimleri Hariç)

Haberleşme USB, RS232, RS485, WiFi (IEE802.11B), Ethernet 10 Base T (IEEE802.3) Sertifikalar CEM EN50081-2, EN50082-2, EN55011, CE, ISO 15839

CE Standartları EN 61010-1, EN 61326, IEC 61010-1, IEC 61326

Temizleme Otomatik Asitle Temizleme

Besleme 90-264 VAC / 50 VA / 50-60Hz – 12-15V DC, 3A

Boyutlar 560 x 390 x 280 mm (GxYxD)

Montaj Tipi Duvara Montaj ya da Masaüstü

Ağırlık 18-32 kg (Seçilen Parametrelere Bağlı Olarak)

Kabin Malzemesi Inox 316L

Koruma Sınıfı IP65 /NEMA4X

(5)

Ölçülen Parametreler Organik Madde Modülü

Organik Madde Ölçüm Modülü

- UV Emilim Prensibi ile 254 nm’de Beer-Lambert Kuralına Göre Ölçüm - COD, TOC ve BOD’ye Laboratuvar Çalışması İle Korrele Edilebilir

Ölçümler

- DIN38404-C3 Standardında Ölçüm - Referans Fotodedektör ile Güvenilir Ölçümler - 10 Saniye Ölçüm Süresi

- Entegre Bulanıklık Kompanizasyonu

- İçme Suyu, Soğutma Kuleleri, Evsel ve Endüstriyel Atıksular İçin Farklı Ölçüm Aralıkları

- Entegre Otomatik Temizleme Sistemi ile Otomatik Sıfırlama

Parametre Katalog

No Tanımı Ölçüm Aralığı Minimum Tayin Limiti Hassasiyet

DOC-H

Çözünmüş Organik Karbon – Yüksek Aralık

254 nm UV Emilim – Yüksek Aralık

0-2000 Abs/m

~0-20000 mg/l

1,0 Abs/m

<36mg/L

%2> (Tüm Aralık)

± 10mg/L

DOC-M

Çözünmüş Organik Karbon – Orta Aralık

254 nm UV Emilim – Orta Aralık

0-600 Abs/m

~0-1000 mg/l

0,3 Abs/m

<2mg/L

%2> (Tüm Aralık)

± 0,5mg/L

DOC-L

Çözünmüş Organik Karbon – Düşük Aralık

254 nm UV Emilim – Düşük Aralık

0-200 Abs/m

~0-100 mg/l

0,1 Abs/m

<0,2mg/L

%2> (Tüm Aralık)

± 0,05mg/L

Nitrat Modülü

Nitrat Ölçüm Modülü

- UV Emilim Prensibi ile 210-220 nm’de Beer-Lambert Kuralına Göre Ölçüm

- Doğrudan mg/l Olarak Ölçüm

- Referans Fotodedektör ile Güvenilir Ölçümler - 10 Saniye Ölçüm Süresi

- Entegre Bulanıklık Kompanizasyonu - NO2+NO3 Ölçümü

NO3 Nitrat 0-100 mg/l <0,2mg/L ±0,03mg/L

0-200 mg/l <0,4mg/L ±0,06mg/L

(6)

Renk Modülü

Renk Ölçüm Modülü

- UV Emilim Prensibi ile 350 nm’de Beer-Lambert Kuralına Göre Ölçüm - Hazen (Pt-Co) Biriminde Ölçüm

CO-H Renk – Yüksek Aralık 0-1000 Pt-Co 0,3mg/L Pt-Co ±0,5mg/L (0,16%)

CO-L Renk – Düşük Aralık 0-100 Pt-Co 0,3mg/L Pt-Co ±0,2mg/L (0,6%)

Fosfat Modülü

Fosfat Ölçüm Modülü

- Düşük Aralıkta Stannous Chloride Ölçüm Yöntemi(Mavi) o 0-2 mg/L PO4-P

o 470 nm’de Ölçüm

- Yüksek Aralıkta Molybdovanadate Ölçüm Yöntemi (Sarı) o 0,2-20 mg/L PO4-P

o 630 nm’de Ölçüm -

- 3 dk Ölçüm Süresi

- Entegre Otomatik Temizleme Sistemi ile Otomatik Sıfırlama - Açık Formüllü Standart Kimyasallar ile Ölçüm

PO4-H Fosfat – Yüksek Aralık 0,2-20 mg/l PO4-P <0,05mg/L ±0,4mg/L

PO4-L Fosfat – Düşük Aralık 0-2 mg/l PO4-P <0,003mg/L ±0,01mg/L

(7)

PAH Modülü

PAH Ölçüm Modülü

- Flüoresan Ölçüm Yöntemi - Xenon Flaş UV Lamba

- Aromatik Hidrokarbon, Klorofil A, Rhodamine Ölçümüne Uygun (Lütfen Seçtiğiniz Parametreyi Siparişte Belirtiniz)

- Entegre Otomatik Temizleme Sistemi ile Otomatik Sıfırlama - Girişim Filtreli Fotomultiplier

PAH Poly Aromatik Hidrokarbonlar

0-2 ppm <0,012mg/L ±0,02mg/L

0-10 ppm <0,03mg/L ±0,1mg/L

0-150 ppm <0,5mg/L ±1,5mg/L

CHLOA Chlorophyll A 0-300 ppb

Bulanıklık Modülü ile Yapılan Ölçümler

Bulanıklık ve AKM Ölçüm Modülü - 90˚C Saçılan Işık Ölçüm Yöntemi - 880 nm’de Ölçüm

- Bulanıklık ve Askıda Katı Madde Ölçümü - Ortam Renginden Etkilenme Yok - 0-50˚C Çalışma Aralığı

- 0-100 NTU ve 0-1000 NTU Bulanıklık Ölçüm Aralığı - 0-1000 mg/l ve 0-30000 mg/l Ölçüm Aralığı - Otomatik Temizleme Sistemi

SS-H Askıda Katı Madde– Yüksek Aralık 0-30000 mg/l 250 mg/l %5

SS-L Askıda Katı Madde– Düşük Aralık 0-1000 mg/l 2 mg/l %5

IRTURB-H Bulanıklık – Yüksek Aralık 0-1000 NTU 0,1 NTU %5

IRTURB-L Bulanıklık – Düşük Aralık 0-100 NTU 0,01 NTU %5

(8)

Amonyum Modülü

Gaz Fazında Amonyum Ölçüm Modülü

- NaOH İlavesi pH’ı Arttırılan Numunede NH4’den NH3 Formuna Dönüştürülen Amonyumun UV Olarak Ölçülmesi Prensibi - Gaz Fazında FFT ile UV Emilim Yöntemi

- 204 nm’de UV Ölçüm

- Renk ve Bulanıklık Girişimi Yok - 3 dk’nın Altında Ölçüm Süresi

- Nehir ve Evsel Atıksu’da Hiçbir Girişim Parametresi Yok - Yüksek AKM Oranlarında Dahi Sorunsuz Ölçüm - Her Ölçümde Otomatik Sıfırlama

- Sadece NaOH ile Ölçüm

- Entegre Otomatik Temizleme Sistemi

NH4 Amonyum

0-10 mg/l NH4-N <0,5mg/L ±0,2mg/L

0-100 mg/l NH4-N <0,5mg/L ±0,3mg/L

0-5000 mg/l NH4-N <6mg/L ±3mg/L

H2S Modülü

Gaz Fazından H2S Ölçüm Modülü

- HCl İlavesi ile pH’ı Düşürülen Numunede Gaz Fazına Geçirilen H2S’in Gaz Fazında UV Olarak Ölçülmesi Prensibi

- Gaz Fazında FFT ile UV Emilim Yöntemi - 190-300nm Arasında Spektral Bant Taraması - Renk ve Bulanıklık Girişimi Yok

- Nehir ve Evsel Atıksu’da Hiçbir Girişim Parametresi Yok - 3 dk’nın Altında Ölçüm Süresi

- Yüksek AKM Oranlarında Dahi Sorunsuz Ölçüm - Her Ölçümde Otomatik Sıfırlama

- Sadece HCl ile Ölçüm

- Entegre Otomatik Temizleme Sistemi

H2S Hidrojen Sülfür 0-10 mg/l H2S ±0,6mg/L(3%) <0,2mg/L

0-100 mg/l H2S ±6mg/L (3%) <2mg/L

UV-VIS Emilim Modülü ile Yapılan Ölçümler Parametre Katalog

SPECTRA UV-VIS Spektrograf Modülü – 2 Parametre Dahil

- Nitrat, DOC, Renk ve PO4 Ölçümü için Uygun

- Dalgaboyu ayarı gerektiren zorlu uygulamalar için önerilir

180-800 nm Yukarıda Belirtilen Aralıklar Geçerlidir

%2> (Tüm Aralık)

(9)

Elektrokimyasal Sensörlerle Yapılan Ölçümler Parametre Katalog

MCL2+ELCL2 Klor 0-2 mg/l

MPH+ELL2 pH Ölçümü

- Entegre PT100 Sıcaklık Sensörü - Kombine Tip Elektrot

- Cam Gövde - AgCl Referans - IP68 Koruma Sınıfı

0-14 pH 0-130˚C Sıcaklık

%1

MORP+ELORP ORP Ölçümü -2000 mV - +2000 mV

MCOND+ELCOND İletkenlik Ölçümü - k=1.0 cm^-1

- Entegre PT100 Sıcaklık Sensörü

0-10000 µS/cm 0-80˚C Sıcaklık

MDO+ELDO-F Çözünmüş Oksijen Ölçümü - Optik Flüoresan Ölçüm Tekniği - Entegre PT100 Sıcaklık Sensörü - Membran, elektrolit gibi sarflar

içermez

- Susuz ortamda çalışabilir - Basınç ve Tuzluluk

Kompanizasyonu - Paslanmaz Çelik 316L/DIN

1.4435 Gövde, FDA Onaylı Silikon ve EPDM Sızdırmazlık Parçaları

- 0-50˚C Çalışma Aralığı - IP68 Koruma Sınıfı

0,01-20 mg/l 0-80˚C Sıcaklık

0,01 mg/l 0,025 mg/l (25˚C’de)

(10)

Opsiyonlar

Parametre Tanım

MUX Her İlave Kanal İçin Multiplexing Sistemi (Çok Kanallı Ölçüm) - 1 İlave Kanal

- Multiplexing Sistemi İçin Özel Yazılım

- Multiplexing Sistemi İçin 1 Röle Modülü (2A/220 V) P-EXT-0,6 Harici Peristaltik Pompa (Basınçsız Hatlar İçin)

- 0,6 L/Dakika Debi

- Hortum Ömrünü Uzatmak İçin Aralıklı Kullanım İmkanı - 5m< Yatay ve 2m< Dikey Mesafeler İçin Önerilir P-EXT-0,9 Harici Peristaltik Pompa (Basınçsız Hatlar İçin)

- 0,94 L/Dakika Debi

- Hortum Ömrünü Uzatmak İçin Aralıklı Kullanım İmkanı - 5m> Yatay ve 2m> Dikey Mesafeler İçin Önerilir

EL-HLD Elektrot Akış Hücresi

- PG 13.5 Elektrot Tarafı ve 6,4x9,6 - Pleksiglas Malzeme

MI4-20 4-20 mA Giriş Modülü

- 1 x İzole Edilmiş 4-20 mA Giriş - İmdedans: 100 Ohm

MIL Dijital Giriş Modülü

- Giriş 1: Ölçüm İçin Harici Pulse Komutu - Giriş 2: Ölçüme Müdahale

- İzole Edilmiş 0-24 VDC Girişler - İmpedans: >10 KOhm

MO4-20 4-20 mA Çıkış Modülü

- 1 x İzole Edilmiş 4-20 mA Çıkış - Aktif Çıkış, Maks Yük 500 Ohm

MRELAY Röle Modülü

- Kontakt Sınıfı: 2A/220V

MNET Ethernet Arayüzü

- Ethernet 10 Base-T (IEEE 802.3)

MTI133 Karasal Modem

- Endüstriyel Modem 33,6 Kbps V34+

- DIN Raya Montaj

- Analizörden 24 VDC Besleme

MWIFI WiFi Arayüzü

- WiFi Ağlara Bağlantı - 300m Açık Alan Menzili

- Güvenli Veri Aktarımı (WEP Anahtarlama)

- Sanal Kablo, Infrastructure ve COM Port Yönlendirme Özellikleri

MGSM GSM Modem

- Çift Bant (EGSM 900/1800 MHz - Entegre SIM Kart Okuyucu - R & TTE Onaylı

İletişim:

Envita Su Analiz Cihazları ve Çevre Teknolojileri Sanayi ve Ticaret Ltd. Şti.

Gazi Mahallesi Şenol Caddesi. No:22/2 Yenimahalle/Ankara

Fax: 0312 2212164 bilgi@envita.com.tr www.envita.com.tr Tel: 0312 2225606
