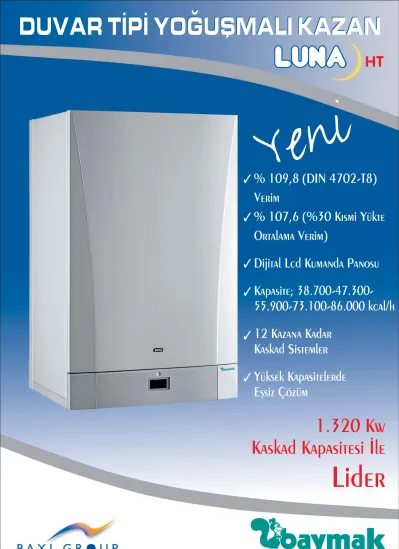

Lider. DUVAR T P YO UfiMALI KAZAN. DUVAR T P YO UfiMALI KAZAN Kw Kaskad Kapasitesi le

(1)

DUVAR T‹P‹ YO⁄UﬁMALI KAZAN DUVAR T‹P‹ YO⁄UﬁMALI KAZAN

1.320 Kw Kaskad Kapasitesi ‹le

Lider

% 109,8 (DIN 4702-T8) Verim

% 107,6 (%30 K›smi Yükte Ortalama Verim)

Dijital Lcd Kumanda Panosu Kapasite; 38.700-47.300- 55.900-73.100-86.000 kcal/h 12 Kazana Kadar

Kaskad Sistemler

Yüksek Kapasitelerde

Eﬂsiz Çözüm

(2)

1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 1 3 1 4 Bazik

Asidik Nötr

Yo¤uﬂma Suyu

PH seviyesi 3 ile 5 aras›nda bir asitlik oran›nda oluflan yo¤uflma suyu flehir kanalizasyon sistemine b›rak›labilir. Bu durumda yo¤uflma suyu PH 6.5 seviyelerinde nötrlenecektir. Büyük kaskad sistemlerde saatte 25 - 30 lt. aras›nnda oluflan yo¤uflma suyunun nötrlenmesi ve bu flekilde derenaj edilmesi gerekebilir. Yerel yönetimlerin yo¤uflma suyunun tahliyesi için farkl› yapt›r›mlar› olabilir.

AS‹D‹K YO⁄UﬁMA SUYU TAHL‹YES‹

111%

GİRİŞ ISITMA GÜCÜ (ÜST ISIL DEĞER) 100%

GİRİŞ ISITMA GÜCÜ (ALT ISIL DEĞER) 90%

ÇIKIŞ ISITMA GÜCÜ

k l a s i k k a z a n l a r

Çıkış Isıtma Gücü

gizli ›s› kayb›

11%

yanma ›s› kay›plar› (taﬂ›n›m ve ›ﬂ›n›m) 10%

yoğuşmalı kazanlar

111%

GİRİŞ ISITMA GÜCÜ (ÜST ISIL DEĞER) 109.5%

GİRİŞ ISITMA GÜCÜ (ALT ISIL DEĞER) 108%

ÇIKIŞ ISITMA GÜCÜ

Çıkış Isıtma Gücü

108%

faydalan›lamayan yo¤uﬂma ›s›s›

1,5%

yanma ›s› kay›plar› (taﬂ›n›m ve ›ﬂ›n›m) 1,5%

• Buhar› yo¤uflturan özel ›s› eflanjörü ile yo¤uflmadaki gizli ›s› bacadan geri kazan›ld›¤› için yo¤uflmal› kazanlar klasik kazanlara göre daha verimlidir.

• ‹lave olarak yo¤uﬂmal› kazandaki modülasyonlu fan yanma prosesinin her kapasite ihtiyac›nda sabit verimlilikte olmas›n› garanti eder.

• Bununla birlikte baca s›cakl›¤›n›n düflük olmas› sebebiyle yanma esnas›nda ve kalorifer tesisat›nda oluflan ›s› kay›plar› çok düflüktür (45- 50˚C yo¤uflmal› kazan, 120-140˚C klasik kazan baca s›cakl›klar›).

• Emisyon de¤erleri normal yanmaya göre CO’ da % 80 ve NOX’de % 90 oran›nda daha düﬂüktür. Bu sayede do¤al enerji kaynaklar›ndan tasarruf edildi¤i gibi, çevre de korunmuﬂ olur.

• Yüksek verimli yo¤uﬂmal› kazanlar›n y›ll›k CO2 emisyon de¤erleri standart verime sahip olan kazanlara göre ortalama % 20 daha azd›r.

Neden Yo¤uﬂmal› Kazan Seçilmeli?

Yanma odas›n› terk eden s›cak baca gazlar› yo¤uflma odas›nda ›s›s›n› kaybeder. S›cakl›¤› düflen baca gazlar›n›n büyük k›sm› burada yo¤uflur. Ancak fan taraf›ndan süpürülen yanm›fl gazlar›n baca içerisinde yo¤uflmas› devam etmektedir. Bu esnada yo¤uflan asidik su baca kollektörü üzerinden kazan sifon bölümüne aktar›l›r. Baca gazlar›n›n s›cakl›¤›n›n tehlikeli seviyelere ulaflmamas› için sürekli elektronik olarak kontrol edildi¤i limit termostad kollektör üzerinde bulunmaktad›r.

Paslanmaz çelik yanma odas›nda ve kazan bacas›nda oluflan yo¤uflma sular› 2 ayr› hat ile tahliye sifonuna ulafl›r. Yo¤uflma suyu bu sifon üzerinden derenaj edilir. Yo¤uflma suyunun PH seviyesi 3’lere varan asidik yap›s›na dayan›kl› bir kompozit malzeme kullan›lm›flt›r.

Is›tma devresi dönüfl suyu yanma odas›n›n üst bölümünde s›cak baca gaz› ile sarmal çelik eflanjörlerde çarp›flarak ön ›s›t›l›r. Bu aflamada baca gaz› s›cakl›¤› yüksek ›s› transferinden dolay› h›zla düfler. Bu düflüfl sonucunda baca gaz› içerisindeki su buhar› gaz halden s›v› hale geçerek yo¤uflur. Yo¤uflan su baca gaz›

içerisindeki emisyon gazlar›n›n (CO,NOx) bir k›sm›n› bünyesine alarak asidik özellikler kazan›r. Asidik yo¤uﬂma suyu paslanmaz çelik yanma odas›na zarar veremez.

POLYPROPILEN YO⁄UﬁMA S‹FONU

POLYPROPILEN BACA KOLLEKTÖRÜ

PASLANMAZ ÇEL‹K YANMA ODASI

(3)

Kullan›m Suyu Devresi Açma/ Kapama Fonksiyonu Butonu

Is›tma Devresi Ayarlama Butonu

Kullan›m Suyu S›cakl›k Ayar Butonu

Reset

(Yeniden Baﬂlatma/

Çal›ﬂt›rma Butonu)

Program Eriﬂimi ve Atlama Butonu

Parametre Ayarlama Butonu (Azalan De¤er)

Parametre Ayarlama Butonu (Artan De¤er) Is›tma Devresi Ayarlama

Butonu Bilgi Görüntüleme Butonu:

- Kullan›m Suyu S›cakl›¤› Ayar›

- D›ﬂ Hava S›cakl›¤› (harici sensör ba¤lant›s› var ise)

HT

1.450, 1.550, 1.650, 1.850, 1.1000

Baca maaliyeti düﬂürülmüﬂ kabin içi çat› kaskad uygulamas› 12 Luna HT 1.1000 kazan kaskad uygulamas›

Orjinal baca ve hidrolik kitleri kullan›ld›¤› kaskad uygulamas› 6 Luna HT kazan orjinal hidrolik kit ba¤lant›l› kaskad uygulamas›

Luna Ht Duvar Tipi Yo¤uﬂmal› Kazanlarda Dokunmatik

LCD Ekran Üzerinden Bilgisayar Kontrolü

(4)

Kaskad Sistemlerde Hidrolik Grup Ba¤lant› Seti

Tek Kazan Hidrolik Grup (45 - 55 - 65 Kw)

Kaskad Hidrolik Grup (45 - 55 - 65 Kw)

Hidrolik Pompa Grubu (85 - 100 Kw)

Tek Kazan Hidrolik Kollektörü (85 - 100 Kw)

Kaskad Hidrolik Kollektörü (85 - 100 Kw)

80 - 100 Kw Kaskad Hidrolik Kit Ba¤lant›s›

45 - 55 -65 Kw Kaskad Hidrolik Kit Ba¤lant›s›

(1)

(3) (2)

(1) ‹ki kazan için baca borusu kiti (2) Üçüncü kazan için baca borusu kiti (3) Baca ba¤lant› kiti (yo¤uﬂma kab› ile birlikte)

(45-55-65 KW DN 125 çap›nda, 85-100 KW DN 160 çap›nda kullan›lmaktad›r.)

Kaskad Sistemi ‹çin Baca Ba¤lant›s›

• Luna HT 45-55-65 KW kaskad kollektör grubu

• Kazan ç›k›ﬂ hatt›nda 3 bar emniyet ventili

• Kazan dönüﬂ hatt›nda sirkülasyon pompas›

(DAB VA - 65130)

• Kazan ç›k›ﬂ ve dönüﬂ hatlar›nda küresel vana

• Kazan dönüﬂ hatt›nda genleﬂme tank› ba¤lant› a¤z›

• Kazan dönüﬂ hatt› çap›nda çekvalf

• Nikel kaplama rekorlu ba¤lant›

borular›

• Luna HT 45-55-65 KW tek kazan hidrolik grubu

• Kazan ç›k›ﬂ hatt›nda 3 bar emniyet ventili

• Kazan dönüﬂ hatt›nda sirkülasyon pompas›

(DAB VA - 65130)

• Kazan ç›k›ﬂ ve dönüﬂ hatlar›nda küresel vana

• Kazan dönüﬂ hatt›nda genleﬂme tank› ba¤lant› a¤z›

• Kazan dönüﬂ hatt› çap›nda çekvalf

• Nikel kaplama rekorlu denge kab› ve ba¤lant› borular›

• Luna HT 85-100 KW hidrolik pompa grubu

• Kazan ç›k›ﬂ hatt›nda blok 3 bar emniyet ventili

• Kazan dönüﬂ hatt›nda sirkülasyon pompas› (DAB A 80-180 XM)

• Kazan ç›k›ﬂ ve dönüﬂ hatlar›nda küresel vana

• Kazan dönüﬂ hatt›nda genleﬂme tank› ba¤lant› a¤z›

• Kazan dönüﬂ hatt› çap›nda çekvalf

• Nikel kaplama rekorlu ba¤lant›

borular›

• Luna HT 85-100 KW hidrolik pompa grubu ba¤lant› kollektörü

• Flanﬂ ba¤lant›l› nikel kaplama kutu profil kollektör

• Gidifl ve dönüfl hatlar› kör flanfllar›

• Tüm ba¤lant› conta ve vidalar›

• Hidrolik seperatör ba¤lant› a¤z›

• Luna HT 85-100 KW hidrolik pompa grubu ba¤lant› kollektörü

• Flanﬂ ba¤lant›l› nikel kaplama kutu profil kollektör

• Kaskad hidrolik kollektörlerine uygun ba¤lant› flanﬂlar›

• Tüm ba¤lant› conta ve vidalar›

• Hidrolik seperatör öncesi tek kazan hidrolik kollektörüne uygun ba¤lant› a¤z›

• Luna HT 45-55-65-85-100 KW kazanlar hermetik baca ile kullan›labilmektedir

• Luna HT kazanlar›n tüm kapasitelerinde 50 cm ve 100 cm hermetik uzatma bacas› bulunmaktad›r.

• Luna HT kazanlar›n tüm kapasitelerinde 45 ve 90 hermetik dirsekler bulunmaktad›r.

• Luna HT kazanlar›n tüm kapasitelerinde hermetik dik baca ba¤lant› setleri bulunmaktad›r.

• Luna HT kazanlar›n tüm kapasiteleri baca ba¤lant› kiti ile çelik bacaya ba¤lanabilir.

• Luna HT kazanlar›n tüm kapasitelerinde kullan›lan baca ba¤lant› kiti içerisinde fandan mekanik tahrikli baca yo¤uﬂmas›n›n kazan içerisine geri beslemesini engelleyen contal› çift klape sistemi mevcuttur.

• Luna HT kazanlar›n tüm kapasitelerinde 3 kazana kadar orjinal ba¤lant› elemanlar› kullan›labilir.

NOT: Luna HT kazanlar›n hermetik ba¤lant›lar›nda at›k gaz›n yo¤unlu¤u sebebi ile baca ba¤lant›s›n›n

yap›ld›¤› yer hakk›nda o ilin gaz otoritesi ile görüﬂülmesi önerilmektedir. 85-100 Kw kazanlar›n hermetik

bacalar›n›n çat›dan ç›kart›lmas› istenmektedir.

(5)

• Kaskad ba¤lanm›ﬂ luna HT yo¤uﬂmal› kazanlar›n kontrolünü sa¤lar.

• 12 kazana kadar tek beyin kontrolü sa¤lar.

• Farkl› kaskad sistemlere segment kontrolü yapar.

• Kazanlar›n eﬂit y›pranmas› için lider kazan de¤iﬂtirme özelli¤ine sahiptir.

• Kaskad sistemin çal›ﬂma aral›klar› ihtiyaca göre programlanabilir.

• Ana ›s›tma zonu ve boyler devresi pompalar›n› kumanda eder.

• Denge kab› ç›k›ﬂ ve giriﬂ s›cakl›klar›na göre kazanlar›n kapasitesini ayarlar.

[RVA47] Kaskad Kazan Kontrol Ünitesi

[QAD21] Yüzey S›cakl›k Sensörü

• RVA 47 ve RVA 46’ya uyumlu yüzey s›cakl›k sensörüdür.

• Kendinden çelik ba¤lant› kelepçelidir.

• Ba¤land›¤› tesisat borusu yüzeyinden s›cakl›k ölçer.

• S›cakl›k ölçme temas yüzeyi bak›rd›r.

[RVA46] Düﬂük S›cakl›k Zonu Kontrol Ünitesi

• Luna HT kazan üzerinden 3 ve üzerindeki düﬂük zonlarda kullan›l›r.

• QAD21 sensörü ile uyumlu s›cakl›k kontrolü sa¤lar.

• 3 yollu kar›ﬂ›m vanas› motoru SQY kontrolü sa¤lar.

• Düﬂük s›cakl›k zonu pompas›n› kumanda eder.

• Düﬂük s›cakl›k zonunu QAA50 oda termostad› ile kontrol edebilir.

[QAD36] Yüzey S›cakl›k Sensörü

• Luna HT kazan elektronik kart›na uyumlu yüzey s›cakl›k sensörüdür.

• AGU 2.500 düﬂük s›cakl›k zonu uygulamalar›nda kullan›l›r.

• Kendinden çelik ba¤lant› kelepçelidir.

• Ba¤land›¤› tesisat borusu yüzeyinden s›cakl›k ölçer.

• S›cakl›k ölçme temas yüzeyi bak›rd›r.

• Luna HT kazan elektronik kart›na soketli ba¤lanabilir.

• Luna HT kazan çal›ﬂma bigilerini RVA 47’ye iletir.

• Kazana ba¤l› QAC 34 d›ﬂ hava sensörü bilgilerini RVA 47’ye iletir.

• Kaskad ba¤lant›larda her kazana bir adet ba¤lanmas› zorunludur.

• RVA 47’nin kazan› kontrol etmesi için gerekli elektronik talimatlar›

dönüﬂtürerek kazan›n modülasyon oranlar›n› belirler.

• Kaskad ba¤lanm›ﬂ luna HT kazanlar OCI420 üzerinden kendi aralar›nda seri ba¤lanmal›.

[OCI 420] Kaskad Haberleﬂme Modülü

• Luna HT kazan elektronik kart›na soketli ba¤lanabilir.

• Düﬂük s›cakl›k zonu pompas› ve kar›ﬂ›m vanas› kontrolünü sa¤lar.

• 2 adet röle ç›k›ﬂ› mevcuttur.

• 1 adet Luna HT kazan üzerinden 2 zonun kontrolünü sa¤lar.

• QAD36 yüzey sensörü s›cakl›k bilgilerine göre elektronik kart üzerinden SQY kar›fl›m motoru açma ve kapama ifllemlerini gerçeklefltirir.

[AGU 2.500] 2 S›cakl›k Zonu Kontrol Modülü

• RVA 46’ya uyumlu oda termostat›d›r.

• Düﬂük s›cakl›k zonlar› ile ›s›t›lan bölgelerde hassas kontrol sa¤lar.

• RVA 46 çal›ﬂma bilgileri LCD ekran›nda gösterir.

• Günlük ve haftal›k programlama yap›l›r.

[QAA50] Dijital Oda Termostat›

• Luna HT kazan ve RVA 47’ye uyumlu kontrol cihaz›d›r.

• Oda termostad› özelli¤i vard›r.

• Luna HT kazan elektronik kart›na direkt ba¤lanabilir.

• RVA 47 çal›ﬂma bilgilerini LCD ekran›nda gösterir.

• Günlük ve haftal›k programlama yap›labilir.

• Luna HT kazan üzerindeki tüm kullan›c› parametreleri QAA73 üzerinden görülebilir ve de¤iﬂtirilebilir.

[QAA73] Multi Fonksiyonel Oda Termostat›

• Hassas s›cakl›k kontrolü yapar.

• QAC 34 d›ﬂ hava sensörü ile uyumlu çal›ﬂ›r.

• Seçilmiﬂ ›s›tma e¤risi üzerinden kazan›n uygun modülasyonda çal›ﬂmas›n› sa¤lar.

[RT] Mekanik Oda Termostat›

• D›ﬂ hava s›cakl›¤›n› ölçerek kazan elektronik kart›na iletir.

• D›ﬂ atmosfer ﬂartlar›na dayan›kl› elektronik kontrol ve ölçüm devrelerine sahiptir.

[QAC34] D›ﬂ Hava Sensörü

• Luna HT kazan elektronik kart›na direkt ba¤lan›r.

• Boyler s›cakl›¤›n› ölçer.

[HT] S›cak Su Sensörü [QAZ21] S›cak Su Sensörü

• RVA 47’ye uyumlu s›cakl›k sensörüdür.

• RVA 47 kontrol modülüne direkt ba¤lan›r.

• Boyler s›cakl›¤›n› ölçer.

• Düflük s›cakl›k zonu devresi dönüfl ve gidifl hatlar›ndan beslenerek SQY kar›fl›m motorunun s›k›flt›rma oran›na ba¤l› s›cakl›k ayarlamas› yapar.

• Pik döküm gövdeye sahiptir.

• 1/2” 3/4” ve 1” ç›k›ﬂ çap›nda bulunmaktad›r.

[VXP] Kar›ﬂ›m Vanas›

• RVA 46 ve Luna HT kazan üzerine tak›lan AGU2.500 arabirim modülüne uyumludur.

• RVA 46 veya Luna HT elektronik kart›na ba¤l› AGU2.500 modül üzerniden ald›¤› elektronik sinyallere göre, yüksek zon beslemesi ve düflük zon dönüfl hatt› aras›nda kar›fl›m yaparak istenilen sabit s›cakl›¤› elde eder.

[SQY] Kar›ﬂ›m Vanas› Motoru

Luna HT Yo¤uﬂmal› Kazan Elektronik Kontrol Aksesuarlar›

(6)

QAC34

RT / QAA 73

G1

G2

P2 K

P1 P S

BOYLER X

Ç Ç

Ç

Luna HT Duvar Tipi Yo¤uﬂmal› Kazan Örnek Tesisat Ba¤lant› ﬁemalar›

QAC34

RT / QAA 73

G1

G2 P

P1 K

X Ç

Ç

RT QAC34

G1

G2 K

P1 P

P3

QAA 73

VXP SQY

QAD 36 AGU 2.500

X

Ç

Ç Ç

RT / QAA 73 QAC34

G1

G2 K

P1 P

P3

QAA 50

VXP SQY

QAA 50

OCI 420

BOYLER P2 S

P3 RVA 46 RVA 46

QAD 21 QAD 21

SQY

VXP

X Ç

Ç

Ç Ç

RT: Mekanik Oda termostat› (opsiyonel)

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel)

G1: Hidrolik kit kapal› genleﬂme tank› (TM 15 lt. veya TM 18 lt. kullan›labilyir) G2: Is›tma tesisat› kapal› genleﬂme tank› (›s›tma tesisat› su miktar›na göre seçlir) Ç : Çekvalf

QAC34: D›ﬂ Hava Senörü

P: Hidrolik kit pompas› (DAB VA 65/130) (orjinal hidrolik kit içerisinde mevcuttur.) P1: Is›tma devresi pompas› (tesisata göre seçilir)

K: Luna ht tek kazan için hidrolik kit

X: Pislik tutucu (Tesisat dönüﬂ kollektörü çap›nda seçilir)

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel)

G1: Hidrolik kit kapal› genleﬂme tank› (TM 15 lt. veya TM 18 lt. kullan›labilyir) G2: Is›tma tesisat› kapal› genleﬂme tank› (›s›tma tesisat› su miktar›na göre seçlir) S: Luna HT s›cak su sensörü

Ç : Çekvalf

QAC34: D›ﬂ Hava Senörü

P2: Boyler devresi sirkülasyon pompas› (DAB VA 35/130, DAB VA 65/130) K: Luna ht tek kazan için hidrolik kit

X: Pislik tutucu (Tesisat dönüﬂ kollektörü çap›nda seçilir)

AGU 2.500: Düﬂük s›cakl›k zonu kontrol ara birim modülü RT: Mekanik Oda termostat› (opsiyonel)

G1: Hidrolik kit kapal› genleflme tank› (TM 15 lt. veya TM 18 lt. kullan›labilyir) G2: Is›tma tesisat› kapal› genleflme tank› (›s›tma tesisat› su miktar›na göre seçlir) SQY: Kar›fl›m vanas› motoru (1/2”, 3/4”, 1” uyumludur)

VXP: Kar›ﬂ›m vanas› (1/2”, 3/4”, 1” olarak bulunmaktad›r) X: Pislik tutucu (Tesisat dönüﬂ kollektörü çap›nda seçilir) Ç : Çekvalf

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel) QAC34: D›ﬂ Hava Senörü

QAD36: Düﬂük s›cakl›k zonu ak›ﬂ sensörü

P3: Düﬂük s›cakl›k zonu pompas› (tesisata göre seçilir) K: Luna ht tek kazan için hidrolik kit

OCI 420: Luna HT kazan, RVA 46/RVA 47 haberleﬂme modülü

RVA 46: Düﬂük s›cakl›k zonu kontrol regülatörü (her bir zon grubunu 1 adet RVA 46 kontrol eder) RT: Mekanik Oda termostat› (opsiyonel)

G1: Hidrolik kit kapal› genleflme tank› (TM 15 lt. veya TM 18 lt. kullan›labilyir) G2: Is›tma tesisat› kapal› genleflme tank› (›s›tma tesisat› su miktar›na göre seçlir) SQY: Kar›fl›m vanas› motoru (1/2”, 3/4”, 1” uyumludur)

VXP: Kar›ﬂ›m vanas› (1/2”, 3/4”, 1” olarak bulunmaktad›r) S: Luna HT s›cak su sensörü

K: Luna ht tek kazan için hidrolik kit

X: Pislik tutucu (Tesisat dönüﬂ kollektörü çap›nda seçilir) Ç : Çekvalf

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel) QAC34: D›ﬂ Hava Senörü

QAD21: RVA 46 / RVA 47’ye uyumlu yüzey ak›ﬂ s›cakl›k sensörü QAA50: RVA 46’ya uyumlu dijital oda termostat›

P2: Boyler devresi sirkülasyon pompas› (DAB VA 35/130, DAB VA 65/130) P3: Düﬂük s›cakl›k zonu pompas› (tesisata göre seçilir)

(7)

G1: Hidrolik kit kapal› genleﬂme tank› (TM 15 lt. veya TM 18 lt. kullan›labilyir) G2: Is›tma tesisat› kapal› genleﬂme tank› (›s›tma tesisat› su miktar›na göre seçlir) K1: Luna ht tek kazan için kaskat sistem hidrolik kiti

X: Pislik tutucu (Kaskat sistem dönüﬂ kollektörü çap›nda seçilir) Y: Hava ay›r›c› siprovent (Kaskat sistem gidiﬂ kollektörü çap›nda seçilir) Z: Otomatik hava tahliye purjörü

H: Hidrolik seperatör (denge kab›) (kaskat sistem kollektör çap› ölçülerinde giriﬂ çap› olacak ﬂekilde boyutland›r›l›r)

Ç: Çekvalf

RVA 47: Kaskat sistem kontrol regülatörü (RVA 47 sistem ihtiyac›na göre kazan modülasyonu yapar)

OCI 420: Luna HT kazan, RVA 46/RVA 47 haberleﬂme modülü (her kazana 1 adet) QAC34: D›ﬂ Hava Senörü

QAD21: RVA 46 / RVA 47’ye uyumlu yüzey ak›ﬂ s›cakl›k sensörü

P: Hidrolik kit pompas› (DAB VA 65/130) (orjinal hidrolik kit içerisinde mevcuttur.) P1: Is›tma devresi pompas› (tesisata göre seçilir) (yüksek s›cakl›k zonu)

QAC34

G2 K1

G1 P P G1

H

X Y

Z

P1 RVA 47

OCI 420 OCI 420

MB DB

QAD 21 OCI 420MB

DB

P G1

QAD 21

Ç Ç Ç

Ç

Ç: Çekvalf

QAD21: RVA 46 / RVA 47’ye uyumlu yüzey ak›ﬂ s›cakl›k sensörü QAZ21: RVA 47’ye uyumlu boyler s›cakl›k sensörü

P: Hidrolik kit pompas› (DAB VA 65/130) (orjinal hidrolik kit içerisinde mevcuttur.) P1: Is›tma devresi pompas› (tesisata göre seçilir) (yüksek s›cakl›k zonu) P2: Boyler devresi sirkülasyon pompas› (DAB VA 35/130, DAB VA 65/130)

QAC34

G2 K1

G1 P P G1

QAZ 21

H

X Y

Z

P1 RVA 47

OCI 420 OCI 420

MB DB

QAD 21 OCI 420

MB DB

P2

BOYLER

P G1

QAD 21

Ç

Ç Ç

RVA 46: Düﬂük s›cakl›k zonu kontrol regülatörü (her bir zon grubunu 1 adet RVA 46 kontrol eder) RVA 47: Kaskat sistem kontrol regülatörü (RVA 47 sistem ihtiyac›na göre kazan modülasyonu yapar)

Ç: Çekvalf

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel) QAZ21: RVA 47’ye uyumlu boyler s›cakl›k sensörü

P: Hidrolik kit pompas› (DAB VA 65/130) (orjinal hidrolik kit içerisinde mevcuttur.) P1: Is›tma devresi pompas› (tesisata göre seçilir) (yüksek s›cakl›k zonu) P2: Boyler devresi sirkülasyon pompas› (DAB VA 35/130, DAB VA 65/130) P3: Düﬂük s›cakl›k zonu pompas› (tesisata göre seçilir)

SQY: Kar›fl›m vanas› motoru (1/2”, 3/4”, 1” uyumludur) VXP: Kar›fl›m vanas› (1/2”, 3/4”, 1” olarak bulunmaktad›r) RVA 46: Düflük s›cakl›k zonu kontrol regülatörü (her bir zon grubunu 1 adet RVA 46 kontrol

eder)

Ç: Çekvalf

QAA73: Dijital uzuktan kumanda ve oda termostat› (opsiyonel) RT: Mekanik Oda termostat› (opsiyonel)

P: Hidrolik kit pompas› (DAB VA 65/130) (orjinal hidrolik kit içerisinde mevcuttur.) P1: Is›tma devresi pompas› (tesisata göre seçilir) (yüksek s›cakl›k zonu) P3: Düﬂük s›cakl›k zonu pompas› (tesisata göre seçilir)

SQY: Kar›ﬂ›m vanas› motoru (1/2”, 3/4”, 1” uyumludur) VXP: Kar›ﬂ›m vanas› (1/2”, 3/4”, 1” olarak bulunmaktad›r)

QAC34

G2

K1 P VXP

G1 P G1

QAD 21 H X Y

Z

P1 RVA 47

RT/QAA 73 RVA 46

QAA 50 RVA 46

QAA 50

QAD 21

P3 SQY

P3 VXP

SQY QAD 21

OCI 420 OCI 420

MB DB

RVA 46 QAA 50

VXP QAD 21 SQYP3

QAD 21

P G1

OCI 420 MB DB

Ç Ç Ç

Ç

Ç Ç Ç

QAC34

G2

K1 P G1 P G1 VXP

QAZ 21 H X Y

Z

P1 RVA 47

RT RT

QAA 50

RVA 46

QAD 21

P1 SQYP3

VXP OCI 420 OCI 420

MB DB

RVA 46 QAA 50

VXP QAD 21 SQYP3

QAD 21

P G1

OCI 420 MB DB

P2

QAD 21

BOYLER Ç

Ç Ç Ç

Ç Ç

Luna HT Duvar Tipi Yo¤uﬂmal› Kazan Kaskad Örnek Tesisat Ba¤lant› ﬁemalar›

(8)

Kaskad sistemlerde lider Baymak 12 kazana kadar tek beyin kontrolü ile kumanda edilen merkezi sistemler uygulayabilmektedir. 75/60 C yüksek s›cakl›kta çal›ﬂacak bir kaskad sistemde

1200 KW elde edilebilmektedir. Is›tma tesisat› 50/30 C düflük s›cakl›kta çal›fl›r ise 12 adet Luna HT 1.100 kazan 1320 KW ›s› gücü üretebilmektedir. Baymak yo¤uflmal› duvar tipi kazan teknolojileri ve bunlar›n kaskad uygulamalar›nda elektronik kontrol ve kapasite liderli¤ini sürdürmektedir.

T E K N ‹ K Ö Z E L L ‹ K L E R

AÇIKLAMALAR LUNA HT 1.450 LUNA HT 1.550 LUNA HT 1.650 LUNA HT 1.850 LUNA HT 1.1000

C13-C33-C43-C53-C63-C83-B23

Maximum güç (nominal) giriﬂi kW 46,4 56,7 67,0 87,2 100,5

Minimum güç (nominal) giriﬂi kW 15,0 16,0 20,0 26,4 29,8

Maximum güç ç›k›ﬂ› 75/60°C kW 45,0 55,0 65,0 85 102

kcal/h 38.700 47.300 55.900 73.100 87.720

Maximum güç ç›k›ﬂ› 50/30°C kW 48,7 59,5 70,3 91,6 110,3

kcal/h 41.880 51.170 60.460 78.776 94.858

Minimum güç ç›k›ﬂ› 75/60°C kW 14,5 15,5 19,3 25,7 29

kcal/h 12.470 13.330 15.820 22.102 24.940

Minimum güç ç›k›ﬂ› 50/30°C kW 15,8 16,8 21,0 27,8 31,4

kcal/h 13.588 14.450 18.060 23.908 27.004

92/42/CEE direktifine göre faydal› verim —

Is›tma devresi max.çal›ﬂma bas›nc› bar 3 3 3 4 4

Is›tma devresi s›cakl›k aral›¤› °C 25/80 25/80 25/80 25/80 25/80

Tip —

Baca çap› mm 80/125 80/125 80/125 110/160 110/160

Max. baca gaz› debisi kg/s 0,022 0,027 0,032 0,041 0,050

Min. baca gaz› debisi kg/s 0,007 0,008 0,010 0,013 0,015

Max. baca gaz› s›cakl›¤› °C 74 78 75 74 79

NOx s›n›f› — 5 5 5 5 5

Kullan›lan gaz tipi — G-20 G-20 G-20 G-20 G-20

G-31 G-31 G-31 G-31 G-31

G-20 gaz besleme bas›nc› mbar 20 20 20 20 20

G-31 gaz besleme bas›nc› mbar 37 37 37 37 37

Voltaj V 230 230 230 230 230

Frekans Hz 50 50 50 50 50

Enerji tüketimi W 75 80 125 150 200

Net a¤›rl›k kg 64 68 72 94 98

Boyutlar Yükseklik mm 950 950 950 950 950

Geniﬂlik mm 600 600 600 600 600

Derinlik mm 466 466 466 650 650

Koruma s›n›f› (**) — IPX5D IPX5D IPX5D IPX5D IPX5D

(**)EN 60529’a göre

Luna HT duvar tipi yo¤uﬂmal› kazanlar yüksek ›s›tma kapasitesi ihtiyac› olan iﬂ yerleri, depolar ve villalar için tercih edildi¤i gibi apartmanlar, okullar, hastaneler gibi merkezi sistem uygulamalar›nda da kullan›lmaktad›r.

Özellikle yeni mimari projelerde hafiflikleri ve montaj kolayl›¤› sebebi ile ›s›tma sistemleri çat›larda kurulmaktad›r.

Bu uygulamalar baca maliyetlerinide düﬂürmektedir. Luna HT duvar tipi yo¤uﬂmal› kazanlar sahip olduklar›

SIEMENS elektronik kontrol aksesuarlar› ile en basitten en karmaﬂ›k ›s›tma tesisatlar›na kadar çal›ﬂmaktad›r.

Baymak Baxi Grup genel merkez yo¤uﬂmal› kazan aksesuarlar›n› seçimi kaskad sistemlerde denge kab›

boyutland›rmas› ve emniyet malzemelerinin tesisat üzerindeki ba¤lant› ﬂekilleri ile ilgili teknik destek vermektedir.

*Dr. Teknik Servis ‹stanbul, Ankara, Gebze ve ‹zmir’de faaliyettedir.

Rev. No.01

www.baymak.com.tr

e-mail: pazarlama@baymak.com.tr

OHSAS 18001 0085

9001

*Üretici firma broflürde yer alan bilgileri de¤ifltirme hakk›n› sakl› tutar. Bu sebeple, bu broflür teknik özellikleri iliflkin bir taahhüt teflkil etmez.

TSEK
