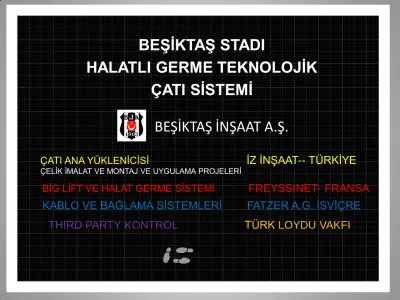

BEŞİKTAŞ STADI
HALATLI GERME TEKNOLOJİK ÇATI SİSTEMİ
ÇATI ANA YÜKLENİCİSİ İZ İNŞAAT-- TÜRKİYE
ÇELİK İMALAT VE MONTAJ VE UYGULAMA PROJELERİ
BİG LİFT VE HALAT GERME SİSTEMİ FREYSSINET- FRANSA KABLO VE BAĞLAMA SİSTEMLERİ FATZER A.G. İSVİÇRE THIRD PARTY KONTROL TÜRK LOYDU VAKFI
BEŞİKTAŞ İNŞAAT A.Ş.
T.C GENÇLİK SPOR BAKANLIĞI SPOR GENEL MÜDÜRLÜĞÜ
BJK SPOR KULÜBÜ İNÖNÜ STADI YENİLEME PROJESİ
HALATLI GERME MEMBRAN ÇELİK ÇATI
ÇELİK İMALAT MONTAJ ANA YÜKLENİCİ : İZ İNŞAAT -TÜRKİYE FULL LOCKED KABLO ÜRETİMİ : FATZER A.G. - İSVİÇRE
BİG LİFT VE HALAT GERME TAŞERONU : FREYSAŞ-FREYSSINET - FRANSA
İZ MÜHENDİSLİK -FREYSSINET
DR.Y.MÜH. SELÇUK İZ DR.Y.MÜH. Mathias Kuterer
2014
BEŞİKTAŞ STADI TASARIM KRİTERLERİ
ÖNGERİLMELİ HALATLI ÇELİK ÇATI SİSTEMİ
MİMARİ : Yük.Mim. BÜNYAMİN DERMAN DB ARCHITECTS STATİK-BETONARME-ÇELİK : Dr.Yük.Müh. SELÇUK İZ İZ MÜHENDİSLİK
HALATLI ÇATI SİSTEMİ :Dr. İng. Mathias Kutterer – Dr. Yük. Müh.SELÇUK İz
ÇATININ TS- EN 1090 GÖRE ÇELİK YAPI SINIFININ TANIMLANMASI
Yapı TS-EN 1090 standartlarına göre ekteki tablolara göre EXC4 sınıfında olacaktır.
Yapı Önem sınıfı TS-EN -1090 göre :
CC3
Yapı Üretim ve Hizmet Kategorisi TS-EN -1090 göre : PS3
Çatının Uygulama sınıfı : EXC4
Çatının Uygulama sınıfı : EXC4
Türk Yapısal Çelik Derneği Yapısal Çelik İşleri Şartnamesindeki Uygulama sınıfı EXC4 ‘e göre Minumum yeterlilik kriterlerini yerine getrimesinin dışında Çelik yapıyı imal ve monte edecek firmalar imalat alanı makine ve teçhizat personel kalite kontrol sistemi ve Kalite yönetim sistemi yönünden imalat ve montaj gereksinimini karşılayabilecek kapasiteye deneyime ve yeterliliğini gerekli kapasite raporu ve diğer sertifikalarla belgelemelidir. Bu sertifikalar aşağıdakileride kapsamalıdır.
- TS EN ISO 9001:2000 Uyarınca Kalite Yönetim Sistemi
- TS EN ISO 3834 Uyarınca Kaynak Yeterliliği Yönetim Sistemi
- BS OHSAS 18001: 2007 Uyarınca İş Sağlığı ve Güvenliği Yönetim Sistemi - TS EN ISO 14001: 2004 Uyarınca Çevre Yönetim Sistemi
BEŞİKTAŞ İNŞAAT VE TİC. A.Ş.
BJK SPOR KLÜBÜ YENİ DOLMABAHÇE STADI
STATİK SİSTEM TANITIM SUNUMU
YAPI TAŞIYICI SİSTEMİ SEÇİMİ
YAPI TEMEL SİSTEM SEÇİMİ
• YAPIDA TEMEL SİSTEMİ OLARAK FARKLI OTURMALARI ÖNLEMEK VE SU İZOLASYONU DÜŞÜNÜLEREK RADYE TEMEL SEÇİLMİŞTİR.
• RADYE TEMEL KALINLIKLARI 150cm İLE 100cm ARASINDA DEĞİŞMEKTEDİR.
• TEMELLER ESKİ AÇIK TRİBÜN TARAFI DIŞINDA AZ AYRIŞMIŞ KİLTAŞI-KUMTAŞI, ESKİ AÇIK TRİBÜN TARAFINDA İSE KALINLIĞI 1m İLE 26m ARASINDA DEĞİŞEN ALÜVYON (KUM-KİL) TABAKALARI ÜZERİNE OTURMAKTADIR.
• ALÜVYON TABAKALARINA OTURAN RADYE TEMELLER KAZIKLI OLARAK PROJELENDİRİLMİŞTİR.
• TEMELLERDE FARKLI OTURMALAR, DERZ YERLERİNDE OLUŞABİLECEK LOCAL ZEMİN GERİLMESİ ARTIŞLARI, İSOLASYON V.B. SAKINCALAR DÜŞÜNÜLEREK DERZ VERİLMEMİŞTİR.
YÜZEYSEL RADYE VE KAZIKLI RADYE OLARAK
DÜZENLENECEK TEMEL ALANLARI
RADYE TEMEL KALINLIKLARI
KAZIKSIZ RADYE TEMEL TİPİK KESİTİ
KAZIKLI RADYE TEMEL TİPİK KESİTİ
İKSA SİSTEMİ SEÇİMİ
• İKSA PROJELERİ KAZI ETRAFINDAKİ YOLLARDA OTURMALARI VE YATAY DEFORMASYONLARA BAĞLI HASARLARI SINIRLI TUTMAK İÇİN ÖNGERMELİ ANKRAJLI KAZIKLI PERDE SİSTEM OLARAK PROJELENDİRİLMİŞTİR.
• İKSA GERİSİNDE YER ALAN KAZIKLI TÜNEL V.B.
ALTYAPILAR NEDENİ İLE BAZI KESİTLERDE İKSA ÜST KISMINDA ZEMİN ÇİVİLİ SİSTEM DÜŞÜNÜLMÜŞTÜR.
• KÖŞE BÖLGELERİNDE ANKRAJ YAPIM
ZORLUKLARI NEDENİ İLE İÇTEN DESTEKLİ İKSA
SİSTEMİ UYGULANMAK ZORUNDA KALINMIŞTIR.
İKSA SİSTEMİ TİPİK KESİTLERİ
DRENAJ SİSTEMİ
• TEMEL KAZISI ESNASINDA YAMAÇLARDAN VE TEMEL KAZISI TABANINDAN GELECEK YAĞMUR SUYU SULARI İLE SIZINTI SULARU İÇİN TEMEL ÇUKURUNDA DRENAJ SİSTEMİ OLUŞTURULACAK VE DRENAJ ÇUKURLARINDA TOPLANAN SULAR POMPAJ İLE UZAKLAŞTIRILACAKTIR.
• SAHA KOTUNUN SIFIR KOTU ALTINDA OLMASI VE
YERALTI SU SEVİYESİNİN YÜKSEK OLMASI NEDENİ
İLE TEMEL ALTINDAN SIZACAK SULARIN SAHA
KOTUNA KADAR YÜKSELMESİNİ ÖNLEMEK AMACI
İLE DRENAJ VE POMPAJ SİSTEMİ TESİS
EDİLMİŞTİR..
DEPREMSELLİK VE GENEL TASARIM İLKELERİ
• YAPI 2. DERECE DEPREM BÖLGESİNDE YER ALMASINDA RAĞMEN SİSMİK HESAPLARDA 1. DEPREM BÖLGESİ KABUL EDİLMİŞTİR.
• İSKSA SİSTEMLERİ GEÇİCİ OLARAK PROJELENDİRİLDİĞİ İÇİN İKSA ANKRAJLARININ UZUN SÜREDE BOŞALACAĞI DÜŞÜNÜLEREK STATİK VE DİNAMİK TOPRAK BASINÇLARININ İKSA SİSTEMİNDEN YAPIYA AKTARILACAĞI KABUL EDİLMİŞTİR.
• ÇELİK ÇATI RİNG KİRİŞİ İLE KOMPOZİT ÇELİK KOLONLAR ARASINA ÜSTTEN ANKASTRE ALTTAN MAFSALLI KOLONLAR YERLEŞRİLEREK DEPREM DURUMUNDA ÇATININ ATALETİNDEN OLUŞACAK SİSMİK YÜKLERİN SÖNÜMLENDİRİLMESİ ÖNGÖRÜLMÜŞTÜR.
• ÜST YAPI DEPREM YÖNETMELİĞİNDE ÖNERİLEN ŞEKİLDE GENLEŞME DERZİ TEŞKİL EDİLEREK ANOLAR AYRILMIŞTIR. ÜST YAPI TOPLAM 6 BLOK OUŞACAK ŞEKİLDE AŞAĞIDAKİ PLANDA GÖSTERİLDİĞİ GİBİ ANOLARA AYRILMIŞTIR.
ÜST YAPI TAŞIYICI SİSTEMİ
• ANA TAŞIYICI SİSTEM BETONARME VE ÇELİK KOMPOZİT SİSTEM OLARAK SEÇİLMİŞTİR
• TRİBÜN KİRİŞLERİ PREKAST DİZAYN EDİLMİŞTİR.
• BAZI KOLON VE KİRİŞLERDE KOMPOZİT SİSTEM UYGULAMASI YAPILMIŞTIR. (1905 TRİBÜNÜ KONSOL KİRİŞİ)
• ÇATI RİNG KİRİŞİNİN OTURACAĞI KOLONLAR ,ÜSTTEN ANKASTRE ALTTAN MAFSALLI OLARAK PLANLANMIŞTIR.
• ÇATI RİNG KİRİŞİ ÇELİK KUTU KESİT OLARAK ÖNGÖRÜLMÜŞTÜR.
• ÇATI SİSTEMİ KABLOLU VE ÇELİK ASMA GERME SİSTEM OLARAK DÜŞÜNÜLMÜŞ TÜR.
• ÇATI RİNG KİRİŞİ KUTU YAPMA ÇELİK KESİT OLARAK DİZAYN EDİLMİŞTİR.
• ÇATI KAPLAMASI CAM ELYAFI TAKVİYELİ SİLİKON MEMBRAN ÖNGÖRÜLMÜŞTÜR.
TAŞIYICI SİSTEM SEÇİMİNDE GÖZ ÖNÜNDE BULUNDURULAN FAKTÖRLER
• BETONARME TAŞIYICI SİSTEM EKONOMİK OLMASI, MALZEME TEMİN KOLAYLIKLARI, İMALAT KOLAYLIĞI VE AZ BAKIM GEREKTİRMESİ NEDENİ İLE SEÇİLMİLŞTİR.
• PRKAST TRİBÜN ELEMANLARI EKOONOMİK OLMASI, ESTETİK OLMASI, MONTAJ KOLAYLIĞI VE HIZI MONTE EDİLEBİLMESİ NEDENİ İLE TERCİH EDİLMİŞTİR.
• RİNG KİRİŞİ MONTAJ KOLAYLIĞI VE ESTETİK NEDENLER İLE ÇELİK OLARAK DÜŞÜNÜLMÜŞTÜR.
• ÇATI İSE ESTETİK OLMASI VE ÇATIDAN BETONARME ÜST YAPIYA AKTARILACAK YÜKLERİN AZALMASI NEDENİ İLE KABLO SİSTEM OLARAK DÜŞÜNÜLMÜŞTÜR.
• ÇATI KAPLAMASI ESTETİK OLMASI, GÜNEŞ IŞIĞINI KISMEN
GEÇİREBİLMESİ, DAYANIKLILIK VE MONTAJ KOLAYLIĞI
NEDENİ İLE MEMBRAN DÜŞÜNÜLMÜŞTÜR.
TİPİK ANO BETONARME SİSTEM SAP2000 PROGRAMI
SONLU ELEMANLAR ANALİZ MODELİ
SONLU ELEMANLAR ANALİZİDE HAREKETLİ YÜK ETKİSİNDE
OLUŞAN YAPI DÜŞEY DEFORMAYONLARI (DEĞERLER mm)
Yapısal Çelik Malzeme Özellikleri
Yapıda kullanılan çelik malzeme, Aksi belirtilmedikçe S355JR olarak seçildi.
S355 JR Yapısal Çeliği ;
Fy, Minimum akma dayanımı , 345000 kN/m2 Fu, Minimum çekme dayanımı, 515000 kN/m2
U, Poisson oranı, 0.3
, Yapısal çelik birim hacim ağırlığı, 78.5 kN/m3 E, Elastisite modülü, 206182000 kN/m2
No Kesit MALZEME SINIFI SERTLİK
0 Aksi Belirtilmedikçe Tüm çelik elemanlar S355JR veya üzeri
kalite -20C da 27J
1 Askı gergi ve tüm digger çelik döküm
elamanlar G18 GS20Mn5V Ekte
verilmektedir.
Aksi belirtilmedikçe tüm yapısal çelik elemanları S355JR Kalitesinden daha düşük olmayacaktır Kullanılacak Bulon Özellikleri
BICYCLE SPIKE
SAMPLE OF STADIUM
(KABLOLU ÇELİK ASMA
GERME SİSTEM ÇATI)
BİSİKLET TEKERLEĞİ ÇATI ÇALIŞMA PRENSİBİ
RING KİRİŞİ ÇALIŞMA PRENSİBİ
STAD KABLOLU SİSTEM ALTERNATİFLERİ
(STAD GEOMETRİSİNE SOL ALTTAKİ SİSTEME UYGUNDUR)
