SAKARYA
ÜNİVERSİTESİ

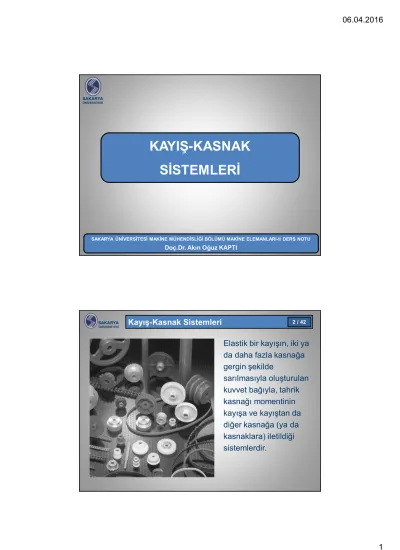

KAYIŞ-KASNAK SİSTEMLERİ
SAKARYA ÜNİVERSİTESİ MAKİNE MÜHENDİSLİĞİ BÖLÜMÜ MAKİNE ELEMANLARI-II DERS NOTU
Doç.Dr. Akın Oğuz KAPTI
Kayış-Kasnak Sistemleri
SAKARYA
ÜNİVERSİTESİ
Elastik bir kayışın, iki ya da daha fazla kasnağa gergin şekilde
sarılmasıyla oluşturulan kuvvet bağıyla, tahrik kasnağı momentinin kayışa ve kayıştan da diğer kasnağa (ya da kasnaklara) iletildiği sistemlerdir.
2 / 42
2 Avantajlar
SAKARYA
ÜNİVERSİTESİ
Uzun eksenler arası mesafe için kolay ve ucuz iletim sağlar.
Verimi yüksektir (% 95…98).
Sessiz çalışır.
Kayış malzemesi elastikiyeti nedeniyle titreşim sönümler.
Kayış kayma sınırı nedeniyle sistemi aşırı yükten korur (acil durumlarda emniyet kavraması işlevi görür).
Basamaklı kasnaklarla kademeli çevrim oranları sağlar.
Konik kasnaklarla kademesiz çevrim oranları sağlar.
120 m/s çevre hızlarına kadar kullanılabilir.
Yağlama gerektirmediği için açıkta çalışabilir (dış gövde gerektirmez, konstrüksiyonu basittir).
Çevre şartlarından etkilenmez (yağ hariç), bakımı kolaydır, tozlu ortamlarda çalışabilir.
Dezavantajlar
SAKARYA
ÜNİVERSİTESİ
Gergi kuvvetinden dolayı kasnak mili yataklarını zorlayan büyük radyal kuvvetler ortaya çıkar (max: 2,5.Fç).
Kayış kayması nedeniyle sabit çevrim oranı sağlanamaz (senkronizasyon gerektiren sistemlerde sadece dişli kayışlar kullanılabilir).
Çalışma sıcaklığı ±50 oC ile sınırlıdır (max: 80 oC).
Zamanla kayışta kalıcı uzamalar ortaya çıkabilir (gergi tertibatı gerektirir).
Sıcaklık, nem, yağ, toz gibi çevre şartları sürtünme katsayısını değiştirebilir.
Sürtünme nedeniyle statik elektriklenme olabilir.
Mekanizma Şekilleri
SAKARYA
ÜNİVERSİTESİ
1. Düz Yerleşim 2. Çapraz Yerleşim 3. Yarı Çapraz Yerleşim 4. Kademeli Kasnaklı 5. Konik Kasnaklı 6. Çoklu Kasnaklı
7. Yön Değiştirici Kasnaklı 8. Gergi Kasnaklı
9. Avara Kasnaklı
1. Düz Yerleşim
SAKARYA
ÜNİVERSİTESİ
Kasnak eksenlerinin paralel, kasnak dönüş yönlerinin aynı olduğu durumdur (Alt kol gergin kol olarak düzenlenirse, üst kol ağırlığı nedeniyle sarkma sarım açısını büyütür).
4 2. Çapraz Yerleşim
SAKARYA
ÜNİVERSİTESİ
Kasnak eksenlerinin paralel, kasnak dönüş yönlerinin ters olduğu durumdur (Sarım açısı büyük olduğundan iletim daha iyidir ve kayış kayma sınırı daha büyüktür. Fakat kayış
sürtünmesi nedeniyle çabuk aşınır).
3. Yarı Çapraz Yerleşim
SAKARYA
ÜNİVERSİTESİ
Kasnak eksenlerinin birbirini kesmeden 90oaçı yapması durumunda kullanılır (i > 2,5 ise iki kademeli uygulanmalıdır).
4. Kademeli Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Kayış boyu ve eksenler arası mesafe sabit iken farklı çevrim oranları sağlanır (Kayışın sürtmemesi için bombeli yüzey kullanılır).
5. Konik Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Aynı konikliğe sahip olan ve ters konumlandırılmış iki kasnak arasındaki kayışın konumu bir çatalla değiştirilerek kademesiz çevrim oranları sağlanır (varyatör).
6 6. Çoklu Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Motor gücü birden fazla kasnağa dağıtılır (kayışın her iki yüzü de çalışabilir).
7. Yön Değiştirici Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Kasnak eksenleri çakışıyorsa kayışın yönü değiştirilerek kasnağa doğru oturması sağlanır.
8. Gergi Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Büyük çevrim oranı (i) ve küçük eksenler arası mesafe (a) durumunda sarım açısını () büyütmek için, gevşek kol üzerine 3. bir kasnak daha yerleştirilir (aynı zamanda gergi tertibatı işlevi de görür (kayış her turda fazladan bir kez daha eğilme gerilmesine maruz kalır).
9. Avara Kasnaklı
SAKARYA
ÜNİVERSİTESİ
Düz kayış‐kasnak mekanizması ile döndüren makine çalışırken döndürülen makineyi gerektiğinde durdurmak mümkündür.
Döndürülen mil üzerine biri serbest, diğeri kamalı iki kasnak takılıdır. Kayışın kasnağa sarıldığı noktaya konan bir çatal kol ile, sistem çalışırken kayış avara kasnağa kaydırılabilir.
8 Kayış Türleri
SAKARYA
ÜNİVERSİTESİ
Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
1. Kayışın kendi ağırlığı ile:
2. Kısa kayış takarak:
Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
3. Eksenler arası mesafeyi artırarak:
Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
4. Gergi makarası ile:
10 Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
5. Ağırlık kullanarak:
Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
6. Motoru kasnağa göre eksantirik yataklayarak:
Gergi Kuvvetinin Oluşturulması
SAKARYA
ÜNİVERSİTESİ
7. Otomatik gerginlik oluşturma sistemi:
Kayış Malzemeleri
SAKARYA
ÜNİVERSİTESİ
Kösele Kayışlar: En eski kayış malzemesidir. Çevre hızı ile sürtünme katsayısı artar. 50 m/s hıza çıkılabilir. Zamanla kalıcı uzama nedeni ile gerdirmek gerekir.
Tekstil Kayışlar: Pamuk, keten, kıl gibi doğal veya polyester, polyamit gibi sentetik malzemelerden dokunmuş kayışlardır.
Plastik Kayışlar: Hareket iletimi için kullanılan, polyamit, polyester, teflon, lastik malzemelerden yapılmış kayışlardır.
Yüksek Mukavemetli Taşıyıcı İçeren Kayışlar: Polyamit (60 m/s) veya polyester (80 m/s) taşıyıcı öz üzerine sürtünme özelliği iyi olan bir malzeme yapıştırılarak elde edilen kayışlardır.
Çelik Kayışlar: Yüksek sıcaklığa maruz uygulamalarda kayış olarak kullanılan çelik bantlar.
12 Kayış Malzemeleri
SAKARYA
ÜNİVERSİTESİ
1: Sürtünme tabakası
2: Polyamit bant/Polyester kordon 3: Koruyucu dokuma
Kasnak Türleri
SAKARYA
ÜNİVERSİTESİ
a) Dolu (disk), b) Perdeli, c) Çok parçalı, d) Silindirik/Bombeli kasnaklar.
Düz Kayışlar
SAKARYA
ÜNİVERSİTESİ
Temel Büyüklükler
SAKARYA
ÜNİVERSİTESİ
14 Kayış Boyu (Düz Sarılış)
SAKARYA
ÜNİVERSİTESİ
Kayış Boyu (Düz Sarılış)
SAKARYA
ÜNİVERSİTESİ
= = = → = = → = . + . : <
= . . + ( . + . )
= . . ( ) + ( . + . ( . − ))
= . . + ( + ) + . ( − )
= . − ( − ) + ( . + . )
≅ . + ( + ) +
.
Kayış Boyu (Çapraz Sarılış)
SAKARYA
ÜNİVERSİTESİ
Kayış Boyu (Çapraz Sarılış)
SAKARYA
ÜNİVERSİTESİ
Genel Durum: = = <
= . − ( + ) + ( + ) + . ( + )
= . − ( + ) + . ( + )
≅ . + ( + ) +
.
16 Kayışın Kaymama Şartı
SAKARYA
ÜNİVERSİTESİ
Kayışın kasnak üzerinde kaymama şartı aşağıda verilen
Euler/Grashof/Eitelwein Denklemi ile ifade edilir. Bu denklem, kayışlar, halatlar, bantlı frenler gibi pek çok alanda kullanılan üniversal bir denklemdir.
Optimum Kayış Hızı
SAKARYA
ÜNİVERSİTESİ
ç = − = . − = . −
= ç. = . −
.
= ç. = . −
.
= − . −
. = − . . −
.
= . −
= − . . .
Optimum Kayış Hızı
SAKARYA
ÜNİVERSİTESİ
Merkezkaç kuvveti nedeniyle sürtünme bağının güç aktarılamayacak kadar zayıfladığı hız değerine Sınır Hız denir. Bağımsız değişkenin hız, bağımlı değişkenin güç olması durumunda, iletilen gücün maksimum olduğu hız değerini bulmak için dP/dV=0 yazılırsa:
= − . . . = → − . = → =
= . − . . . =
= . .
= . = = , .
Elastik Kayma
SAKARYA
ÜNİVERSİTESİ
Kayışın gergin kolu ile gevşek kolu arasındaki gerilme farkı (σ1‐σ2) nedeniyle, kasnak-kayışın temas yayları boyunca her kesitte farklı bir gerilme ortaya çıkar ve kayışın elastik uzaması sarılma yayı boyunca değişir. Kayışın kasnaklara sarılmaya başladığı noktalardaki hızı kasnakların çevre hızlarına eşittir. Ancak, kayışın elastik uzaması nedeniyle, kasnak üzerinde kayışın çevre hızında bir değişim ortaya çıkar. Elastik kaymanın etkisi aşağıdaki gibi hesaplanabilir:
18 Ön Gerilme Kuvveti
SAKARYA
ÜNİVERSİTESİ
Sistem çalışmıyor iken kayış kollarındaki gergi kuvvetleri (Ön Gerilme) birbirine eşittir. Bu kuvvetlerin bileşkesi kasnak mili yatakları tarafından karşılanır.
Döndürme momenti
uygulandığında gergin ve gevşek kol kuvvetleri değişir. Bu
kuvvetlerin bileşkesi kasnak mili yatakları tarafından karşılanır.
Kayıştaki Gerilmeler
SAKARYA
ÜNİVERSİTESİ
1. Çekme Gerilmesi (1, 1) 2. Eğilme Gerilmesi (e1, e2)
3. Santrifüj (Merkezkaç) Gerilmesi (s)
1. Çekme Gerilmesi
SAKARYA
ÜNİVERSİTESİ
2. Eğilme Gerilmesi
SAKARYA
ÜNİVERSİTESİ
Kayış kasnaklara sarıldığında eğilmeye zorlanır. Kasnak üzerine sarılmış kayışın orta kesitinde (tarafsız eksende) eğilme nedeni ile şekil değişimi olmadığı kabul edilirse, kayışın çekme olan dış kısmındaki birim uzama:
20 3. Santrijüj (Merkezkaç) Gerilmesi
SAKARYA
ÜNİVERSİTESİ
Dönme sırasında kayışın kütle merkezinin kasnağın dönme ekseninden kaçık olması bir merkezkaç kuvvet oluşmasına neden olur. Bu kuvvet kayışı kasnak üzerinden kaldırmaya çalışarak kayışın kasnağa uyguladığı normal kuvveti ve dolayısı ile sürtünme bağını zayıflatır.
Fs: Kayışta oluşan merkezkaç kuvveti Fs1: Kayış kollarında oluşan ilave çekme kuvveti
s: Santrifüj gerilmesi A: Kayış kesiti
3. Santrijüj (Merkezkaç) Gerilmesi
SAKARYA
ÜNİVERSİTESİ
Kayış Gerilmelerinin Karakteristik Özellikleri
SAKARYA
ÜNİVERSİTESİ
Çekme gerilmesi gergin kolda daha büyüktür.
Merkezkaç gerilmesi tüm kayış boyunca aynıdır.
Eğilme gerilmesi sadece sarım açıları boyunca vardır.
Toplam Gerilme
SAKARYA
ÜNİVERSİTESİ
Kayıştaki max. toplam gerilme, kayışın küçük kasnağa sarılmaya başladığı bölgede ortaya çıkar. Bu bölgedeki toplam gerilme:
= . + + ≤ .
= + + . ≤ .
= . ( . − − )
22 fe= Eğilme Frekansı
SAKARYA
ÜNİVERSİTESİ
Kayış ömrünü belirleyen en önemli gerilme eğilme gerilmesidir.
Eğilme Gerilmesindeki en önemli etken ise kayışın birim zamanda maruz kaldığı eğilme tekrarıdır.
V-Kayışlar
SAKARYA
ÜNİVERSİTESİ
En yaygın kullanılan kayış türüdür.
Kayış ve kasnaklar standart ölçülerdedir.
Küçük güçlerden 400 kW’a kadar güçlerin iletilmesinde kullanılırlar.
Normal V‐kayışlar ile 30 m/s, dar V‐kayışlar ile 42 m/s hızlara kadar çıkabilir.
Kama etkisi nedeni ile daha küçük hacimde daha büyük güçler aktarılır.
V-Kayışlarlarda Kama Etkisi
SAKARYA
ÜNİVERSİTESİ
Kayış yan yüzeyleri ile kasnak arasındaki eşdeğer sürtünme katsayısı artma etkisine “kama etkisi” denir. Ortalama değer olarak α=34...38° için μ’≈3.μ elde edilir. Bu özellikten dolayı düz kayışlara göre daha az ön gerilme ile çalışmak mümkündür. Otoblokaj meydana gelmemesi için, kayış malzemesinin sürtünme katsayısına bağlı olarak α>ρ’ seçilir.
Normal V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Genişlik/yükseklik oranı b/h: 1,6 civarındadır. Normal V-Kayış kesitinin önemli bir kısmı güç iletimine katılmadığı için, artık daha optimum kesite sahip Dar V‐kayışlar kullanılmaktadır.
Normal V-Kayışlar ise, daha çok yedek parça amaçlı olarak hala piyasada bulunmaktadır.
24 Dar V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Dar V‐Kayışlar, Normal V‐Kayış kesitinin yük taşımaya
katılmayan kısımları atılarak kesitin optimize edilmesi sonucu ortaya çıkmıştır. Genişlik/yükseklik oranı b/h: 1,23
civarındadır. Normal V‐kayışlara göre daha küçük çaplı kasnaklarla kullanılabilirler.
Çentikli V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Bazı küçük kesitlerde V‐kayışları içten çentikli olarak da yapılmaktadır. Çentikler kayışın eğilme elastikliğini arttırır.
Çentikli kayışlar çentiksiz olanlara göre daha küçük çaplı kasnaklarla kullanılabilirler. Güç iletim kapasiteleri ~ % 20 fazla olmasına karşın, yüksek hızlarda gürültülü çalışırlar.
Bantlı V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Titreşimli elekler, konkasörler, kompresörler gibi sarsıntılı çalışan makinaların tahrikinde kullanılan mekanizmalarda, sarsıntıdan dolayı kayış kollarında ortaya çıkan titreşimler, kayışın yiv içinde dönmesine veya kasnaktan atmasına neden olabilir. Bu gibi durumlarda üst yüzeylerinden bir bantla birleştirilmiş V‐kayışlarının kullanılması yararlı olabilir.
Çift Profilli V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Tek bir mekanizmada birden fazla kasnağın tahrik edilmesi söz konusu ise çift profilli kayışlar kullanılabilir.
26 Poly V‐Kayışlar
SAKARYA
ÜNİVERSİTESİ
Bunlarda kayışın kasnak tarafına gelen yüzeyindeki yivler, kasnaktaki karşı yivlere oturarak sürtünme bağını arttırıcı bir özellik kazandırır. Bu kayış sürtünme bağı arttırılmış bir düz kayış gibi düşünülebilir. Poly V‐Kayışların 3 standart kesiti (J, L, M) vardır. Belirli boylarda kapalı (sonsuz) imal edilirler.
V-Kasnaklar
SAKARYA
ÜNİVERSİTESİ
Etken Çap
SAKARYA
ÜNİVERSİTESİ
Kasnaklara sarıldığında, bükülen V‐kayış kesitinin üst kısmında uzama, alt kısmında ise kısalma şeklinde elastik şekil değişimleri olur. Şekil değişimi olmayan kısma “nötr tabaka” denir (Şekilde be genişliğine karşılık gelen eksen).
Çevrim oranı hesabında bu etken çap dikkate alınmalıdır.
V-Kayış Boyu
SAKARYA
ÜNİVERSİTESİ
V‐kayışları standart boylarda kapalı olarak imal edilir.
Normal V‐kayışlarında standart boy kayışın içinden ölçülen boydur (Li).
Dar V‐kayışlarında ise standart boy nötr tabakada ölçülen boydur (Le).
Kayışın iç (Li), dış (Ld) ve etken (Le) boy bağıntıları:
28 C1: Sarılma Açısı Faktörü
SAKARYA
ÜNİVERSİTESİ
C2: Aşırı Yük Faktörü
SAKARYA
ÜNİVERSİTESİ
C3: Boy Faktörü
SAKARYA
ÜNİVERSİTESİ
V-Kayış Hesabı
SAKARYA
ÜNİVERSİTESİ
Kayış kesiti seçildikten sonra, gerekli kayış adedi aşağıdaki bağıntı ile hesaplanır:
P1: Bir kayışın iletebileceği güç (Seçilen kayış kesitine göre, 180° sarılma açısı, belirli bir etken boy ve çevrim oranı için tablodan alınır.)
30 Dişli Kayışlar
SAKARYA
ÜNİVERSİTESİ
Triger Kasnaklar
SAKARYA
ÜNİVERSİTESİ
Dişli Kayışlar
SAKARYA
ÜNİVERSİTESİ
Şekil bağlı kayış türüdür. Dişli kayışla kasnak arasında bir kayma söz konusu değildir. Gerekli gergi kuvveti küçük olduğundan yataklara daha küçük kuvvetler gelir. Diğer kayışlara göre maliyetli daha yüksektir.
P: Güç (max: 150 kW); V: Çevre hızı (40...45 m/s); : Verim (%98)
Dişli Kayışlar
SAKARYA
ÜNİVERSİTESİ
z1, z2: Kasnakların diş sayıları i: Çevrim oranı
dp: Taksimat dairesi çapı (etken çap) p: Adım
32 Dişli Kayışlar
SAKARYA
ÜNİVERSİTESİ
Kaynaklar
SAKARYA
ÜNİVERSİTESİ
1. Vedat Temiz, Kayış-Kasnak Sistemleri.
2. Atilla Bozacı, Makine Elemanları.
3. Fatih C. Babalık, Kadir Çavdar, Makine Elemanları.
