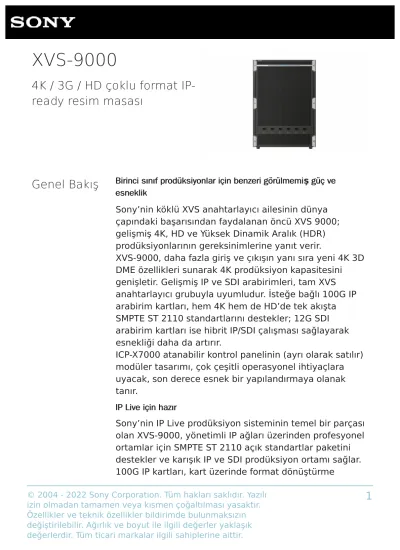

XVS-9000

4K / 3G / HD çoklu format IP- ready resim masası

Genel Bakış

Birinci sınıf prodüksiyonlar için benzeri görülmemiş güç veBirinci sınıf prodüksiyonlar için benzeri görülmemi güç ve esneklik

esneklik

Sony’nin köklü XVS anahtarlayıcı ailesinin dünya çapındaki başarısından faydalanan öncü XVS 9000;

gelişmiş 4K, HD ve Yüksek Dinamik Aralık (HDR) prodüksiyonlarının gereksinimlerine yanıt verir.

XVS-9000, daha fazla giriş ve çıkışın yanı sıra yeni 4K 3D DME özellikleri sunarak 4K prodüksiyon kapasitesini genişletir. Gelişmiş IP ve SDI arabirimleri, tam XVS anahtarlayıcı grubuyla uyumludur. İsteğe bağlı 100G IP arabirim kartları, hem 4K hem de HD’de tek akışta SMPTE ST 2110 standartlarını destekler; 12G SDI arabirim kartları ise hibrit IP/SDI çalışması sağlayarak esnekliği daha da artırır.

ICP-X7000 atanabilir kontrol panelinin (ayrı olarak satılır) modüler tasarımı, çok çeşitli operasyonel ihtiyaçlara uyacak, son derece esnek bir yapılandırmaya olanak tanır.

IP Live için hazır IP Live için hazır

Sony’nin IP Live prodüksiyon sisteminin temel bir parçası olan XVS-9000, yönetimli IP ağları üzerinden profesyonel ortamlar için SMPTE ST 2110 açık standartlar paketini destekler ve karışık IP ve SDI prodüksiyon ortamı sağlar.

100G IP kartları, kart üzerinde format dönüştürme

(2)

sunarak tek akışta 4K ve HD’yi destekler.

12G-SDI arabirimleri 12G-SDI arabirimleri

XVS-9000; şirket içi stüdyolar, naklen yayın araçları ve Flypack’ler gibi uygulamalar için daha fazla seçenek sunmak üzere gelen ve giden video sinyalinde kart üstünde format dönüştürücü işlevi gören 12G-SDI arabirimleri destekler.

Güçlü 4K prodüksiyon özellikleri Güçlü 4K prodüksiyon özellikleri

4K prodüksiyon özellikleri arasında 5 M/E, 80 giriş, 4K ve format dönüştürücü çıkışlar için 40 atanabilir çıkış ve ayrıca aynı anda 4K ve HD çalışma sağlayan 10 tam anahtar yönetici ve 10 alt anahtar yönetici bulunur.

Anahtar dondurma, bir fotoğrafı 4K tam anahtar

yöneticisine kaydeden, 4K’daki yeni bir özelliktir. İsteğe bağlı miks efekt kartı XKS-8215 ile tam anahtar yönetici sayısı 20’ye kadar çıkarılabilir.

4K 3D Dijital Çoklu Efektler (DME) 4K 3D Dijital Çoklu Efektler (DME)

Yeni geliştirilen 4K DME kart seçeneği, 4 kanala kadar yüzen 4K 3D DME özelliği sunar.

Yenilikçi anahtarlayıcı denetleyicisi Yenilikçi anahtarlayıcı denetleyicisi

XVS-9000; modüler stilde tasarım, OLED ekran, RGB XPT düğmeleri ve yeniden tasarlanan düğme düzenine sahip LCD düğme takımıyla esnek bir panel yapılandırması sunan ICP-X7000 X-Panel’i kullanır. X-Panel, düz veya kavisli montaj veya iki pozisyona da bölünmesi için esnek montaj stiline sahiptir.

Masa i

Masa işlemcisi seçeneklerilemcisi seçenekleri Çoklu Format Anahtarlayıcı

Çoklu Format Anahtarlayıcı İşlemcisilemcisi

• XKS-S9112 - 12G-SDI Giriş Kartı

• XKS-S9167 - 12G-SDI Çıkış Kartı

• XKS-C9111 - 100G IP Giriş Kartı

• XKS-C9121 - 100G IP Giriş ve Çıkış Kartı

(3)

• XKS-8210 - Miks Efekt Kartı

• XKS-8215 - Miks Efekt Kartı

• XKS-8440 - Kare Belleği Kartı

• XKS-8460 - Format Dönüştürücü Kartı

• XKS-8470 - HD DME Kartı

• XKS-8475 - DME Kartı

• XZS-9200 - Çok Programlı 2 Yazılım

• XZS-9510 - Anahtarlayıcı Yükseltme Yazılımı (1. ME Kartı için 4K Yükseltme)

• XZS-9600 - HDR Dönüştürme Yazılımı (12G-SDI Giriş Kartı için)

Anahtarlay Anahtarlay

ICP-X7000 Serisi ICP-X7000 Serisi

• MKS-X7011 – Menü Paneli

• MKS-X7017 – 36 XPT Modülü

• MKS-X7020 – Standart Geçiş Modülü

• MKS-X7021 – Basit Geçiş Modülü

• MKS-X7023 – Anahtar Geçiş Modülü

• MKS-X7024 – FlexiPad Modülü

• MKS-X7026 – 10’lu Anahtar Takımı Modülü

• MKS-X7031TB – İztopu Modülü

• MKS-X7032 – Anahtar Kısıcı Modül

• MKS-X7033 – Yardımcı/Çekim Kutusu Modülü

• MKS-X7035 – Anahtar Kontrol Modülü

• MKS-X7040 – Boş Panel (1/3)

(4)

• MKS-X7075 – Genişletme Adaptörü

• PWS-110SC1 – Anahtarlayıcı Kontrol İstasyonu Yardımcı Veriyolu Uzaktan Kumanda Paneli

Yardımcı Veriyolu Uzaktan Kumanda Paneli

• MKS-R1620 – 16 Düğmeli Uzaktan Kumanda Paneli

• MKS-R3210 – 32 Düğmeli Uzaktan Kumanda Paneli Cihaz Kontrol Birimi

Cihaz Kontrol Birimi

• MKS-X2700 – Sistem Arabirim Ünitesi

• MKS-X7700 – Sistem Arabirim Ünitesi

• MKS-X7701 – Uyarı Sinyali/GPI Çıkış Kartı

• MKS-X7702 – Seri Arabirim Kartı Virtual Shot Box Yazılımı

Virtual Shot Box Yazılımı

• BZPS-7020 - Virtual Shot Box Temel Yazılımı

• BZPS-7021 - Virtual Shot Box Ek Yazılımı Virtual Menu

Virtual Menu

• BZPS-7030 - Virtual Menu Temel Yazılım

• BZPS-7031 - Virtual Menu Ek Yazılım Virtual Panel

Virtual Panel

• BZPS-7040 - Virtual Panel Temel Yazılımı

• BZPS-7041 - Virtual Panel Ek Yazılımı SNMP Agent Yazılımı

SNMP Agent Yazılımı

• XZS-C91SN – ST2110 SNMP Agent Yazılımı

Özellikler

4K ve HD olarak 100G IP arabirimi üzerinden SMPTE ST 21104K ve HD olarak 100G IP arabirimi üzerinden SMPTE ST 2110 Sony’nin IP Live Prodüksiyon Sistemi, 100G tabanlı IP arabirim kartları üzerinden SMPTE ST 2110 Ortam Aktarımı ve AMWA NMOS Kontrol ve Yönetim Katmanı standartlarına yönelik destekle verimli, esnek iş akışları sağlar. Geleneksel sistemlerde, çeşitli sinyallerin (video,

(5)

ses, referans, meta veri ve kontrol verileri) taşınması için birden fazla kablo türü gerekirken, SMPTE ST 2110’da standart ağ anahtarlarıyla tek bir ağ kablo bağlantısı gerekir. 100G IP kart, giriş veya çıkış dönüştürmeyi destekler. SNMP Agent Yazılımıyla uzaktan izleme de yapılabilir.

12G-SDI arabirimleri 12G-SDI arabirimleri

12G-SDI giriş ve çıkış kartları, XVS arabirim seçenekleri grubunu daha da genişletir. 12G-SDI arabirim kartlarında, kart üstünde giriş veya çıkış formatı dönüştürme özelliği bulunur ve giriş veya çıkış sinyalleri uygun bir video sinyaline dönüştürülebilir.

Oldukça esnek ve ölçeklenebilir yapılandırma Oldukça esnek ve ölçeklenebilir yapılandırma

XVS-9000; operasyon, çözünürlük, kare hızı, giriş ve çıkış sayısı, M/E kümesi sayısı gibi alanlarda özel ihtiyaçlara uyacak şekilde serbestçe yapılandırılabilir.

Büyük 4K prodüksiyon sistemleri için 5 M/E Büyük 4K prodüksiyon sistemleri için 5 M/E

5 M/E işlevselliği, M/E başına farklı video formatlarıyla çalışmaya olanak sağlayarak aynı anda 4K ve HD çalışmaları yapılmasını sağlar.

4K için 80 giri

4K için 80 giriş ve 40 atanabilir çıkı ve 40 atanabilir çıkış

Kullanım ihtiyaçlarına göre 80 adede kadar giriş ve 40 adede kadar atanabilir çıkış yapılandırılabilir. Ayrıca dört adet çoklu görüntüleyici kanalı da mevcuttur.

Birden çok prodüksiyon için kaynak payla Birden çok prodüksiyon için kaynak paylaşımıımı Kaynak paylaşımı desteği, birçok farklı işin

gerçekleştirilmesi için yapılandırılabilecek tek bir işlemciyle, esnek ve verimli bir prodüksiyon ortamı sağlar. Ölçeklenebilir yerel ve/veya uzak işlemlerde en iyisini sağlamak için girişler/çıkışlar ve miks efekt setleri gibi işleme özellikleri, tesisin içinde veya dışında farklı kontrol panellerine atanabilir.

(6)

Kapsamlı video formatı deste Kapsamlı video formatı desteğii 4K 2160p (2SI/SQD) /59,94, 50

4K 2160PsF (1.5G dörtlü bağlantı) / 29,97, 25, 24, 23,98 1080p Seviye A / 59,94, 50

1080i / 59,94, 50

1080PsF / 29,97, 25, 24, 23,98 720p / 59,94, 50

4K ile HD arasında yukarı ve a

4K ile HD arasında yukarı ve aşaağı dönüı dönüştürmetürme

XVS-9000 anahtarlayıcı; 100G IP kart veya 12G SDI kart kullanarak 4K ile HD arasında yukarı/aşağı/çapraz/eşit dönüştürme sağlar. Bu seçenekler, 4K (2160p) ile HD (1080p, 1080i) arasında ve HD içinde (1080p, 1080i ve 720p) yukarı ve aşağı dönüştürme, 4K 2SI ile 4K SQD arasında ve 1080i ile 720p arasında çapraz dönüştürme sağlar.

Sony SR-Live i

Sony SR-Live iş akı akışı için HDR dönüı için HDR dönüştürmetürme

Kaynak girişi için SDR - HDR dönüştürme (veya tersi) 12G-SDI giriş kartında isteğe bağlı lisansla desteklenir.

HDRC kanal ataması ve HDRC parametre ayarları

kullanım menüsünde bulunur. (sürüm yükseltme gerekir) M/E kartlarında geli

M/E kartlarında gelişmimiş katmanlama katmanlama

Tek tek M/E kartlarında HD’de sekiz anahtar yöneticisi veya 4K’da dört anahtar yöneticisi sofistike katmanlama tekniklerine imkan tanır. Her anahtar yöneticisinin ana kısıcıdan ayrı kendi otomatik geçiş kontrolü bulunur, böylece çözülme veya silme veya DME silme* ile anahtarlar tek tek eklenip çıkarılabilir. 2.5D yeniden boyutlandırıcı ve renk anahtarı içeren tüm tam anahtar yöneticilerinin hem 4K hem de HD modelleri

bulunmasının yanı sıra doğrusal anahtara ve parlaklık anahtarına sahip ek 4K alt anahtar yöneticileri* de mevcuttur.

(7)

* Alt anahtar yönetici, 4K içerik için doğrusal anahtar ve parlaklık anahtarı yönetimi sunan ek bir anahtar

yöneticidir. Yeni Miks Efekt kartı XKS-8215’te tüm anahtar yöneticileri tamdır.

Kapsamlı M/E modu seçenekleri Kapsamlı M/E modu seçenekleri

XVS-9000’de bulunan gelişmiş miks efekti modları

kullanılarak, her set yalnızca ana M/E çıkışını değil, aynı zamanda bu M/E’den bir alt miksi de kontrol edebilecek şekilde yapılandırılabilir. Bu Çoklu Program 2 modu, aynı etkinliğin birden çok çıkışını üretmek için idealdir:

örneğin, aynı M/E içinde bir futbol maçının "temiz" ve

"düzensiz" akışları.

Her anahtar yönetici için ayarlanabilir yeniden boyutlandırıcı i Her anahtar yönetici için ayarlanabilir yeniden boyutlandırıcı işlevilevi Yeniden boyutlandırıcı işlevi; Genişletme, Daraltma, Konumlandırma, X Ekseninde Döndürme ve Y Ekseninde Döndürme gibi ayarlanabilir parametrelerle her bir tam anahtar yöneticiyle basit 2.5D DME efektleri

oluşturmanızı sağlar.

Hassas efektler Hassas efektler

İnce ayarlı anahtar teknolojisi, 8H sınıfındaki bu anahtarlayıcıların anahtar konumlarının ve kenarlık genişliklerinin alt piksel seviyesinde hassas şekilde ayarlanmasına olanak tanır. Daha fazla güç ve kullanım kolaylığı için XVS-9000 ayrıca Sony’nin benzersiz

işlenmiş anahtar modunu ve DME bağlantı işlevini sunar.

4K CG silmeli geli

4K CG silmeli gelişmimiş kare belle kare belleği sistemii sistemi

Ses ile birlikte 4K CG silme özelliği mevcuttur. İşlemci, gelişmiş bir kare belleği sistemine sahiptir. Bu sayede anında geri çağrılabilen 1250 kare (yaklaşık 20 saniyeye eş değerdir) 4K kalitesinde kaynak olarak kullanılabilir. Ek olarak, yüksek kapasiteli gömülü SSD sürücüsünden

daha fazla kareye de erişilebilir.

(8)

Aux veriyolu çıkı

Aux veriyolu çıkışlarında düzenleme ilarında düzenleme işlevilevi

Resim masası, aux veriyolu çıkışları yerine düzenleme geçişi sağlar.

Renk düzeltme i Renk düzeltme işlevilevi

Renk düzeltme (CCR) özelliği standart olarak her

yardımcı çıkışta mevcuttur. CCR, format dönüştürmenin mümkün olduğu girişlerde de mevcuttur.

Programlanabilir makrolarla basit canlı prodüksiyon çalı

Programlanabilir makrolarla basit canlı prodüksiyon çalışmalarımaları Makrolar, zamanın kritik öneme sahip olduğu ve kullanım hatalarına yer olmayan canlı prodüksiyon ortamlarında paha biçilmez bir avantajdır. Kullanıcılar, FlexiPad modülü veya UTIL/ShotBox modülünü kullanarak kullanım

dizilerini kaydedebilir, depolayabilir ve ardından istenilen bir düğmeye atayabilir. Makrolar karmaşık panel kullanım dizilerini kaydetmekle kalmaz, aynı zamanda menü

kullanımı da Menü makrosu olarak kaydedilebilir.

Makrolar doğrudan kontrol panelinden veya dokunmatik menü ekranı kullanılarak düzenlenebilir.

Sürüm 3.4 üstü yazılım, birden çok Makro aynı anda çalıştırılabilir.

İstesteğe bae bağlı entegre 4K DME ilı entegre 4K DME işlemcilemci

Yeni 4K DME seçenek kartlarıyla, 4K sistem için sadece doğrusal 3D efektler değil, doğrusal olmayan 3D efektler de dahil olmak üzere dört kanala kadar 3D DME

kullanılabilir.

Harici cihaz kontrolü Harici cihaz kontrolü

Video sunucuları ve grafik sistemleri gibi harici cihazlar, RS-422 ve IP üzerinden MKS-X7700 veya MKS-X2700 cihaz kontrol birimleri kullanılarak kontrol edilebilir.

Sistem; VDCP, Odetics, AMP ve Rosstalk da dahil olmak üzere çeşitli uzak protokolleri destekler.

Akıllı, çok i

Akıllı, çok işlevli uyarı sinyali sistemilevli uyarı sinyali sistemi

(9)

XVS-9000, paralel uyarı sinyali bağlantı noktalarıyla, seri uyarı sinyali bağlantı noktalarıyla ve IP bağlantı

noktasıyla anahtarlayıcı ile yönlendirici uyarı sinyali işlevlerini sorunsuzca entegre eden, çok işlevli ve akıllı bir uyarı sinyali sistemi sağlar. Birden fazla yayın ve kayıt uyarı sinyali, karmaşık uyarı sinyali gereksinimleri dahi karşılanabilecek şekilde anahtarlayıcı sisteminde kolayca programlanabilir. Sadece MKS-X7700’e uyarı sinyali

kartları eklenerek veya MKS-X2700 kullanılarak fazladan paralel uyarı sinyali bağlantı noktaları elde edilebilir.

Esnek X-Panel atanabilir modüler tasarımlar Esnek X-Panel atanabilir modüler tasarımlar

ICP-X7000 X-Panel; modüler stilde tasarım, OLED ekran, RGB XPT düğmeleri ve LCD düğme takımıyla esnek bir panel yapılandırması sunar. Düğme düzeni de yeniden tasarlamıştır. X-Panel, düz veya kavisli montaj, hatta iki pozisyona da bölünmesi için esnek bir montaj stiline sahiptir. XPT FlexiPad, operatörün tercihlerine göre işlev eşleme özelleştirmesi sağlar.

Çoklu panel yapılandırmaları prodüksiyon seçeneklerini artırır Çoklu panel yapılandırmaları prodüksiyon seçeneklerini artırır Prodüksiyon seçeneklerini daha da artırmak için dört adede kadar kontrol paneli bağlanabilir.

Virtual Panel, Virtual Menu ve Virtual Shot Box ile daha fazla Virtual Panel, Virtual Menu ve Virtual Shot Box ile daha fazla kontrol özgürlü

kontrol özgürlüğüü

XVS Serisi anahtarlayıcı, Ethernet üzerinden Virtual

Panel, Virtual Menu ve Virtual Shot Box web uygulamaları kullanılarak uzaktan kontrol edilebilir.

Virtual Panel, kontrol panelinin kullanıcı tercihlerine göre kolayca yapılandırılabilecek bir GUI sürümüdür. Virtual Shot Box’ta düğmeler ve işlevler özelleştirilebilir, böylece makro, anlık çekim, çekim kutusu, XPT anahtarlama ve diğer işlevleri istediğiniz gibi atayabilirsiniz; mühendislik işlemlerinin ücretsiz olabileceği Virtual Menu

uygulamasında ise MKS-X7011 Menü Panelindeki işlem

(10)

menüleri kullanılabilir.

Bu uygulamalar, tarayıcı ve ağ bağlantısı bulunan bir PC veya tablette* kullanılabilir.

*Tablet PC, Virtual Panel için önerilmez.

Bu uygulamaları kullanarak birçok olanak elde edilebilir.

Örneğin Virtual Shot Box, kontrol paneliyle birlikte ek çekim kutusu düğmeleri olarak veya ana anahtarlayıcı operatörüne herhangi bir yerden destek olmak için kullanılabilir. Ayrıca sunucu veya görevli uygulamayı kendi kullanarak spor sahasından gelen naklen

görüntülere geçebilir ve daha birçok işlem yapabilir.

Yeni Gruplar Arası ba

Yeni Gruplar Arası bağlantıyla uzaktan kullanımlantıyla uzaktan kullanım XVS serisi anahtarlayıcı, çok stüdyolu ve uzak

kurulumlarda ölçeklenebilir ve esnek sistemler isteyen müşteriler için birden çok LAN/WAN ağ bağlantısı

sağlamak üzere ağ yönlendirme işlevini destekleyebilir.

Bu sayede işlemci ile panelin Katman 3 ağ üzerinden bağlanmasıyla uzaktan kullanım özelliklerinden

faydalanabilirsiniz. Kontrol paneli işlemciden uzağa yerleştirilerek uzaktan prodüksiyon desteklenebilir.

İsteğe bağlı Virtual Panel, Virtual Menu ve Virtual Shot Box yazılımlarıyla, XVS Serisi anahtarlayıcı, uzaktan prodüksiyona en uygun şekilde yapılandırılabilir. (sürüm yükseltme gerekir)

Teknik Özellikler

Genel

Güç Gereksinimleri 100 - 240 V ± %10 AC 50/60 Hz

42 A ila 17,7 A (tüm

(11)

Akım tüketimi takılabilen seçenek kartları ile donatıldığında)

Çalışma sıcaklığı 5ºC - 40ºC (41ºF - 104ºF) Performansın

garanti edildiği sıcaklık

10ºC - 35ºC (50ºF - 95ºF)

Saklama sıcaklığı -20ºC - 60ºC (-4ºF - 140ºF) Çalışma nemi %10 ila %90

Boyutlar (G/Y/D)

(çıkıntılar hariç) 440 x 665 x 582,9 mm

Ağırlık

Yaklaşık 92 kg (isteğe bağlı tüm takılabilir kartlar

takıldığında)

Uzaktan Kumanda Konnektörü

AĞ (MVS LAN) RJ-45, 1000BASE-T standardı ile uyumludur

AĞ (UTL LAN*) RJ-45, 1000BASE-T standardı ile uyumludur

GPIO

GPI D-sub 25 pinli, dişi

Röle kontak çıkışları: 4 (30 V AC/DC, 0,1 A)

Açık kolektör çıkışları: 4

Referans Girişi

REF Girişi BNC tipi, döngülü

çıkışla 75 Ω

(12)

Referans Girişi HDTV sistemler: HD üç seviye senkronizasyon / SDTV analog siyah renk patlaması / SDTV analog senkronizasyon

AC Girişi

AC IN A, B, C, D, E,

F 3 pimli AC konnektörü

Giriş/Çıkış

Maksimum giriş

sayısı Ana girişler için BNC (x 160)**

Maksimum çıkış sayısı

Çıkışlar için BNC (x 80)**

Dönüştürücü çıkışları/Çoklu Görüntüleyici için BNC (x 16) (4 kanal)**

Notlar

* Gelecekte kullanım için

** QSFP28 için alternatif

bağlantılar mevcuttur
