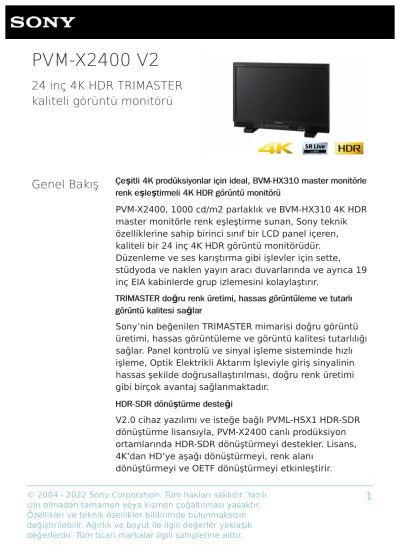

PVM-X2400 V2. 24 inç 4K HDR TRIMASTER kaliteli görüntü monitörü. Genel Bakış

PVM-X2400 V2

24 inç 4K HDR TRIMASTER kaliteli görüntü monitörü

Genel Bakış

renk eşleleştirmeli 4K HDR görüntü monitörütirmeli 4K HDR görüntü monitörü

PVM-X2400, 1000 cd/m2 parlaklık ve BVM-HX310 4K HDR master monitörle renk eşleştirme sunan, Sony teknik özelliklerine sahip birinci sınıf bir LCD panel içeren, kaliteli bir 24 inç 4K HDR görüntü monitörüdür.

Düzenleme ve ses karıştırma gibi işlevler için sette,

stüdyoda ve naklen yayın aracı duvarlarında ve ayrıca 19 inç EIA kabinlerde grup izlemesini kolaylaştırır.

TRIMASTER do

TRIMASTER doğru renk üretimi, hassas görüntüleme ve tutarlıru renk üretimi, hassas görüntüleme ve tutarlı görüntü kalitesi sa

görüntü kalitesi sağlarlar

Sony’nin beğenilen TRIMASTER mimarisi doğru görüntü üretimi, hassas görüntüleme ve görüntü kalitesi tutarlılığı sağlar. Panel kontrolü ve sinyal işleme sisteminde hızlı işleme, Optik Elektrikli Aktarım İşleviyle giriş sinyalinin hassas şekilde doğrusallaştırılması, doğru renk üretimi gibi birçok avantaj sağlanmaktadır.

HDR-SDR dönü

HDR-SDR dönüştürme destetürme desteğii

V2.0 cihaz yazılımı ve isteğe bağlı PVML-HSX1 HDR-SDR dönüştürme lisansıyla, PVM-X2400 canlı prodüksiyon ortamlarında HDR-SDR dönüştürmeyi destekler. Lisans, 4K’dan HD’ye aşağı dönüştürmeyi, renk alanı

dönüştürmeyi ve OETF dönüştürmeyi etkinleştirir.

Gelişmiş Monitör Çıkışıyla dönüştürülen görüntülerin çıkışının başka 4K veya HD monitörlere yapılmasını da sağlar. Bu işlev, sadece HDR sinyali beslenebilecek uzak bir tesiste de kullanılabilir.

Canlı prodüksiyon meta verileri*

Canlı prodüksiyon meta verileri*

PVM-X2400, canlı prodüksiyon meta verileri için destek sunar ve giriş kaynağı ile monitör ayarları eşleştirilmişse onaylama yapmanızı sağlar.

* V2.0 ile desteklenir. Canlı prodüksiyon meta verileri SR Live meta verilerini içerir.

Dinamik Kontrastlı Sürücü ve Siyah Ayrıntı Yüksek / Orta / Dü Dinamik Kontrastlı Sürücü ve Siyah Ayrıntı Yüksek / Orta / Düşükük Dinamik kontrast sürücüsü, 1.000.000:1 dinamik kontrast oranı elde ederek arka aydınlatma parlaklığını sahneye uygun hale getirir. Vurguların ve düşük ışıkların toplam dengesi bir bakışta onaylanabilir. LCD panel mekanizması nedeniyle panelden arka aydınlatmanın sızması

kaçınılmazdır. Siyah Ayrıntı modu, koyu, düşük APL’li (ortalama görüntü seviyesi) görüntülerdeki siyah ayrıntıların daha doğru şekilde izlenmesini sağlar.

12G-SDI ve Dört Ba

12G-SDI ve Dört Bağlantılı 3G-SDI - HD-SDI ve ayrıca HDMIlantılı 3G-SDI - HD-SDI ve ayrıca HDMI giri

girişlerileri

PVM-X2400, en yeni kaynaklardan 12G-SDI kabul edebilir ve geleneksel cihazlardan dört bağlantılı 3G-SDI ve tek HD-SDI girişi yapabilir. Bu giriş özelliği 640x480/60P PC sinyalinden 4096 x 2160/60P 4:2:2 YCBCR 12 bite kadar HDMI’ı destekler.

Çe

Çeşitli kapsamlaritli kapsamlar

Dalga formu monitörü ve vektör kapsamı, hem HDR hem de SDR ölçekleriyle aynı anda görüntülenebilir; bu da dalga formu monitörünün HDR ölçekleriyle hem giriş sinyali seviyesinin hem de çıkış parlaklığının kolayca

kontrol edilmesini sağlar. Parlaklık, RGB/YCBCR görüntüsü veya gam hata ekranıyla RGB yüzeyi olmak üzere üç farklı ekran mevcuttur. Belirlenen bir hattın dalga formu da görüntülenebilir.

3D Kullanıcı LUT’siyle e

3D Kullanıcı LUT’siyle eşsiz dörtlü görünüm ekranısiz dörtlü görünüm ekranı

PVM-X2400 dörtlü görünüm özellikli ekran sunar. EOTF (SDR/HDR), renk alanı, aktarım matrisi, renk sıcaklığı, kontrast, parlaklık, SDI/HDMI, RGB/YCBCR ve 3D Kullanıcı LUT’si her ekran görünümü için ayrı ayrı ayarlanabilir.

Geli

Gelişmimiş kullanıcı arayüzü ve kanal seçim dü kullanıcı arayüzü ve kanal seçim düğmesimesi

Monitörün OSD’si, çalışmayı daha hızlı ve sezgisel hale getirmek için büyük ölçüde iyileştirilmiştir. Menünün tasarımı ayarların çabucak incelenmesini ve

düzenlenmesini sağlar. Kanal seçim düğmesi,

kullanıcıların yanlışlıkla ayar hatası yapmasını engeller.

Sahada kullanım için optimum özellikler Sahada kullanım için optimum özellikler

DC 24 V çalışma, monitörün büyük 24 inç ekran

boyutuna ve çok yüksek 1000 cd/m2 parlaklığına rağmen sahada çalışmaya imkan tanır. İsteğe bağlı bir koruma paneli*, birinci sınıf LCD ekranı yanlışlıkla oluşabilecek darbelerden korur. 3D Kullanıcı LUT’si ve çatal montaj da desteklenir. Dinamik Kontrast Sürücüsü, özellikle de gece sahnelerinin çekiminde avantaj sağlar. Sahada çalışma, yanlış renk ve kamera odak işleviyle daha da

iyileştirilmiştir**.

* Ekranı arka aydınlatma ısısından korumak amacıyla, isteğe bağlı koruma paneli, monitör çalışırken

kullanılamaz.

** V2.0 ile desteklenir.

Çe

Çeşitli montaj özellikleriitli montaj özellikleri

Büyük 24 inç ekran boyutuna rağmen, PVM-X2400

stüdyo ve naklen yayın aracı ortamlarında 19 inç EIA standart kabine kurulabilir. Çatal montaj ve VESA montaj seçenekleri, sahada kullanım için C standına veya

düzenleme için masaüstü kola kuruluma da elverişlidir.

Ses kapatmayla güçlü stereo ses Ses kapatmayla güçlü stereo ses

PVM-X2400’de ses kapatma özellikli stereo hoparlörler (2 W+2 W) bulunur.

Özellikler

sınıf LCD panel

PVM-X2400’de geniş renk gamı, yüksek parlaklık, yüksek kontrast, incelikli gri tonlar, geniş görüntüleme açısı ve mükemmel istikrar sunan bir 24 inç 4K birinci sınıf LCD panel (3840 x 2160 piksel çözünürlük) bulunur. Sony teknik özelliklerini taşıyan panel, sektör lideri Sony BVM- HX310 Master Monitöre uygun 1000 cd/m2 parlaklık ve

%100 renk gamı elde eder. Böylece canlı prodüksiyonlar, TV programları, belgeseller, video klipler, filmler, diziler ve reklamlar gibi uygulamalarda kamera çekiminden tamamlamaya kadar tüm prodüksiyon iş akışında doğru bir renk eşleştirme değeri sağlanır. Bir projede çalışan personelin tamamı, farklı zamanlarda ve farklı yerlerde çalışsalar dahi, aynı doğru renk ve ton görünümünü güvenilir şekilde paylaşabilir.

TRIMASTER do

TRIMASTER doğru renk üretimi, hassas görüntüleme ve tutarlıru renk üretimi, hassas görüntüleme ve tutarlı görüntü kalitesi sa

görüntü kalitesi sağlarlar

Sony’nin TRIMASTER mimarisi doğru görüntü üretimi, hassas görüntüleme ve görüntü kalitesi tutarlılığı sağlar.

Panelin kontrol ve sinyal işleme sistemi hızlı işleme, doğru renk üretimi ve Optik Elektrikli Aktarım İşleviyle giriş sinyallerinin hassas şekilde doğrusallaştırılması gibi önemli avantajlar sunar.

HDR-SDR Dönü

HDR-SDR Dönüştürme destetürme desteği*i*

V2.0 cihaz yazılımı ve isteğe bağlı PVML-HSX1 HDR-SDR dönüştürme lisansıyla**, PVM-X2400 canlı prodüksiyon sisteminde HDR-SDR dönüştürmeyi destekler. HDR lisansı, 4K’dan HD’ye aşağı dönüştürmeyi, ITU-R

BT.2020’den ITU-R BT.709’a renk alanı dönüştürmeyi ve HDR EOTF S-Log3 (HDR), ITU-R BT.2100 (HLG), SMPTE ST2084’ten SDR EOTF 2.4’e OETF dönüştürmeyi

etkinleştirir. Ayrıca asıl 4K kaynağı Dört Bağlantılı 3G-SDI olsa dahi, 12G veya 3G-SDI destekli Gelişmiş Monitör Çıkışı üzerinden dönüştürülmüş görüntülerin çıkışının başka bir 4K veya HD monitöre yapılmasını da sağlar. Bu işlev, sadece HDR sinyali beslenebilecek uzak bir tesiste de kullanılabilir.

* V2.0 ile desteklenir.

** PVML-HSX1 HDR-SDR dönüştürme lisansı ayrı olarak sunulur. Monitör, v2.0 veya üstü cihaz yazılımına

güncellenmelidir. HDR-SDR dönüştürme, monitörün ön kontrol panelindeki USB bağlantı noktası üzerinden etkinleştirilir.

Canlı prodüksiyon meta verileri*

Canlı prodüksiyon meta verileri*

PVM-X2400, canlı prodüksiyon meta verileri için destek sunar ve giriş kaynağı ile monitör ayarları birbiriyle

eşleştirilmişse kolayca karşılaştırma yapmanızı sağlar. Bu özellik, canlı prodüksiyon projelerinin tesiste daha hızlı ve akıcı hazırlanmasına imkan tanır.

* V2.0 ile desteklenir. Canlı prodüksiyon meta verileri SR Live meta verilerini içerir.

[V2 cihaz yazılımı ileri bir tarihte sunulacaktır. V1 cihaz yazılımı, monitörün USB bağlantı noktasından

güncellenebilir.]

Dinamik Kontrastlı Sürücü Dinamik Kontrastlı Sürücü

Sony’nin Dinamik Kontrast Sürücüsü arka aydınlatma sürücü sistemi, dinamik 1.000.000:1 kontrast oranı elde edecek şekilde arka aydınlatma parlaklığını sahneye göre dinamik olarak değiştirir. Böylece vurguların ve düşük ışıkların toplam dengesi bir bakışta kontrol edilebilir.

Başka bir avantaj da hiçbir yapay hale efekti ortaya çıkmaması ve her sinyal seviyesinin aynı ekran parlaklığıyla görüntülenmesidir.

Siyah Ayrıntı Yüksek/Orta/Dü Siyah Ayrıntı Yüksek/Orta/Düşükük

Panel yüzeyinden arka aydınlatma sızıntısı LCD panel tasarımlarının bir sonucudur. Siyah Ayrıntı modu, koyu, düşük APL’li (ortalama görüntü seviyesi) görüntülerdeki siyah ayrıntıların daha doğru şekilde izlenmesini sağlar.

Siyah seviyesi azaltılır ama doğru renk ve gri tonları için gama korunur. Ancak monitörün dinamik aralığı

nedeniyle yüksek parlaklığa sahip alanlar kırpılır.

Kırpılacak bölümler, zebra deseniyle veya kırpılmış görüntüyle gösterilebilir.

Çok yönlü 4K video giri

Çok yönlü 4K video girişi özellii özelliğii

PVM-X2400 dahili standart giriş arabirimleriyle

donatılmıştır: (12G/6G/3G/HD-SDI) BNC (x2), (3G/HD-SDI) BNC (x2) ve HDMI (HDCP2.3/1.4) (x1). 12G, basit

sistemlerden büyük ölçekli saha sistemlerine kadar kablolamayı kolaylaştırır. Dört Bağlantılı 3G-SDI,

"geleneksel" cihazlarla yapılandırılmış sistemler için son derece elverişlidir. HDMI; pikselleştirici, çoklu

görüntüleyici, dijital kamera, set üstü kutu, UHD Blu-ray, PC gibi cihazlarla arayüz oluşturmayı kolaylaştırır.

Çe

Çeşitli sinyal ayarları ve video veri yükü kimliitli sinyal ayarları ve video veri yükü kimliği ile otomatik ayari ile otomatik ayar Manuel ayarlar arasında renk alanı olarak ITU-R BT.2020, ITU-R BT.709, DCI-P3, S-Gamut/S-Gamut3, S-

Gamut3.Cine ve EOTF olarak ITU-R BT.2100 (HLG), SMPTE ST 2084, S-Log3 ve S-Log3 (Live HDR) ayarları

bulunur. Ayrıca VPID (Video Veri Yükü Kimliği), SDI

sinyalinde gömülü olan EOTF, renk alanı ve RGB kaynak bilgilerini tanımlayabilir. Monitör ayarları otomatik olarak yapılarak baskı altında çalışılan canlı prodüksiyon

ortamlarında insan hatası riski ortadan kaldırılır.

Geli

Gelişmimiş kullanıcı arayüzü kullanıcı arayüzü

OSD (Ekranda Görüntüleme) menüsünün yapısı, mevcut Sony 4K monitörlere göre büyük ölçüde iyileştirilmiştir.

Ayar değerlerinin hızla, kolayca incelenmesi ve

ayarlanması için sığ katmanlı bir yapıya sahiptir. Durum menüsünün konumu, monitörün üstünden alt kısmına alınmıştır. 4K/2K ayarları ve giriş ayarları/kullanıcı ön ayarları tek bir kanala entegre edilmiştir. 30 kanal istenen şekilde oluşturulup yeniden adlandırılabilir. Ön kontrol panelinde yeni bir kanal düğmesi bulunur; sadece kanal adı, renk alanı, EOTF ve giriş gibi özellikleri

gösteren listeden bir kanal seçmeniz yeterlidir. Kanallar bir Fn tuşuna da atanabilir. Birden çok kullanıcı aynı

monitörü kullandığında, her kullanıcı, kendi ayar verilerini bir kanal belleğine kaydedip gerektiğinde alabilir,

böylece zaman kaybettiren ve sık sık tekrarlanan ayar işleri azaltılır. Birden çok kullanıcı aynı monitörü

kullandığında, monitörün tüm verileri kaydedilip bir parolayla kilitlenebilir. Kullanıcılar, kaydedilen değerleri serbestçe değiştirebilir ancak parolayı bilmeyen bir kullanıcı verilerin üzerine yazamaz veya verileri belleğe kaydedemez. Kullanıcılar, Fn tuşu yapılandırmasını daha iyi hale getirmek için Fn tuşuna art arda basarak ayarlar menüsünde bir kısa yol oluşturabilir. İşlev tuşu ön ayarı farklı tuş kombinasyonlarının oluşturulmasını,

depolanmasını ve çabucak hatırlanmasını sağlar. Kanal, işlev tuşu ön ayarı, renk sıcaklığı ve işaretçi adı da monitörün OSD klavyesiyle adlandırılabilir.

HDR/SDR ölçe

HDR/SDR ölçeği ve ses seviyesi ölçüm ekranıyla 4K/HDi ve ses seviyesi ölçüm ekranıyla 4K/HD

kapsamları kapsamları

Hem dalga formu monitörü hem de vektör kapsamı, HDR veya SDR ölçekleriyle aynı anda görüntülenebilir.

Ölçekler, monitörün seçili EOTF ayarına göre otomatik olarak değiştirilir. WFM’in HDR ölçeğine göre hem giriş sinyalini hem de çıkış parlaklığını kolayca kontrol

edebilirsiniz. Çeşitli modlar arasında, kamera beyaz dengesinin ayarlanması için dalga formu monitörüyle yakınlaştırma işlevi (0-%20 veya 0-%30’luk bir alanda) ve vektör kapsamıyla merkezi siyah alanda yakınlaştırma işlevi bulunur. Dalga formunda parlaklık, RGB/YCBCR görüntüsü veya gam hata ekranıyla RGB/YCBCR yüzeyi olmak üzere üç farklı ekran mevcuttur. Belirlenen bir hattın dalga formu da görüntülenebilir. Ayrıca ses

seviyesi ölçüm cihazı, SDI ya da HDMI girişinden yerleşik ses sinyallerini görüntüleyebilir. Ekranda Kanal 1-8 veya Kanal 9-16’yı gösterebilir.

3D Kullanıcı LUT’si 3D Kullanıcı LUT’si

3D Kullanıcı LUT dosyaları, monitörün önündeki USB bağlantı noktasıyla dahili belleğe yüklenebilir. 33 kılavuz noktalı veya 17 kılavuz noktalı .cube dosyaları

desteklenir. Farklı kullanıcı LUT’leri kolayca seçilip Dörtlü Görünüm ekranında karşılaştırılabilir.

EEşsiz Dörtlü Görünüm ekranısiz Dörtlü Görünüm ekranı

PVM-X2400 Dörtlü Görünüm ekran modu sunar. EOTF (SDR/HDR), renk alanı, aktarım matrisi, renk sıcaklığı, kontrast, parlaklık, kullanıcı LUT’si, SDI/HDMI ve

RGB/YCBCR her ekran görünümü için ayrı ayrı ayarlanabilir. Farklı HD giriş kaynakları, HD duvar sisteminin bir parçası olarak karşılaştırılabilir.

Yanlı

Yanlış renk i renk işlevi*levi*

Monitör, kameranın sinyal seviyesine göre yanlış renk görüntüleyebilir. Tüm görüntü değiştiğinden, aşırı,

yetersiz veya uygun pozlama seviyelerini görmek kolaydır.

* V2.0 ile desteklenir.

Kamera odak i

Kamera odak işlevi*levi*

Monitör, kameranın odak işlemine yardımcı olmak

amacıyla bir video sinyalinin diyafram seviyesini kontrol edebilir ve ekranda kenarları keskinleştirilmiş görüntüler gösterebilir. Keskinleştirilmiş kenarlar daha hassas

odaklama için kullanıcının seçtiği renklerle (beyaz, kırmızı, yeşil, mavi ve sarı) görüntülenebilir.

* V2.0 ile desteklenir.

DC ile çalı DC ile çalışmama

PVM-X2400’e, DC 22 V - 32 V kaynakla güç sağlanabilir;

bu da set ve saha uygulamalarında büyük boy ekran isteyen kullanıcılara daha fazla esneklik ve mobilite sunar.

Son derece güvenilir mekanik tasarım, iste

Son derece güvenilir mekanik tasarım, isteğe bae bağlı korumalı koruma paneli ve 19 inç EIA standart kabine montaj özelli

paneli ve 19 inç EIA standart kabine montaj özelliğii

Uzun süre güvenilirlik için, Sony en verimli soğutma sistemini ve mekanik yapıyı bulmak amacıyla birçok termal simülasyon yapmıştır. Katı teknik özellikleri

karşılamak için uzun süreli ısı yükü testleri de yapılmıştır.

İsteğe bağlı PVMK-PX24 koruma paneli, taşıma ve hazırlık sırasında PVM-X2400’ün ekranını kazara gerçekleşen çizilmelerden ve darbelerden korur*. Alet gerekmeden kolayca ve çabucak takılıp sökülebilir. Bu koruma paneli, kabin bağlantı parçası PVMK-RX24 ile birlikte monte

edilebilir ve PVM-X2400 19 inç EIA standart kabine kurulu olarak kullanılabilir.

* İsteğe bağlı koruma paneli, ekranı LCD arka aydınlatma ısısından korumak için çalışan monitörle kullanılamaz.

Çatal montaj ve duvar montajı özelli Çatal montaj ve duvar montajı özelliğii

PVM-X2400’ün yan kenarlarında çatal montaj için vida delikleri bulunur. Bu montaj tipi, monitörün sahada kamera vincine veya monitör standına kurulduğu durumlar için kullanışlı bir seçenek sunar. Ayrıca her monitörün arka panelinde duvar montajı için 100 mm aralıklı delikler bulunur.

Yer açıklı

Yer açıklığı sunan baı sunan bağlayıcı panel tasarımılayıcı panel tasarımı

Arka konnektör paneli yeterli kablo boşluğu sağlar. Bu tasarım, konnektör koruması ve alan tasarrufu

sağlamasının yanı sıra sistem entegrasyonu ve bakımı için konnektörlerin kolayca tanımlanması sayesinde kablolama esnekliği de sunar.

4K (4096 x 2160) ve 2K (2048 x 1080) giri 4K (4096 x 2160) ve 2K (2048 x 1080) giriş

PVM-X2400 4K ve 2K giriş sinyallerini görüntüleyebilir.

4K/2K sinyal, tam 4K/2K görüntü QFHD (3840 x 2160) ekrana ölçeklenmiş şekilde veya yandan kesilmiş yerel 4K/2K ekran şeklinde olmak üzere iki yönlü olarak görüntülenir.

Esnek ve de

Esnek ve değiişken alan iken alan işaretleri, açı iaretleri, açı işaretleri ve merkez iaretleri ve merkez işaretiareti Ekranda iki esnek alan işareti veya değişken alan işareti, ayrıca açı işareti ayarlamak çok kolaydır. Kolay

tanımlama için çizgi renkleri ve kalınlığı değiştirilebilir.

İkinci işaret, merkez bölümünün odağını kontrol etmeyi kolaylaştırır. Esnek alan işareti, alışveriş programları için ekran düzeni rehberi olarak kullanılabilir.

Güç açık ayarı Güç açık ayarı

Kira uygulamaları için ideal olan güç açma ayarı, son bellek, kullanıcı ön ayarı, fabrika ön ayarı gibi verileri

Optimum dü

Optimum düşük gecikmeli I/P dönüük gecikmeli I/P dönüştürmetürme

Monitörün düşük gecikmeli I/P dönüştürme sistemi sinyal işlemeyi giriş sinyallerine göre optimize eder. Bu özellik, hızlı hareketler içeren görüntülerin düzenlenmesine, izlenmesine ve sesin dudakla senkronize edilmesine yardımcı olur.

Yakınla

Yakınlaştırma itırma işlevilevi

PVM-X2400, kamera odağının kontrol edilmesi için ekranın merkezini büyütebilir.

Ses kapatma özellikli stereo hoparlörler (2 W+2 W) Ses kapatma özellikli stereo hoparlörler (2 W+2 W)

Sette veya makine odasında kullanım için çevresel

parazit nedeniyle yüksek ses basıncı seviyeleri gerekir. 2 W+2 W ön stereo hoparlörler, gerçek stereofonik efektle güçlü ses sunar. Gerektiğinde sesi anında kapatmak için atanan işlev tuşuna basın.

Kapsamlı temel i

Kapsamlı temel işlevlerlevler

Monitörde kontrast, parlaklık, kroma, diyafram, ses

seviyesi, sadece mavi, mono, tarama, işaret, zaman kodu ekranı, RGB kesim, ekranda uyarı sinyali, BKM-17R

kontrolü ve paralel uzaktan kumanda (sabit pimli atama) gibi temel işlevler bulunur.

Teknik Özellikler

Görüntü Performansı

Panel α-Si TFT Active Matrix LCD Görüntü Boyutu

(Diyagonal) 609,6 mm (24 inç) Efektif Görüntü

Boyutu (Y x D)

531,6 x 299,1 mm (21 x 11 7/8 inç)

Panel Çözünürlüğü

(Y x D) 3840 x 2160 piksel Görüntü oranı 16:9

Ekran renkleri Yaklaşık 1,07 milyar renk

Panel kare hızı

48 Hz / 50 Hz / 60 Hz (48 Hz ve 60 Hz, 1/1,001 kare

hızlarıyla da uyumludur) İzleme açısı (panel

özelliği)

89°/89°/89°/89°

(yukarı/aşağı/sol/sağ kontrast

> 10:1)

Renk sıcaklığı

D60, D65, D93, DCI*1 ve kullanıcı 1-10 (5000 K - 10.000 K ayarlanabilir) Parlaklık (panel

özellikleri) (tipik) 1000 cd/m2 Renk alanı (Renk

gamı)

ITU-R BT.2020*2, ITU-R BT.709, DCI-P3*2, S-

GAMUT3*2, S-GAMUT3.Cine*2

İletim Matrisi

ITU-R BT.2020 (Sürekli

olmayan parlaklık desteklenir ), ITU-R BT.709

EOTF

2.2, 2.4, 2.6, 2.4 (HDR), S- Log3, S-Log3 (Live HDR), SMPTE ST 2084, ITU-R BT.2100 (HLG)

Giriş

(12G/6G/3G/HD-SDI) BNC

SDI (x2), (3G/HD-SDI) BNC (x2), Giriş direnci: 75 Ω dengesiz HDMI® Girişi HDMI (HDCP2.3/1.4) (x1) Parallel remote RJ-45 8 pinli (x1) (Sabit pin

ataması) Seri Uzaktan

Kumanda (LAN)

Ethernet, 10BASE-T/100BASE- TX RJ-45 (x1)

DC Girişi

XLR tipi 3 pinli (erkek) (x1), DC 22 V - 32 V (çıkış direnci 0,05 Ω veya daha az)

Çıkış

SDI Çıkışı

(12G/6G/3G/HD-SDI) BNC (x2), (3G/HD-SDI) BNC (x2), Çıkış direnci: 75 Ω dengesiz Ses Monitörü Çıkışı Stereo mini jak (x1)

Hoparlör (Dahili)

Çıkışı 2,0 W + 2,0 W (Stereo) Kulaklık Çıkışı Stereo mini jak (x1)

Genel

Güç Gereksinimleri

AC 100 V - 240 V, 2,6 A - 1,0 A, 50/60 Hz

DC 22 V - 32 V, 9,9 A - 6,3 A

Güç tüketimi

Yaklaşık 225 W (AC çalışmada maksimum)

Yaklaşık 205 W (DC çalışmada

maksimum)

Çalışma sıcaklığı

0°C - 35°C (32°F - 95°F) Önerilir: 20°C - 30°C (68°F - 86°F)

Çalışma Nemi %30 - %85 (yoğuşmasız) Depolama / Nakliye

Sıcaklığı -20°C - +60°C (-4°F - +140°F) Saklama/Nakliye

Nemi %0 - %90

Çalışma /

Depolama / Nakliye Basıncı

700 hPa - 1060 hPa

Boyutlar (G x Y x D)

568 x 382 x 158,5 mm*3 (22 3/8 x 15 1/8 x 6 1/4 inç)

(monitör standı olmadan) 568 x 403,5 x 178,5 mm*3 (22 3/8 x 16 x 7 1/8 inç) (monitör standıyla)

Ağırlık Yaklaşık 10,5 kg (23 lb 2 oz)

Aksesuar yelpazesi

AC güç kablosu (1), AC fiş tutucu (1), CD-ROM (1), Bu Birimi Kullanmadan Önce (1)

İsteğe Bağlı Aksesuarlar

PVMK-RX24 Kabin bağlama parçası

PVMK-PX24 Koruma Paneli BKM-17R

Notlar

DCI: x= 0,314, y= 0,351

*2

PVM-X2400, bazı renk alanlarını tam olarak kapsamaz.

*3 Çıkıntılı parçalar hariç.

İlgili ürünler

PVML- HSX1

PVM-

X3200/X2400/X1800 için HDR-SDR dönüştürme lisansı

Galeri
