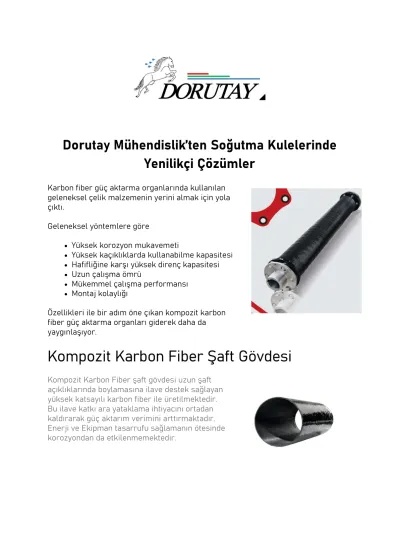

Dorutay Mühendislik’ten Soğutma Kulelerinde Yenilikçi Çözümler
Karbon fiber güç aktarma organlarında kullanılan geleneksel çelik malzemenin yerini almak için yola çıktı.
Geleneksel yöntemlere göre
Yüksek korozyon mukavemeti
Yüksek kaçıklıklarda kullanabilme kapasitesi
Hafifliğine karşı yüksek direnç kapasitesi
Uzun çalışma ömrü
Mükemmel çalışma performansı
Montaj kolaylığı
Özellikleri ile bir adım öne çıkan kompozit karbon fiber güç aktarma organları giderek daha da yaygınlaşıyor.
Kompozit Karbon Fiber Şaft Gövdesi
Kompozit Karbon Fiber şaft gövdesi uzun şaft açıklıklarında boylamasına ilave destek sağlayan yüksek katsayılı karbon fiber ile üretilmektedir.
Bu ilave katkı ara yataklama ihtiyacını ortadan kaldırarak güç aktarım verimini arttırmaktadır.
Enerji ve Ekipman tasarrufu sağlamanın ötesinde korozyondan da etkilenmemektedir.
Kompozit Karbon Flanşlar
Karbon Fiber Flanşlar karbon fiber liflerinin tork aktarımına en uygun pozisyonda yerleşimin sağlandığı sürekli fiber yerleştirme tekniği ile üretilmektedir. Bu işlem ile bağlantı cıvatalarının olduğu bölgelerdeki dayanıklılığı arttırılmaktadır.
Flanşların da kompozit malzemelerden üretimi ile;
kompozit karbon fiber şaftlar ve kompozit karbon fiber flanşlar birleştirilerek dayanıklı bir yapısal bütünlük oluşturmuşlardır.
Esnek Diskler
Esnek diskler uzun çalışma ömrü için geliştirilmiş kompozit malzemeden yapılan ince disklerin kullanılması ile üretilmektedir. Birleştirildiklerinde daha düşük eksenel ve açısal atalet sağlarlar. Titreşim sönümleme özelliğini arttırmak ve zorlu soğutma kulesi çalışma şartlarında korozyon direncini arttırmak için özel matrise sahip patentli mikro gözenekli elastomer ile kaplanmıştır.
Hublar / Metal Aksam
Hublar ve metal aksam asidik, bazik ve tuzlu su uygulamalarında üstün korozyon direnci sağlayan 1.Sınıf 316 kalite paslanmaz çeliklerden
üretilmektedir.
Kompozit Karbon Fiber şaftlarının sağladığı avantajlar:
Dinamik olarak ISO 1940-1:2003, grade 6.3. standardına göre dengelenmiştir.
Tork Test Makinamız ile çalışma torkunun 3 katına tork testi yapılır.
Nominal tork değerinin 10.000 cycle esneklik testi uygulanır.
Her bir şaft özel tasarlanmış hız testi cihazımızda kritik çalışma hızında test edilir.
Patlayıcı, parlayıcı ve yanıcı ortamlarda kullanım için ATEX(CE) sertifikasına sahiptir.
Çeşitli ölçülerdeki üretimlerimize ait teknik özellikler:
Model s
Tube Size
Max. DBSE
@ 1500rpm mm (in)
Max. DBSE
@1800rpm mm (in)
Continuous Torque @ 1.0 S.F Nm (lb- in)
Continuous Torque
@2.0 S.F Nm (lb-in)
Peak Overload Torque Nm (lb-in)
NSCF
50 2 2975
(117.13)
2730
(107.48) 610 (5399) 305 (2700) 915 (8098)
NSCF 75
3 4
3586(141.18) 3750(147.63)
3295(129.72)
3350(131.88) 1090(9647) 545(4823) 1635(14471)
NSCF 100
4 5 6 7 8
3995(157.28) 4470(175.98) 4675(184.06) 5370(211.42) 5700(224.41)
3698(145.59) 4180(164.56) 4290(168.89) 4950(194.88) 5265(207.28)
1640(14515) 820(7257) 2460(21773)
NSCF 150
4 5 6 7 8
3995(157.28) 4470(175.98) 4675(184.06) 5370(211.42) 5700(224.41)
3698(145.59) 4180(164.56) 4290(168.89) 4950(194.88) 5265(207.28)
2850(25225) 1425(12612) 4275(37837)
NSCF 200
6 7 8
4675(184.06) 5370(211.42) 5700(224.41)
4290(168.89) 4950(194.88) 5265(207.28)
4235(37483) 2118(18746) 6352(56220)
Çeşitli ölçülerdeki üretimlerimize ait teknik özellikler:
Model s
Tube Size
Max. DBSE
@ 1500rpm mm (in)
Max. DBSE
@1800rpm mm (in)
Continuous Torque @ 1.0 S.F Nm (lb- in)
Continuous Torque
@2.0 S.F Nm (lb-in)
Peak Overload Torque Nm (lb-in)
10 7000(275.59) 6481(255.12)
Dorutay Mühendislik Ticaret Limited Şirketi www.dorutay.com , dorutay@dorutay.com
