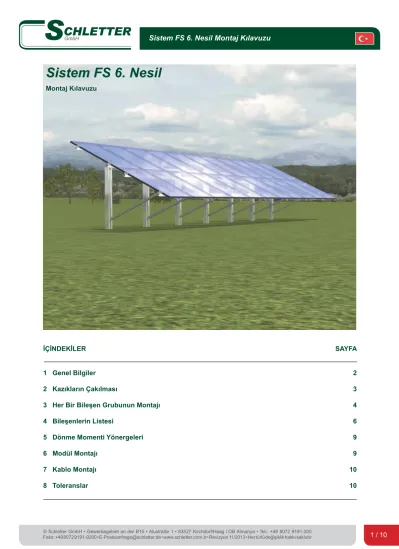

Sistem FS 6. Nesil
Montaj Kılavuzu
İÇİNDEKİLER SAYFA
1 Genel Bilgiler 2
2 Kazıkların Çakılması 3
3 Her Bir Bileşen Grubunun Montajı 4
4 Bileşenlerin Listesi 6
5 Dönme Momenti Yönergeleri 9
6 Modül Montajı 9
7 Kablo Montajı 10
8 Toleranslar 10
1.2 Planlama
Her bir sistemin teslimatından önce uygun montaj resimleri ile bir vidalama planları oluşturulur. Bu çizim- lerde gerekli ölçüler, her bir bileşenin konumu ve bunların bağlantı elemanları görülebilir. Tavsiye edilen sıkma momentleri bu montaj kılavuzundaki 5. bölümde açıklanmıştır.
1 Genel 1.1 Uyarılar
Her bir FS Açık Alan Sistemi kurulduğu zemine özgü projelendirilir. Burada detaylı bir Statik, gerekli profil kesitlerinin belirlenmesi ve kazıkların çakma derinliğinin hesaplandığı jeoteknik bir raporun hazırlanması için mutlaka gereklidir.
Parçalar genel çizimlerde bir kesit içinde ölçüleri ile beraber görülmektedir. Bu çizimlere ek olarak parça listesi de (BOM) eklenir. Bu sayede bütün pozis- yonlar, sayısı ve ürün kodları ile, hem teslimat fişi hem de ayrıntılı teknik resimlerde bulunabilir ve karşılaştırılabilir.
Örnek Parça Listesi (BOM)
Genel teknik resimlere örnek
2 Kazıkların Çakılması 2.1 Konumlandırma
Bütün çakma işlemleri konusunda uzman firmalar tarafından yerine getirilmelidir. İşin sorunsuz yerine getirilebilmesi için, tesisin kazıklarının çakılması işlemi hazırladığımız sehpa planlarına uygun olarak planlamalıdır. Bu planlar kazıkların çakılmasına başlamadan en az bir hafta öncesine kadar ha- zır bulunmalıdır. Bu planlarda direklerin konumu belirtilmeli ve uygun bir şekilde ölçülendirilmelidir.
Bununla birlikte arazideki her bir sıranın ilk ve son direği tahta kazıklar ile işaretlenmelidir. 50 met- reden daha uzun olan sıralarda ayrıca sıranın iç kısımlarında da işaretler (tahta kazıklar) gereklidir.
2.2 Zor zemin şartlarında kazıkların çakılması
• Dikkat çeken kazık profiller belirgin bir şekilde işaretlenmeli ve bir kazık çakma planında kağıda dö- külmelidir.
• Çakma işlemi sırasında kazıkların tutunmasını etkileyebilecek düzensizlikler (örneğin yamukluklar, çakma hızına bağlı olarak meydana gelebilecek gevşemeler gibi) not edilmelidir.
• Kazıkların çakılması sırasında yönergelerden farklı olabilecek her bir tedbir durumu daha önceden Schletter şirketi ile danışılmalıdır.
• Kazıkların çakılması sırasında hesapta olmayan engellemeler (bloklar, kazığın çakılacağı yerde bü- yük taş veya kaya bulunması gibi) ile karşılaştığında şu şekilde hareket edilmelidir:
1. Daha önceden belirlenen kazık derinliğinin ön delme işleminin gerçekleştirilmesi 2. Deliğin içinin temizlenmesi (Aksi takdirde deliğin tekrar tıkanmasına sebep olabilir).
3. Delik boşluğu C16/20 kalite dökme beton ile katmanlar halinde doldurulup sıkıştırılmalıdır.
4. Kazık da hiç vakit kaybetmeden hemen ardından çakılmalıdır.
+ 20 mm + 3° + 3°
yükseklik Eğim
(Doğu-Batı) Eğim
(Kuzey-Güney)
3 Her Bir Bileşen Grubunun Montajı
1. Direklerin çakılması ve çinko astarının sürülmesi
2. Başlığı monte edin ve ayarlayın
3. Bağlantı profillerinin montajı
Çinko astarı (üst kısımdaki) yakl. 3cm içeri ve dışarı doğru sürünüz
Başlık grubunun ayarlanması
Önmontajlı bağlantı profil bileşen grubu-
nu ara kovanına geçirin. Desteği ayağını açık ve temel kazıklarına cıvatalayın.
Sadece özel bir renk (çinko astar) gerekli korumayı sağlar ve bu standartlara da uygundur. Piya- sada satılan çinko sprey boyalar uzun süreli bir koruma sağlamaz.
Bütün cıvataların sıkma moment- lerini kontrol edin.
Bağlantı profillerinin eğimini ayar- lamayı unutmayın.
Modüllerde daha sonradan zorlamaların meydana gelmemesi için parçaların ayarı çok hassas bir şekilde yapılmalıdır. Sehpa başlıkları bir ip yardımıyla aynı hizaya getirilir.
Başlık bileşen grubunun ayarla- rını yaptıktan sonra cıvataların sıkma momentlerini kontrol edin!
Direk eğiminin K-G ve D-B yönündeki +-3°'lik toleransı Arazi yapısına
uygun olarak direk yüksekliği-
nin toleransı +-100mm İskeletin montajından önce teme-
lin sağlamlığını kontrol ediniz!
4. Güvenlik kamasının çakılması
5. Kirişlerin montajı
7. Modüllerin montajı
Üst montaj pençesini sökün, kirişi alttaki pençeye doğru sürün.
Modül kıskacını cıvatalayın Montaj pençesini tutturun Güvenlik kamasının montajı için
plastik çekiç kullanınız! Kama yuvasına dengeli bir şekilde çakılmalıdır!
Modüllerin montajında üretici firmanın belirlediği sıkıştırma noktalarına dikkat edin!
Kirişin bağlantı profiline 90 dere- celik bir açı ile durması gerektiği- ne dikkat ediniz!
Kirişler monte edilirken montaj resimlerinde belirlenen ara mesa- felerine uyulmalıdır!
6. Bağlantı profilinin montajı (isteğe bağlı)
Bağlantı profilini kirişin yarısına kadar
sürün ve bir EJOT cıvata ile sabitleyin. Diğer kirişi takın ve bunu da bir EJOT cıvata ile cıvatalayın.
Monte edilmiş modül kıskaçlarının sağlamlığını kontrol edin!
4 Bileşen listesi
Kazık temel
Modül taşıyıcı profil (ölçüye göre kesilmiş)
Modül taşıyıcı profil - bağlantı profili (isteğe bağlı) 143007-000
143008-000 Kazık temel (FG7) - ölçüye göre kesilmiş Kazık temel (FG8) - ölçüye göre kesilmiş
Payanda
142002-001 Destek 55x55 - ölçüye göre kesilmiş
124300-001 Modül taşıyıcı profil S0 124302-001 Modül taşıyıcı profil S1 iç 124303-001 Modül taşıyıcı profil S1,5 124307-001 Modül taşıyıcı profil S1,8 124304-001 Modül taşıyıcı profil S2 124400-001 Modül taşıyıcı profil KP0 dış 124402-001 Modül taşıyıcı profil KP1 dış 124404-001 Modül taşıyıcı profil KP1,5 dış 124406-001 Modül taşıyıcı profil KP2 dış 124700-001 Modül taşıyıcı profil Optibond OS0 124701-001 Modül taşıyıcı profil Optibond OS1 124301-001 Modül taşıyıcı profil S1 dış
124401-001 Modül taşıyıcı profil KP0 iç 124403-001 Modül taşıyıcı profil KP1 iç 124405-001 Modül taşıyıcı profil KP1,5 iç 124407-001 Modül taşıyıcı profil KP2 iç
129300-000 S0 için bağlantı profili seti 129303-000 S1,5 için bağlantı profili seti 129304-000 S2 için bağlantı profili seti 129305-000 S3 için bağlantı profili seti 129306-000 S1,8 için bağlantı profili seti 129307-000 S4 için bağlantı profili seti 129400-000 KP0 için bağlantı profili seti dış 129401-000 KP0 için bağlantı profili seti iç 129403-000 KP1 için bağlantı profili seti iç 129405-000 KP1,5 için bağlantı profili seti iç 129407-000 KP2 için bağlantı profili seti dış 129301-000 S1 için bağlantı profili seti
129402-000 KP1 için bağlantı profili seti dış 129404-000 KP1,5 için bağlantı profili seti dış 129406-000 KP2 için bağlantı profili seti iç 129600-000 OptibondS0 için bağlantı profili seti 129601-000 OptibondS1 için bağlantı profili seti 143006-004 Kazık temel (FG6) - ölçüye göre kesilmiş
Başlık grubu (ön montajlı)
Güvenlik kaması
Bağlantı profili bileşen grupları (ön montajlı) 142500-006 6. nesil başlık grubu
142500-003 1x ara kovanı
142500-005 1x temel başlığı
943610-030 2x cıvata M10x30 6 köşe başlı DIN931
943000-050 2x cıvata M10x120 6 köşe başlı DIN931 943912-010 2x flanş somun M10 dişli DIN6923 943912-012 2x flanş somun M12 dişli DIN6923
943000-001 2x pul 10,5 DIN7349
142500-001 1x temel montaj parçası
147005-000 2x pençe
Bileşenler:
142009-001 6. nesil güvenlik kaması
141113-001 6. nesil bağlantı profil grubu FS1V-T3 141115-000 6. nesil bağlantı profil grubu FS1V-T5 141123-001 6. nesil bağlantı profil grubu FS2V-T3 141124-001 6. nesil bağlantı profil grubu FS2V-T4 141125-000 6. nesil bağlantı profil grubu FS2V-T5 141133-001 6. nesil bağlantı profil grubu FS3V-T3 141134-001 6. nesil bağlantı profil grubu FS3V-T5 141114-001 6. nesil bağlantı profil grubu FS1V-T4 140001-001 1x 6. nesil temel bağlantı pabucu 943610-080 2x cıvata M10x80 6 köşe başlı DIN933 943912-010 2x flanş somun M10 dişli DIN6923 129010-001 *x KlickIn M10 somun için klik parçası
147001-001 1x 5. nesil destek 55x55 (ölçüye göre kesilmiş)
141003-000 1x destek pabucu
141002-001 1x 6. nesil destek bağlantısı için pabuç 141003-001Bileşenler: 1 X bağlantı profili T3
veya 141004-001
veya 141005-001 1 X bağlantı profili T4 1x bağlantı profili T5
141006-000 *x montaj pençesi 40 mm
141006-004 *x yeni montaj pençesi 40 mm terminal 141006-002 *x yeni montaj pençesi 40 mm açık 943914-010 *x dörtgen M10 somun DIN557 943610-025 *x M10x25 altı köşe başlı cıvata DIN933 943922-010 2x M10 büyük pul DIN9021
* Her bir bağlantı grubuna göre değişir:
Aksesuar
964000-176 Renk: parlak gümüş grisi çinko rengi
149114-001 Kenar tutturma plakası KP0 717 mm bağlantı seti 149113-001 Kenar tutturma plakası KP1,5 726 mm bağlantı seti 149112-001 Kenar tutturma plakası KP2 751 mm bağlantı seti 119008-050 - 119008-853 Optibond lastik modül kancası montajlı
943000-329 Kapakların sabitlenmesinde kullanılan geniş kafalı pin ile kanca çelengi
943610-090 Başlık grubunu kazık temele bağlayan altı köşe başlı M10x90 cıvata
943921-010 Pul 10 DIN125
119015-000 Delikli montaj bandı 12x0,8 - Delik 5,2 mm - Uz. 50 m 149100-900 Topraklama çubuk seti, değişkenli
149115-001 Kenar tutturma plakası KP0 689 mm bağlantı seti
943912-010 M10 dişli flanş somun
135005-000 Topraklama bağlantı seti
149100-000 Topraklama çubuk seti
128014-000 Kablo kanalı (iç taraftan ön montajlı) 128014-002 Kablo kanalı dış sağ, ön montajlı
129012-010 Proklip2000-B Kablo Klipsi, yuvarlak M10 kanalı için 128014-001 Kablo kanalı dış sol, ön montajlı
943755-925 Kendinden delmeli 5,5x25 cıvata
129012-002 Proklip2000-P Kablo Klipsi, yuvarlak S şeklinde
129042-001 Proklip-F
141135-000 6. nesil bağlantı profil grubu FS3V-T5 141524-001 6. nesil bağlantı profil grubu FS2H-T4 141533-001 6. nesil bağlantı profil grubu FS3H-T3 141535-000 6. nesil bağlantı profil grubu FS3H-T5 141544-001 6. nesil bağlantı profil grubu FS4H-T4 141545-000 6. nesil bağlantı profil grubu FS4H-T5 141523-001 6. nesil bağlantı profil grubu FS2H-T3 141525-000 6. nesil bağlantı profil grubu FS2H-T5 141534-001 6. nesil bağlantı profil grubu FS3H-T4
141553-001 6. nesil bağlantı profil grubu FS5H-T3 141555-000 6. nesil bağlantı profil grubu FS5H-T5 141565-000 6. nesil bağlantı profil grubu FS6H-T5 141554-001 6. nesil bağlantı profil grubu FS5H-T4 141564-001 6. nesil bağlantı profil grubu FS6H-T4
135005-000 149114-001
943755-925
128014-001
5 Sıkma momenti yönergeleri
Resim Tanım Sıkma momenti (MA-Nm)
Altı köşe başlı cıvata DIN933 M10x25 Dörtgen somun DIN557 M10 Klik parçası M10
= 30 Nm
Altı köşe başlı cıvata DIN931 M12x80 Pul DIN9021
Flanş somun DIN6923 M10
= 30 Nm
Altı köşe başlı cıvata DIN931 M12x80 Ek pul DIN125 10
Flanş somun DIN6923 M10
= 30 Nm
Altı köşe başlı cıvata DIN931 M12x80
Flanş somun DIN6923 M10 = 30 Nm
Altı köşe başlı cıvata DIN931 M12x10
Flanş somun DIN6923 M12 = 50 Nm
6 Modül Montajı
Modüller, modül kıskaçları ile birlikte gönderilen çizimlere uygun olarak monte edilmelidir.
23 mm
5 mm
Modüller arası mesafe standart değerlerden farklı olabilir. Bu farklılıklar sıkılan tarafta 23 mm ve kıskaçların olmadığı taraflar- da ise 5 mm'ye kadar çıkabilir.
Farklılıklar, ana planda ayrıntılı bir çizim vasıtasıyla belirtilir.
(Sayfa 2'deki örnek genel çizime bakınız)
Modüller, kenar ve orta kıskaç- lar vasıtasıyla modül taşıyıcı profillere sabitlenir. Buradaki M8 klik parçalı ve dört köşe somun- lu modül taşıyıcı profili gevşetin, modül kıskaçlarını sıkıştırma noktalarına takın ve M8 inbus cıvataları sıkın.
Modül kıskaçlarının M8 cıvataları, modül üretici- sinin herhangi bir talimatı olmadığı takdirde en fazla 14 Nm'lik bir sıkma mo- menti ile sıkılmalıdır.
Modül montajı sırasında modül üreticisinin be- lirttiği sıkma noktalarına dikkat ediniz!
Cıvataların sıkma kuvvetini kontrol ederken zorlama ve sürtünme efektlerine bağlı olarak sıkma kuvvet- lerinde bir azalma meydana gelebileceğini de dikkate alınız. Bu kayıplar, sıkma momentleri önceden belirlenirken de dikkate alınır. Kontrol esnasında somun sıkma kuvvetinin yarısı kadar bir sökme momenti uygulandığında gevşememelidir.
Kıkaç ile modül arasındaki genişliğin 1,5 mm olması gerektiğine dikkat edin!
1,5 mm 1,5 mm
7 Kablo Montajı
Çoğu montaj işleminde kablolar basit bir şekilde kablo bağları (cırt cırt) ile bağlanır. Bu cırt cırtlar özel- likle güneşli ülkelerde çabuk sertleşir ve kırılır. Bundan dolayı genelde iki yıl sonra kablolar profillerden sarkmaya başlar. Bunun sonucunda kablolarda su hasarları ve kopan bağlantılar söz konusu olur, çünkü rüzgar kablolara sürekli olarak etki eder.
8 Toleranslar
Schletter açık alan sistemleri için geliştirilen montaj iskeletlerinde her zaman kurulan bölgenin rüzgar ve kar etkileri göz önünde bulundurulur. Ekonomiklik açısından bileşenlerin taşıma kuvvetleri hammadde- lerinin elverdiği ölçülerin sınırlarına kadar kullanılır. Bu sebeple iskeletler yüksek bir hassasiyetle monte edilmelidir. Montaj planlarından farklı olarak meydana gelebilecek önemli değişikliklerde tesisin taşıma kapasitesinin üstünde zorlamalar meydana gelebilir. Bu yüzden tesisin güvenliği açısından aşağıda belirti- len toleranslara mutlaka uyulması gereklidir.
alanların destek ara mesafesi +- 150 mm kirişlerin kenar projeksiyonu +- 100 mm alttaki bağlantı profili bağlantısı +- 100 mm üstteki bağlantı profili bağlantısı +- 100 mm
Her türlü değişiklik için Firma Schletter ile temasa geçiniz!
Alanların destek
ara mesafesi Kenar projeksiyon
üstteki sürgü bağlantısı
alttaki sürgü bağlantısı
Proklip-Q: Modül kablolarının modül taşıyıcı profilin alt flan- şına takılarak döşenmesi
Proklip2000-B: Kablonun klik kanalı bastırılarak bağlantı profilinin içine döşenmesi
Proklip-F: Kablo döşemesi için direğe boş boruların sabitlenmesi
Kablo kanalı: Kabloların modül taşıyıcı profile takılması ile kenar korumalı en uygun kablo döşemesi.
Kablo montajı için aksesuar (bkz. 8. Sayfa):
