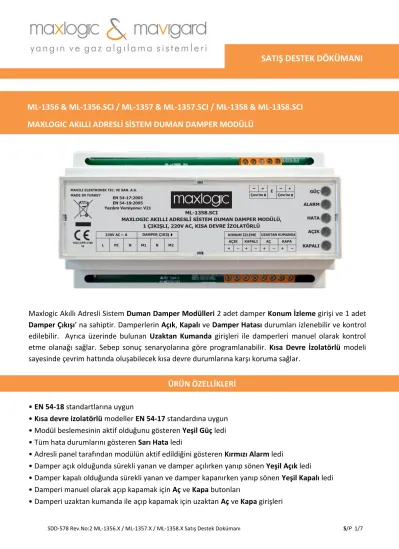

SATIŞ DESTEK DÖKÜMANI

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 1/7

Maxlogic Akıllı Adresli Sistem Duman Damper Modülleri 2 adet damper Konum İzleme girişi ve 1 adet Damper Çıkışı’ na sahiptir. Damperlerin Açık, Kapalı ve Damper Hatası durumları izlenebilir ve kontrol edilebilir. Ayrıca üzerinde bulunan Uzaktan Kumanda girişleri ile damperleri manuel olarak kontrol etme olanağı sağlar. Sebep sonuç senaryolarına göre programlanabilir. Kısa Devre İzolatörlü modeli sayesinde çevrim hattında oluşabilecek kısa devre durumlarına karşı koruma sağlar.

• EN 54-18 standartlarına uygun

• Kısa devre izolatörlü modeller EN 54-17 standardına uygun

• Modül beslemesinin aktif olduğunu gösteren Yeşil Güç ledi

• Tüm hata durumlarını gösteren Sarı Hata ledi

• Adresli panel tarafından modülün aktif edildiğini gösteren Kırmızı Alarm ledi

• Damper açık olduğunda sürekli yanan ve damper açılırken yanıp sönen Yeşil Açık ledi

• Damper kapalı olduğunda sürekli yanan ve damper kapanırken yanıp sönen Yeşil Kapalı ledi

• Damperi manuel olarak açıp kapamak için Aç ve Kapa butonları

• Damperi uzaktan kumanda ile açıp kapamak için uzaktan Aç ve Kapa girişleri

SATIŞ DESTEK DÖKÜMANI

ÜRÜN ÖZELLİKLERİ

ML-1356 & ML-1356.SCI / ML-1357 & ML-1357.SCI / ML-1358 & ML-1358.SCI MAXLOGIC AKILLI ADRESLİ SİSTEM DUMAN DAMPER MODÜLÜ

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 2/7

• Damper Modül Kapağı’ nın açılması durumunun Damper Hatası olarak gösterimi

• Damper modülünde herhangi bir hata meydana geldiğinde santralde genel hata ledinin yanması ve hatanın hangi bölge ve hangi adresten geldiğinin noktasal olarak gösterimi

• Damper Çıkış hattındaki “Açık/Kısa” devre hatalarının algılanması

• Damper Uzaktan Kumanda girişlerindeki “Açık/Kısa” devre hatalarının algılanması

• Damper Konum İzleme girişlerindeki “Açık/Kısa” devre hatalarının algılanması

• Damperlerin Açık, Kapalı ve Damper Hatası konumlarının santral olay kayıtlarından ve santralin lcd ekranından görülebilmesi

• Damperlerin açılma ve kapanma sürelerinin 30,60,120,240 saniye olarak ayarlanabilmesi, Konum İzleme girişlerine gecikme verilebilmesi

• Gecikme süresi içerisinde konum değiştirmeyen damperin Damper Hatası olarak santral ekranından görülebilmesi

• Damper Konum İzleme girişlerinin aktif/pasif yapılabilmesi

• Çevrim Hattı Kısa Devre durumlarının izlenip hata durumunda hattı açan kısa devre izolatörlü model seçeneği

• Loop Manager + yazılımı ile modüllere Bölge Numarası ve Mahal Bilgisi verebilme

• Adresli panel üzerinde yazılacak senaryolara Damper Modülü’ nün dahil edilebilmesi

• Senaryolara dahil edilerek yangın mahallinde Duman Damperleri’ nin açılıp, duman tahliyesinin sağlanabilmesi. Ayrıca kanala bağlı diğer odalarda Duman Damperi’ nin kapatılarak dumanın diğer odalara girişinin engellenebilmesi

• Senaryo ile yangın anında Basınçlandırma Damperleri’ nin çalıştırılarak merdiven gibi kaçış yollarına dumanın girişinin engellenmesi

• Güvenlik nedeniyle ihtiyaç duyulması halinde 1. Seviye ve 2. Seviye Gecikme atamaları yapılarak Duman Damperleri’ nin gecikmeli bir şekilde açılıp kapanmasını sağlayabilme

• Supervisor Enterprise yazılımıyla Damperlere Açma/Kapama komutlarının verilebilmesi

• Supervisor Enterprise yazılımıyla Damperin Açık, Kapalı ve Damper Hatası konumlarının izlenebilmesi

• Supervisor Enterprise yazılımıyla Damper Hatası durumlarının izlenebilmesi

Modül üzerinde 5 adet LED gösterge vardır.

• GÜÇ ledi : Modülün enerji beslemesinin olduğunu gösterir, yeşil renklidir.

• ALARM ledi : Santral ile yapılan VIP haberleşmesinde modül adresi sorgulandığı anda flaş eder. Modül aktif olduğunda sürekli yanar, kırmızı renklidir.

• HATA ledi : Modülde herhangi bir hata olduğu anda yanar, sarı renklidir.

• AÇIK ledi : Damper açık olduğunda sürekli yanar, damper hareketinde yanıp söner, yeşil renklidir.

• KAPALI ledi : Damper kapalı olduğunda sürekli yanar, damper hareketinde yanıp söner, yeşil renklidir.

GÖSTERGELER

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 3/7

KISA DEVRE İZOLATÖRLÜ MODEL İÇİN TEKNİK ÖZELLİKLER : Maximum Besleme Gerilimi (Vmax) 33V

Nominal Besleme Gerilimi (Vnom) 26V Minimum Besleme Gerilimi (Vmin) 18V Maximum Anahtarlama Akımı (ISmax) 1A

Maximum Çalışma Akımı (ICmax) 1A Kısa Devre Durumunda Geçen Akım (ILmax) < 45 mA

Maximum Kontak Direnci (ZCmax) 500 mΩ İzolasyon Voltajı (VSOmin - VSOmax) 8V - 13V Normal Duruma Geçiş Voltajı (VSCmin-VSCmax) 8V - 13V

ML-1356 Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 24V DC ML-1356.SCI Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 24V DC, Kısa

Devre İzolatörlü

ML-1357 Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 24V AC ML-1357.SCI Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 24V AC, Kısa

Devre İzolatörlü

ML-1358 Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 220V AC ML-1358.SCI Maxlogic Akıllı Adresli Sistem Duman Damper Modülü, 1 Çıkışlı, 220V AC, Kısa

Devre İzolatörlü

Çalışma Gerilimi 18-33V DC ( Çevrimden Beslemeli) Damper Çalışma

Voltajı

ML-1356 / ML-1356.SCI 24V DC (19V-30V DC) ML-1357 / ML-1357.SCI 24V AC (+%10, -%15) ML-1358 / ML-1358.SCI 230V AC (+%10, -%15) Damper Kontrol Çıkış Kapasitesi 5 A

Çalışma, Depolama Sıcaklığı (-30°C) - (+60°C)

Bağıl Nem %95 (+40°C’de yoğunlaşmamış) Yükseklik/Genişlik/Derinlik 86mm / 158mm / 60mm

Haberleşme Protokolü VIP / ~1000 baud

Kablo Tipi

Loop & Konum İzleme

1x2x0,8+0,8JH(st)H 1x2x1,0+1,0JH(st)H 1x2x1,5+1,5JH(st)H

Modül & Damper Besleme

Yay Geri Dönüşlü Sistem:

2x0,75 mm² (Halojen İçermeyen) Yay Geri Dönüşsüz Sistem:

3x0,75 mm² (Halojen İçermeyen) Elektromanyetik Sistem : 3x0,75 mm² (Halojen İçermeyen) TEKNİK ÖZELLİKLER

MODELLER

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 4/7

Binalarda bulunan Temiz Hava Kanalları (AHU), Duman Egzoz Kanalları (DEF), Egzoz Kanalları (EF) bina içerisinde temiz hava sirkülasyonu için kullanılırlar.

Yangınlar nedeniyle meydana gelen ölümlerin büyük çoğunluğu duman zehirlenmesinden

kaynaklanmaktadır. Bu nedenle yangın anında dumanın tahliyesi veya yangının havasız bırakılarak söndürülmesi gerekmektedir.

NORMAL DURUM

Binalarda normal durumlarda Temiz Hava Kanalları (AHU) vasıtası ile ortama temiz hava verilir. Ortamda bulunan kirli hava Egzoz Kanalları (EF) vasıtası ile tahliye edilir.

KANAL AÇIKLAMA NORMAL DURUM

AHU Temiz Hava Kanalları Tümü AÇIK DEF Duman Egzoz Kanalları Tümü KAPALI

EF Egzoz Kanalları Tümü AÇIK

PF Basınçlandırma Kanalı KAPALI

SİSTEMİN ÇALIŞMASINA GENEL BAKIŞ

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 5/7

YANGIN DURUMU

Binalarda yangın durumunda yangını söndürmek için bulunduğu mahaldeki Temiz Hava Kanalları (AHU) kapatılır, Duman Egzoz Kanalları (DEF) ve Egzoz Kanalları (EF) vasıtası ile ortamdaki duman tahliye edilir. Merdivenlerin kullanımını sağlayabilmek için Basınçlandırma Kanalı (PF) ile merdivenlere basınçlı hava verilir, böylece duman geçişi sınırlandırılmış olur.

KANAL AÇIKLAMA YANGIN BÖLGESİ DURUMU

DİĞER BÖLGELER DURUMU AHU Temiz Hava Kanalları KAPALI AÇIK

DEF Duman Egzoz Kanalları AÇIK KAPALI

EF Egzoz Kanalları AÇIK KAPALI

PF Basınçlandırma Kanalı AÇIK -

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 6/7

• Damper Modülü’ nde herhangi bir hata meydana geldiğinde santralde genel hata ledinin yanması ve hatanın hangi bölge ve hangi adresten geldiğinin noktasal olarak gösterimi

• Damper Çıkış hattında “Açık/Kısa” devre meydana geldiği anda santral ekranına “Damper Hatası” şeklinde uyarı iletimi

• Damper Uzaktan Kumanda girişlerinde “Açık/Kısa” devre

meydana geldiği anda santral ekranına “Damper Uzak Giriş Hatası”

şeklinde uyarı iletimi

• Damper Konum İzleme girişlerinde “Açık/Kısa” devre meydana geldiği anda santral ekranına “Damper Kumanda İzleme Hatası” şeklinde uyarı iletimi

• Duman Damperleri’ nin Açık, Kapalı ve Damper Hatası konumlarının santral olay kayıtlarından ve santralin ekranından görülebilmesi

Damper Hata Durumları Yangın Paneli Ekranında Görünen Mesajlar

Damper Modül Kapağı - Açık Damper Hatası

Damper Çıkışı– Açık Devre Damper Hatası

Damper Çıkışı– Kısa Devre Damper Hatası

Damper Konum İzleme Girişi– Açık Devre Damper Kumanda İzleme Hatası Damper Konum İzleme Girişi– Kısa Devre Damper Kumanda İzleme Hatası Damper Uzaktan Kumanda Girişi– Açık Devre Damper Uzak Giriş Hatası Damper Uzaktan Kumanda Girişi– Kısa Devre Damper Uzak Giriş Hatası

• Konfigürasyon yazılımı olan Loop Manager + ile modüllere Bölge Numarası ve Mahal Bilgisi verebilme

• Senaryolara dahil edilerek yangın mahallinde Duman

Damperleri’ nin açılıp, duman tahliyesinin sağlanabilmesi. Ayrıca kanala bağlı diğer odalarda Duman Damperleri’ nin kapatılarak dumanın diğer odalara girişinin engellenebilmesi

• Senaryo ile yangın anında Basınçlandırma Damperi’ nin çalıştırılarak merdiven gibi kaçış yollarına duman girişinin engellenmesi

• Güvenlik nedeniyle ihtiyaç duyulması halinde 1. Seviye ve 2. Seviye Gecikme atamaları yapılarak Duman Damperleri’ nin gecikmeli bir şekilde açılıp kapanmasını sağlayabilme

DAMPER MODÜL SANTRAL DURUM GÖSTERGELERİ

LOOP MANAGER + İLE KONFİGÜRASYON İŞLEMLERİ

SDD-578 Rev.No:2 ML-1356.X / ML-1357.X / ML-1358.X Satış Destek Dokümanı S/P 7/7

• Duman Damperleri’ nin Açık, Kapalı ve Damper Hatası konumlarının izlenebilmesi

• Duman Damperleri’ ne Açma/Kapama komutları verilebilmesi

• Duman Damperleri’ nin Hata durumlarının izlenebilmesi SUPERVISOR ENTERPRISE İLE İZLEME VE KOMUT GÖNDERME

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 1/6

ML-1353 Akıllı Adresli 16’lı I/O Paneli programlanabilir 8 giriş ve 8 çıkışa sahiptir. Girişler bölge denetim veya kontak izleme girişi, çıkışlar ise kuru kontak röle veya siren çıkışı olarak ayarlanabilmektedir. Sebep sonuç senaryolarına göre programlanabilir.

• EN 54-4 ve EN 54-18 standartlarına uygun

• Modül beslemesinin aktif olduğunu gösteren Sistem Devrede ledi

• Harici güç kaynağında hata olduğunu gösteren Güç Hatası ledi

• Modülde herhangi bir hata olduğunu gösteren Hata ledi

• Santralle VIP haberleşmesinin yapıldığını gösteren ve haberleşme anında yanıp sönen Haberleşme ledi

• Modülle ilgili olaylarda kullanılan sesli uyarı veren buzzer

• Modül üzerindeki buzzer’ı susturmaya yarayan Buzzer İptal ve modül üzerindeki ledlerin testi için kullanılan Lamba Test butonları

• Yetkisiz kişilerin müdahalesini engellemek için kullanılan tuş kilidi

• 8 giriş ve bunlar için iki kademeli aktivasyonu gösteren ledler

• 8 giriş hattında oluşabilecek hataları gösteren ledler

• 8 çıkış ve bu çıkışların aktivasyonunu gösteren ledler

• 8 çıkış hattındaki hataları gösteren ledler

• Kart üzerindeki switch’le sekiz girişin bölge denetim / kontak izleme olarak ayarlanabilmesi.

• Her bir çıkışın kuru (röle çıkışı) veya ıslak kontak (500mA @24VDC siren çıkışı) olarak kart üzerindeki switch’lerle ayarlanması

ML-1353

MAXLOGIC AKILLI ADRESLİ 16’LI I/O PANELİ (8 GİRİŞ / 8 ÇIKIŞ)

SATIŞ DESTEK DOKÜMANI

ÜRÜN ÖZELLİKLERİ

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 2/6

• Girişler için iki durumlu (ön alarm çalışması) aktivasyonun kart üzerindeki switch’lerle aktif / pasif edilmesi

• Kontak izleme girişi olarak çalışmada NA/NK kontak takibinin kart üzerindeki switch’le ayarlanması

• Bölge denetim modülü olarak çalışmada iki durumlu aktivasyonun etkinleştirilmesi durumunda buton /dedektörden gelen alarmların ayrılması. Aynı bölgeden ikinci dedektörden gelen alarm sonucu verilen ön alarmın alarm olayına dönüştürülmesi

• PC’den gelişmiş giriş / çıkış özellikleri programlama

• Ayrıca iki adet programlanabilir röle çıkışı

• Supervisor yazılımıyla çıkışın aktif / pasif edilebilmesi

Ana Besleme Girişi Çalışma Gerilimi 230V AC 50Hz

Bölge Denetim Giriş Kapasitesi Max. 20 konvansiyonel dedektör / sınırsız sayıda buton

Siren Kontrol Çıkış Kapasitesi 24V DC 350mA

Röle Kontrol Çıkış Kapasitesi 30V DC 1A Kuru Kontak Çalışma Sıcaklığı (-10°C) - (+55°C)

Depolama Sıcaklığı (-30°C) - (+60°C)

Bağıl Nem %95 (+40°C’de yoğunlaşmamış) Yükseklik/Genişlik/Derinlik 300mm / 400mm / 100mm

Haberleşme Protokolü VIP / ~1000 baud

Kablo Tipi 1x2x0,8+0,8JH(st)H / 1x2x1,0+1,0JH(st)H / 1x2x1,5+1,5JH(st)H

Gövde Malzemesi 1mm DKP Sac Yüzey Epoksi Boya Montaj Tipi Yüzey, sıva üstü

Standart Renk Gri ton (RAL 7015), beyaz santral önyüz TEKNİK ÖZELLİKLER

BAĞLANTI ŞEMASI

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 3/6

Akü Girişi

Kontak İzleme Girişleri

Bölge Denetim girişleri

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 4/6

Yangın Rölesi Çıkışı

Röle Kontrol Çıkışları

Siren Kontrol Çıkışları

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 5/6

SDD-057 Rev.No:3 ML-1353 Satış Destek Dokümanı S/P 6/6

PANELE GENEL BAKIŞ

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 1/6

ML-1354 Akıllı Adresli Duman Damperi Kontrol Paneli programlanabilir 8 damper izleme girişi ve 8 damper kontrol çıkışına sahiptir. Damperlerin açık, kapalı ve kararsız konumları izlenebilir ve kontrol edilebilir. Sebep sonuç senaryolarına göre programlanabilir.

• EN 54-4 ve EN 54-18 standartlarına uygun

• Modül beslemesinin aktif olduğunu gösteren Sistem Devrede ledi

• Harici güç kaynağında hata olduğunu gösteren Güç Hatası ledi

• Modülde herhangi bir hata olduğunu gösteren Hata ledi

• Santralle VIP haberleşmesinin yapıldığını gösteren ve haberleşme anında yanıp sönen Haberleşme ledi

• Modülle ilgili olaylarda kullanılan sesli uyarı veren buzzer

• Modül üzerindeki buzzer’ı susturmaya yarayan Buzzer İptal ve modül üzerindeki ledlerin testi için kullanılan Lamba Test butonları

• Yetkisiz kişilerin müdahalesini engellemek için kullanılan tuş kilidi

• 8 giriş ve bunlar için iki kademeli aktivasyonu gösteren ledler

• 8 giriş hattında oluşabilecek hataları gösteren ledler

• 8 çıkış ve bu çıkışların aktivasyonunu gösteren ledler

• 8 çıkış hattındaki hataları gösteren ledler

• PC’den gelişmiş giriş/çıkış özellikleri programlama ML-1354

MAXLOGIC AKILLI ADRESLİ DUMAN DAMPERİ KONTROL PANELİ

SATIŞ DESTEK DOKÜMANI

ÜRÜN ÖZELLİKLERİ

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 2/6

• Ayrıca iki adet programlanabilir röle çıkışı

• Damper Açık, Kapalı ve Kararsız gibi durumların izlenmesi

• Her damper için “damper kararsız” durumunda ayarlanabilir süre sonunda zaman aşımı hatası üretimi

• Supervisor yazılımıyla çıkışın aktif / pasif edilebilmesi

• Supervisor yazılımıyla veya santral menüsünden damper konumunun görülebilmesi/değiştirilebilmesi

Ana Besleme Girişi Çalışma Gerilimi 230V AC 50Hz

Damper Kontrol Çıkış Kapasitesi Islak Kontak: 24V DC 350mA Kuru Kontak: 30V DC 1A Çalışma Sıcaklığı (-10°C) - (+55°C)

Depolama Sıcaklığı (-30°C) - (+60°C)

Bağıl Nem %95 (+40°C’de yoğunlaşmamış) Yükseklik/Genişlik/Derinlik 300mm / 400mm / 100mm

Haberleşme Protokolü VIP / ~1000 baud

Kablo Tipi 1x2x0,8+0,8JH(st)H / 1x2x1,0+1,0JH(st)H / 1x2x1,5+1,5JH(st)H

Gövde Malzemesi 1mm DKP Sac Yüzey Epoksi Boya Montaj Tipi Yüzey, sıva üstü

Standart Renk Gri ton (RAL 7015), beyaz santral önyüz TEKNİK ÖZELLİKLER

BAĞLANTI ŞEMASI

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 3/6

Akü Girişi

Damper İzleme Girişleri

Yangın Rölesi Çıkışı

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 4/6

Damper Kontrol Çıkışları

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 5/6

SDD-058 Rev.No:3 ML-1354 Satış Destek Dokümanı S/P 6/6

PANELE GENEL BAKIŞ

SDD-059 Rev.No:3 ML-1355 Satış Destek Dokümanı S/P 1/5

ML-1355 Akıllı Adresli Duman Damperi Kontrol Paneli programlanabilir 8 damper izleme girişi ve 8 damper kontrol çıkışına sahiptir. Damperlerin açık, kapalı ve kararsız konumları izlenebilir ve kontrol edilebilir. Ayrıca üzerinde bulunan toggle switchler ile damperleri manuel olarak kontrol etme olanağı sağlar. Sebep sonuç senaryolarına göre programlanabilir.

• EN 54-4 ve EN 54-18 standartlarına uygun

• Modül beslemesinin aktif olduğunu gösteren Sistem Devrede ledi

• Harici güç kaynağında hata olduğunu gösteren Güç Hatası ledi

• Modülde herhangi bir hata olduğunu gösteren Hata ledi

• Santralle VIP haberleşmesinin yapıldığını gösteren ve haberleşme anında yanıp sönen Haberleşme ledi

• Modülle ilgili olaylarda kullanılan sesli uyarı veren buzzer

• Modül üzerindeki buzzer’ı susturmaya yarayan Buzzer İptal ve modül üzerindeki ledlerin testi İçin kullanılan Lamba Test butonları

• Yetkisiz kişilerin müdahalesini engellemek için kullanılan tuş kilidi.

• 8 giriş ve bunlar için iki kademeli aktivasyonu gösteren ledler

• 8 giriş hattında oluşabilecek hataları gösteren ledler

• 8 çıkış ve bu çıkışların aktivasyonunu gösteren ledler

• 8 çıkış hattındaki hataları gösteren ledler

• Damper kontrol modülü olarak kullanımda damper konumlarının manuel değiştirilmesine imkân verecek üç konumlu (açık / otomatik / kapalı) anahtarlar

ML-1355

MAXLOGIC AKILLI ADRESLİ DUMAN DAMPERİ KONTROL PANELİ, TOGGLE SWITCH KARTLI

SATIŞ DESTEK DOKÜMANI

ÜRÜN ÖZELLİKLERİ

SDD-059 Rev.No:3 ML-1355 Satış Destek Dokümanı S/P 2/5

• PC’den gelişmiş giriş/çıkış özellikleri programlama.

• Ayrıca iki adet programlanabilir röle çıkışı.

• Damper Açık, kapalı ve kararsız gibi durumların izlenmesi

• Her damper için “damper kararsız” durumunda ayarlanabilir süre sonunda zaman aşımı hatası üretimi

• Supervisor yazılımıyla çıkışın aktif / pasif edilebilmesi

• Supervisor yazılımıyla veya santral menüsünden damper konumunun görülebilmesi / değiştirilebilmesi

Ana Besleme Girişi Çalışma Gerilimi 230V AC 50Hz

Damper Kontrol Çıkış Kapasitesi Islak Kontak: 24V DC 350mA Kuru Kontak: 30V DC 1A Çalışma Sıcaklığı (-10°C) - (+55°C)

Depolama sıcaklığı (-30°C) - (+60°C)

Bağıl Nem %95 (+40°C’de yoğunlaşmamış) Yükseklik/Genişlik/Derinlik 300mm / 400mm / 100mm

Haberleşme Protokolü VIP / ~1000 baud

Kablo Tipi 1x2x0,8+0,8JH(st)H / (1x2x1,0+1,0JH(st)H / 1x2x1,5+1,5JH(st)H

Gövde Malzemesi 1mm DKP Sac Yüzey Epoksi Boya Montaj Tipi Yüzey, sıva üstü

Standart Renk Gri ton (RAL 7015), beyaz santral önyüz TEKNİK ÖZELLİKLER

BAĞLANTI ŞEMASI

SDD-059 Rev.No:3 ML-1355 Satış Destek Dokümanı S/P 3/5

Akü Girişi

Damper İzleme Girişleri

Yangın Rölesi Çıkışı

SDD-059 Rev.No:3 ML-1355 Satış Destek Dokümanı S/P 4/5

Damper Kontrol Çıkışları

SDD-059 Rev.No:3 ML-1355 Satış Destek Dokümanı S/P 5/5

PANELE GENEL BAKIŞ
