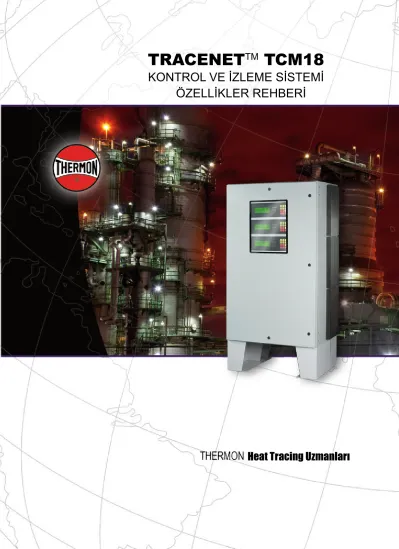

TRACENET TM TCM18 KONTROL VE IZLEME SISTEMI ÖZELLİKLER REHBERİ. Heat Tracing Uzmanları

TRACENET ^TM TCM18

KONTROL VE IZLEME SISTEMI ÖZELLIKLER REHBERI

Heat Tracing Uzmanları

TRACENET TCM18 SISTEM ÖZELLIKLERI

Çevresel:

Tehlikeli Konumlar,

• Iç Mekân ve Dış Mekân - Katı Hal Röleleri Olağan Konumlar,

• Iç Mekân ve Dış Mekân - Güç Dağıtım ve Mekanik Röleler ve/

veya Katı Hal Röleleri

Işletim Dış Ortam Sıcaklığı: -40 °C ila +55 °C Muhafazalar: IP54

TraceNet Besleme Voltajı: 100-240 Vac, 50/60 Hz Heat Tracing Voltajları: 100-600 Vac

Kullanıcı Arayüzü: 44 mm x 127 mm arkadan aydınlatmalı LCD ekran

Maksimum Devre Sayısı: Tek bir TC serisi kontrol panosunda 72 adet Devre başına Sıcaklık Sensörü: Bir veya Iki 100 V Platin, 3 telli RTD Akım Anahtarlama Cihazları:

• Katı Hal Rölesi*: 30 Amp’e kadar 1 kutup

Kutup başına 15 Amp’e kadar 2 kutup • Mekanik Röle:

Tasarım gerekliliklerine göre Kontrol Yöntemleri:

• Proses Algılama:

Açık/Kapalı, Yazılım Başlatma ile Açık/Kapalı, Oransal • Dış Ortam Algılama:

Açık/Kapalı, Yazılım Başlatma ile Açık/Kapalı, Dış Ortam Oransal (APC)

• Kontrol Sıcaklık Aralığı: -129 °C ila +600 °C Alarm Ayarları (devre başına):

• Düşük/Yüksek Sıcaklık • Düşük/Yüksek Akım • Yüksek Toprak Kaçağı Akımı • RTD ve Röle Arızaları • Iletişim Kaybı

Ikincil Alarm Ayarları (trip seçeneğiyle):

Yüksek Sıcaklık, Yüksek Isıtıcı Akımı, Toprak Kaçağı Akımı Ağ Iletişimleri:

• Çift RS 485

• Ethernet/Bluetooth/Kablosuz (opsiyonel iletişim modülü gerekir) Yedek Çıkış Gücü: 0,5 Amp’de 24 Vdc

Harici Alarm Röleleri:

•Üç, 0,4 Amp, 24 Vdc dereceli mühürlü kuru kontaklar • Iki, PM6 uyarınca 350 mA (24 Vdc) dereceli katı hal

UYGULAMANIN GENEL AÇIKLAMASI

Kontrol ve izleme sistemleri, su hatlarını dondan korumadan kritik proses sıcaklıklarını idame ettirmeye kadar uzanan bir aralıkta konumlanan heat tracing uygulamalarında önemli bir rol oynarlar. Birçok heat tracing uygulamasında mekanik termostatlar başarılı bir şekilde kullanılmakla beraber, endüstriyel heat tracing uygulamalarının çoğu için daha bütünlüklü bir kontrol ve izleme çözümü gereklidir. Mikro işlemci tabanlı teknolojideki geliştirmeler sayesinde elektronik kontrol ve izleme üniteleri hem uygun maliyetli hem de güvenilir hale geldi. Elektronik kontrol ve izleme sistemleri doğru sıcaklık ölçümlerini garantiler, enerjiyi korur ve sistemin ömrünü uzatırlar.

Tesislerde işletim maliyetlerinin azaltılması için çok yönlü bir elektrikli heat tracing kontrol ve izleme ağının olması kritik önemdedir. Araştırmalar, aşağıdaki özelliklerin pek çok endüstriyel heat tracing uygulaması için bir ön gereklilik olduğunu göstermiştir ¹:

• Çalışan elektrikli heat trace devresinin ve toprak kaçağı akımlarının izlenmesi

• Devre bazında seçilebilir kontrol yöntemi (Açık/Kapalı, Yazılım Başlatma ile Açık/Kapalı, Oransal, Dış Ortam Oransal)

• Alarm tanıma ve resetleme kapasitelerini içeren programlanabilir alarm ayar noktaları

• Her devre için programlanabilir trip ayar noktaları

• Sıcaklık sensörü durum göstergesi

• Benzersiz devre tanımlayıcı

• RS485 seri iletişim yoluyla ana bilgisayar ile iletişim.

• Devre bazında “Bas-Test Et” toprak kaçağı test özelliği

• Toprak kaçağını kesme kapasitesi

* Başka pano türleri de mevcuttur. Ayrıntılar için Thermon ile görüşün.

** Panoya dışarıdan döşenen ısı gidericilere dayanan değer. Isı gidericiler panoya içeriden döşendiğinde röle değerleri küçülür. Faz-faz veya üç fazlı devreler için çoklu tek kutuplu röleler kullanılabilir. Bir seçenek olarak daha yüksek voltaj değerli röleler de mevcuttur.

TCM18 PANO

SERTIFIKALAR/ONAYLAR

TraceNet sistemleri, olağan ve Bölge 2 tehlikeli (sınıflandırılmış) konumlarda kurulum ve çalıştırma için onaylanmış/sertifikalanmıştır.

FMG 12.0018x Ex nAc IIC T4

II 3 G Ex nAc IIC T4 FM13ATEX0073X

Not:

1. Patlayıcı atmosferlerdeki ekipmanlarda elektrostatik boşalmayı engellemek için görüntüleme penceresini sadece nemli bir bezle temizleyin. Ekipman Thermon tarafından belirtilen özellikler ve sınırlandırmalar çerçevesinde kurulmaz ve çalıştırılmazsa, ekipmana sunulan koruma geçersiz kılınabilir.

TRACENET ^TM TCM18

KONTROL VE IZLEME SISTEMI

1

Tipik Thermon TraceNet

TCM18 Sistemi

(Her Bileşen Hakkında Ek Bilgi Için Aşağıdaki Sayfa Numaralarına Bakın)

TCM18

PM6

ÖZELLIKLER REHBERI

2

THERMON Heat Tracing Uzmanları

TCM18 KONTROL VE IZLEME MODÜLÜ

TCM18, heat tracing için özel olarak geliştirilmiş olan, çok devreli mikro işlemci tabanlı bir sıcaklık kontrolü ve izleme modülüdür. Bu modül, maksimum on sekiz heat trace devresi için dijital bilgi ekranı aracılığıyla kontrol ve izleme olanakları sunar. Bu modül, proses algılama kontrolü (her devre için bir veya iki RTD girişi ile) ve/veya dış ortam algılama kontrolü (bir veya iki RTD girişi opsiyonu ile) olarak yapılandırılabilir.

TCM18 LCD dijital ekranı ve her modülün önündeki özel dokunmatik tablet aracılığıyla devre bilgileri ve programlama kapasitesi sunar.

TCM18 ÜRÜN ÖZELLIKLERI

• Modül, çok çeşitli dış ortam şartlarında çalışabilir.

• Her heat tracing devresi, tek veya çift RTD girişinden girişe izin verir.

• Özel dokunmatik tabletten giriş ile devre ve alarm bilgileri için kullanıcı dostu dört satırlı ısıtmalı LCD ekran.

• Iç ve dış mekândaki panolarda kullanışlı kullanım için elektronikler kaplanmıştır.

• Düşük ve yüksek sıcaklık alarmlar ve ek programlanabilir yüksek sıcaklık tripleme işlevleri.

• Düşük ve yüksek ısıtıcı akımı alarmı ve tripleme işlevleri.

• Yüksek toprak kaçağı akımı alarmı ve tripleme işlevleri.

• Toprak kaçağı fonksiyonları için dahili test işlevleri.

• Açık/Kapalı, Yazılım Başlatma ile Açık/Kapalı, Oransal ve APC (Oransal Dış Ortam Kontrolü) modlarını içerir.

• Opsiyonel iletişim modüllerini veya diğer yedek cihazları beslemek için yedek 24 Vdc çıkış.

• Ekipman, IEC-61010-1:2010 uyarınca değerlendirilmiş ve belirtilen modül besleme voltajı aralığı üzerinden Aşırı Voltaj Kategorisi II ile uyumlu bulunmuştur.

TCM18 ILETIŞIM

TCM18, Modbus ASCII veya RTU protokolü aracılığıyla iletişim kuran iki RS485 portuna sahiptir. Portlardan biri TraceView Network Explorer veya uyumlu DCS sistemi ile iletişim kurabilir. Ikinci port, opsiyonel Ethernet veya kablosuz iletişim modülüne yedek RS485 iletişimi için sağlanmıştır.

TCM18 DEĞERLER/ÖZELLIKLER

Kontrol ve izleme kapasitesi ...18 heat tracing devresi Nominal modül besleme voltajı...120-240 Vac 50/60Hz Giriş akımı ...Maks. 1,5 Amp Güç tüketimi...40 vat Minimum dış ortam sıcaklığı ... -40 °C Depolama dış ortam sıcaklığı ... -40 °C ila 85 °C Veri saklama ... kalıcı EEPROM Güç kenetleme işlevi ... %20 ila %100 arasında programlanabilir

Sıcaklık girişi...36’ya kadar 3 telli platin 100 Ω RTD Sıcaklık kontrolü aralığı ... -129 °C ila 600 °C Kontrol bandı ... 1 derecelik artışlarla programlanabilir Yüksek işletme akımı alarmı ve tripleri ...0,1 ila 100 Amp Düşük işletme akımı alarmı ...0,1 ila 100 Amp Toprak kaçağı alarmı ve tripleri...20 ila 225 mA (1 mA’lık artışlarla) Alarm röleleri

Üç mühürlü kuru kontak, 0,4-amp dirençli, 24 Vdc/Vac dereceli

Yedek çıkış gücü ... 0,5 Amp’de 24 Vdc Kendiliğinden test frekansı ...2 ila 99 saat arasında programlanabilir

Iletişim ..Çift RS 485 portu aracılığıyla Modbus ASCII/RTU Iletişim hızı... 57.600 Baud’a kadar Sertifikalar... ATEX Kirlilik kategorisi ... 2

TCM18 BAĞLANTI PORTLARI TCM18 EBAT VERILERI

Yedek Güç Çıkışı

RS485 Portları RTB6 Giriş

Kablosu Portları PM6/RM6

Giriş Kablosu Portları GirişiGüç Alarm Çıkış

Terminalleri

190 mm

114 mm

482 mm Dış Sigorta Yedek Giriş/Uzak

Tanıma

3

TRACENET ^TM TCM18

KONTROL VE IZLEME SISTEMI

PM6 GÜÇ MODÜLÜ

PM6, katı hal rölelerinin kullanıldığı güç anahtarlama modülü olarak işlev görür ve heat tracing elektrik devresini şerit kablo aracılığıyla TCM18 kontrol ve izleme modülüne bağlar.

PM6 ÜRÜN ÖZELLIKLERI

• Çok çeşitli dış ortam şartlarında çalışabilir.

• Tek veya çift kutup katı hal anahtarlama.

• Nikel kaplamalı terminal yapısı.

• Toplam 180 Amp’e kadar üretilen ısıyı kesintisiz dağıtma kapasitesine sahip olan siyah anodize edilmiş alüminyum ısı giderici.

• Operatörün dokunmaya karşı emniyetini artırmak için standart olarak polikarbonat dokunma emniyeti ile temin edilir.

• Operatörün her devre üzerinde bir işlev testi gerçekleştirmesine izin veren bir toprak kaçağı devre test çevrimi içerir.

• Toprak kaçağını ve ısıtıcı işletim akımlarını ölçer.

PM6 BILEŞEN ÖZELLIKLERI

Devre kontrol kapasitesi altı heat trace devresine kadar Tek kutuplu röle anahtarlama kapasitesi .240 Vac’de 30 Amp*Çift kutuplu röle anahtarlama kapasitesi..240 Vac’de 15 Amp*Röle elektrik bağlantısı ...40 Pimli kolektör şerit kablosu Toprak kaçağı test bağlantısı ...10 Pimli kolektör

şerit kablosu Maksimum depolama sıcaklığı ... 85 °C Minimum depolama sıcaklığı ... -40 °C Işletim dış ortam sıcaklık aralığı ... -40 °C ila 70 °C Elektrik terminali bağlantıları ....0,5 ila 10 mm², 630 Vac Baskı devre kartı...kullanışlı kaplama Alarm ...iki adet; her biri 350 mA’da 24 Vdc

* Panoya dışarıdan döşenen ısı gidericilere dayanan değer. Isı gidericiler panoya içeriden döşendiğinde röle değerleri küçülür. Bir seçenek olarak daha yüksek voltaj değerli röleler de mevcuttur.

PM6 EBAT VERILERI

PM6 BAĞLANTI ŞEMASI

Dış Pano Montajı

Iç Pano Montajı

41 mm

267 mm 483 mm

328 mm 25 mm

24 Vdc Alarm Çıkışı Isıtıcıya Çıkış AC

Voltajı Toprak Kaçağı Akım

Transformatörü Işletim Isıtıcı Akım

Transformatörü

Katı Hal Rölesi Giriş AC Voltajı 40 Pimli Şerit Kablo

Konektörü 10 Pimli Şerit Kablo Konektörü

105 mm

70 mm

105 mm

483 mm

ÖZELLIKLER REHBERI

THERMON Heat Tracing Uzmanları

RTB6 RTD ARAYÜZ MODÜLÜ

RTB6, saha RTD kablo şebekesini şerit kablo aracılığıyla TCM18 kontrol ve izleme modülüne bağlayan, DIN raya monte edilebilir altı RTD sensör girişli bir modülüdür.

RTB6 ÜRÜN ÖZELLIKLERI

• Çok çeşitli dış ortam şartlarında çalışabilir.

• DIN raya monte edilebilir.

• Iç ve dış mekânda konumlanan panolarda kullanışlı kullanım için baskı devre kartı kaplanmıştır.

RTB6 BILEŞEN ÖZELLIKLERI

Maksimum depolama sıcaklığı ...85 °C Minimum depolama sıcaklığı ...-40 °C Işletim dış ortam sıcaklık aralığı ... -40 °C ila 70 °C Terminal bağlantıları ... 2,5 mm’ye kadar² Maksimum RTD kapasitesi ...6

RTB6 EBAT VERILERI

41 mm

127 mm

7 7 mm

26 Pimli Şerit Kablo Konektörü

RTD Girişler

RTB6 BAĞLANTI ŞEMASI

5

TRACENET ^TM TCM18

KONTROL VE IZLEME SISTEMI

RM6 RÖLE ARAYÜZ MODÜLÜ

RM6, bağımsız katı hal röleleri veya mekanik röleler şerit kablo aracılığıyla TCM18 modülüne bağlamak için kullanılan DIN raya monte edilebilir altı devre röleli bir arayüz modülüdür. RM6, bağımsız olarak monte edilen toprak kaçağı ve ısıtıcı işletme akımı algılama transformatörlerinin yanı sıra toprak kaçağı devre arıza testi döngüsünün birbirlerine bağlanmasına olanak tanıyan bağımsız terminal şeritleri ile birlikte gelir.

RM6 ÜRÜN ÖZELLIKLERI

• Çok çeşitli dış ortam şartlarında çalışabilir.

• DIN raya monte edilebilir.

• Iç ve dış mekânda konumlanan panolarda kullanışlı kullanım için baskı devre kartı kaplanmıştır.

RM6 BILEŞEN ÖZELLIKLERI

Maksimum depolama sıcaklığı ... 85 °C Minimum depolama sıcaklığı ... -40 °C Işletim dış ortam sıcaklık aralığı ... -40 °C ila 70 °C Terminal bağlantıları ...2,5 mm’ye kadar² Toprak kaçağı test bağlantısı ... 10 Pimli kolektör şerit kablosu

Röle bağlantısı...40 Pimli kolektör şerit kablosu

RM6 BAĞLANTI ŞEMASI

RM6 EBAT VERILERI

127 mm

77 mm

24 Vdc Alarm Çıkışı 10 Pimli Şerit Kablo

Konektörü 40 Pimli Şerit Kablo Konektörü

Toprak Kaçağı Devre Işlevi Test Bağlantıları Röle Kontrol Voltajı

Toprak Kaçağı Akım Transfor- matörü Bağlantıları Isıtıcı Işletim Akım Transfor-

matörü Bağlantıları

52 mm

24 Vdc Giriş

ÖZELLIKLER REHBERI

THERMON Heat Tracing Uzmanları

TRACENET TVNE

TCM18, Modbus RTU veya ASCII protokolü aracılığıyla RS485 portlarından 57.600 Baud seviyesine kadar çıkan programlanabilir hızlarda Thermon TVNE elektrikli heat tracing devre izleme yazılımı ile iletişim kurar. TVNE merkezileştirilmiş elektrikli heat tracing bilgileri sunar. Örneğin,

• Heat tracing devresinin durumu

• Sıcaklıklar, ısıtıcı işletim ve toprak akımı alarm/trip olayları • Olay geçmişi

• Veri trendleme

• Bakım ve sorun giderme rehberi

TVNE ayrıca operatör için aşağıdaki olanakları sunar:

• Ayar noktalarının yanı sıra alarm ve trip değerlerini değiştirme

• Sistem kontrol parametrelerini yeniden yapılandırma • Heat tracing yönetim raporları sağlama

• Öncelik düzeyi bazında devrelerde yük azaltma

• Izometrik çizimler, taslaklar için ve/veya her kontrolör devresi için fotoğrafların yanı sıra operatör notlarını tespit etmek için on (10) adete kadar dosyayı (.dwg veya .pdf) görüntüleyin.

DCS ILETIŞIMLERI

TCM18, Modbus RTU veya ASCII protokolü aracılığıyla RS485 portlarından 57.600 Baud seviyesine kadar çıkan programlanabilir hızlarda tesisteki DCS ile de iletişim kurabilir.

TVNE ile elde edilen işletim verilerinin ve kontrol kapasitesinin aynısına, tesistin kontrol odasındaki DCS’den de erişilebilir.

TraceNet

Kontrol Sistemi

Iletişim Rehberi

Muhafaza Ebatı mm Y x mm G x mm D A = 914 x 762 x 406 B = 1219 x 914 x 406 C = 1524 x 914 x 406 D = 1524 x 914 x 610 E = 1524 x 1219 x 610 F = 1829 x 914 x 406 G = 1829 x 914 x 610 H = 1829 x 1524 x 610 I = 1829 x 1829 x 610 X = Özel ²

TCM - 1836YU - SSD - 120S130 - H2 - ND - P/N

Panolar

A = Sadece Dış Ortam Algılama Panoları P = Sadece Proses

Algılama Panoları Y = Dış Ortam ve Proses

Algılama Panoları TraceNet TC Serisi ¹

Heat Trace Devreleri

18 36 54 72

ÜRÜN REFERANS IŞARETI

Heat Trace Röleleri S1 = Katı Hal Tek Kutup S2 = Katı Hal Iki Kutup M1 = Mekanik Tek Kutup M2 = Mekanik Iki Kutup

Muhafaza Tipi

SS = Paslanmaz Çelik Tip 4X/IP54 PS = Boyalı Çelik Tip 4/IP54

SSP = Paslanmaz Çelik Tip 4X/IP54 (tahliyeli) PSP = Boyalı Çelik Tip 4/IP54 (tahliyeli) X = Özel ²

Isıtıcı Heat Trace Voltajları 100 Vac 120 Vac 200 Vac 208 Vac 220 Vac 230 Vac 240 Vac 277 Vac 480 Vac 600 Vac Röleler için

Amperaj Değeri RTD

Girişler 18 36 54 72 108 144

Dağıtım

ND = Dağıtım Yok

MBx/BF y/z = Ana Devre Kesici/Devre Kesici Çerçevesi/Devre Kesici Sayısı

Thermon Parça Numarası

Konum

O = Olağan Konumlar H2 = Ex Patlayıcı Atmosferler

Alarm Röleleri

U = 0,5 Amp’de 24 Vdc/Vac Olağan ve Ex Patlayıcı Atmosferler için Derecelendirilmiştir

Izleme ve Kontrol Modülü/Modülleri M = Standart Kontrol Modülü MN = Nükleer Kontrol Modülü

Notlar:

1. TSM1/TSM1L ve PS70 gibi TraceNet TN Serisi modellerine yönelik başka aksesuar modülleri TC Serisi panolarda kullanılabilir. Ayrıntılar için imalatçı ile görüşün.

2. Ek bilgiler için Thermon ile görüşün.
