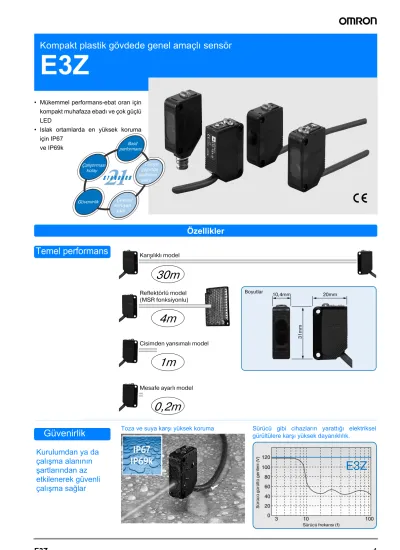

Kompakt plastik gövdede genel amaçlı sensör
E3Z
• Mükemmel performans-ebat oran için kompakt muhafaza ebadı ve çok güçlü LED
• Islak ortamlarda en yüksek koruma için IP67
ve IP69k
Özellikler
Basit performans
Güvenirlik Çalıştırması
kolay
Çevreyi koruyan
yapı
Dünya çapında kullanım
alanı
Temel performans
Karşılıklı modelReflektörlü model (MSR fonksiyonlu)
30m
Cisimden yansımalı model
1m 4m
Boyutlar
10,4mm 20mm
31mm
Mesafe ayarlı model
0,2m
Kurulumdan ya da çalışma alanının şartlarından az etkilenerek güvenli çalışma sağlar
Toza ve suya karşı yüksek koruma Sürücü gibi cihazların yarattığı elektriksel gürültülere karşı yüksek dayanıklılık.
Güvenirlik
0 20 40 60 80 100 120
3 10 100
Sürücü gürültü gerilimi (V)
E3Z
E3Z serisi geniş bir güvenilir nesne/
geriplan
kombinasyonuna sahiptir ve bu sayede cisimleri renginden ve parlaklığından etkilenmeden algılar
Kendinden anfili fotoelektrik sensör
E3Z, çevreyi korur, enerji tasarrufu sağlar
10 adetlik paketler karton atıkların azalmasını sağlar
”Tutuşabilen” polietilen poşetler strofoam içermez *
Standart modeller 0,5m’lik kablolara sahiptir ve bu sayede kablo israfı önlenir
Süregelen materyal eleme kurşunu içermektedir
Durağanlık Ön plan bastırma Arkaplan bastırma
Çevreyi koruyan yapı
Bu ECO etiketini taşıyan ürünler, OMRON tarafından belirlenen çevre şartlarına uygundur
E3Z
Güç tüketimi karşılaştırması
Geleneksel sensör
Yaklaşık
%30 ya da az
Enerji tasarrufu
sağlar *
* Yukardaki resim, normal çalışma şartları altındaki ölçümlere dayanır
Geridönüşümlü kağıt kullanılmıştır
* Ambalaj paketi yandığında insanlara minimum zararı veren maddeler açığa çıkar
0,5m
tip2m
tipGereksiz kablu uzunluğu
Çevre dostu, kurşunsuz lehimler
Pb eko
Küçük ışın demeti ile küçük nesneleri algılamak için ideal
● 0,1mm çapındaki ince cisimler bile 2,5-mm çapa sahip ışın demeti tarafından algılanır
● İnce ışın demeti, boşluklar ve küçük deliklerin algılanmasını sağlar
● Yüksek yoğunluklu ışın demeti algılama noktasını ayarlarken görülebilen ışın noktası sağlar
İnce duvarlı PET şişelerin durağan algılanması Standart boyutta şeffaf cisim sensörü
● Değişik şekillerdeki PET şişeleri ve saydam nesneleri algılayabilen OMRON'un eşsiz optik sistemini ("İç Görüntü") kullanır.
● Boyut ve şekilden bağımsız olarak geniş bir şeffaf şişe modeli algılama alanı
Çatal dizayn optik eksen ayarı yapmanızı gerektirmez
● İki eksenli modelleri de mevcuttur.
● Malzemenin belli limitler dahilinde gezinmesi uygulaması için idealdir
● Şart izleme
● ”Bayrak” gösterge
İnce ışın demetli model
Şeffaf PET şişeler
Çatal sensör,
tek ve çift ışın
demetli
Uygulamalar
E3Z-LS arka plan ve ön plan bastırmalı modeller Kozmetik ürünlerin üzerindeki kapakları algılama
Taşıyıcı bantlar üzerindeki pastaları algılama
Ambalajlı sakız veya şekerleri algılama
E3Z-L dar ışın demetli modeller
Pipetlerin algılanması Floppy disklerin önü arkası veya yönünün belirlenmesi
Düzgün olmayan bağlantıların algılanması
E3Z-B saydam nesne modeli
Saydam PET Şişe-bağlantılı algılama - Bir şişe
Saydam PET Şişe-bağlantılı algılama - Çoklu şişe (Stok)
Film ve cam plakaların algılanması
E3Z-G çatal tip model
Vinç ve otomatik ambar taşıyıcı masa geçiş denetimi ve konumlandırması.
(Algılama açısı)
(Genişleme) Geri
Ön
Çatal tip fotoelektrik sensör E3ZG
Sipariş Bilgisi
Sensörler
Aksesuarlar (Ayrı Olarak Sipariş Edin)
YarıklarSensör tipi Biçim Bağlantı metodu Algılama mesafesi Model
NPN çıkışı PNP çıkışı
Karşılıklı ışın demeti
Kablolu modeller (2m)*1
*1. 0,5-m kabloyla birlikte sunulan modeller mevcuttur. Sipariş verirken model numarasına "0,5 M" kodunu ekleyerek kablo uzunluğunu belirtin (örneğin., E3Z-T61 0,5M).
E3Z-T62 E3Z-T82 E3Z-T62-G0*2
*2. ”Emisyon durdu” özellikli Alıcıda durum değişim zorlaması olarak kullanılabilir (Sensör fonksiyon testi)
E3Z-T82-G0
Konnektör Tipi E3Z-T67 E3Z-T87
E3Z-T67-G0 E3Z-T87-G0 Kablolu modeller
(2m)*1 E3Z-T61 E3Z-T81
Konnektör Tipi E3Z-T66 E3Z-T86
Kablolu modeller
(2m)*1 E3Z-T61A E3Z-T81A
Konnektör Tipi E3Z-T66A E3Z-T86A
Reflektörlü model
(M.S.R fonksiyonlu) *3
*3. Bağlı değil. Lütfen uygulamanıza göre opsiyonel reflektör (9 tip) satın alın
Kablolu (2m)*1 E3Z-R61 E3Z-R81
Konnektör Tipi *4
*4. Belirtilen algılama mesafesi E39-R1S kullanıldığında mümkündür. Parentez içindeki değer Sensör ve Reflektör arasındaki gerekli minimum mesafeyi belirtir.
E3Z-R66 E3Z-R86
Cisimden yansımalı
Kablolu modeller
(2m)*1 E3Z-D61 E3Z-D81
Konnektör Tipi E3Z-D66 E3Z-D86
Kablolu modeller (2m) *1, *5
*5. M12 konnektörlü modelleri de mevcuttur Modeli -M1 ile biter. (Örneğin: E3Z-T61-M1J)
E3Z-D62 E3Z-D82
Konnektör Tipi E3Z-D67 E3Z-D87
İnce ışın demetli tip reflektörlü model
Kablolu modeller
(2m)*1 E3Z-L61 E3Z-L81
Konnektör Tipi E3Z-L66 E3Z-L86
Mesafe ayarlı
Kablolu modeller
(2m)*1 E3Z-LS61 E3Z-LS81
Konnektör Tipi E3Z-LS66 E3Z-LS86
Şeffaf PET şişe tipi reflektörlü model (M.S.R.
fonksiyonsuz) *3
Kablolu (2m)*1 *4 E3Z-B61 E3Z-B81
Konnektör Tipi E3Z-B66 E3Z-B86
Kablolu modeller
(2m)*1 *4 E3Z-B62 E3Z-B82
Konnektör Tipi E3Z-B67 E3Z-B87
Çatal tip karşılıklı model
1 Kablolu modeller (2m)*1
E3Z-G61 E3Z-G81
2 E3Z-G62 E3Z-G82
1 Bağlantı konnektörü E3Z-G61-M3J E3Z-G81-M3J
2 E3Z-G62-M3J E3Z-G82-M3J
Yarık genişliği Algılama mesafesi (tipik)
Minimum algılama objesi (tipik) Model Miktar
E3Z-T## E3Z-T##A
0,5 mm çap 50 mm 35 mm 0,2 mm çap E39-S65A
Bir set (alıcı ve verici için yarıklar içerir)
1-mm çap. 200 mm 150 mm 0,4 mm çap E39-S65B
2-mm çap. 800 mm 550 mm 0,7 mm çap E39-S65C
0,5 x 10 mm 1 m 700 mm 0,2 mm çap E39-S65D
1 x 10 mm 2,2 m 1,5 m 0,5 mm çap E39-S65E
2 x 10 mm 5 m 3,5 m 0,8 mm çap E39-S65F
Kırmızı ışık Kızılötesi ışık
30m
15m
10m
4m [100mm]
5 ile 100mm (geniş bakış açısı)
1m
90±30mm
40 mm
20 mm 200 mm
Arka plan bastırma ( min. ayarda ) Arka plan bastırma ( maks . ayarda )
Ön plan bastırma ( maks. ayarda) Ön plan bastırma ( min. ayarda )
Işık şiddeti eşik seviyesi ( sabit)
500mm [80mm]
2m [100mm]
25mm
Reflektörler
Retroreflektörlü modeller mevcut değildir.
* Parantez içindeki değerler sensör ile reflektör arasında olması gereken minimum mesafeyi belirtmektedir.
Not: 1 . Nominal değerden farklı bir reflektör kullanıldığında klavuzda belirtilen tipik uygulamalara göre algılama mesafesini 0,7 kat olarak ayarlayınız 2 . Detaylar için, "Reflektör listesi" ne bakın.
Karşılıklı interferans önleme filtresi
Montaj Braketleri
Not: 1 . Kaşılıklı model kullanılırsa alıcı ve verici için iki tane montaj braketi sipariş ediniz 2 . Detaylar için "Montaj Braketi Listesi" ne bakınız
İsim Algılama mesafesi (tipik) * Model Miktar Açıklama
Reflektörler
3 m [100 mm] (Nominal değer) E39-R1 1
4 m [100 mm] (Nominal değer) E39-R1S 1 500 mm [80 mm]
E39-R1S 1 E3Z-B için#1/6
2 m [100 mm] E3Z-B için#2/7
5 m [100 mm] E39-R2 1
2,5 m [100 mm] E39-R9 1
3,5 m [100 mm] E39-R10 1
Buğu önleyici 500 mm [80 mm]
E39-R1K 1 E3Z-B için#1/6
2 m [100 mm] E3Z-B için#2/7
Küçük reflektör 1,5 m [50 mm] E39-R3 1
Teyp reflektör
700 mm [150 mm] E39-RS1 1
1,1 m [150 mm] E39-RS2 1
1,4 m [150 mm] E39-RS3 1
Algılama mesafesi Şekil / boyutlar Model Miktar Açıklama
3 m E39-E11 Alıcı ve verici için 2
set (Toplam 4 adet)
Karşılıklı E3Z-T ile kullanılabilir. ##A. Ok, polarizasyon yönünü belirtmektedir. İki yanyana yerleştirilmiş alıcı ve vericinin polarizasyon yönünü değiştirmek karşılıklı interferansı önler.
Biçim Model Miktar Açıklama Biçim Model Miktar Açıklama
E39-L153 1
Montaj Braketleri E39-L150 Bir ayar
Sensör ayarlayıcısı Alüminyum plaka/
konveyör ya da benzeri sistemlerin rayına kolay montaj, kolay ayar Soldan- sağa ayarlama için
E39-L104 1
9-L43 1 Yatay tip montaj braketi E39-L151 Bir ayar
E39-L142 1 Yatay tip koruyucu kapak braketi
E39-L93@ Bir ayar
Sensör ayarlayıcısı Alüminyum plaka/
konveyör ya da benzeri sistemlerin rayına kolay montaj, kolay ayar Dikey açı ayarı için E39-L44 1 Ter s montaj braketi
E39-L98 1 Koruyucu kapak braketi E39-L144 1 Dikey koruyucu kapak
braketi
0,2 1 10,8 4,9
7,4
11,2 31,4
Sensör I/O Konnektörleri
Boyut Kablo tipi Biçim Kablo uzunluğu Model
M8
Standart kablo
2 m
4-kablolu tip
XS3F-M421-402-A
5 m XS3F-M421-405-A
2 m XS3F-M422-402-A
5 m XS3F-M422-405-A
M12 (M1J için)
2 m
3-kablolu tip
XS2F-D421-DC0-A
5 m XS2F-D421-GC0-A
2 m XS2F-D422-DC0-A
5 m XS2F-D422-GC0-A
Düz
L şekli
Düz
L şekli
Nominal/performans
* Parantez içindeki değerler sensör ile reflektör arasında olması gereken minimum mesafeyi belirtmektedir.
Sensör tipi Karşılıklı ışın demeti Retroreflektörlü model (M.S.R.
fonksiyonlu)
Cisimden yansımalı
geniş ışın demeti
Standart ışın demeti Model NPN çıkışı E3Z-T62/T67 E3Z-T61/T66 E3Z-T61A/T66A E3Z-R61/R66 E3Z-D61/D66 E3Z-D62/D67 Madde PNP çıkışı E3Z-T82/T87 E3Z-T81/T86 E3Z-T81A/T86A E3Z-R81/R86 E3Z-D81/D86 E3Z-D82/D87
Algılama mesafesi 30 m 15 m 10 m 4m (100 mm) *
(E39-R1S kullanıldığında) 3m (100 mm) * (E39-R1 kullanıldığında)
100mm (Beyaz kağıt 100 x 100 mm)
1 m (Beyaz kağıt 300 x 300 mm)
Ayar aralığı ---
Yansıtma karakteristiği ---
Işın Nokta Çapı ---
Standart algılama nesnesi Opak: 12 mm çap min. Opak: 75 mm çap min.
---
Minimum algılama nesnesi ---
Diferansiyel mesafe --- Max. algılama mesafesinin %20 si
Yönelme açısı Hem verici hem alıcı: 3° ile 15°
Hem alıcı hem verici: 3° ile 5°
2° ile 10° ---
Işık kaynağı (dalga uzunluğu)
Kızılötesi LED (870 nm)
Kızılötesi LED (860 nm)
Kırmızı LED (700 nm)
Kırmızı LED (680 nm)
Kızılötesi LED (860 nm) Güç besleme gerilimi 12 ile 24 VDC, ±%10 dalgalanma (p-p): 10% maks.
Akım tüketimi alıcı: 15ma verici: 20 mA 30 mA maks.
Kontrol çıkışı Besleme gerilimi maks. 26,4 VDC, yük akımı 100mA maks. (Gerilim düşümü 2V maks.), açık kollektör çıkış tipi (modele göre NPN ya da PNP) Light ON / Dark ON switch ile seçilebilir
Arkaplan / önplan bastırma ---
Koruyucu devreler Ters polarite koruması, çıkış kısa devre koruması, ortak interferans önleyici, çıkış ters koruması
Yük kısa devre ve ters besleme gerilimi koruması
Ters polarite koruması, çıkış kısa devre koruması, ortak interferans önleyici, çıkış ters koruması
Yanıt verme süresi Çalışma ya da reset: Maks.
2 ms
Çalışma ya da reset: Maks. 1 ms
Hassasiyet ayar Tek turlu ayar
Çevre ışık şiddeti Akkor lamba: 3000 lux maks. Gün ışığı 10.000 lux maks
Çevre sıcaklığı Çalışma: –25°C to 55°C, Saklama: –40°C’den 70°C’ye (Buzlanma ve yoğunlaşma olmadan)
Çevre nem oranı Çalışma: Bağıl nem %35'den %85'e, saklama: Bağıl nem %35'den %95'e (buzlanma ya da yoğunlaşma olmadan)
İzolasyon direnci 20 MΩ min. 500 VDC’de
Dielektrik güç 50/60Hz’de 1000 VAC, 1 dakika boyunca
Nominal/performans
Cisimden
yansıtmalı Mesafe
ayarlı
PET şişeler için reflektörlü fotosel (MSR fonksiyonu olmadan)
Çatal tip
dar ışın demeti Standart ışın
demeti
geniş ışın demeti
E3Z-L61/66 E3Z-LS61/66 E3Z-B61/66 E3Z-B62/67 E3Z-G61 E3Z-G62
E3Z-L81/86 E3Z-LS81/86 E3Z-B81/86 E3Z-B82/87 E3Z-G81 E3Z-G82
90 ± 30 mm (Beyaz kağıt 100 x 100 mm)
Arka plan bastırma: Beyaz ya da siyah kağıt (100 x 100 mm):
20mm'den ayarlanan mesafeye Ön Plan Bastırma: Beyaz kağıt (100 x 100 mm):
Mesafeyi minimum 200 mm ye ayarlayın.
Siyah kağıt (100 x 100 mm): Mesafeyi minimum 160 mm ye ayarlayın.
500 mm (80 mm) * (E39-R1S kullanırken)
2 m (100 mm) * (E39-R1S kullanırken)
25 mm
1 optik eksen 2 optik eksen --- Beyaz kağıt (100 x 100 mm): 40 ile 200 mm
Siyah kağıt (100 x 100 mm): 40 ile 160 mm ---
"Histerezis diyagram,
"Histeresiz Algılama Mesafesi"
Siyah/beyaz-hata:
Ayarlı mesafenin maksimum %10’u
---
2,5 mm çap (algılama mesafesi 90 mm olduğunda)
---
--- Saydam yuvarlak PET şişe 500 ml
(65 mm çap)
---
0,1 mm çap (bakır kablo) ---
---
Kırmızı LED (650 nm)
Kırmızı LED (680 nm)
Kırmızı LED (660 nm)
Kızılötesi LED (860 nm) 12 ile 24 VDC, ±%10 dalgalanma (p-p): 10% maks.
30 mA maks. 25 mA maks. 40 mA maks.
Besleme gerilimi maks 26,4 VDC, yük akımı 100 mA mask. (gerilim düşmesi 2 V maks), açık kollektör çıkış tipi (NPN/PNP çıkış formatına bağlıdır) Light-ON/Dark-ON anahtarı seçilebilir
--- Arka plan bastırma: Açık ya da toprağa bağlı Ön plan bastırma: Vcc'ye bağlanır
---
Ters polarite koruması, çıkış kısa devre koruması, karşılıklı interferans önleme
Çalışma ya da reset: Maks. 1 ms
Tek turlu ayar
beş turlu sonsuz potansiyometre Tek turlu ayar ---
Akkor lamba: 3000 lux maks. Gün ışığı 10.000 lux maks
Çalışma: –25°C to 55°C, Saklama: –40°C’den 70°C’ye (Buzlanma ve yoğunlaşma olmadan)
Çalışma: Bağıl nem %35'den %85'e, saklama: Bağıl nem %35'den %95'e (buzlanma ya da yoğunlaşma olmadan) 20 MΩ min. 500 VDC’de
50/60Hz’de 1000 VAC, 1 dakika boyunca
Nominal/performans
Sensör tipi Karşılıklı ışın demeti Retroreflektörlü model (M.S.R.
fonksiyonlu)
Cisimden yansımalı
geniş ışın demeti
Standart ışın demeti
Model NPN
çıkışı
E3Z-T62/T67 E3Z-T61/T66 E3Z-T61A/T66A E3Z-R61/R66 E3Z-D61/D66 E3Z-D62/D67
Madde PNP
çıkışı
E3Z-T82/T87 E3Z-T81/T86 E3Z-T81A/T86A E3Z-R81/R86 E3Z-D81/D86 E3Z-D82/D87
Vibrasyon direnci 10 - 55Hz, 1,5 mm ya da 300 m/s2 saat için X,Y ve Z yönlerinin her biri için çift genlik Şok direnci Tahribat: 500 m/s2, X, Y ve Z yönlerinin herbirinde 3 kez
Koruyucu yapı DIN 40050 parça 9'dan sonra IEC 60529 IP67, IP69k Bağlantı metodu Kablolu (standart uzunluk: 2 m/500 mm)/M8 konnektör
Gösterge lambası Çalışma indikatörü (turuncu), stabilite indikatörü (yeşil) [Not: Verici sadece çalışma indikatörüne (turuncu) sahiptir ]
Ağırlık (Paketlenmiş durumda)
Kablolu modeller (2m'lik kablo ile)
Yaklaşık 120 g 65 g
Konnektör Tipi
30 g Yaklaşık 20 g
Malzeme Gövde PBT (polibutilen tereftalat)
Lens Denatüre
poliakrilat reçine
Metasilat reçine
Aksesuarlar Kurlum manueli (REflektör montaj braketi yukardaki modellerin hiçbirisi ile birlikte verilmemektedir.)
Nominal/performans
Cisimden yansıtmalı
Mesafe ayarlı
PET şişeler için reflektörlü fotosel (MSR fonksiyonu olmadan)
Çatal tip
dar ışın demeti Standart ışın
demeti
geniş ışın demeti
E3Z-L61/66 E3Z-LS61/66 E3Z-B61/66 E3Z-B62/67 E3Z-G61 E3Z-G62
E3Z-L81/86 E3Z-LS81/86 E3Z-B81/86 E3Z-B82/87 E3Z-G81 E3Z-G82
2 saat için X, Y ve Z yönlerinin herbirinde 10 ile 55 Hz, 1,5-mm çift amplitüd Tahribat: 500 m/s2, X, Y ve Z yönlerinin herbirinde 3 kez
IEC 60529 IP67 IEC 60529 IP64
Kablolu (standart uzunluk: 2 m/500 mm)/M8 konnektör Kablolu tip (standart kablo uzunluğu: 2 m/500 mm) / konnektörlü röle tipi (standart kablo uzunluğu: 300 mm Çalışma göstergesi (turuncu), stabilite göstergesi (yeşil) Çalışma indikatörü (turuncu)
Yaklaşık 65 gr 65 g
Yaklaşık 20 gr 30 g
PBT (polibutilen tereftalat) ABS
Metasilat reçine Denatüre polialilat Metasilat reçine
Kurlum manueli (REflektör montaj braketi yukardaki modellerin hiçbirisi ile birlikte verilmemektedir.)
Karakteristik veri (tipik)
Çalışma aralığı
Dar ışın demeti Şeffaf cisimler için reflektörlü model
E3Z-L E3Z-B#1/B#6 + E39-R1S
(opsiyonel reflektör)
E3Z-B#2/B#7 + E39-R1S (opsiyonel reflektör)
Mesafe-ayarlı
E3Z-LS [Arka plan bastırma] E3Z-LS [Ön plan bastırma]
Kazanç aşımı / mesafe
Karşılıklı ışın demeti Karşılıklı ışın demeti Reflektörlü model
E3Z-T#1(T#6) E3Z-T#A E3Z-R#1(R#6) + Reflektörler
10 8 6 4 2 0 –2 –4 –6 –8 –10
80 40 60
100 120 140 160 20
Mesafe X (mm) Algılama nesnesi:
beyaz kağıt (100 x 100 mm) Y
X
Mesafe Y (mm)
Y
X 50
40 30
20 10 0
–10 –20 –30
–40 –50
0,5 1 1,5 2 2,5
Mesafe X (m) Reflektör: E39R1S
500 mm tip
Mesafe Y (mm)
Y
X 80
60
40
20
0
–20
–40
–60
–80
2 4
1 3
Reflektör: E39R1S
2m tip
Mesafe Y (mm)
Mesafe X (m)
8
6
4
2
0
–2
–4
–6
–8
50 100 150 200 250
X
Y Ayar mesafesi : 40 mm, 200 mm Algılama nesnesi: Beyaz kağıt, 100 x 100mm
200mm ayar
40mm ayar
Mesafe X (mm)
Çalışma aralığı Y (mm)
20
15
10
5
0
–5
–10
–15
–20
200 400 600 800
X Y
40mm ayar mesafesi
200mm ayar mesafesi
Mesafe X (mm) Ayar mesafesi : 40 mm, 200 mm Algılama nesnesi: Beyaz kağıt, 100 x 100mm
Çalışma aralığı Y (mm)
100 70 50 30
10 7 5 3
1 0,7 0,5 0,3
0,10 10 20 30 40 50 60
Mesafe X (m)
Aşırı kazanç oranı
Çalışma seviyesi
1.600
1.400
1.200
1.000
800
600
400
200
0 10 20 30 40 50
Mesafe X (m)
Alınan ışık çıkışı (mV)
100 70 50 30
10 7 5 3
1 0,7 0,5 0,3
0,10 2 4 6 8 10
Mesafe X (m)
E39R3 E39R1S
E39R2
E39R1
Aşırı kazanç oranı
Çalışma seviyesi
Cisimden yansımalı Cisimden yansımalı Dar ışın demeti
E3Z-D#1(D#6) E3Z-D#2(D#7) E3Z-L
Şeffaf cisimler için reflektörlü model E3Z-B#1/B#6 + E39-R1S
(opsiyonel reflektör)
E3Z-B#2/B#7 + E39-R1S (opsiyonel reflektör)
Mesafe ile Boyut Karşılaştırması
Cisimden yansımalı Cisimden yansımalı Dar ışın demeti
E3Z-D#1(D#6) E3Z-D#2(D#7) E3Z-L
100 70 50 30
10 7 5 3
1 0,7 0,5 0,3
0,10 50 100 150 200 250 300
Mesafe X (m) Algılama nesnesi: 300 x 300 mm beyaz kağıt
Aşırı kazanç oranı
Çalışma seviyesi
100 70 50 30
10 7 5 3
1 0,7 0,5 0,3
0,10 0,5 1 1,5 2 2,5
Mesafe X (m) Algılama nesnesi: 300 x 300 mm beyaz kağıt
Aşırı kazanç oranı
Çalışma seviyesi
100 70 50 30
10 7 5 3
1 0,7 0,5 0,3
0,10 50 100 150 200
Mesafe (mm) Çalışma
seviyesi
Aşırı kazanç ( faktör)
0,5 1 1,5 2
Mesafe(m)
Alıcı çıkışı
100 70 50 30 10 7 5 3 1 0,7 0,5 0,3 0,1
500mm tip
1 2 3 4
Mesafe(m)
Alıcı çıkışı
100 70 50 30 10 7 5 3 1 0,7 0,5 0,3 0,1
2m tip
350
300
250
200
150
100
50
350 300 250 200 150 100 50 0
Algılanan nesnenin yan uzunluğu (tek taraf) d (mm)
Mesafe (mm)
Siyah karbon SUS (parlak yüzey)
Beyaz kağıt d
d
4,5
4
3,5
3
2,5
2
1,5
1
0,5
350 300 250 200 150 100 50 0
Siyah karbon Beyaz kağıt d
d
Algılanan nesnenin yan uzunluğu (tek taraf) d (mm)
Mesafe (mm) SUS (parlak yüzey)
200 180 160
140 120 100 80 60 40 20
120 100 80 60 40 20 0
Algılama nesne boyutu(mm)
Mesafe (mm)
Spot çapı ile Mesafe Karşılaştırması
Dar ışın demeti Mesafe ayarı
E3Z-L E3Z-LS
Gezinme farkı / Histeresiz ile Mesafenin Karşılaştırılması
Dar ışın demeti Mesafe ayarı
E3Z-L E3Z-LS
Eğim Karakteristikleri Kısa-mesafe Karakteristiği
Mesafe ayarı Mesafe ayarı
E3Z-LS E3Z-LS
Dikey Yatay
6
5
4
3
2
1
160 140 120 80
40 60 100
20 0
Mesafe (mm)
Nokta çapı(mm) Nokta çapı(mm)
Algılama nesne boyutu(mm) 20
18
16 14
12 10 8
6 4
2
0 50 100 150 200 250 300
30
25
20
15
10
5
150 100
50 0
Mesafe (mm)
Fark (mm)
10
9 8
7 6 5
4 3
2 1
250 200 150 100 50 0
Beyaz kağıt
Histeresiz farkı (%)
Algılama mesafesi (mm) Siyah kağıt
–40 –30 –20 –10 0 10 20 30
q +q 20
15
10
5
0
–5
–10
–15
–20
40 Ayar mesafesi : 40 mm, 200 mm Algılama nesnesi: Beyaz kağıt, 100 x 100mm
200mm ayar mesafesi
40mm ayar mesafesi
Dikey
Algılama
nesnesi Merkez
hattı
Açı
–q Algılama mesafesi değişiminin oranı (%) +q
Algılama nesne boyutu (mm)
Merkez hattı 20
15
10
5
0
–5
–10
–15
–20
–40 –30 –20 –10 0 10 20 30 40
200mm ayar mesafesi
Algılama nesnesi
–q
Ayar mesafesi : 40 mm, 200 mm Algılama nesnesi: Beyaz kağıt, 100 x 100mm
40mm ayar mesafesi
Yatay Açı Algılama mesafesi değişiminin oranı (%) +q
Algılama nesne boyutu(mm) 250
200
150
100
50
0
Ayar mesafesi : 40 mm Ayar mesafesi : 200 mm
40 mm
0 mm 9 mm
199 mm 185 mm
4 mm 36 mm
Algılama mesafesi (mm)
Malzeme Beyaz kağıt Beyaz kağıt Siyah kağıt Siyah kağıt
Ön Plan Bastırma Modu Ayar Mesafesi ile Algılama Alanının Karşılaştırılması Mesafe ayarı
E3Z-LS
Beyaz Kağıt Siyah Kağıt
Algılama Alanı ile Materyalin Karşılaştırılması Mesafe ayarı
E3Z-LS
40 mm Ayarlı Mesafesinde 200 mm Ayarlı Mesafesinde
800
700
600
500
400
300
200
100
300 250 200 150 100 50 0
Ayar aralığı (mm)
Ayar mesafesi (mm)
800
700
600
500
400
300
200
100
300 250 200 150 100 50 0
Ayar aralığı (mm)
Ayar mesafesi (mm)
50
40
30
20
10
0
Algılama mesafesi (mm)
Malzeme Beyaz
kağıt Kaplama tahtası Kart
bordu Siyah kağıt Siyah
lastik SUS Ayna yüzey
240
200
160
120
80
40
0
Algılama mesafesi (mm)
Malzeme Beyaz
kağıt Kaplama tahtası Kart
bordu Siyah kağıt Siyah
lastik SUS Ayna yüzey
Çıkış Devresi Diyagramı
NPN çıkışı
Model Çıkış transistör
durumu Zaman ölçüm grafiği Mod seçimi
switch'i Çıkış devresi
E3Z-T61 E3Z-T66 E3Z-T61A E3Z-T66A E3Z-R61 E3Z-R66 E3Z-D61 E3Z-D66 E3Z-D62 E3Z-D67 E3Z-L61 E3Z-L66 E3Z-B61 E3Z-B62 E3Z-B66 E3Z-B67 E3Z-G61
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
E3Z-LS61 E3Z-LS66
Light ON L•ON
(LIGHT ON)
Arka plan bastırma: Pembe kabloyu (2) açık bırakın ya da mavi kabloya (3) bağlayın Ön plan bastırma: Pembe kabloyu (2) kahverengi kabloya (1) bağlayın
Dark ON D•ON
(DARK ON)
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
E3Z-G62
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
Açık Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama) Çalışma göstergesi (turuncu)
(Kahverengi ve siyah arasında) Çıkış
transistörü
Yük (Röle)
Karşılıklı alıcı Reflektörlü model Cisimden yansımalı model
Konnektör Pin Düzeni
Not: Terminal 2 kullanılmıyor
4
1
2 4
3 3
1Kahverengi12 ila 24 VDC
Siyah Kontrol çıkışı
Mavi 100 mA maks.
Çalışma göstergesi (turuncu)
Stabilite indikatörü (yeşil)
0V ZD
Yük (Röle)
Ana devre
Açık Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama)
(Kahverengi ve siyah arasında) Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (Röle)
Karşılıklı verici
Güç indikatörü (turuncu )
Ana devre
3 1
12 ile 24 VDC Kahverengi
Mavi
Konnektör Pin Düzeni
Not: Terminal 2 ve 4 kullanılmıyor
1
2 4
3
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK
Çalışma göstergesi (turuncu)
Çıkış transistörü Yük (örneğin röle)
( Kahverengi ve siyah arasında )
1
2 4
3 4 2 1
3
Konnektör Pin Düzeni
12 ila 24 VDC Kahverengi
Siyah Kontrol
çıkışı
Mavi 100 mA maks.
Çalışma göstergesi (turuncu)
Stabilite indikatörü (yeşil)
ZD
Yük ( Röle) Ana
devre
Pembe Ön plan bastırma
Arka plan bastırma 0 V Açık
KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK
Çalışma göstergesi (turuncu) Çıkış transistörü
Yük (örneğin röle)
( Kahverengi ve siyah arasında )
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK ÇOK UZAK Çalışma
göstergesi (turuncu) Çıkış transistörü Yük (örneğin röle)
( Kahverengi ve siyah arasında )
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK ÇOK UZAK Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (örneğin röle)
( Kahverengi ve siyah arasında )
(Kahverengi ve siyah arasında (beyaz) Açık
Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama) Çalışma indikatörü (tucuncu) Kontrol çıkışı Çıkış transistör Yük (Röle)
12 ila 24 VDC
0V Yük (Röle)
Konnektör Pin düzeni
1
2 4
3 3
(Kontrol çıkışı)2
ZD
(S2) Beyaz
100 mA maks.
Yük (Röle)
100 mA maks.
(S1) 4 1Kahverengi Çalışma
indikatörü S2 (tucuncu)
Ana devre Çalışma
indikatörü S1 (turuncu)
Mavi (Kontrol çıkışı)
ZD
Siyah
(Kahverengi ve siyah arasında (beyaz) Açık
Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama) Çalışma indikatörü (tucuncu) Kontrol çıkışı Çıkış transistör Yük (Röle)
PNP çıkışı
Model Çıkış transistör
durumu Zaman ölçüm grafiği Mod seçimi
switch'i Çıkış devresi
E3Z-T81 E3Z-T86 E3Z-T81A E3Z-T86A E3Z-R81 E3Z-R86 E3Z-D81 E3Z-D86 E3Z-D82 E3Z-D87 E3Z-L81 E3Z-L86 E3Z-B81 E3Z-B82 E3Z-B86 E3Z-B87 E3Z-G81
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
E3Z-LS81 E3Z-LS86
Light ON L•ON
(LIGHT ON)
Arka plan bastırma: Pembe kabloyu (2) açık bırakın ya da mavi kabloya (3) bağlayın Ön plan bastırma: Pembe kabloyu (2) kahverengi kabloya (1) bağlayın
Dark ON D•ON
(DARK ON)
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
E3Z-G82
Light ON L•ON
(LIGHT ON)
Dark ON D•ON
(DARK ON)
Açık Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama)
(Mavi ve siyah arasında) Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (Röle)
Karşılıklı alıcı Reflektörlü model Cisimden yansımalı model Kahverengi
Siyah
Mavi Kontrol çıkışı Çalışma
göstergesi (turuncu)
Stabilite indikatörü
(yeşil) ZD
Ana devre
Konnektör Pin Düzeni
Not: Terminal 2 kullanılmıyor
4 1
3
12 ila 24 VDC
100 mA maks.
0V Yük (Röle)
1
2 4
3 Açık
Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama)
(Mavi ve siyah arasında) Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (Röle)
Karşılıklı verici
Güç indikatörü (turuncu )
Ana devre
3 1
12 ile 24 VDC Kahverengi
Mavi
Konnektör Pin Düzeni
Not: Terminal 2 ve 4 kullanılmıyor
1
2 4
3
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK
Çalışma göstergesi (turuncu)
Çıkış transistörü Yük (örneğin röle)
(Mavi ve siyah arasında )
4
1
2 4
3 1
2
3 0 V
ZD
Konnektör Pin Düzeni
12 ila 24 VDC Kahverengi
Siyah Kontrol
çıkışı
Mavi 100 mA maks.
Çalışma göstergesi (turuncu)
Stabilite indikatörü (yeşil)
Yük ( Röle) Ana
devre
Pembe Ön plan bastırma
Arka plan bastırma Açık
KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK
Çalışma göstergesi (turuncu) Çıkış transistörü
Yük (örneğin röle)
(Mavi ve siyah arasında )
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK ÇOK UZAK Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (örneğin röle)
(Mavi ve siyah arasında )
Açık KAPALI Açık KAPALI Açık KAPALI
YAKIN UZAK ÇOK UZAK Çalışma
göstergesi (turuncu) Çıkış transistörü
Yük (örneğin röle)
(Mavi ve siyah arasında )
(Kahverengi ve siyah arasında (beyaz) Açık
Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama) Çalışma indikatörü (tucuncu) Kontrol çıkışı Çıkış transistör Yük (Röle)
Konnektör Pin düzeni
1
2 4
3
12 ila 24 VDC
Yük (Röle)
Mavi 0V 100 mA maks.
Yük (Röle) 2
3 1Kahverengi
Beyaz
4Siyah (Kontrol çıkışı)
ZD
100 mA maks.
(Kontrol çıkışı) ZD
Ana devre Çalışma indikatörü S2 (tucuncu) Çalışma indikatörü S1 (turuncu)
(Kahverengi ve siyah arasında (beyaz) Açık
Kesilmiş Açık KAPALI Açık KAPALI Çalıştırma Reset (sıfırlama) Çalışma indikatörü (tucuncu) Kontrol çıkışı Çıkış transistör Yük (Röle)
Konnektörler (Sensör I/O konnektörleri)
Kahverengi Beyaz Mavi Siyah Kablo rengi
XS3FM421402A XS3FM421405A XS3FM422402A XS3FM422405A 4 2
3 1
1 2 3 4
Sınıf Kablo, dış ceket
rengi Konnektör pin No.
Uygulama
Standart E3Z-LS E3Z-G62/82
DC için
Kahverengi A Güç kaynağı (+V)
Beyaz B --- BGS / FGS
seçimi Çıkış 2
(S2)
Mavi C Güç kaynağı (0 V)
Siyah D Çıkış Çıkış 1
(S1)
Adlandırma:
Mesafe-ayarı E3Z-LS##
Çalışma
Karşılıklı model için yarık (Opsiyonel aksesuar:
E39-S65A/B/C/D/E/F)
E3Z-LS mesafe ayarı için BGS/FGS Uygulaması
Karşılıklı ışın demetiE3Z-T## Alıcı E3Z-T##Alıcı Reflektörlü model E3Z-R##
E3Z-B##
Cisimden yansımalı E3Z-D##
E3Z-L##
Stabilite indikatörü (yeşil)
Çalışma seçimi
Çalışma indikatörü (tucuncu)
Hassasiyet ayarlayıcı
Stabilite indikatörü (yeşil)
Çalışma seçimi Çalışma indikatörü (tucuncu) Mesafe ayarlayıcı
(Sonsuz 5 tur ayar)
Montaj yöntemi
1. Yarığın dışarı çıkan üst kısmını Sensörün çukur montaj kısmının üst tarafına takın ve yarığın konumunu, yarık lens yüzeyine paralel olacak şekilde ayarlayın.
2. Yarığın dışarı çıkan alt kısmını Sensörün çukur montaj kısmının üzerine yarık içeri girene kadar bastırın.
Montaj durumu
Demontaj durumu
1. Yarığın üst kısmını bastırın 2. Yarığın dışarı çıkan alt kısmını Sensörden ayırın ve yarığı çıkartın.
(Yarık) (Sensör) Kanca
Çıkıntı yeri
Üst montaj girintisi
Alt montaj çentiği
Yarık Sensör
(1)
(2)
Yandan görünüm Ön bakış
(1)
(2)
Parlak, düzgün olmayan nesnelerin basit algılanması
BGS
(Arka plan bastırma)Ayar mesafesinin ötesindeki, örneğin konveyör, algılanmaz Histeresiz %10 ya da azdır bu yüzden ayar mesafesi 40mm olduğunda 4mm'lik adımlarla nesneler algılanır
Kablo bağlantısı değiştirilerek seçilir
Mesafe eşiği ON (Işık alındığında)
OFF (Kesilme)
Konveyör (Arkaplan) (LightON ayarı için)
FGS
(Ön plan bastırma)Parlak, düzgün olmayan nesneler güvenli bir biçimde algılanırlar çünkü sadece konveyörü algıladığında OFF (ışık alınır) durumu gerçekleşir ve ON (kesilme) durumu sadece arada nesne olduğunda ya da yansıyan ışık sensöre geri gelmediğinde olur. (Nesnenin şekline bağlı olarak, açmada gecikmeli zaman fonksiyonu gerekebilir)
(DarkON ayarı için)
Mesafe eşiği
Işık eşik seviyesi (sabit) ON (Kesilme)
OFF (Işık şiddeti)
Konveyör (Arkaplan) ON (Kesilme)
L/ON Stabilite (yeşil)
Stabilite (yeşil)
Stabilite (yeşil)
Stabilite (yeşil) L/ON
Çalışma (turuncu)
Çalışma (turuncu)
Çalışma (turuncu)
Çalışma (turuncu)
Açık KAPALI Açık KAPALI Açık KAPALI Açık KAPALI
Açık KAPALI Açık KAPALI Açık KAPALI Açık KAPALI Ön plan bastırma
D/ON
D/ON
YAKIN bölge
Stabil YAKIN Stabil UZAK
Yeterli ışık şiddeti
UZAK bölge Stabil olmayan YAKIN Stabil olmayan UZAK
ÇOK UZAK bölge (Sadece ön plan bastırmada) Mesafe eşik seviyesi
(Ayarlanabilir)
Işık şiddeti eşik seviyesi (Ayarlanamaz) Yetersiz olmayan
ışık marjini
Yetersiz ışık şiddeti
Arka plan bastırma
Uyarılar
Sensöre AC güç kaynağı bağlamayın. Eğer AC gerilim (100 VAC veya daha fazlası) sensöre uygulanırsa, Sensör patlayabilir veya yanabilir.
Sensörün emniyetli kullanımı için aşağıdaki uyarılara uymaya dikkat edin.
Kablolama
Güç Kaynağı Gerilimi ve Çıkış Yük Besleme Gerilimi
Sensöre gelen besleme geriliminin nominal gerilim aralığında olmasına dikkat edin. Eğer sensöre nominal aralığı aşan gerilim beslenirse, sensör patlayabilir veya yanabilir.
Yük Kısa devreleme
Yüke kısa devre yapmayın, aksi takdirde sensör hasar görebilir.
Yüksüz bağlantı
Yük bağlantısı olmadan sensörü güç kaynağına bağlamayın, aksi takdirde dahili parçalar patlayabilir veya yanabilir.
Çalışma Ortamı
Sensörü patlayıcı ya da yanıcı gazlara maruz kalan alanlarda kullanmayın.
Tasarım
Güç Sıfırlama Süresi
Sensör AÇIK hale geldikten 100 ms sonra sensör çalışmaya hazırdır. Eğer yük ve sensör bağımsız gerilim beslemelerine bağlı ise, yüke gerilim sağlamadan önce sensörü açtığınızdan emin olun.
Kablolama
Arızalardan Kaçınma
Eğer fotoelektik sensörü invertör veya servo motor ile kullanıyosanız, FG (çerçeve toprak) ve G (toprak) terminallerini topraklayın, aksi takdirde sensör arızalanabilir.
Montaj
Sensör Montajı• Eğer sensörler karşı karşıya monte edilirlerse, optik eksenlerin birbirlerinin karşılarında olmamasına dikkat edilmelidir. Aksi takdirde karşılıklı interferans oluşabilir.
• Her zaman sensörü dikkatle monte ederek sensör açıklık açısının güneş ışığı, flurosan ışık veya akkor lamba ışığı gibi doğrudan yoğun ışığa maruz kalmamasını sağlayın.
• Montaj esnasında Fotoelektrik Sensöre çekiç veya benzeri bir alet ile vurmayın aksi takdirde sensör suya dayanıklılık özelliğini kaybedebilir.
• Sensör montajı için M3 vidalar kullanın.
• Muhafazayı monte ederken, her vida için uygulanan sıkma torkunun 0,54 Nm dan fazla olmamasına dikkat edin.
M8 Konnektör
• Konnektörü bağlamadan veya sökmeden önce daima sensörün gerilim beslemesini kapatın.
• Bağlamak veya sökmek için konnektör muhafazasını tutun.
• Konnektör muhafazasını el ile sabitleyin. Pense kullanmayın, aksi takdirde konnektörler zarar görebilir.
• Eğer konnektörler tam olarak bağlanmazsa, titreşim ile ayrılabilir veya sensörün uygun derecede koruması sağlanamaz.
Mesafe ayarlama modelleri E3Z-LS
• Sensörün algılayan tarafının algılama nesnelerinin yüzeyine paralel olmasına dikkat edin. Normalde sensör direkt olarak algılanacak nesneye bakmamalıdır.
Algılanan nesne parlak yüzeye sahipse sensörü cisme 5°
ile 10° arası bakacak şekilde yerleştirin. Böylece sensör arka plan cisimlerinden etkilenmeyecektir.
• Sensörün altında ayna benzeri bir nesne varsa, Sensör düzgün çalışmayabilir. Bu yüzden, Sensörü eğin veya Sensörü ayna benzeri nesneden aşağıda gösterildiği gibi ayırın.
!Uyarı
Doğru Kullanma
Algılama tarafı
Algılanan nesnenin yüzeyi
Parlak nesne
Ayna türü nesneler Algılama nesnesi
• Sensörü yanlış yönde monte etmeyin. Ekteki çizimi referans olarak alınız.
Eğer her algılama nesnesi birbirinden şekil ve renk olarak çok fazla farklıysa, sensörü ekteki çizime göre yerleştiriniz.
Ayar indikatörlerinin çalışması
Not: 1 . Stabilite göstergesi yanıyorsa, algılama/algılama yok durumu nominal çevre çalışma sıcaklığı dahilinde düzgündür (–25 ila 55°C)
2 . ÇOK UZAK bölge sadece FGS için desteklenmektedir. Çarpan ışık eşiği sabittir ve ayarlanamaz. Çarpan ışık eşiğine olan mesafe, algılama nesnesi yüzeyinin rengi ve parlaklığına bağlıdır.
Saydam nesneler için retroreflektörlü E3Z-B
Tasarım
ŞişelerSensör, şişenin şekline bağlı olarak stabil algılama yapamayabilir Sensörü kullanmadan düzgün algılama yapıp yapmadığını kontrol edin.
Montaj
Sensör montajıEğer sensör şişenin şeklinden dolayı stabil algılama yapamazsa sensörün yerini ve ışık açısını değiştiriniz.
Kontrol ve Bakım
TemizlemeBoya tinerlerini veya diğer organik solventleri ürünün yüzeyini temizlemede asla kullanmayın.
Hareket yönü
Hareket yönü Hareket yönü
Algılama nesnesi
Algılama nesnesi
Algılama nesnesi
Hareket yönü
Hareket yönü
L/ON Stabilite (yeşil)
Stabilite (yeşil)
Stabilite (yeşil)
Stabilite (yeşil) L/ON
Çalışma (turuncu)
Çalışma (turuncu)
Çalışma (turuncu)
Çalışma (turuncu)
Açık KAPALI Açık KAPALI Açık KAPALI Açık KAPALI
Açık KAPALI Açık KAPALI Açık KAPALI Açık KAPALI Ön plan bastırma
D/ON
D/ON
YAKIN bölge
Stabil YAKIN Stabil UZAK
Yeterli ışık şiddeti
UZAK bölge Stabil olmayan YAKIN Stabil olmayan UZAK
ÇOK UZAK bölge (Sadece ön plan bastırmada) Mesafe eşik seviyesi
(Ayarlanabilir)
Işık şiddeti eşik seviyesi (Ayarlanamaz) Yetersiz olmayan
ışık marjini
Yetersiz ışık şiddeti
Arka plan bastırma
Boyutlar (Birim: mm)
Sensörler
Karşılıklı ışın demeti Kablolu
E3Z-T61 E3Z-T81 E3Z-T61A
208
17 2,1
25,4
Vinil izolasyonlu çap 4, iki iletkenli yuvarlak kablo (0,2 mm² 1,1çap izolatör ile); standart uzunluk: 2 m
2M3 31 15,5 Optik eksen
11 18
10,4 10,8
Güç indikatörü (turuncu)
Lens 7,2 Verici
M12 x 1 1
3 2
4 Vinil izolasyonlu çap 4,
iki iletkenli yuvarlak kablo standart uzunluğu 0,3 m
Terminal no. Özellikler
1 +V
2
3 0V
4
Not: Terminal 2 ve 4 kullanılmaz
Konnektörlü röle modelleri E3ZT61M1J
B, D serbest terminallerdir.
Terminal
no. Özellikler
1 +V
2 ---
3 0V
4 ---
M12 x 1 1
3 2
4 Vinil izolasyonlu çap 4,
üç iletkenli yuvarlak kablo standart uzunluğu 0,3 m
Terminal no. Özellikler
1 +V
2
3 0V
4 Çıkış
Not: Terminal 2 kullanılmıyor Konnektörlü röle modelleri
E3ZT61M1J 17
2,1
25,4
Vinil izolasyonlu çap 4, üç iletkenli yuvarlak kablo (0,2 mm² 1,1çap izolatör ile); standart uzunluk: 2 m
2M3 31 15,5 Optik eksen
11 18
20 12,45
8,8
3,2
Stabilite indikatörü ( yeşil) Çalışma indikatörü
(tucuncu)
10,4 10,8
4,3
Algılama ayarlayıcısı Çalışma seçimi
Lens 7,2 Alıcı
B serbest terminaldir.
Terminal
no. Özellikler
1 +V
2 ---
3 0V
4 Çıkış
Karşılıklı ışın demeti Konnektör Tipi E3Z-T66 E3Z-T86
E3Z-T66A 17
2,1
25,4
M8 konnektör 31
10,4 2M3 15,5
7,2 Optik eksen Lens
11 18
20 8
10,4 10,8
Güç indikatörü (turuncu)
9,75 Verici
17 2,1
25,4
M8 konnektör 9,75
31
10,4 15,5 Optik eksen Lens
11 18
20 12,45
8,8
3,2
Stabilite indikatörü (yeşil) Çalışma indikatörü
(tucuncu)
10,4 10,8
4,3
Algılama ayarlayıcısı Çalışma seçimi
7,2
2M3 Alıcı
Reflektörlü model Kablolu
E3Z-B61 E3Z-B62 E3Z-B81 E3Z-B82 E3Z-R61 E3Z-R81
Cisimden yansımalı Kablolu
E3Z-D61 E3Z-D81 E3Z-D62 E3Z-D82 E3Z-L61 E3Z-L81
M12 x 1 1
3 2
4 Vinil izolasyonlu çap 4,
üç iletkenli yuvarlak kablo standart uzunluğu 0,3 m
Terminal no. Özellikler
1 +V
2
3 0V
4 Çıkış
Not: Terminal 2 kullanılmıyor Konnektörlü röle modelleri
(E3Z###M1J) 20
12,45 8,8
3,2
Stabilite indikatörü (yeşil) Çalışma indikatörü
(turuncu)
17 2,1
25,4
Vinil izolasyonlu çap 4, üç iletkenli yuvarlak kablo (0,2 mm² 1,1çap izolatör ile); standart uzunluk: 2 m
2M3 31 15,5 İki, Çap 7 Alıcı lens
Optik eksen
Verici 18 44
10,4 10,8
4,3
Algılama ayarlayıcısı Çalışma seçimi
B serbest terminaldir.
Terminal
no. Özellikler
1 +V
2 ---
3 0V
4 Çıkış
Reflektörlü model Konnektör Tipi E3Z-B66 E3Z-B67 E3Z-B86 E3Z-B87 E3Z-R66 E3Z-R86
Cisimden yansımalı Konnektör Tipi E3Z-D66 E3Z-D86 E3Z-D67 E3Z-D87 E3Z-L66 E3Z-L86
20 12,45
8,8
3,2
Stabilite indikatörü (yeşil) Çalışma indikatörü (turuncu)
17 2,1
25,4
M8 konnektör 31
10,4 15,5 İki, Çap 7 Alıcı lens
Optik eksen
Verici 18 44
10,4 10,8
4,3
Algılama ayarlayıcısı Çalışma seçimi
9,75 2M3
Mesafe ayarlanabilen model
Kablolu modeller E3Z-LS61 E3Z-LS81
4,3 8 12,7 20
10,8 10,4
17
31 18 4
4 25,4
2,1
13,5
Çalışma indikatörü (tucuncu)
Çalışma seçimi Ayar mesafesi ayarlayıcı
Stabilite indikatörü (yeşil) 2 lens (Çap 7)
Alıcı Optik eksen
Verici İki, M3
Çap 4, 4 iletkenli vinil izolasyonlu yuvarlak kablo (iletken kesit alanı: 0,2 mm²;
İzolasyon çapı: 1,1 mm) Standart uzunluk: 2 m / 0,5 m
