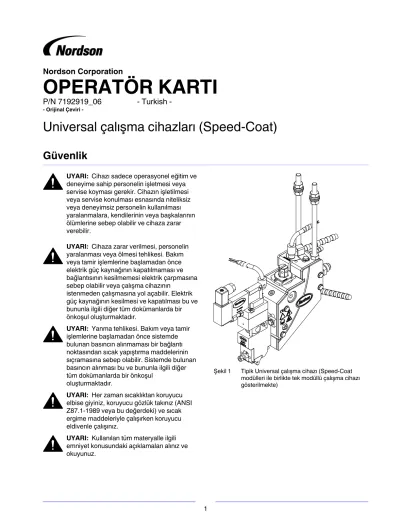

Nordson Corporation
OPERATÖR KARTI
P/N 7192919_06 - Turkish -
- Orijinal Çeviri -
Universal çalışma cihazları (Speed-Coat)
Güvenlik
UYARI: Cihazı sadece operasyonel eğitim ve deneyime sahip personelin işletmesi veya servise koyması gerekir. Cihazın işletilmesi veya servise konulması esnasında niteliksiz veya deneyimsiz personelin kullanılması yaralanmalara, kendilerinin veya başkalarının ölümlerine sebep olabilir ve cihaza zarar verebilir.
UYARI: Cihaza zarar verilmesi, personelin yaralanması veya ölmesi tehlikesi. Bakım veya tamir işlemlerine başlamadan önce elektrik güç kaynağının kapatılmaması ve bağlantısının kesilmemesi elektrik çarpmasına sebep olabilir veya çalışma cihazının
istenmeden çalışmasına yol açabilir. Elektrik güç kaynağının kesilmesi ve kapatılması bu ve bununla ilgili diğer tüm dokümanlarda bir önkoşul oluşturmaktadır.
UYARI: Yanma tehlikesi. Bakım veya tamir işlemlerine başlamadan önce sistemde bulunan basıncın alınmaması bir bağlantı noktasından sıcak yapıştırma maddelerinin sıçramasına sebep olabilir. Sistemde bulunan basıncın alınması bu ve bununla ilgili diğer tüm dokümanlarda bir önkoşul
oluşturmaktadır.
UYARI: Her zaman sıcaklıktan koruyucu elbise giyiniz, koruyucu gözlük takınız (ANSI Z87.1-1989 veya bu değerdeki) ve sıcak ergime maddeleriyle çalışırken koruyucu eldivenle çalışınız.
UYARI: Kullanılan tüm materyalle ilgili emniyet konusundaki açıklamaları alınız ve okuyunuz.
Şekil 1 Tipik Universal çalışma cihazı (Speed-Coat modülleri ile birlikte tek modüllü çalışma cihazı gösterilmekte)
Giriş
Universal çalışma cihazları sıcak ergime yapıştırma maddelerini ürüne sürerler. Yapıştırma maddeleri çalışma cihazının giriş deliğine girerler ve ısıtılmış yapıştırma maddelerini bağlantı borusu vasıtasıyla bir veya daha fazla Universal Speed-Coat modülüne yönlendirirler. Modüller çalışmaya başladığında (manyetik supaplar vasıtasıyla) yapıştırma maddeleri modüllerine takılan memelerin içindeki yapıştırıcı deliklerinden geçerek modüllere çıkış yapar. Aynı zamanda hava örneği ısıtma havası bağlantı boruları vasıtasıyla memelerin hava deliğinden geçerek yapıştırıcının istenen örneğe benzer biçim almasına neden olurlar. Universal Speed-Coat modülleri çeşitli örnekler üretebilir, Controlled Fiberization (CF), Summit, SureWrap, Control Coat ve Signature örnekleri dahil olmak üzere.
Şekil 2 tipik çalışma cihazının anahtar parçalarını tanımlamaktadır.
Anahtar parçalar
8 9
1
7
3 11
10
2
4
5
6
Şekil 2 Bir Universal çalışma cihazının anahtar parçaları (Speed-Coat modülleri ile birlikte tek modüllü çalışma cihazı gösterilmekte)
1. Montaj çubuğu
2. Isıtıcı (ısıtma havası bağlantı borusu)
5. Çalışma cihazı gövdesi 6. Meme (Universal CF meme
9. Algılayıcı (yapıştırma maddesi bağlantı borusu)
Kurulum
Çalışma cihazını monte etmek için aşağıdaki şartları yerine getiriniz. Ayrıntılı işlem ve kurma kılavuzu için çalışma cihazının kullanma kılavuzuna bakınız.
1. Uygulanabilmesi mümkünse manyetik supabı (ları) çalışma cihazına monte edin. Supapların çalışma cihazlarına olan pozisyonunu mümkün olduğu kadar yakın tutun.
2. Çalışma cihazını ana makineye monte edin.
Çalışma cihazını çalıştırmak için yeterli derecede açıklık olmasını emniyet altına alın.
3. Hortumun (ların) çalışma cihazına bağlantısını yapın.
4. Bir regüleli modül kumandalı hava beslemesini manyetik supaba (lara) bağlantısını yapın.
Sadece temiz, kuru, yağ içermeyen hava kullanın.
5. Regüleli bir hava besleme örneğinin hava emme borusu örneğine bağlantısını yapın.
Sadece temiz, kuru, yağ içermeyen hava kullanın.
6. Manyetik supapların bir çalışma tertibatına zamanlayıcı veya örnek kontrolörü olarak bağlantısını yapın.
7. Çalışma cihazı setinin bir güç kaynağına bağlantısını yapın (hortum veya ergime cihazı gibi). İhtiyaç duyulduğu zaman bölünmüş ve/veya uzatma kablosu kullanın.
8. Çalışma cihazını (memeler kaldırılmış) fabrika testindeki çökeltiyi kaldırmak için devridaim yaptırın.
9. Memeleri monte edin.
10. İstenilen performans elde edilinceye kadar çalışma cihazı işletmesini test edin.
Çalıştırma
Çalışma cihazının başlatılması
Çalışma cihazının başlatılması ergime cihazının başlatılmasıyla ilgilidir ve hava beslemesini mümkün kılar. Ergime cihazının işletilmesi için ihtiyaç
duyulduğunda ergime cihazı kullanma kılavuzuna bakın.
1. Ergime cihazını başlat ve sistemi çalışma cihazı sıcaklığında ısıt.
2. Örnek havasını açın.
3. Modül-kumanda havasını açın.
4. Ergime cihazı pompasın (pompalarını) çalıştırın.
5. Üretim hattını çalıştırın.
Çalışma cihazının kapatılması
1. Üretim hattını durdurun.
2. Ergime cihazı pompalarını durdurun.
3. Modül-kumanda havasını kapatın.
4. Örnek havasını kapatın.
5. Sistem basıncını boşaltın. Bakınız, Sistem basıncını boşaltma.
6. Ergime cihazını kapatın.
Sistem basıncını boşaltma
1. Ergime cihazı pompasını (pompalarını) durdurun.
İhtiyaç duyarsanız ergime cihazı kullanma kılavuzuna bakın.
2. Modül-kumanda havasını kapatın.
3. Boşaltma saplama yatağını tüm ergime cihazlarının ve çalışma cihazı boşaltma supaplarının altına yerleştirin.
4. Bkz. Şekil 3. Boşaltma supaplarının vidalarını saat ibresinin aksi yönünde çevirerek ergime cihazını ve çalışma cihazı boşaltma supaplarını açın. Bazı yapıştırma maddeleri supaplar vasıtasıyla boşaltılır.
5. Manyetik supaplardaki tüm elle çalıştırılan modüller.
6. Çalışma cihazını ve ergime cihazı boşaltma supaplarını kapatın.
Şekil 3 Bir çalışma cihazı boşaltma supabının açılması
Bakım
Tavsiye edilen bakım faaliyetleri ve bakım aralıkları
Tablo 1 tavsiye edilen bakım aralıklarını gösterir.
İşletme alanındaki bu bakım faaliyetlerini ne kadar sık yapmanız gerektiği bazına dayalıdır.
Tablo 1 Tavsiye edilen bakım aralıkları
Frekans Bakım faaliyeti
Günlük Çalışma cihazının tüm dış yüzeylerini temizleyin.
Hortum bağlantılarında sızıntı olup olmadığını kontrol edin.
Haftalık Memeleri temizleyin. Bakınız, Memelerin temizliği.
İhtiyaç
duyulduğunda
Filtre süzgecini değiştirin. Bakınız, Filtre süzgecinin değiştirilmesi.
Tüm elektrik bağlantılarını kontrol edin.
Hava basıncı regülatörü filtre elemanlarını temizleyin.
Memelerin temizliği
Bazı meme tipleri Universal Speed-Coat modülüne monte edilebilir. Bazı durumlarda, meme bir adaptöre monte edilmiştir.
Meme temizliği için hazırlık
1. Çalışma cihazı sıcaklığından oldukça daha yüksek olan bir sıcaklık sisteminde ısıtın.
2. Sistem basıncını boşaltın. Bakınız, İşletme altında Sistem basıncını boşaltma.
3. Arta kalan basıncı boşaltmak için çalışma cihazı manyetik supaplarının çalıştırılması.
4. Modül-kumanda havasını kapatın.
5. Hava basıncı örneğinin azalması. Hava emme borusuna örneğine giriş için yapıştırma
maddesinin önlenmesi yönünde yeterli basıncın bırakılması.
CF memesinin sökülmesi
1. Bkz. Şekil 4. Aşağıdaki prosedürlerden uygun olanını kullanarak memeleri kaldırın:
Meme tipi Kaldırma prosedürü Diskli meme Meme sabitleme somununu
gevşetmek için bir anahtar kullanın ve sonra meme parçalarını elle çıkarın.
Yekpare meme
Memeyi gevşetmek için bir anahtar kullanın ve sonra memeyi elle çıkarın.
Şekil 4 Bir CF memesinin çıkarılması
2. Gerekirse, CF adaptörünü aşağıdaki gibi çıkarın:
a. Bkz. Şekil 5. Adaptörü tespitleyen kelepçe vidasını gevşetin.
b. Adaptörü çıkarmak için kelepçeyi modüle doğru itin.
1
3 2
Şekil 5 Bir CF adaptörünün çıkarılması/monte edilmesi 1. Kelepçe vidası
2. Kelepçe
3. CF adaptörü
Bakım (devamı)
Universal memesinin sökülmesi
1. Bkz. Şekil 6. Memeyi tespitleyen kelepçe vidasını gevşetin.
2. Memeyi çıkarmak için kelepçeyi modüle doğru itin.
1
3 2
Şekil 6 Bir memenin sökülmesi/takılması 1. Kelepçe vidası
2. Kelepçe
3. Meme (genel meme şekli gösterilmiştir)
3. Control Coat memelerini temizliyorsanız, temizlemeden önce memeleri sökün. Çalışma cihazının kullanma kılavuzundaki Control Coat meme resmine bakınız.
Memenin temizlenmesi
1. Tablo 2'’de gösterilen yöntemlerden birisini kullanarak memeleri temizleyin. Sadece yapıştırma maddesi üretici firması tarafından tavsiye edilen temizlik maddelerini kullanın.
2. Memelerin üzerinde birikmiş herhangi bir artık kömür varsa, kömürü memelerden yavaş bir şekilde kazıyın.
DİKKAT: Ekipmanın hasarlanma riski. Açık üfleçli bir matkabın veya delginin kullanılması bir
memeye hasar verebilir. Memelerin boşluklarını temizlemek için sadece bir pim tipi sondaj kullanın ve sondajı memeninin içine bükmeyin.
3. Yapıştırıcı meme boşluklarının temizlenmesi gerekiyorsa (ve uygulanabilirse), boşluk boyutundan daha küçük bir boyutta olan bir pim tipi sondaj kullanın: Sondajı yapıştırma maddesi sıvısının ters yönüne doğru yerleştirin ve sonra sondajı bükmeden çıkarın.
NOT: Nordson, bir tutucu birim ve birkaç sondaj boyutu içeren iki meme temizleme kiti
sunmaktadır. Bakınız, Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları.
NOT: Gevşek bir Control Coat memesini
temizlemek için bir pim tipi sondaj kullanmayın. Bu metodu ancak memenin hala modül yatak
donanımına takılı olması durumunda kullanın.
Tablo 2 Meme temizleme yöntemleri
Temizlik yöntemi Prosedür
Citrus bazlı solüsyon ve ultrasonik depo
NOT: Bu en mükemmel yöntemdir.
a. Memeleri citrus bazlı çözücüye/yağ giderici solüsyona yerleştirin ve gece boyunca veya yaklaşık 4 saat süreyle bu çözetiler içinde bırakın. Bu işlem yapıştırıcıyı ve kömür birikintisini eritir ve çözer.
b. Memeleri citrus bazlı çözeltiden/yağ giderici solüsyondan çıkarın ve bir ultarsonik depoda uygun sıcaklığa kadar (MSDS belgelerine bakın) ısıtılmış bir alkalin çözelti içine
yerleştirin. Memeleri yaklaşık 10 dakika bu çözelti içinde bırakın. Bu işlem meme boşluklarından yapıştırıcıyı ve kömürü çıkaracaktır.
c. Atıkları çıkarmak için yumuşak, metalik olmayan bir fırça ile ovalayın.
d. Memenin montaj tarafındanki meme boşluklarının arasına yavaş bir şekilde hava üfleyin.
Devamı...
Bakım (devamı)
Tablo 2 Meme temizleme yöntemleri (devamı)
Temizlik yöntemi Prosedür
Nordson tipi R sıvısı ile a. Memeleri, Nordson tipi R sıvısı içeren kontrol edilmiş bir ısıtma tertibatı içerisine yerleştirin ve yapıştırma maddesinin kaynama noktası üzerinde sıvıyı ısıtın (MSDS belgelerine bakın).
b. Atıkları çıkarmak için yumuşak, metalik olmayan bir fırça ile ovalayın.
Elektrikli sıcak hava tabancası ile
a. Memeleri alevsiz bir elektrikli sıcak hava tabancasıyla ısıtın.
b. Atıkları çıkarmak için yumuşak, metalik olmayan bir fırça ile ovalayın.
Ultrasonik depo a. Memeleri bir ultrasonik depoda uygun sıcaklığa kadar (MSDS belgelerine bakın) ısıtılmış bir alkaline çözelti içine yerleştirin. Memeleri yaklaşık 10 dakika bu çözelti içinde bırakın.
b. Atıkları çıkarmak için yumuşak, metalik olmayan bir fırça ile ovalayın.
c. Memenin montaj tarafındanki meme boşluklarının arasına yavaş bir şekilde hava üfleyin.
Fırın
NOT: Bu yöntem, kaplaması çıkmış prinç memelerin renginin atmasına neden olacaktır.
Bu renk atma olayı sadece dış görünümle ilgili olup meme performansını kötü şekilde etkilemeyecektir.
NOT: Bu yöntem renk koduna sahip memeler için önerilmemektedir (Satum ve CF çelik yekpare memeler gibi) çünkü memelerin rengini bozacaktır.
UYARI: Patlama, ateş veya zehirli duman çıkma riski. Memeler ile kullanılan yapıştırıcı ve/veya organik çözücü tipine bağlı olarak, bir fırında memelerin ısıtılması tehlikeli bir duruma yol açabilir. Memeleri temizlemek için bir fırın kullanmadan önce, bu yöntemin geçerliliği ve emniyet riskleri hakkında fırın üreticisine danışın. Üreticinin önerilerine uyun.
UYARI: Fırının istenen sıcaklıkta tutulması için fırın ısıtma kontrollerini kullanın. Isıtma kontrollerine sahip olmayan
bir fırını kullanmayın.
DİKKAT: Ekipmanın hasarlanma riski. Bir fırında memeleri temizlemeden önce O halkalarını çıkartın. Bu yapılmadığı takdirde, memelere kalıcı olarak zarar verecek kimyasal bir reaksiyona neden olunabilir.
a. O halkalarının memelerden çıkarıldığına emin olarak, yaklaşık 385 °C (725 °F) dereceye kadar ısıtılan bir elektrikli fırına memeleri yerleştirin. Memelerin yaklaşık 3-4 saat fırınlanmasını sağlayın.
UYARI: Isıtma sıcaklığının ve zamanının fırın tipine, yapıştırıcı tipine ve memeler üzerinde biriken kömür miktarına bağlı olarak ayarlanması gerekli olabilir. Nordson Corporation, bu yöntemin, iyi durumdaki memelerde uygulanmadan önce eskimiş memelerde test edilmesini önermektedir.
UYARI: Ateş tehlikesi. Memeleri temizlemek için sıcak dayanıklı bir bez kullanın. Pamuk yüksek sıcaklıklarda tutuşabilir.
UYARI: Ekipmanın hasarlanma riski. Yapıştırıcı örneğini parçalara ayırabilecek boşlukların çökmesinden kaçınmak için memeleri dikkatlice kullanın.
b. Fırını kapatın ve memelerin soğumasını sağlayın; sonra memeleri çıkarın.
c. Memeleri yumuşak bir bez ile silin ve sonra memenin montaj tarafındanki meme boşluklarının arasına yavaş bir şekilde hava üfleyin.
Bakım (devamı)
CF memesinin montajı
Aşağıdaki prosedürlerden uygun olanını kullanarak CF memelerini monte edin:
Meme tipi Montaj prosedürü Diskli meme Şekilde 7 gösterildiği gibi meme
diskini doğrultun ve meme sabitleme somununun iç kısmına diski yerleştirin; sonra somunu modül üzerine geçirin. 3,4 NSm (30 in.-lb) den daha fazla olmamak şartıyla somunu sıkmak için bir anahtar kullanın.
Yekpare meme
Memeyi modül üzerine geçirin.
Memeyi 0,6 NSm (5 in.-lb)
değerinde sıkımak için bir anahtar kullanın.
NOT: Nordson, CF tipi her bir meme için bir tork anahtarı vermektedir. Bakınız, Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları.
430100001C
1
2 3
Şekil 7 Bir CF diskli memesinin doğru montajı 1. Modül dişleri
2. Meme diski
3. Meme sabitleme somunu
Not: Konik meme tipi modül dişlerinden uzağı işaret etmelidir.
Universal memesinin montajı
1. Memenin monte edileceği modül yatağı içinde karşılıklı yüzeyleri temizleyin.
2. Meme O halkalarında hasar olup olmadığını kontrol edin ve gerektiğinde değiştirin.
DİKKAT: Kelepçe vidasının aşırı sıkılması modüle hasar verebilir.
3. Bkz. Şekil 8. Memeyi modül yatağına dikkatlice sokun ve kelepçe vidasını 2,8 NSm (25 in.-lb) değerine kadar sıkın.
1
3 2
Şekil 8 Bir memenin sökülmesi/takılması 1. Kelepçe vidası
2. Kelepçe
3. Meme (genel meme şekli gösterilmiştir)
Bakım (devamı)
Filtre süzgecinin değiştirilmesi
Yapıştırma maddesi sıvısı azalırsa veya sistemde basınç oluşursa filtre süzgecinin değiştirilmesi gerekir.
Daha fazla kullanımda olduğu zaman filtre süzgecinin her ay değiştirilmesi gerekir.
Filtrenin sökülmesi
1. Sistemi çalışma cihazı sıcaklığında ısıt.
2. Sistem basıncını boşaltın. Bakınız, İşletme altında Sistem basıncını boşaltma.
3. Arta kalan basıncı boşaltmak için çalışma cihazı manyetik supaplarının çalıştırılması.
4. Modül-kumanda havasını kapatın.
5. Hava basıncı örneğinin azalması. Hava emme borusuna örneğine giriş için yapıştırma
maddesinin önlenmesi yönünde yeterli basıncın bırakılması.
6. Bkz. Şekil 9. Elinizi veya uygun bir alet kullanarak, aynı anda filtreyi içeri bastırın ve saat dönüş yönünün tersine döndürün; sonra filtreyi çıkartın.
NOT: Filtre çıkarma işlemini kolaylaştırmak için özel bir alet mevcuttur. Bakınız, Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları.
NOT: Filtre tıkanmış ise, çıkarmak için bir pense ile filtreyi kavrayın.
Filtre süzgecinin değiştirilmesi 1. Bkz. Şekil 10. Filtre ve aşınmış süzgecin
sökülmesi.
2. O halkalı contalarda kesiklik, sertleşme veya başka hasarların olup olmadığını kontrol edin ve gerekirse değiştirin.
3. O halkalı conta yağlama maddesini O halkalı contalara sürün ve filtreye yeni bir süzgeç takın.
1
2
3
Şekil 10 Filtre elemanları 1. Tapa
2. O halkalı conta
3. Süzgeç
Filtrenin takılması
1. Sistemin uygulama sıcaklığında olmasını emniyet altına alınız.
2. Filtreyi, yapıştırıcı bağlantı borularına takın ve elle saat yönü göstergesinde oturuncaya kadar çevirin.
3. Memeleri çalışma cihazından çıkarın ve yapıştırma maddesini çalışma cihazı vasıtasıyla pompalayın.
Bu çalışma cihazında veya modülde kalan herhangi bir gevşek kömürleri çıkarır.
4. Memeleri tekrar yerine takın ve normal işletmeye devam edin.
Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları
Çalışma cihazı yedek parçaları
Bkz. Şekil 11. Komple yedek parça listesi için çalışma cihazı kullanma kılavuzuna bakın.
Öğe Parça Tanım Miktar Not
1 1049206 Filter, Universal in‐out, 0.006 in. mesh screen AR
NS 1049208 S Screen, 0.006 in. mesh 1
NS 940223 S O‐ring, Viton, 0.989 ID x 0.070 W in. 1
2-3 ‐ ‐ ‐ ‐ ‐ ‐ Cordsets (adhesive and air) AR A
4 1050550 Assembly, Universal adapter with Speed‐Coat module, boosted solenoid valve (UMSC)
— NS 1055959 Assembly, Universal adapter with Speed‐Coat module,
standard solenoid valve (UMSN)
—
— 1049216 S Kit, adapter, Universal Speed‐Coat module 1
4 ‐ ‐ ‐ ‐ ‐ ‐ S S Adapter, Universal 1
5 ‐ ‐ ‐ ‐ ‐ ‐ S S Plug, air, 0.1562/0.01553 D 2
6 1049300 S S Kit, nozzle‐retaining clamp assembly 1
7 1049289 S S Screw, adapter mounting, 10‐32 x 0.75 in., stainless‐steel
2
8 940111 S S O‐ring, Viton, 0.301 ID x 0.070 W in. 3
9 7162040 S Control module, SC 24 V booster cpl. fix (with boost; used on assembly 1050550)
1
NS 7162060 S Control module, SC 24/48 V ES70 cpl. fix (without boost; used on assembly 1055959)
1
NS ‐ ‐ ‐ ‐ ‐ ‐ Nozzle AR A
NS ‐ ‐ ‐ ‐ ‐ ‐ S O‐ring, nozzle or nozzle adapter AR A
NOT A: Parça numaraları için çalışma cihazı kullanma kılavuzuna bakın.
AR: Gerektiği gibi NS: Gösterilmiyor
Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları
(devamı)
1
9
8 4
7
2
3
6 5
6
Şekil 11 Çalışma cihazı yedek parçaları
Tavsiye edilmiş olunan yedek parçalar ve bağlantı parçaları
(devamı)
Servis kitleri ve bağlantı parçaları
Komple yedek parça listesi için çalışma cihazı kullanma kılavuzuna bakın.
Parça Tanım Not
1058544 Tool, Universal, filter removal 901915 Kit, nozzle cleaning, small orifice 231100 Kit, nozzle cleaning, large orifice 754766 Wrench, torque, CF disk nozzles 754767 Wrench, torque, CF unibody nozzles
1108372 Lubricant, O‐ring, NSF‐H1, food grade (for O‐rings)
1108371 Lubricant, Never‐Seez, NSF‐H1, food grade (for screw threads)
1108369 Sealant, paste, PTFE, NSF‐H1, food grade (for the cartridge assembly threads)
4/15 tarihinde yayınlanmıştır
Orijinal copyright tarihi 2005. CF, Control Coat, Nordson, Nordson logoları, Signature, Speed-Coat, ve SureWrap Nordson Corporation'ın tescilli ticari markalarıdır.
Controlled Fiberization, Summit, ve Universal, Nordson Corporation'ın ticari markalarıdır.
Never Seez, Bostik Inc. firmasına ticari markasıdır.
Viton, DuPont Dow Elastomers. L.L.C firmasına ticari markasıdır.
