ELEKTR İ K - ELEKTRON İ K MÜHEND İ SL İĞİ BÖLÜMÜ

(1)

1

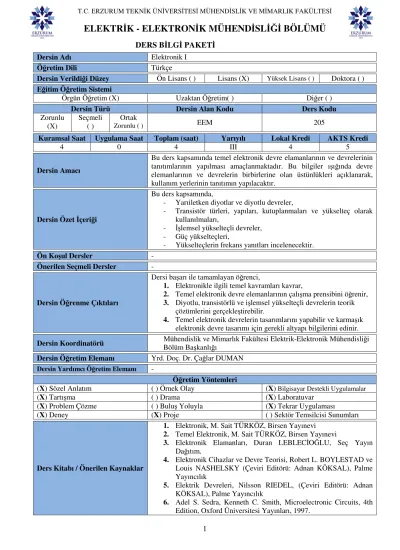

T.C. ERZURUM TEKNİK ÜNİVERSİTESİ MÜHENDİSLİK VE MİMARLIK FAKÜLTESİ

ELEKTRİK - ELEKTRONİK MÜHENDİSLİĞİ BÖLÜMÜ

DERS BİLGİ PAKETİ

Dersin Adı Elektronik I

Öğretim Dili Türkçe

Dersin Verildiği Düzey Ön Lisans ( ) Lisans (X) Yüksek Lisans ( ) Doktora ( ) Eğitim Öğretim Sistemi

Örgün Öğretim (X) Uzaktan Öğretim( ) Diğer ( )

Dersin Türü Dersin Alan Kodu Ders Kodu

Zorunlu (X) Seçmeli ( ) Ortak Zorunlu ( ) EEM 205

Kuramsal Saat Uygulama Saat Toplam (saat) Yarıyılı Lokal Kredi AKTS Kredi

4 0 4 III 4 5

Dersin Amacı

Bu ders kapsamında temel elektronik devre elamanlarının ve devrelerinin tanıtımlarının yapılması amaçlanmaktadır. Bu bilgiler ışığında devre elemanlarının ve devrelerin birbirlerine olan üstünlükleri açıklanarak, kullanım yerlerinin tanıtımın yapılacaktır.

Dersin Özet İçeriği

Bu ders kapsamında,

-_{Yarıiletken diyotlar ve diyotlu devreler,}

-_{Transistör türleri, yapıları, kutuplanmaları ve yükselteç olarak} kullanılmaları,

-_{İşlemsel yükselteçli devreler,} -_{Güç yükselteçleri,}

-_{Yükselteçlerin frekans yanıtları incelenecektir.}

Ön Koşul Dersler -

Önerilen Seçmeli Dersler -

Dersin Öğrenme Çıktıları

Dersi başarı ile tamamlayan öğrenci,

1._{Elektronikle ilgili temel kavramları kavrar,}

2._{Temel elektronik devre elemanlarının çalışma prensibini öğrenir,} 3._{Diyotlu, transistörlü ve işlemsel yükselteçli devrelerin teorik}

çözümlerini gerçekleştirebilir.

4._{Temel elektronik devrelerin tasarımlarını yapabilir ve karmaşık} elektronik devre tasarımı için gerekli altyapı bilgilerini edinir. Dersin Koordinatörü Mühendislik ve Mimarlık Fakültesi Elektrik-Elektronik Mühendisliği _{Bölüm Başkanlığı} Dersin Öğretim Elemanı Yrd. Doç. Dr. Çağlar DUMAN

Dersin Yardımcı Öğretim Elemanı

-Öğretim Yöntemleri

(X) Sözel Anlatım ( ) Örnek Olay (X) Bilgisayar Destekli Uygulamalar

(X) Tartışma ( ) Drama (X) Laboratuvar

(X) Problem Çözme ( ) Buluş Yoluyla (X) Tekrar Uygulaması

(X) Deney (X) Proje ( ) Sektör Temsilcisi Sunumları

Ders Kitabı / Önerilen Kaynaklar

1._{Elektronik, M. Sait TÜRKÖZ, Birsen Yayınevi} 2._{Temel Elektronik, M. Sait TÜRKÖZ, Birsen Yayınevi}

3._{Elektronik Elamanları, Duran LEBLECİOĞLU, Seç Yayın} Dağıtım.

4._{Elektronik Cihazlar ve Devre Teorisi, Robert L. BOYLESTAD ve} Louis NASHELSKY (Çeviri Editörü: Adnan KÖKSAL), Palme Yayıncılık

5._{Elektrik Devreleri, Nilsson RIEDEL, (Çeviri Editörü: Adnan} KÖKSAL), Palme Yayıncılık

6._{Adel S. Sedra, Kenneth C. Smith, Microelectronic Circuits, 4th} Edition, Oxford Üniversitesi Yayınları, 1997.

(2)

2

ELEKTRİK - ELEKTRONİK MÜHENDİSLİĞİ BÖLÜMÜ

Başarı Notunu Değerlendirme Sistemi

( ) Doğrudan Dönüşüm Sistemi (X) Öğretim Üyesi Takdiri ( ) Bağıl Değerlendirme

Dersin Alt Limit Değeri 40

Dönem Sonu Barajı -

Araçlar Sayı Oran

Katılım - -

Kısa Sınav(lar) 4 15

Ara Sınav(lar) 1 25

Ödev(ler) / Seminer(ler) - -

Ölçme ve Değerlendirme Dönem Ödevi / Proje 2 10

Uygulama -

-Diğer (……….) -

-Final Sınavı 1 50

(3)

3

ELEKTRİK - ELEKTRONİK MÜHENDİSLİĞİ BÖLÜMÜ

Haftalara Göre Ders İçerikleri

Hafta Konular Ön Hazırlık

1 Yarıiletken diyotların yapısı, değişken işaret ve yüksek frekans eşdeğeri, _{diyotlu doğrultma devreleri, kondansatör süzgeçli yapılar} -

2 Bipolar jonksiyonlu transistör (BJT)’nin fiziksel yapısı, BJT’lerin DC

kutuplanması, çalışma rejimleri, özeğrileri. Var

3 Ortak emetörlü, ortak bazlı ve ortak kollektörlü devreler. Var

4

Jonksiyon Alan Etkili Transistör (JFET) yapısı, çalışması ve özeğrisi. Metal Oksit Yarıiletken Alan Etkili Transistör (MOSFET) yapısı, çalışması ve özeğrisi.

Var

5 BJT transistörlü yükselteç devreleri: Küçük sinyal eşdeğer devreleri (hibrit _{ve r}

e eşdeğer devreler). Var

6 JFET ve MOSFET’li yükselteç devreleri: Küçük sinyal ac eşdeğer

devreleri. Var

7 BJT’li tek katlı ve çok katlı yükselteç devreleri Var

8 MOSFET’li tek katlı ve çok katlı yükselteç devreleri Var 9 Tek ve çok katlı yükselteçlere ait problem çözümleri Var

10 İşlemsel yükselteçler (Op-Amps) Var

11 İşlemsel yükselteçlerin lineer ve lineer olmayan uygulamaları. Var

12 Güç yükselteçleri. Var

13 Yükselteçlerin frekans yanıtları (Bode diyagramları). Var 14 Yükselteçlerin frekans yanıtları (Bode diyagramları). Var

ETÜ Elektrik-Elektronik Mühendisliği Lisans Program Çıktıları

PÇ1 Matematik, fen ve mühendislik bilgilerini uygulama becerisine sahiptir.

PÇ2 Deney tasarlama, deney yapma ve deney sonuçlarını analiz etme ve yorumlama becerisine sahiptir. PÇ3 İstenen gereksinimleri karşılayacak biçimde bir sistemi, parçayı ya da süreci tasarlama becerisi ne sahiptir. PÇ4 Disiplinler arası takımlarda çalışabilme becerisi ne sahiptir.

PÇ5 Mühendislik problemlerini tanımlama, formüle etme ve çözme becerisine sahiptir. PÇ6 Mesleki ve etik sorumluluk bilincine sahiptir.

PÇ7 Etkin iletişim kurma becerisi ne sahiptir.

PÇ8 Mühendislik çözümlerinin, evrensel ve toplumsal boyutta etkilerini anlamak için gerekli genişlikte eğitim almıştır.

PÇ9 Yaşam boyu öğrenmenin gerekliliği bilinci ve bunu gerçekleştirebilme becerisine sahiptir. PÇ10 Çağın sorunları hakkında bilgilidir.

PÇ11 Mühendislik uygulamaları için gerekli olan teknikleri ve modern araçları kullanma becerisine sahiptir.

Program Çıktıları ve Yeterlilikleri

Dersin Öğrenme Çıktıları* PÇ ₀₁ PÇ ₀₂ PÇ ₀₃ PÇ ₀₄ PÇ ₀₅ PÇ ₀₆ PÇ ₀₇ PÇ ₀₈ PÇ ₀₉ PÇ ₁₀ PÇ ₁₁

ÖÇ 01 5 3 2 - 2 - - 2 3 2 5

ÖÇ 02 5 5 3 - 2 - - 3 2 - 5

ÖÇ 03 5 5 4 - - - - 1 3 4 5

ÖÇ 04 5 4 5 - 5 - - 3 3 5 5

(4)

4

ELEKTRİK - ELEKTRONİK MÜHENDİSLİĞİ BÖLÜMÜ

Dersin öğrenme, öğretme ve değerlendirme etkinlikleri çerçevesinde iş yükü hesabı (Ortalama Saat) Etkinlikler Sayısı Ön Hazırlık Süresi Etkinlik Süresi Toplam İş Yükü

Kuramsal Ders 14 2,5 4 91

Uygulamalı Ders - - - -

Ödev(ler) / Seminer(ler) - - - -

Dönem Ödevi / Proje 2 5 - 10

Uygulama (Lab., Atölye, Arazi, PDÖ) - - - -

Diğer bilgi edinme çalışmaları - - - -

Kısa Sınav(lar) 4 - 0,25 1

Ara Sınav(lar) 1 14 1 15

Yarıyıl Sonu Final Sınavı 1 28 2 30

Toplam İş Yükü (Saat) 147
