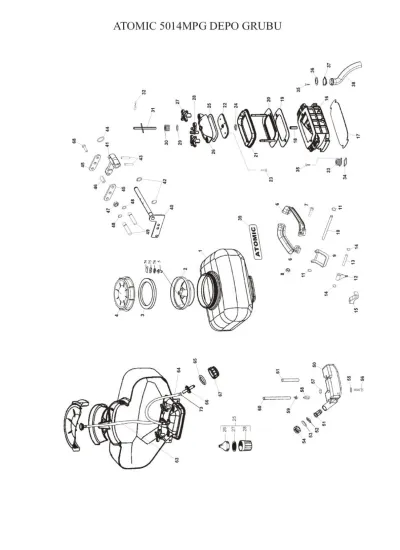

Grup : DEPO GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
1 2002602 İlaç deposu atomic 14lt. 1
2 2002614 Depo süzgeci 1
3 2002627 Conta kapak atomic 1
4 2002616 Depo kapağı 1
5 2002691 Havalandırma nipeli 1
6 2002610 Adaptör bağlantısı 2
7 0101017 Civata imbus M6x30 2
8 0102027 Somun plastik M6 2
9 2002653 Kilitleme kolu komple 2
10 2002646 Kilitleme kolu mili 2
11 0108054 Segman emn. Mil 8 DIN 471 4
12 2002625 Mandal saplaması 2
13 2002645 Mandal saplaması mili 2
14 0108039 Segman emn. Mil 6 DIN 471 4
15 2002624 Kilitleme mandalı 2
16 2002607 Adaptör gövdesi 1
17 2002642 Adaptör gövde contası 1
18 2002669 Burç sarı 1
19 2002639 Klape flanşı contası 1
20 2002650 Klape flanşı komple 1
21 2002638 Klape contası 1
22 2002604 Klape sacı 1
23 0109225 Plastik vidası M5x12 Paslanmaz 4
24 0106210 Oring Ø9.92x2.62 1
25 1602030 Oring 82,14x3.53 1
26 2002608 Klape gövdesi 1
27 2002631 Klape somunu 2
28 2002626 Hortum tutucu tapası 1
29 2002648 Pul Ø10xØ20x2 Paslanmaz 1
30 2002647 Klape yayı paslanmaz 1
31 2002636 Klape borusu komple 1
32 0109223 Kupilya 3.2x18 TS 2339/1 Paslanmaz 1
33 2002621 Koruma körüğü 1
34 2002644 Koruma körüğü flanşı 1
35 0109224 Plastik vidası Ø4x8 5
36 2002622 Kaval flanş contası 1
37 2002649 Kaval flanşı 1
38 2002643 Tozlama kavalı 1
39 2005601 Etiket çıkartma atomic 1
40 2002666 Kumanda masalı komple 1
41 2002664 Biyel 1
42 0108027 Emniyet segmanı Ø10 mil 2
43 0109187 Yaylı pim 4x18 TS 2424 DIN 1481 2
44 2002640 Pul Ø10.2xØ15x0.8 Paslanmaz 1
45 2002662 Biyel sacı 2
46 2002663 Mesafe burcu 1
47 0102055 Somun 6kö. Emn. M4 Paslanmaz 1
48 0108036 Emniyet segmanı 3,2 2
MAMÜL PARÇA LİSTESİ
Grup : DEPO GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
49 2002661 Biyel pimi 2
50 2002603 Yakıt deposu 1
51 2002613 Yakıt deposu süzgeci 1
52 2002612 Conta kapak - yakıt 1
53 2002037 Kapak süngeri 1
54 2002611 Yakıt deposu kapağı 1
55 0103060 Pul 1/4 2
56 0101053 Civata SB. M6x12 TS 1020/8 2
57 2001420 Yakıt manşeti 1
58 2001413 Yakıt flitresi 1
59 2001414 Hortum kelepçesi 1
60 0005030 Yakit hortumu Ø2.5xØ6x300 1
61 0005031 Yakıt hortumu şeffaf Ø3xØ6x150 1
63 0005002 Hortum ilaç pvc 8x12x400 mm. 1
64 0005002 Hortum ilaç pvc 8x12x260 mm. 1
65 2002049 Oring 31.5x3 1
66 2002619 Depo ara nipeli 1
67 2002670 İlaç deposu rekoru-Beyaz 1
68 0101264 Civata 6 kö.B. M4x20 Paslanmaz 1
69 2005004 Kap komple 1
70 2005007 Huni 1
71 2005006 Süzgeç 1
72 2005003 Kap ölçü 1
73 0109256 Kelepçe tel 140mm. 2
74 2002692 Havalandırma nipeli şapkası 1
75 2002693 Havalandırma nipeli somunu 1
76 2002694 Havalandırma nipeli lastiği 1
MAMÜL PARÇA LİSTESİ
Grup : PÜSKÜRTME GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
1 2003602 Boğumlu hortum Ø63 1
2 0109028 Kelepçe 51-72 3
3 0109222 Kelepçe 80-100 1
5 2003601 Dirsek 1
6 0109221 Plastik kelepçe (siyah) 450x8 1
7 0109324 Hortum kelepçesi tel 3
8 2003125 Nipel musluk yuvası 2
9 2003124 Yuva musluk (Atomic) 1
10 0109323 Küresel vana ¼’’ 1
11 2003076 Tozlama adaptörü tapası 1
12 0005037 Hortum ilaç pvc 10x14mm 2
13 0005038 Kablo koruma spirali CPC 8,5B 1,200mt.
14 2003118 Stop düğmesi komple atomic 1
15 2003605 Kabza sol 1
16 2003606 Tetik kapatma parçası 1
17 2003079 Kabza sağ 1
18 2003107 Özel plastik civatası 3,9x15 1
19 2003108 Özel plastik civatası 3,9x19 3
20 2003105 Kelepçe sıkma civatası 1
21 2003097 Kelepçe pulu 1
22 2003091 Plastik kelepçe sol 1
23 2003092 Plastik kelepçe sağ 1
24 2003094 Kelepçe tutucusu komple 1
25 0103051 Rondela A5,3 TS 79/2 1
26 0101131 Saç vidası 4,8x22 1
27 2003093 Plastik kelepçe bileziği 2
28 2008602 Topraklama kablosu 1
29 2003111 Püskürtme başlığı komple 1
30 2003038 Debi musluğu (siyah) yeni 1
31 2003002 Oring 12x2,2 1
32 2003104 Püskürtme gövdesi 1
33 2003101 Sızdırmazlık halkası 1
34 2003102 Gövde rakoru 1
35 2003103 Püskürtme konisi 1
36 2003099 Püskürtme memesi 1
37 2003098 Meme kapağı 1
38 0109217 Saç vidası 2,9x19 T.V.H.B. 1
39 0109218 Saç vidası 4,8x13 T.V.S.B. 1
40 0101004 Civata SB. 4x20 1
41 0102032 Somun plastikli M4 1
42 2003013 Boru püskürtme 63x600 mm. 1
43 0005002 Hortum ilaç pvc 8x12x380 mm. 1
44 2003608 Tel static komple 1
45 2003609 Zincir static komple 1
46 0102027 Somun plastik M6 2
47 2003607 Kaşık statik 1
48 2003121 Kabze komple atomic 1
Grup : PÜSKÜRTME GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
49 2003603 Tozlama adaptörü Astron 1
50 2003702 Dirsek destek parçası 1
51 0102009 Somun 6Kö.M5 TS 1026/2-8A 2
52 0101071 Civata S.B. M5x30 TS 1020/8 2
53 2003074 Tozlama ayar kolu 1
54 2003075 Tozlama klapesi 1
55 0108049 Emniyet segmanı tırnaklı 5 1
56 2003131 Debi ayar musluğu komple 1
Grup : ŞASİ GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
1 2001601 Şasi gövde 1
2 2004622 Titreşim takozu uzun vidalı 3
3 2001620 Pul Ø6,5X22X3 4
4 0102027 Somun plastik M6 4
5 2001602 Sırt minderi Atomic 1
6 6001004 Plastik perçin 4
7 2001632 Kayış halkası paslanmaz 2
8 2001612 Kayış Atomic 2
9 2001627 Civata özel M6X15 2
10 0103014 Rondela A6,4 TS 79/2 3
11 0103020 Rondela B6 TS 79/27 4
12 0102015 Somun 6kö. şapkalı M6 TS 1026/101 2
13 2008601 Gaz spirali atomic Mitsubishi 1
14 2008110 Rolanti ayar vidası 1
15 0102009 Somun 6 kö.B. M5 1
16 2001603 Ayar gövdesi 1
17 2001619 Gövde tutucusu komple 1
18 0101048 Civata 6 kö.B. M6X12 TS 1021/1 88A 2
19 0102007 Somun M6 2
20 2001608 Gaz ayar kolu komple 1
21 2001613 Gaz kolu elciği 1
22 2001624 Spiral tel yuvası 1
23 2001623 Mafsal burcu 1
24 0108055 Segman emn. Mil 3 DIN 471 1
25 0103004 Pul M8 2
26 2001622 Somun özel M8X1 1
27 2001609 Toz ayar kolu 1
28 2001614 Toz kolu elciği 1
29 2001606 Toz ayar kolu braketi 1
30 0102029 Somun 6Kö.Emn. M8 TS 1026/22-8A 1
31 2002665 Tozlama ara kol 1
32 3601050 Yaylı klips 1
33 0102007 Somun M6 1
34 2001610 Muylu yuvası komple 1
35 2001621 Muylu 1
36 0109225 Plastik vidası 5X12 4
37 0103051 Rondela A5,3 TS 79/2 4
38 2001635 Tıkaç 1
Grup : VANTİLATÖR GRUBU Mamül kodu : 40 - 50014-2000076
Mamül adı : ATOMIC 5014 MPG SIRT ATOMİZÖRÜ SIRA
NO
PARÇA KODU
PARÇA ADI - STANDART NO ADET
1 2004602 Kapak emiş 1
2 2004603 Kapak motor 1
3 2004604 Emiş muhafaza 1
4 0103033 Pul M4 4
5 0109224 Plastik vidası Ø4X8 4
6 2004611 Motor sacı sol 1
7 2004610 Motor sacı sağ 1
8 0109227 Plastik vidası 3x6 paslanmaz 4
9 2004614 Rotor adaptörü 1
10 2004601 Rotor 1
11 2004620 Rotor burcu 3
12 0103019 Pul tırtıllı – çanak M6 (WURTH) 3
13 0101101 Civata imbus M6X35 TS 1020/10 3
14 0101069 Civata SB. M5X25 TS 1020/8 10
15 0103051 Rondela A5,3 TS 79/2 12
16 0101067 Civata SB. M5X60 TS 1020/8 2
17 2001611 Titreşim takozu somunu M6 2
18 0102039 Somun plastikli M5 12
19 2004606 U sıkma sacı 4
20 2004608 Kare somun M6 4
21 0103060 Pul 1/4” 4
22 0103020 Yaylı rondela M6 8
23 0101077 Civata 6 kö.B. M6X45 4
24 2004613 Mıtsubishi ara sacı 1
25 0101068 Civata imbus M6X40 TS 1020/10 4
26 2005604 Etiket motor 5014 MPG 1
27 2008700 Motor Mitsubishi T320 PSD-SAL 1
28 2008023 Şim tozlama (Bobin ayar) 2
29 1005040 Garanti Belgesi – İlk çalıştırma kuponu 1
