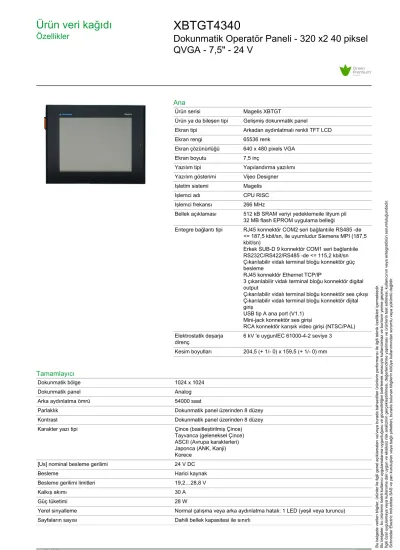

XBTGT4340 Dokunmatik Operatör Paneli x2 40 piksel QVGA - 7,5" - 24 V

(1)

Ürün veri kağıdı

Özellikler XBTGT4340

Dokunmatik Operatör Paneli - 320 x2 40 piksel QVGA - 7,5" - 24 V

Ana

Ürün serisi Magelis XBTGT

Ürün ya da bileşen tipi Gelişmiş dokunmatik panel

Ekran tipi Arkadan aydınlatmalı renkli TFT LCD

Ekran rengi 65536 renk

Ekran çözünürlüğü 640 x 480 pixels VGA

Ekran boyutu 7,5 inç

Yazılım tipi Yapılandırma yazılımı Yazılım gösterimi Vijeo Designer Işletim sistemi Magelis

Işlemci adı CPU RISC

Işlemci frekansı 266 MHz

Bellek açıklaması 512 kB SRAM veriyi yedeklemeile lityum pil 32 MB flash EPROM uygulama belleği

Entegre bağlantı tipi RJ45 konnektör COM2 seri bağlantıile RS485 -de

<= 187,5 kbit/sn, ile uyumludur Siemens MPI (187,5 kbit/sn)

Erkek SUB-D 9 konnektör COM1 seri bağlantıile RS232C/RS422/RS485 -de <= 115,2 kbit/sn Çıkarılabilir vidalı terminal bloğu konnektör güç besleme

RJ45 konnektör Ethernet TCP/IP

3 çıkarılabilir vidalı terminal bloğu konnektör digital output

Çıkarılabilir vidalı terminal bloğu konnektör ses çıkışı Çıkarılabilir vidalı terminal bloğu konnektör dijital giriş

USB tip A ana port (V1.1) Mini-jack konnektör ses girişi

RCA konnektör karışık video girişi (NTSC/PAL) Elektrostatik deşarja

direnç 6 kV 'e uygunIEC 61000-4-2 seviye 3 Kesim boyutları 204,5 (+ 1/- 0) x 159,5 (+ 1/- 0) mm

Tamamlayıcı

Dokunmatik bölge 1024 x 1024

Dokunmatik panel Analog

Arka aydınlatma ömrü 54000 saat

Parlaklık Dokunmatik panel üzerinden 8 düzey

Kontrast Dokunmatik panel üzerinden 8 düzey

Karakter yazı tipi Çince (basitleştirilmiş Çince)

Tayvanca (geleneksel Çince) ASCII (Avrupa karakterleri) Japonca (ANK, Kanji) Korece

[Us] nominal besleme gerilimi 24 V DC

Besleme Harici kaynak

Besleme gerilimi limitleri 19,2…28,8 V

Kalkış akımı 30 A

Güç tüketimi 28 W

Yerel sinyalleme Normal çalışma veya arka aydınlatma hatalı: 1 LED (yeşil veya turuncu)

(2)

2

Karşıdan yüklenebilir protokoller Telemecanique Modicon FIPWAY Telemecanique Modicon Modbus Plus Telemecanique Modicon Modbus TCP Telemecanique Modicon Modbus Mitsubishi Melsec üçüncü taraf protokoller Omron Sysmac üçüncü taraf protokoller

Rockwell Automation Allen-Bradley üçüncü taraf protokoller Siemens Simatic üçüncü taraf protokoller

Telemecanique Modicon Uni-TE

Gerçek zamanlı saat Dahili

Veri depolama ekipmanı 1 Compact Flash kartı >= 1 GB

Yuva kullanımı 1 fieldbus haberleşme kartı için (Device Net, Profibus DP)

Port Ethernet 10BASE-T/100BASE-TX

Ürün montajı Sıva altı montaj

Sabitleme Modu 4 yaylı klipsle

4 vida kelepçesiyle

Ön malzeme Alüminyum alaşım

Muhafaza malzemesi PPT

İşaretleme CE

Genişlik 215 mm

Yükseklik 170 mm

Derinlik 60 mm

Ürün ağırlığı 1,8 kg

Ortam

Mikro kırılmalara bağışıklık 10 ms

Standartlar EN 61131-2

FCC Sınıf A CSA C22.2 No 14 UL 1604 UL 508 IEC 61000-6-2

Ürün sertifikaları UL Sınıf 1 Bölüm 2 T5

UL Sınıf 1 Bölüm 2 T4A CSA Sınıf 1 Bölüm 2 T5 ATEX zone 2/22 C-Tick

CULus

CSA Sınıf 1 Bölüm 2 T4A

Nominal çalışma ortam sıcaklığı 0…50 °C

Depolama ortam koşulları -20…60 °C

Bağıl Nem 10…90 % yoğuşmasız

Çalışma yüksekliği < 2000 m

IP koruma derecesi IP20 'e uygunIEC 60529 (arka panel)

IP65 'e uygunIEC 60529 (ön panel)

NEMA koruma derecesi NEMA 4X ön panel (iç mekan kullanımı)

Darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27

Titreşim direnci 1 gn[Alan](f =[Alan]9…150 Hz) 'e uygunIEC 60068-2-6 3,5 mm[Alan](f =[Alan]5…9 Hz) 'e uygunIEC 60068-2-6 Elektromanyetik alanlara direnç 10 V/m 'e uygunIEC 61000-4-3

Hızlı geçici akımlara direnç 2 kV 'e uygunIEC 61000-4-4 seviye 3

Paketleme üniteleri

Birim paket türü 1 PCE

Paketteki birim sayısı 1

Paket ağırlığı (Lbs) 2,801 kg

Paket 1 Yükseklik 18 cm

Paket 1 genişliği 27 cm

Paket 1 Uzunluk 30,5 cm

(3)

Sürdürülebilirlik Teklifi

Sürdürülebilir teklif durumu Green Premium ürünü

REACh Düzenlemesi REACh Bildirisi

REACh, SVHC içermez Evet

EU RoHS Direktifi Proaktif uyumluluk (Ürün, EU RoHS yasal kapsamında değil) EU RoHS Bildirisi

Cıva içermez Evet

RoHS muafiyet bilgileri Evet

Çin RoHS Düzenlemesi Çin RoHS Beyanı

WEEE Ürün, Avrupa Birliği pazarlarında özel atık toplama ilkelerine uygun şekilde atılmalıdır ve hiçbir suretle çöp kutularına bırakılmamalıdır.

Sözleşme garantisi

Garanti 18 months

(4)

4

Ürün veri kağıdı

Dimensions Drawings XBTGT4340

Dimensions

(5)

Ürün veri kağıdı

Mounting and Clearance XBTGT4340

Clearance

Installation Requirements

For easier maintenance, operation and improved ventilation, be sure to install the unit at least 100 mm (3.94 in) away from adjacent structures and other equipment:

Panel Cut-out Dimensions

Dimensions in mm

Cut-out for Flush Mounting Graphic Display Terminal

H (-/+ 0.1 mm) G (-/+ 0.1 mm) r Panel Thickness

XBTGT1105 XBTGT1135 XBTGT1335

92.5 118 3 max. 1.6 ... 5

XBTGT2110 XBTGT2120 XBTGT2130 XBTGT2220 XBTGT2330

123.5 156 3 max. 1.6 ... 5

159.5 204.5 3 max. 1.6 ... 10

227.5 301.5 3 max. 1.6 ... 10

XBTGT5330 XBTGT5340

201 259 3 max. 1.6 ... 10

XBTGT7340 282.5 383.5 3 max. 1.6 ... 10

Dimensions in in.

(6)

6

Cut-out for Flush Mounting Graphic Display

Terminal

H (-/+0.004 in.) G (-/+0.004 in.) r Panel Thickness

3.64 4.65 0.12 max. 0.06 ... 0.20

XBTGT2110 XBTGT2120 XBTGT2130 XBTGT2220 XBTGT2330

4.86 6.14 0.12 max. 0.06 ... 0.20

6.28 8.05 0.12 max. 0.06 ... 0.39

8.96 11.87 0.12 max. 0.06 ... 0.39

XBTGT5330 XBTGT5340

7.91 10.20 0.12 max. 0.06 ... 0.39

XBTGT7340 11.12 15.10 0.12 max. 0.06 ... 0.39
