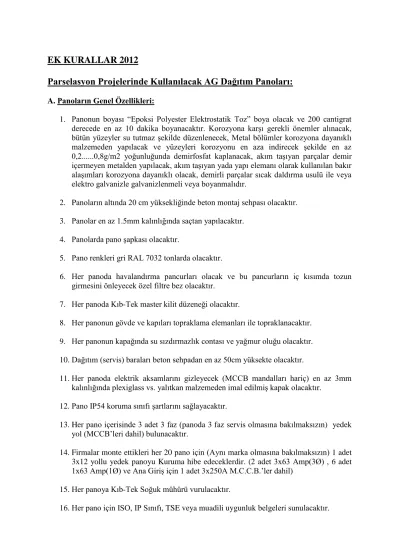

A. Panoların Genel Özellikleri:
1. Panonun boyası “Epoksi Polyester Elektrostatik Toz” boya olacak ve 200 cantigrat derecede en az 10 dakika boyanacaktır. Korozyona karşı gerekli önemler alınacak, bütün yüzeyler su tutmaz şekilde düzenlenecek, Metal bölümler korozyona dayanıklı malzemeden yapılacak ve yüzeyleri korozyonu en aza indirecek şekilde en az 0,2...0,8g/m2 yoğunluğunda demirfosfat kaplanacak, akım taşıyan parçalar demir içermeyen metalden yapılacak, akım taşıyan yada yapı elemanı olarak kullanılan bakır alaşımları korozyona dayanıklı olacak, demirli parçalar sıcak daldırma usulü ile veya elektro galvanizle galvanizlenmeli veya boyanmalıdır.
2. Panoların altında 20 cm yüksekliğinde beton montaj sehpası olacaktır.
3. Panolar en az 1.5mm kalınlığında saçtan yapılacaktır.
4. Panolarda pano şapkası olacaktır.
5. Pano renkleri gri RAL 7032 tonlarda olacaktır.
6. Her panoda havalandırma pancurları olacak ve bu pancurların iç kısımda tozun girmesini önleyecek özel filtre bez olacaktır.
7. Her panoda Kıb-Tek master kilit düzeneği olacaktır.
8. Her panonun gövde ve kapıları topraklama elemanları ile topraklanacaktır.
9. Her panonun kapağında su sızdırmazlık contası ve yağmur oluğu olacaktır.
10. Dağıtım (servis) baraları beton sehpadan en az 50cm yüksekte olacaktır.
11. Her panoda elektrik aksamlarını gizleyecek (MCCB mandalları hariç) en az 3mm kalınlığında plexiglass vs. yalıtkan malzemeden imal edilmiş kapak olacaktır.
12. Pano IP54 koruma sınıfı şartlarını sağlayacaktır.
13. Her pano içerisinde 3 adet 3 faz (panoda 3 faz servis olmasına bakılmaksızın) yedek yol (MCCB’leri dahil) bulunacaktır.
14. Firmalar monte ettikleri her 20 pano için (Aynı marka olmasına bakılmaksızın) 1 adet 3x12 yollu yedek panoyu Kuruma hibe edeceklerdir. (2 adet 3x63 Amp(3Ø) , 6 adet 1x63 Amp(1Ø) ve Ana Giriş için 1 adet 3x250A M.C.C.B.’ler dahil)
15. Her panoya Kıb-Tek Soğuk mühürü vurulacaktır.
17. Servis baralarında flexible bara kullanılabilir.
18. Sisteme yeni girecek her yeni marka pano için tüm masrafları uygulayıcı firmaya ait olmak koşulu ile Kurum tarafından görevlendirilecek 2 teknik eleman tarafından imalat yerinde inceleme yapılacaktır.
19. Her panoda bir kimlik kartı olacaktır. Kimlik kartı aşağıdaki gibi düzenlenecektir:
İmalatçı Firma: ...
Uygulayıcı Firma: ...
Devreye Alma Tarihi: ...
Garanti Süresi ve Bitiş Tarihi: ...
Kontrolunu Yapan Kurum Personeli: ...
B. Panoların İçeriği:
1. Her panoya ana kesici konacaktır (Eğer pano üzerinden kaçış varsa kaçış içinde Ana Kesici konması dahil). Pano içerisindeki tüm kesiciler (Ana Kesiciler de dahil) MCCB olacaktır. (Şekil 1)
2. Ana baralar ekte tabloda belirtilen uygun izolatörler üzerine monte edilecektir.
3. Ana baralar ve sevis baraları fazların renklerine göre izole edilecektir.
4. Kullanılacak bakır baralar çekilecek akıma uygun ekte tabloda belirtilen boyutlarda olacaktır.
5. Bağlantı için kullanılacak tüm vida ve somunlar sertleştirilmiş bronz malzemeden oluşacaktır.
6. Panoda uygun izolatörler üzerine monte edilmiş nötür barası olacaktır.
7. Panolar kimlikte belirtilen kesin kabul tarihinden itibaren 3 yıl süre ile paslanmaya ve korozyona karşı garantili olacaktır. Bu süre içerisinde paslanan veya korozyona uğrayan panolar uygulayıcı firma tarafından yenisi ile değiştirilecektir.
Not: Yukarıda A.13, A.14, B.1 maddelerinde belirtilen kıstaslar 01.04.2012 tarihinden sonra geçerli olacaktır. Diğer maddelerin uygulaması aynen devam etmektedir.
C. GENEL PARSELASYON KURALLARI
1. Döşenecek yeraltı kablolarının derinlikleri;
a. Orta Gerilim Yeraltı kablosu : 110 cm b. AG yeraltı kablosu : 90 cm olacaktır.
c. Döşemede kullanılan kum deniz ve/veya sarı kum olacaktır.(Uzun süre bekletilmesi zorunlulugu halinde uçmaması için 1/4 oranını aşmaycak şekilde içerisine Dağ kumu katılabilir.)
(Müracaatçıya ait arazisi içerisinden çekilecek ve bir müstehliki besleyecek AG yeraltı kablosunun derinliği 60 cm olabilir.)
2. Panoların altında 20 cm yüksekliğinde demirli beton montaj sehpası olacak ve zemin 50cm’lik mekanik dolgu ile sıkıştırılacaktır.
3. Panoların ana beslemesi ve panolar arası (kablo çıkışı Bara’nın giriş noktasından olacak şekilde) tesis edilecek AG yeraltı kabloları 3x95+50 mm² Cu PVC. SWA.
PVC olacak ve 150mt.’yi aşmaycak. ( Site içerisinde tesis edilecek AG yeraltı kablo kesitleri ihtiyaca göre olacaktır)
4. Demir aydınlatma direkleri arası tesis edilecek S/L yeraltı kabloları 2x16 mm² Cu PVC. SWA. PVC olacaktır. (Direkler arası topraklama, kablo’nun çelik zırhı ile yapılacaktır. Site içerisinde tesis edilecek S/L yeraltı kablo kesitleri ihtiyaca göre 6mm²’den az olmayacaktır.)
5. Tüm kablolar (topraklama kabloları ve Orta Gerilim y/a kabloları hariç) boru içerisinden çekilecektir.
6. AG Panosu gerektirmeyen Yer Tipi Özel Trafo’larda trafo çıkış kabloları 8mt’yi aşmayacak şekilde Ana Kesici ile irtibatlandırılıp kablonun devamlılığı sağlanacaktır.
7. Apartman tipi binaların (en az 4 konut ve üzeri) beslenmesinde Harici Tip Pano kullanılmayacak olup aynı kesitte kablo ile gerilim düşümünün elverdiği şekilde girdi çıktı yapılacaktır.(Eğer kablo kesiti düşürülecek olursa aynı Sayaç Dolabına seçilen kabloya göre 2.ci bir H.R.C tipi sigorta monte edilecektir.)
8. Konutlar için ayrı ayrı sayaç pozisyonu gerektirmeyen sitelerde Harici Tip Pano kullanılmayacak olup tüm Sayaçlar Tek Dolabda toplanacaktır. (Gerilim düşümü ve mesafedeki limitin aşılması halinde 2. Sayaç Dolabı oluşturulacaktır.)
9. S/L için ana dağıtım panosu yanında ve/veya Site’nin uygun bir sayaç pozisyonun’da ayrı bir pano oluşturulacaktır.
11. S/L Panosu içerisine girecek sayaç ve sayaç sigortası haricindeki tüm aksamlar müracaatçı tarafından temin ve tesis edilecektir.
12. Ayrı ayrı sayaç pozisyonu olan konutlar ve parselasyon projeleri için Harici tip panolar kullanılacak, tesis öngörülen AG yeraltı kabloları 2x16 mm² Cu PVC. SWA.
PVC olacak ve 120mt’yi aşmayacaktır. (Her arsa için ayrı kablo döşenebilecek şekilde altyapı oluşturulacak ve kablosu döşenmeycektir.Ayrıca Harici Tip Panolardan arazi sınırına kadar (kapalı siteler hariç) 1 sıra yedek 4’’ Ф’lık plastic boru tesis edilecek)
13. Ana ve Tali yol geçişlerinde 185mm² kesite kadar kablolar için 4’’ Ф’lık ,üzeri kesitlerde ise 5’’ Ф’lık plastic boru kullanılacaktır.(1 sıra yedek olmak koşulu ile)
14. Köprü geçişlerinde 185mm² kesite kadar kablolar için 4’’ Ф’lık,üzeri kesitler için ise 5’’ Ф’lık galvaniz boru kullanılacaktır.
15. Site ve Parselasyon projelerinde kullanılacak Rogarlar;
a) 3x95+50mm² ve üzeri kesitteki kabloların döşenmesinde düz ve hafif açılı rogarlar 60x80 cm ebadında (Rogar’daki borular birbirlerini karşılaycak şekilde monte edilecektir.) Fazla açılı ve köşe rogarlar 120x80cm ebadında (Rogar’daki boru pozisyonları kablonun zorlanmadan loop yapılabilmesi için köşelerde olmasına dikkat edilecektir.)
b) 4x70mm² ve altın’daki kesitler’de Tüm Rögarlar 60x80cm ebadında
c) Kaldırım içerisinde hafif tip(87kg) döküm kapak, Yol içerisinde ağır tip(115kg) döküm kapak ve / veya kaldırım ile yollar için 25 tona dayanıklı Kompozit Kapak (Cam Elyaf ve Polyester Bileşenli) kullanılacaktır.
d) Rogar’daki borular zemininden 10cm.yükseklikte olacaktır. (Aydınlatma direkleri için Rogar kullanılmayacaktır, monte edileceği zemin 50cm’lik mekanik dolgu ile sıkıştırılacaktır. )
E. Topraklama:
1. Dağıtım panoları en az 70mm² Cu çıplak kablo ile topraklaması müstakil olarak yapılacak ve bu değer en çok 1 Ω değerinde olacaktır.
2. D Sigortası Şasi toprak direnci ≤ 10Ω
3. Parafudur ve şasi (min.iletken kesiti 35mm²Cu) topraklama direnci ≤ 1 Ω 4. Nötr (iletken kesiti 70mm² Cu) topraklama direnci ≤ 1 Ω olacaktır.
( “ ≤ ” işareti küçük ve eşit anlamına gelir.) Not:
1. Direk tipi trafoların Nötr ile Koruma (parafudur ve şase) topraklamaları bir birine zıt 1 metre derinliğinde kanal açılarak ayrı ayrı yapılacaktır. (Koruma ve nötür topraklamaları kesinlikle aynı kanal içerisine yapılmayacaktır.) 2. Direkten toprak altına kadar (toprak içine en az 1m. girecek) kablolar çift
izole PVC-PVC olacak,toprak altında ise çıplak 19 telli bakır kablo kullanılacak ve en az 3 adet uygun line taps ile eklenecek.
E. Parselasyon ve Site Proje Düzenleme Kuralları:
1. Proje, işi uygulayacak olan “elektrifikasyon projeleri uygulama yetki belgesi”
sahibi firma tarafından yapılacaktır.
2. Projeler bilgisayarda çizilecek ve Planlama Şube Amiri tarafından onaylanacaktır.
3. Projede kullanılacak ifadeler farklı renklerde olacak ve her rengin neyi ifade ettiği belirtilecektir.
4. Akım dağıtım şemalarında kabloların kesitleri ve mesafeleri yazılacaktır.
5. Rogarların kesitleri ve boyutları projede çizilecektir.
6. Aydınlatma direkleri tüm detayları ile çizilecektir.
7. Projelerde gerilim düşümü hesapları aynı pafta üzerinde yapılacaktır.
Şekil 1
“Pano İç Yapısı Detayları”
ANA BARA
ANA KESİCİlER
SERVİS BARASI MCCB
SERVİS KESİCİLERİ
NÖTÜR BARASI NÖTÜR BARASI
MCCB
Havalandirma Panjuru
Havalandirma Panjuru (diger tarafta)
50 400 50
50
50
a
200 50
50
a
200
50 b 50
Kib-Tek Master Kiliti
Şekil 2
“Pano Detayları”
DiREK TABAN KESiTi
kablo girisi
A
ANKRAJ DETAYI A
3m
Şekil 3
“Tek Konsollu Aydınlatma Direği”
DT
B-B KESITI sigorta kaynagi
A A
A-A KESITI
kablo girisi DiREK TABAN KESiTi
Şekil 4
“L - Tipi Aydınlatma Direği”
B-B KESITI
kablo girisi DT
sigorta kaynagi CIFT KONSOLLU DT
A-A KESITI
A A
DiREK TABAN KESiTi
Şekil 5
“Çift Konsollu Aydınlatma Direği”
