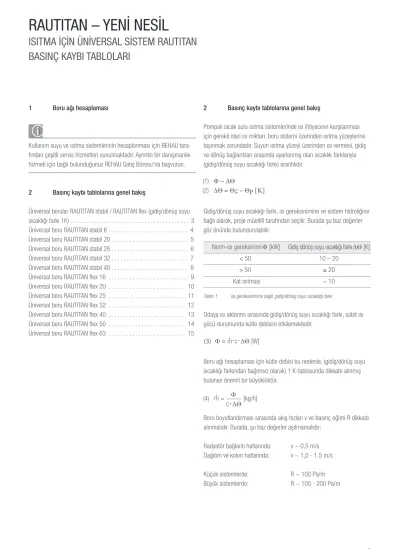

RAUTITAN – YENİ NESİL
ISITMA İÇİN ÜNİVERSAL SİSTEM RAUTITAN BASINÇ KAYBI TABLOLARI
Kullanım suyu ve ısıtma sistemlerinin hesaplanması için REHAU tara- fından çeşitli servis hizmetleri sunulmaktadır. Ayrıntılı bir danışmanlık hizmeti için bağlı bulunduğunuz REHAU Satış Bürosu'na başvurun.
Üniversal borular RAUTITAN stabil / RAUTITAN fIex (gidiş/dönüş suyu
sıcaklığı farkı 1K) . . . 3
Üniversal boru RAUTITAN stabil 6 . . . 4
Üniversal boru RAUTITAN stabil 20 . . . 5
Üniversal boru RAUTITAN stabil 25 . . . 6
Üniversal boru RAUTITAN stabil 32 . . . 7
Üniversal boru RAUTITAN stabil 40 . . . 8
Üniversal boru RAUTITAN fIex 16 . . . 9
Üniversal boru RAUTITAN fIex 20 . . . 10
Üniversal boru RAUTITAN fIex 25 . . . 11
Üniversal boru RAUTITAN fIex 32 . . . 12
Üniversal boru RAUTITAN fIex 40 . . . 13
Üniversal boru RAUTITAN fIex 50 . . . 14
Üniversal boru RAUTITAN fIex 63 . . . 15
Pompalı sıcak sulu ısıtma sistemlerinde ısı ihtiyacının karşılanması için gerekli olan ısı miktarı, boru sistemi üzerinden ısıtma yüzeylerine taşınmak zorundadır. Suyun ısıtma yüzeyi üzerinden ısı vermesi, gidiş ve dönüş bağlantıları arasında ayarlanmış olan sıcaklık farklarıyla (gidiş/dönüş suyu sıcaklığı farkı) orantılıdır.
Gidiş/dönüş suyu sıcaklığı farkı, ısı gereksinimine ve sistem hidroliğine bağlı olarak, proje müellifi tarafından seçilir. Burada şu baz değerler göz önünde bulundurulabilir.
Odaya ısı aktarımı sırasında gidiş/dönüş suyu sıcaklığı farkı, sabit ısı gücü durumunda kütle debisini etkilemektedir.
Boru ağı hesaplaması için kütle debisi bu nedenle, (gidiş/dönüş suyu sıcaklığı farkından bağımsız olarak) 1 K-tablosunda dikkate alınmış bulunan önemli bir büyüklüktür.
Boru boyutlandırması sırasında akış hızları v ve basınç eğimi R dikkate alınmalıdır. Burada, şu baz değerler aşılmamalıdır:
Radyatör bağlantı hatlarında: v ~ 0,5 m/s Dağıtım ve kolon hatlarında: v ~ 1,0 - 1,5 m/s
Küçük sistemlerde: R ~ 100 Pa/m
Büyük sistemlerde: R ~ 100 - 200 Pa/m
1 Boru ağı hesaplaması
2 Basınç kaybı tablolarına genel bakış
2 Basınç kaybı tablolarına genel bakış
Tablo 1 Isı gereksinimine bağlı gidiş/dönüş suyu sıcaklığı farkı
2
Bu baz değerler, denenmiş değerlerdir ve münferit durumlarda aşılabilir veya altına inilebilir. Örneğin bir dağıtım hattındaki kısa kısmi hatlarda basınç eğimi R daha büyük seçilebilir.
Isıtma tesisatı basınç kaybı tablosundan (gidiş/dönüş suyu sıcaklığı farkı 1 K) şunlar okunabilir
- Olanak 1: RAUTITAN stabil 32 x 4,7 - Olanak 2: RAUTITAN stabil 25 x 3,7
Üniversal boru RAUTITAN stabil’in kullanımı ile ilgili örnek:
Tablo 2 Seçme örneği
3
4 Isıtma tesisatı basınç kaybı tablosu (gidiş/dönüş suyu sıcaklığı farkı 1 K)
4
5 Isıtma tesisatı basınç kaybı tablosu RAUTITAN stabil 16,2 x 2,6 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
5
6 Isıtma tesisatı basınç kaybı tablosu RAUTITAN stabil 20 x 2,9 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
6
7 Isıtma tesisatı basınç kaybı tablosu RAUTITAN stabil 25 x 3,7 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
7
8 Isıtma tesisatı basınç kaybı tablosu RAUTITAN stabil 32 x 4,7 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
8
9 Isıtma tesisatı basınç kaybı tablosu RAUTITAN stabil 40 x 6,0 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
9
10 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 16x2,2 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K
10
11 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 20 x 2,8 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
11
12 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 25 x 3,5 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
12
13 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 32 x 4,4 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
13
13 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 32 x 4,4 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
14
14 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 40 x 5,5 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
15
15 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 50 x 6,9 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
16
15 Isıtma tesisatı basınç kaybı tablosu RAUTITAN fIex 50 x 6,9 (gidiş/dönüş suyu sıcaklığı farkı 10, 15 ve 20 K)
