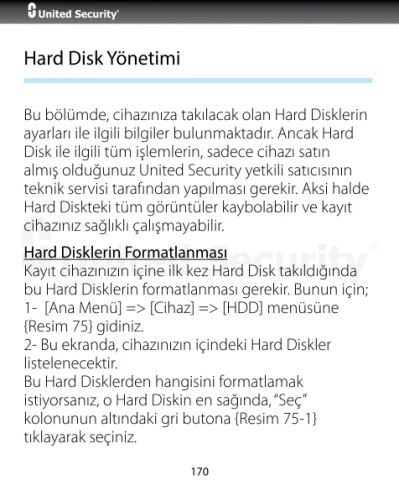

Hard Disk Yönetimi
Bu bölümde, cihazınıza takılacak olan Hard Disklerin ayarları ile ilgili bilgiler bulunmaktadır. Ancak Hard Disk ile ilgili tüm işlemlerin, sadece cihazı satın almış olduğunuz United Security yetkili satıcısının teknik servisi tarafından yapılması gerekir. Aksi halde Hard Diskteki tüm görüntüler kaybolabilir ve kayıt cihazınız sağlıklı çalışmayabilir.
Hard Disklerin Formatlanması
Kayıt cihazınızın içine ilk kez Hard Disk takıldığında bu Hard Disklerin formatlanması gerekir. Bunun için;
1- [Ana Menü] => [Cihaz] => [HDD] menüsüne {Resim 75} gidiniz.
2- Bu ekranda, cihazınızın içindeki Hard Diskler listelenecektir.
Bu Hard Disklerden hangisini formatlamak istiyorsanız, o Hard Diskin en sağında, “Seç”
kolonunun altındaki gri butona {Resim 75-1}
Parametre HDD
İptal Sakla Varsayılan
Kayit Arama Cihaz Sistem Gelismis Kapat
PTZ Bulut S.M.A.R.T Disk Grubu
HDD No. Tip Disk Grubu Durum
Ustune Yaz Otomatik HDD’yi Formatla
Bos/Toplam Bos/Sure Sec
1 Oku/Yaz Grup1 Dolu OM/18636 0s
4 Oku/Yaz Grup1 Tamam 16070/18636 1462 Saat
Resim 75 3
2 4 1
3- “HDD’yi Formatla” butonuna {Resim 75-2}
tıklayarak formatlamayı başlatınız.
4- Eğer cihazınıza birden fazla Hard Disk takılı ise, bunların her birinin formatlanmış olduğundan emin olunuz.
Hard Disk Yedekleme
Eğer United Security kayıt cihazınızın modeli birden fazla Hard Diski destekliyorsa (2 veya daha fazla HDD) ve cihazınızın içinde en az 2 Hard Disk bulunuyorsa, kamera görüntülerinizi farklı disklere kaydederek Hard Disklerden biri arızalansa bile kayıtları kaybetmemiş olursunuz.
Hard Disklerin yedeklemeli olarak yapılandırılması 2 aşamada yapılır:
Hard Disk Tanımlama Hard Diskleri tanımlamak için ;
1- United Security cihazınızın [Ana Menü] => [Cihaz]
=> [HDD] menüsüne gidiniz.
2- Bu ekranda, cihazınızın içindeki Hard Diskler listelenecektir. Bu Hard Disklerden hangisini ana kayıt diski olarak belirleyecekseniz o Hard Diskin üzerine tıkladıktan sonra o Hard Diskin sağında, “Düzenle”
kolonunda bulunan mavi ikona {Resim 75-3} basınız.
Aşağıdaki ekran açılacaktır {Resim 76}.
Tamam
HDD ID: Disk 1
Okuma Yazma Diski Kayit Disk Grubu Disk Tipi
Disk Grubu
İptal HDD
Resim 76 1
2
3- Bu ekranda “Disk Tipi” alanında {Resim 76-1} üç seçenek bulunmaktadır:
Okuma Yazma Diski
Bu seçeneğin seçilmesi durumunda bu hard disk, normal bir kayıt diski olarak işlev görecektir.
Yedek Disk
Bu seçeneğin seçilmesi durumunda bu hard disk
“Yedek Hard Disk” olarak tanımlanmış olacaktır.
Salt-Okuma Diski
Bu hard disk tipinin seçilmesi durumunda, bu hard diskin üzerine hiçbir şekilde görüntü kaydedilmeyecek, sadece içindeki kayıtlar
oynatılabilecektir. Örneğin özel bir aktiviteyi cihazın içindeki bir Hard Disk’e kaydettiniz ve bu aktivitenin
istemiyorsanız bu Hard Disk’i “Salt Okuma Diski”
olarak tanımlayabilirsiniz.
Seçtiğiniz hard diskin tipini yukarıdaki açıklamalar doğrultusunda istediğiniz şekilde seçerek “Tamam”
butonuna basınız.
4- Eğer 2 veya daha fazla sayıda Hard Disk
kullanıyorsanız “Disk Grubu” alanından {Resim 76-2}
farklı disk grupları oluşturabilirsiniz.
5- Bu işlemleri her Hard Disk için ayrı ayrı yaptıktan sonra “Sakla” butonuna {Resim 75-4} basarak kaydediniz.
Bu işlemleri her Hard Disk için ayrı ayrı yapınız.
Kameraların Disklere Atanması
Bu aşamada, kamera görüntülerinin hangilerinin yukarıda tanımladığımız “Ana Kayıt Diski”ne
hangilerinin ise “Yedek Kayıt Diski”ne kaydedileceğini seçebilirsiniz.
Bunun için;
1- United Security kayıt cihazınızın [Ana Menü] =>
[Cihaz] => [HDD] => [Disk Grubu] menüsüne {Resim
Parametre HDD
İptal Sakla Varsayılan
Kayit Arama Cihaz Sistem Gelismis Kapat
PTZ Bulut S.M.A.R.T HDD
Analog Kanallar IP Kanallari
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 17 18 19 20 21 22 23 24
Tumunu Sec Kayit Kanali Disk Grup Tipi Disk Grubu
Secimi Ters Cevir Kayit Disk Grubu Kayit Disk Grubu 1 Disk Grubu
Resim 77 1
3 2
2- Bu ekranda “Disk Grup Tipi” alanından {Resim 77-1}
önce “Kayıt Disk Grubu”nu seçiniz.
3- Aşağıda “Analog Kanallar” ve “IP Kanalları” seçeneklerinin sağında listelenen kameralardan istediklerinizi seçiniz {Resim 77-2}. Seçili olan kanallar mavi renk ile işaretli olacaktır. Bu aşamada United Security kayıt cihazınıza bağlı tüm kameraları seçerek bunların görüntülerinin
“Ana Kayıt Diski”ne kaydedilmesini sağlayabilirsiniz.
5- Hangi kameraların “Yedek Hard Disk”e
kaydedilerek yedekleneceğini belirlemek için “Disk Grup Tipi” alanından {Resim 77-1} “Yedek Disk Grubu”
seçeneğini seçiniz.
6- Aşağıda “Analog Kanallar” ve “IP Kanalları”
seçeneklerinin sağında listelenen kameralardan istediklerinizi seçiniz {Resim 77-2}. Seçili olan kanallar mavi renk ile işaretli olacaktır. Bu aşamada hangi kameraları seçerseniz, sadece o kameralar ikinci “Yedek Hard Disk”e yedeklenecektir.
Bu aşamada, iki seçeneğiniz mevcuttur. Ya United Security kayıt cihazınıza bağlı tüm kameraları seçerek tüm kameraların yedeklenmesini sağlarsınız; ya da sadece sizin için hayati öneme sahip kameraları seçerek sadece o kameraların yedeklenmesini sağlayabilirsiniz.
S.M.A.R.T.
United Security kayıt cihazınızın içine takmış olduğunuz tüm hard disklerin durumunu [Ana [Menü] => [Cihaz] =>[S.M.A.R.T.] menüsüne giderek
Parametre HDD
İptal Sakla Varsayılan
Kayit Arama Cihaz Sistem Gelismis Kapat
PTZ Bulut S.M.A.R.T
HDD HDD ID
Self-Kontrol Durumu:
TEMP(oC):
Butun Degerleme:
Not detected 34
Basarili Utility Suresi
S.M.A.R.T. Bilgisi
564 Self-Kontrol basarisiz. HDD’yi kullanmaya devam et
Self-Kontrol Tipi Disk Grubu
Kontrol
ID Ozellik Adi Durum Etiketler Deger En Kotu Esik Ham 0x1 Raw Read Error Rate
0x1 Spin Up Time 0x1 Start/Stop Count 0x1 Realocated Sectors Court 0x1 Seek Error Rate 0x1 Power-On Time Count
OK OKOK OK OKOK
2f 2732 33 2e32
200 210100 200 20082
200 175100 200 20082
51 210 140 00
Resim 78
