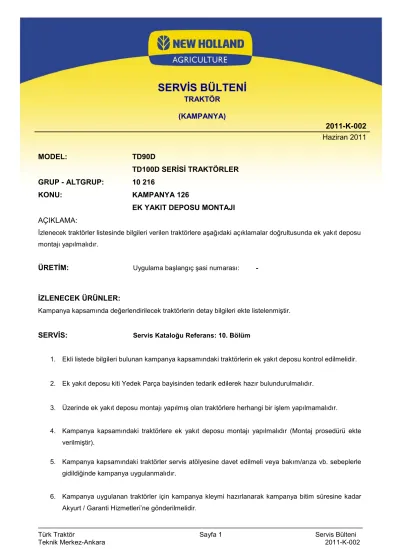

Türk Traktör Sayfa 1 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
SERVİS BÜLTENİ
TRAKTÖR
(KAMPANYA)
2011-K-002 Haziran 2011
ÜRETİM:
Uygulama başlangıç şasi numarası: -İZLENECEK ÜRÜNLER:
Kampanya kapsamında değerlendirilecek traktörlerin detay bilgileri ekte listelenmiştir.
SERVİS:
Servis Kataloğu Referans: 10. Bölüm1. Ekli listede bilgileri bulunan kampanya kapsamındaki traktörlerin ek yakıt deposu kontrol edilmelidir.
2. Ek yakıt deposu kiti Yedek Parça bayisinden tedarik edilerek hazır bulundurulmalıdır.
3. Üzerinde ek yakıt deposu montajı yapılmış olan traktörlere herhangi bir işlem yapılmamalıdır.
4. Kampanya kapsamındaki traktörlere ek yakıt deposu montajı yapılmalıdır (Montaj prosedürü ekte verilmiştir).
5. Kampanya kapsamındaki traktörler servis atölyesine davet edilmeli veya bakım/arıza vb. sebeplerle gidildiğinde kampanya uygulanmalıdır.
6. Kampanya uygulanan traktörler için kampanya kleymi hazırlanarak kampanya bitim süresine kadar Akyurt / Garanti Hizmetleri’ne gönderilmelidir.
MODEL: TD90D
TD100D SERİSİ TRAKTÖRLER GRUP - ALTGRUP: 10 216
KONU: KAMPANYA 126
EK YAKIT DEPOSU MONTAJI AÇIKLAMA:
İzlenecek traktörler listesinde bilgileri verilen traktörlere aşağıdaki açıklamalar doğrultusunda ek yakıt deposu montajı yapılmalıdır.
Türk Traktör Sayfa 2 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
YEDEK PARÇA:
Ek yakıt deposu kiti aşağıdaki numara ile Yedek Parça bayilerimizden temin edilebilecektir.
Önceki parça
numarası Adet Açıklama Adet Yeni parça
numarası
Katalog ref.
- - Ek Yakıt Deposu Kiti 1 7200425150 1.14.0
İŞÇİLİK ZAMANI
:AÇIKLAMA ZAMAN
(Saat) İŞLEM KODU
Ek Yakıt Depo Montajı 0,4 9912601
YOL ÜCRETİ: -
KLEYMLER:
Yapılan değişikliğin kleymleri aşağıdaki kleym türü ve harici numara ile sisteme girilecektir.Kleym Türü : SR2, Garanti İçi Servis Kampanyası Harici Geri Çağrı No : 126
Not: Kleym raporunun doldurulmasında yukarıda verildiği üzere garanti içerisindeki traktörler için kleym türü SR2 girilecek ve arıza kodu alanına 126 yazılacaktır.
ZAMAN:
Bu kampanya 15.08.2011 tarihine kadar tamamlanmış ve tüm kleymler gönderilmiş olmalıdır.GARANTİ DURUMU
: Servis Bülteni aksi belirtilmedikçe arıza görülmeyen traktörlerde bu değişikliklerin garanti kapsamında yapılmasına yetki vermez.Türk Traktör Sayfa 3 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
EK YAKIT DEPOSU MONTAJ TALİMATI
Resim 1
• Ek yakıt depo kiti
Resim 2
• Depo sacını deponun üstüne oturtunuz.
Resim 3
• Ek yakıt deposu sabitleme piminin (1) içine ek yakıt depo sabitleme lastiğini (2) geçiriniz.
1
2
Türk Traktör Sayfa 4 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
Resim 4
• Ek yakıt deposu sabitleme pimini yakıt depo ve sacındaki delikten geçiriniz (Havalandırma pipo tarafından diğer tarafa doğru).
Resim 5
• Pimi M17 somun ve konik pul ile sabitleyiniz.
Resim 6
• Ek depo manşonunu (1) kelepçe ile sıkarak sabitleyiniz.
1
Türk Traktör Sayfa 5 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
Resim 7
• 130 cm uzunluğundaki hortumu ek yakıt deposu pipo bağlantısına kelepçe ile bağlayarak sıkınız.
NOT: Bu işlemi ana yakıt depo üzerinde ek yakıt için havalandırma hortumu takılı değil ise yapınız).
Resim 8
• Ek yakıt deposunu traktörün sağ tarafında yerine yerleştirerek. Ek yakıt deposu üzerindeki havalandırma hortumunu karşı tarafa sarkıtınız (Ana yakıt deposunda ek depo havalandırma hortumu varsa önce onu ek yakıt deposu piposuna kelepçe ile bağlayınız)
• Ek yakıt deposu bağlantı sacını 2 adet M10 civata konik pul ile alttan akü mesnedine tutturunuz, civataları sıkarak sabitleyiniz.
Resim 9
• Ara bağlantı borusunu (1) ek yakıt deposu manşonuna kelepçe ile bağlayınız ve kelepçeyi sıkınız.
1
Türk Traktör Sayfa 6 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
Resim 10
• Yakıt deposu üzerinde havalandırma hortumu yoksa ana yakıt deposu alt lamasını sökerek yakıt deposunu yerinden indiriniz. Ek yakıt deposundan gelen havalandırma hortumunu ana depoya kelepçe ile bağlayarak depoyu yerine yerleştiriniz.
Resim 11
• Ek yakıt deposundan gelen ara boruyu manşon ve 2 adet kelepçe ile ana yakıt deposuna kelepçeleri sıkarak bağlayınız.
Türk Traktör Sayfa 7 Servis Bülteni Teknik Merkez-Ankara 2011-K-002
KAMPANYA 126 İZLENECEK TRAKTÖRLER
