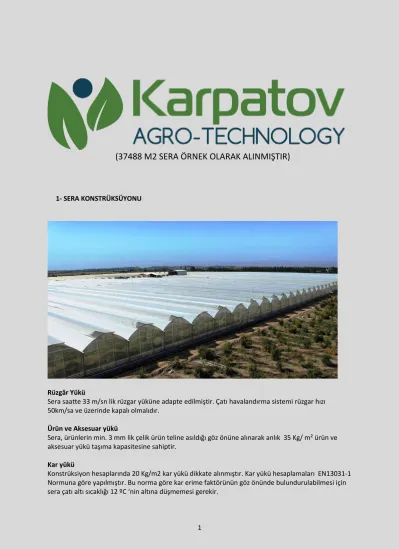

(37488 M2 SERA ÖRNEK OLARAK ALINMIŞTIR)
1- SERA KONSTRÜKSÜYONU
Rüzgâr Yükü
Sera saatte 33 m/sn lik rüzgar yüküne adapte edilmiştir. Çatı havalandırma sistemi rüzgar hızı 50km/sa ve üzerinde kapalı olmalıdır.
Ürün ve Aksesuar yükü
Sera, ürünlerin min. 3 mm lik çelik ürün teline asıldığı göz önüne alınarak anlık 35 Kg/ m² ürün ve aksesuar yükü taşıma kapasitesine sahiptir.
Kar yükü
Konstrüksiyon hesaplarında 20 Kg/m2 kar yükü dikkate alınmıştır. Kar yükü hesaplamaları EN13031-1 Normuna göre yapılmıştır. Bu norma göre kar erime faktörünün göz önünde bulundurulabilmesi için sera çatı altı sıcaklığı 12 ºC ‘nin altına düşmemesi gerekir.
2 Galvaniz Detayı:
Kolonlar dışında Tüm Sera konstrüksiyonunda DX51-Z275 (100 gr/m2 çinko kaplı) çelik kullanılacaktır.
Kolonlar EN-ISO1461’e göre Sıcak daldırma Galvaniz kaplama işleminden geçirilecektir.
Kolon teknik özellikleri:
Direkler Avrupa kalite standartlarına uygundur (EN 10219-S235JRH).
Yan direkler - kutu profil R-80x80x3.0 mm. Sıcak daldırma galvanizli (EN ISO 1461).
Merkezi direkler - kutu profil R-80x80x3.0 mm. Sıcak daldırma galvanizli (EN ISO 1461) Ön destekler - boru profil tüpleri R-80x140x3.0 mm. Sıcak daldırma galvanizli (EN ISO 1461) Köşe direkleri R-80x80x2.5 mm. Sıcak daldırma galvanizli (EN ISO 1461)
Makaslar:
Makaslar Ø-60x1,5 mm. yay aralıkları : 2,5 m
Kolonlar üzerine gelen merkezi tünellerde her 5 m’de ; 5 dikey 4 çapraz ve makas merkezlerinden omurgalara 2 çapraz bağlantı.
Yan tünellerde ara 2,5m’deki makaslarda 3 dikme 2 diyagonal bağlantılı makas
Çatı,Yan ve Alın Profilleri(Aşıklar):
Çatı Profilleri
- 1 sıra çelik Galvanize 30x30x1.5 + 18x26 (omurga)
- 4 sıra (2 sabit + 2 havalandırma koluna bağlı) çelik galvanize 35x32. klips profil - 2 sıra çelik Galvanize 18x26 (oluklara bağlantı için).
Yan profilleri:
- 4 sıra çelik galvanize 30x30x1.5mm profil.
Alın (ön) profilleri:
- 7 sıra çelik galvanize 30x30x1.5mm profil.
3
Oluk sistemi:
Oluklar 2 mm kalınlığında ve çift eğimli olarak serilir. Oluklar altındaki yoğuşma olukları dahil!
Yapının tüm parçalarının bağlantısı, galvanizli anti-korozyon kaplamalı yüksek kaliteli çelik cıvatalar ve somunlar 8.8 ile gerçekleştirilir.
4 Çatı havalandırması
9,6 m genişliğindeki her tünelde boydan boya çift (kelebek) çatı havalandırması bulunacaktır . Havalandırmalar tünel boyunca ayrı motor tahriki ile ayrı ayrı çalışacaktır. Havalandırma kolu uzunlukları 2,10 m.Çatılar 1,60 m’ye kadar açılır. (Avrupa normları 50km/sa’in üzerindeki rüzgar hızlarında çatıların tamamen kapatılması gerekir.) Her havalandırma koluna bağlanan çapraz profiller sayesinde havalandırma pencereleri düzgün kalması ve sağlamlığı sağlanmaktadır.
5 ÇATI HAVALANDIRMASI TEKNİK ÖZELLİKLERİ
Havalandırma kolları 50x 30 mm ve 1,5 mm et kalınlığında kutu profillerden oluşmaktadır .
havalandırma kolları da makas üst başlığında (makas üst yay) olduğu boydan boya Radiuslü (kıvrımlı) olarak imal edilmektedir. Bu sayede havalandırma plastiği rüzgarda yalpa yamadığı gibi, üzerinde su birikimi olasılığı da ortadan kalkmaktadır.
Havalandırma kol uzunlukları: 2,10 m. Havalandırma kolu- havalandırma şerit profili özel bağlantı.
Çatı havalandırması çatıya uyguladığı süpürme etkisi sayesinde iç ve dış hava akımlarına etki eder.
Bu etki size daha fazla homojenite sağladığı gibi iyi bir baca etkisi de elde edilir.
Ayrıca bu sayede etkin bir dehumidifikasyon sağlanır.
Üst havalandırma kapakları Çalışma motoru:
Çalışma Motor Tipi: Dişli Motor Dönüş: 3-10rpm / dak
Voltaj: 380-400 volt Frekans: 50 Hz Faz: 3
6 Kapılar:
Serada, personel geçiş kapıları menteşeli, dokunmaya duyarlı olacak ve araçların geçişi için otomatik, dokunmaya duyarlı seksiyonel kapılar kullanılacaktır. Kapılarda hava perdeleri bulunacaktır.
Toplam:
• FORKLIFT KAPISI 2 ADET.
• TIR KAPISI 1 ADET .
• PERSONEL KAPISI (PVC) 4 ADET.
• HAVA PERDESİ 4 ADET.
Ayrıca kapıların önünde hijyen bariyerleri ve hijyen ekipmanları öneriyoruz.
7 Ürün Teli sistemi:
Sera alınlarında oluk altlarında ve tünel merkezlerinde ekstra ürün askı ön çapraz payandalar ve yanlarda her 5 m’de bir yan payandalar bulunacaktır. Her direkte kelepçelerle direk-tel bağlantısı sağlanacaktır
Her tünelde 6 çift (12 sıra) yerden 3,80 m yükseklikte ürün askı telleri bulunacaktır.
8 1.1- TEKNİK KORİDOR
Toplam tünel sayısı : 1 Tünel Genişliği : 9,60 м Tünel Uzunluğu : 135 м Toplam Genişlik : 9,60 м Yan Duvar Yüksekliği : 4,5 м Mahya Yüksekliği : 7,65 м Toplam Alan : 1.296 м²
Çatı : 5 cm kalınlığında taş yünü izolasyonlu Duvar Cephe Kaplaması : Поликарбонат 8 мм
Özellikle yaz aylarında bu alanlarda doğrudan güneş ışığına maruz kalınması bu alandaki çalışmaları olumsuz etkileyeceğinden çatı kaplamasının renkli olması tercih nedenidir.
9 2- SİNEK TÜLÜ (Plast Textil / İspanya)
Çatı havalandırma sistemind 10x16 (40mesh) böcek koruma ağı kullanır.
Seranın üst ve yan havalandırma alanlarında kullanılır. Cibinlik ile ilgili teknik parametreler aşağıda sunulmuştur.
Dokuma frekansı: 50mesh (200 hücre / cm²), sabit UV koruması sağlayan birinci sınıf
hammaddelerden yapılmıştır. Cibinlik, thrips, dut mutlak (domates güvesi) ve diğer zararlı böceklere, sineklere ve solucanlara karşı koruma sağlar, böcek ilaçlarının kullanımını azaltmaya ve biyolojik kontrol maliyetini azaltmaya yardımcı olur.
10 3- POLİETİLEN ÇATI KAPLAMASI (Kritis / Yunanistan)
Polietilen tek katmanlı çatı daha güçlü ve daha dayanıklıdır, 3 katmanlı üretim teknolojisi, yeni nesil UV, EVA katkı maddeleri kullanılarak üretilen 36 aylık bir garantisi vardır.
• Sıcak tutar
• Yoğuşma önleyici
• Yüksek ışık geçirgenliği
• Orta difüzyon özellikli sera örtüsü
• Polietilen kapak yapıya PVC klipsler kullanılarak monte edilir.
• Kit, polietilen montaj için her türlü aksesuarı içerir.
11 4- YER ÖRTÜSÜ
Zemin kaplaması (Plast Textil / İspanya) UV katkılı 37.500 m² beyaz zemin kaplaması
12
5-YAN VE CEPHE POLİKARBONAT KAPLAMA (Işık Plastik / Türkiye)
Yan duvarları ve cepheyi kaplamak için 8 mm kalınlığında polikarbonat levhalar kullanılır. Ek yalıtım sağlar ve ısıtma maliyetlerini azaltır. Kaplama kuvvetli rüzgarlara ve sıcak iklim koşullarına karşı dayanıklıdır.
• Ateşe dayanıklılık B2 / Sınıf 1Y / UL 94 HB.
• Montaj sırasında kolay kesilir ve kullanılır.
• Hayvanları ve kemirgenleri dışarıda tutar.
• -40 C / + 120 C çalışma sıcaklığına sahiptir
• Mükemmel ışık geçirgenliği.
• UV ışınlarına dayanıklıdır.
• Soğukta bükme fonksiyonuna sahiptir.
6- ISI PERDE SİSTEMİ (Acom / İspanya) Push-pull sistemli (Push Pull)
13
Termal perdenin efektif kullanımı seranıza önemli kazanımlar sağlar:
• Ürünü tehlikeli solar radyasyona ve aşırı güneş ışığının neden olduğu aşırı ısınmaya karşı korur.
• Gün ışığını kaybolduğu anlarda, Sera içi ısıyı muhafaza eder.
• Sera dışı ve içi arasında bir izolasyon çemberi oluşturarak, gece boyunca ısıtma sistemine yardımcı olarak enerji tasarrufu sağlar. Isıtma sisteminin daha düşük bir hacmi ısıtmasını sağlar ve çatıdan kaynaklanan ısı kayıplarını önemli ölçüde azaltır.
Perde SRX 15 Tipi perde özellikleri:
Enerji ( ısı ) muhafaza oranı : %50
Gölge oranı : %57
Yapı : Kapalı tip
Sistem Aksesuarları :
Perde Sistemi, kolay ve mükemmel çalışacak bir şekilde tüm gerekli aksesuarlarıyla birlikte
sağlanacaktır. Misinaların bağlandığı kutu alın profillerinden açma kapama hareket teline kadar tüm detay düşünülmüştür.
14 Motorlar
Motor-vites kutusu, Termal perde sistemini, çıkış şaftına bağlı zincir çiftiyle kontrole uygun tasarlanmıştır.
Spesifik Veriler:
Transmisyon tipi Push-pull BORU Sabitleyiciler Plastik
Motor 8 adet
Ana malzeme özellikleri
• Galvanizli kutu profil 50 x 50 x 1,5 mm.
• Galvanizli transmisyon borusu Ø 32x1,5 mm.
• Şaft Ø 1" L= 6,00 Mts.
• Galvanizli Ø 19 mm tube.
• Galvanizli çelik civatalar.
• Galvanizli 2,5 mm tel.
• 2,5 mm misina
6-ISITMA SİSTEMİ
Tüm ısıtma sistem tasarım ve hesaplamaları Tichelmann prensibine göre yapılmıştır. Bunun anlamı, tüm sistem hesaplamalarının, ısıtma sistemi çevriminde eşit direnç sağlayarak uygun ve uniform bir ısı dağılımı elde edilebileceği şekilde yapılmış olmasıdır.
Tüm sistem, boyalı ST37.2 standartta Siyah Dikişli boruların ısı transferleri göz önüne alınarak yapılmış olup, aşağıda bahsedilecek sıcaklık değerlerine göre kontrol edilecektir.
Isıtma sistem dizayn ve montajımız ısıtma odasından Isıtma odası manifoldundan( kolektör)
başlayacaktır. Hesaplamalar ısıtma sıcak suyunun ısıtma kaynağından alınarak tüm sera içi tesisatında sirkle ettirileceği şekilde yapılmıştır.
15 ISITMA SİSTEMİNİN MONTAJI:
A) Isıtma odası manifoldu
Isıtma odasına besleme ve dönüş hatlarına sahip bir distribütörde (toplayıcı), 3 adet invertör kontrollü ana ısıtma dağıtımının pompa grupları kurulacaktır. İnverter frekansı, besleme ve dönüş hatları arasındaki fark basıncı prensibine dayanarak otomasyon bilgisayarı tarafından kontrol edilecektir.
Projemizde motorlar Wilo (Almanya) olacak. Daha yüksek performans, daha az enerji tüketimi ve dayanıklı Alman motorları. Proje 2 ana ve 1 ek sadece 3 pompa sunmaktadır. Herhangi bir arıza durumunda, ek bir pompa bağlanacaktır, böylece sistem kesintisiz çalışacaktır.
Kazan dairesine monte edilen kolektörlerden sera gruplarına sıcak su transferi DH250-DN125 boruları ile yapılacaktır.
B) Ana dağıtım boruları
Tikelmann prensibine göre, ısıtma odası distribütöründen ve sera içindeki sirkülasyon pompa
gruplarından iç ısıtma radyatör hatlarına (ray boruları) sıcak suyun dağıtılması için tasarlanmış, azalan ve artan çaplarda iç mekan ana dağıtım boruları sunuyoruz. Bugün Özbekistan'da meydana gelen enerji maliyetlerini hesaba katmasak bile, yalıtımsız boruların kullanımı, daha hızlı aşınma ve
yıpranmaya, daha kısa hizmet ömrüne ve arızalara katkıda bulunan kazanların, brülörlerin, boruların kesintisiz çalışmasına neden olur. Projemizde ön izolasyonlu jeotermal borular kullanılmıştır. Kit, borulama için gerekli olan süspansiyon yapıları, hortumlar, çıkış nipelleri vb. Tüm aksesuarları içerir.
16 C) Raylı Sistem Boru Isıtması :
16 adet ısıtma zonu, yukarıda belirtilen yeraltı ısıtma boru hatlarına bağlı Pompa-3yol vana grupları vasıtası ile kontrol edilecektir. Her bir 9.600mm’lik tünelde, 12 sıra, sera her iki yan duvarında 4’er sıra ø 51mm x 2.25mm ısıtma borusu teslim edilecek ve sera sonundaki ana dağıtım hatlarına bağlanacaktır. Bu bağlantı her birinin uzunluğu 1.50mtr olan EPDM hortumlarla yapılacaktır. ø 51mm’lik borular 15 cm yüksekliğinde galvanizli destekler üzerine koyulacak her iki destek arası mesafe 2,25 metre ve raylar arası merkezden merkeze 55 cm’dir.
17
18 D) Kar Eritme Boruları
Sera Yağmur olukları yanında yağan karın eritilerek birikmesini önlemek amacı ile, 2’şer sıra ø51mm x 2.25mm ısıtma borusu teslim edilecek ve sera sonundaki ana dağıtım hatlarına bağlanacaktır
7.1) Isıtma kazanı (BKC Marka Hollanda) Isıtma Sisteminde kullanılmak üzere
1 adet 5.815 KW’lık doğalgaz kazanı ile sağlanacaktır. Isıtma Kazanına; Ekonomizer, Aluminyum Bacası, ARI Güvenlik vanaları, İzolasyonu ,Catwalk gibi tüm akseuarları dahildir
Kombine brülörü (Thermeta Marka Holanda)
Kazan 1 adet Kombine gaz-dizel Brülörü 200-300mb gaz regülatörünü de içeren gaz treni ve diğer aksesuarları ile birlikte sıcak su çevrimi üretimi için gerekli tüm donanımları ile birlikte sağlanacaktır.
19 2. Isıtma kazanı (Erensan/Türkiye)
Isıtma Sisteminde kullanılmak üzere
1 adet 5.815 KW’lık doğalgaz kazanı ile sağlanacaktır. Isıtma Kazanına; Ekonomizer, Aluminyum Bacası, ARI Güvenlik vanaları, İzolasyonu ,Catwalk gibi tüm akseuarları dahildir
Kombine brülörü (Erensan/Türkiye)
Kazan 1 adet Kombine gaz-dizel Brülörü 200-300mb gaz regülatörünü de içeren gaz treni ve diğer aksesuarları ile birlikte sıcak su çevrimi üretimi için gerekli tüm donanımları ile birlikte sağlanacaktır.
20 8- CO2 SİSTEMİ
Karbondioksitin dozlanması için, kazanda bir kondansatör ve bir fan ile donatılmış 1 CO2 modülü bulunur. CO2 dozaj hatlarında yoğuşan suyu tahliye etmek için, kondenserin alt kısmına fanın alt kısmından yoğuşma tankına 25 mm çapında PVC yoğuşma borusu takılmalıdır.
Boru hatları
Karbondioksit dağıtımı (dozajı) için, hatlarda optimum fan gücü ve minimum basınç kaybı sağlamak için bir kurulum sağlanır. CO2 sınıfı 51 boruları cepheler boyunca yeraltına döşenir.
Her tüneldeki çıkış sayısı: 6 adet Çıkış borusu çapı ø: 50 mm
Çıkış borusu yüksekliği: 100 mm (yatakların altına) Yoğuşma suyu tahliyesi: etkin
21 Sıcak su tankı (Tampon tankı)
Sıcak su talebini en yoğun zamanlarda karşılayabilen ve bir gaz kazanının bacasından gelen CO2 gazından elde edilebilen sıcak su depolamak için aşağıdaki özelliklere sahip 1 tank sağlanır; bu su, seradan ısı talebinin olmadığı günlerde üretilir. Tank sökülmüş olarak teslim edilir ve sahada montaj yapılır. Kit, tank yalıtımı, dış kaplama, tırabzanlar, asma merdivenler, giriş ve çıkış hatları vb.Gibi tüm aksesuarları içerir. (Sıcak su deposunun kapasitesi, 2. etabın sera alanı da dikkate alınarak hesaplanır)
Hacim: 1500 m3 Çap: 13.6 m
Yükseklik: 10,5 m
22 Azot jeneratörü (Presscon / Holland)
Kapalı devre ısıtma sisteminde meydana gelen genleşmeyi absorbe etmek için sıcak su tankına 1 azot jeneratörü verilir.
9- YÜKSEK BASINÇLI SİS SİSTEMİ (Fogsis / Türkiye)
Sektör sayısı: 4
Sisleme memeleri: 0.30 mm / 0.012 ".
Meme hatları: 10mm paslanmaz çelik;
Hat sayısı: 1 adet Her tünelde 9.60m
Fıskiyeler: C.T.C. 250 cm, sisleme memeleri 2x6,5 l / s
Alt ana hatların çapı ve yeri: p ”paslanmaz çelik, patika boyunca Filtre: filtre grubu 10-25µ, paslanmaz çelik
-Tüm gerekli bağlantılar, vana elektrik, bağlantı parçaları, vanalar için tüm kablolar ve konektörler;
-Bilgisayar otomasyonu ve yazılımına bağlantı.
23 10- EVAPORATİF SOĞUTMA SİSTEMİ
Evaporatif soğutma, verimli sıcaklık kontrolü için doğal bir çözümdür. Nemi (ter) buharlaştırarak insan vücudunu soğutmakla aynı prensibe dayanır. Ekonomik evaporatif soğutma yöntemi, düşük enerji tüketimi ile hava sıcaklığının düşürülmesinin önemli olduğu kurulumlar için idealdir.
Serada sabit bir sıcaklığın korunması çok önemlidir. Maksimum verimi elde etmek için çok hassas bir denge gereklidir. Soğutma sisteminde yüksek kaliteli evaporatif soğutma uçlarının kullanılması bu dengenin elde edilmesini sağlar.
Bu proje için (140 * 140) 174 adet fan (200 * 60 * 15) 940 adet Soğutma Pedi kullanılacaktır.
(Munters / İtalya)
24 11- ELEKTRİK VE OTOMASYON SİSTEMİ
Kablo kanalları:
Depodaki ana güç panelinden (kalkan) elektrik 220/380 volt ve bilgi kabloları için sera içindeki elektrik panellerine kablo kanalları kurulması öngörülmektedir. Kanallar% 80'den fazla olmayan bir kablo ile doldurulur.
220/380 Volt kablolar:
Teklifimiz tüm 220/380 volt 50 Hz kabloları içerir. Bu kablolar Tropikal tasarım ve NYM tipi olacaktır.
(Müşteri, binanın içinde bulunan ana elektrik panosuna elektrik kablosu tedarik etmeyi taahhüt eder)
Ana dağıtım kutusu / paneli:
Depo için 1x elektrik paneli (sulama, sis ..)
Kazan dairesi için 1x elektrik paneli tarafımızdan sağlanmaktadır.
Sera içindeki elektrik malzemeleri
Sera merkezi santrali (orta rayın kenarında);
Genel koruma
İklim kontrolü koruması Kaçak akım sensörü
Tavan 1 ve 2 için 5 konumlu anahtar, otomatik / açık. / kapalı Perde için 5 konumlu anahtar, otomatik / açık / kapalı Fan için 5 konumlu anahtar, otomatik / açık. / kapalı
• Drenaj pompaları için paneller; (anahtar kutusu, motor koruma şalteri ile birlikte)
• Perde motorları için paneller; (anahtar kutusu, motor koruma şalteri ile birlikte)
• Isıtma pompaları için paneller; (anahtar kutusu, motor koruma şalteri ile birlikte)
• Havalandırma motorları için paneller; (anahtar kutusu, motor koruma şalteri ile birlikte) (gerekli tüm elektrik kabloları, bağlantı kutuları)
Tüm paneller, kablolar ve aksesuarlar dahil 180 adet 5050 m3 / h tek fazlı hava sirkülasyon fanı.
25 İklim bilgisayarı: (Hortimax / Holland)
Serada 1 bölme için iklim kontrolü sağlamak amacıyla, CX500 HORTIMAX markasının 1 otomasyon sistemi sağlanmıştır. Sistem, kişisel bir bilgisayara (PC) kurulmuş bir ofis programı tarafından kontrol edilen bir ana otomasyon bilgisayarı tarafından kontrol edilir. Otomasyon bilgisayarı, rüzgar hızı ve sera dışındaki yön, dış sıcaklık, dış hava nemi ve güneş radyasyonu gibi dış hava koşullarını ölçebilir ve sera içindeki sistemleri kontrol ederek, sera içindeki sistemleri kontrol ederek, sera içindeki her bir bölmenin sıcaklığını ve bağıl nemini ölçebilir. ısıtma, perde, fan, sisleme vb.) sera içinde istenen mikro iklimi yaratır. Aynı zamanda, sulama ve drenaj sistemlerinin ölçümü ve kontrolü kişisel bir
bilgisayarda mevcut olacaktır. Kişisel bir bilgisayara kurulan ofis programı sayesinde, geçmiş döneme ait veriler kaydedilebilir ve istenirse bir grafik veya tablo şeklinde kontrol edilebilir.
Meteoroloji istasyonu aşağıdaki ölçümleri yapar;
- Dış sıcaklık - Rüzgar hızı - Rüzgar yönü - Güneş radyasyonu - Yağmur
Klima kontrol üniteleri
• Sıcaklık ve nem sensörü
• Boru sıcaklık sensörü (ısıtma sistemi için)
26
• Çatı havalandırma kontrolü
• Perde kontrolü
• Isıtma pompası grup kontrolü (3 yollu vana ve pompa kontrolü)
• Hava sirkülasyonu fan kontrolü
Teslimat seti, sensörlere ve kontrol ünitelerine bağlantı için gerekli tüm veri kablolarını içerir.
12- SULAMA VE DRENAJ SİSTEMİ
Sistem teknik verileri:
Üretim ve yetiştirme yöntemi: Domates / topraksız bitkiler Her tünelde ürün sıraları: 9.60 m'de her tünelde 6 sıra Ürünlerin dikim mesafesi: 50 cm.
Ürünler m2: 2.5
Damla sulama sistemi hacmi: 2,0 litre / saat Tünel başına damlama borusu sayısı: 12 (2x6 hat) Sulama valfi: 16 grup / solenoid
Pompa ünitesinin yeri ve tipi: B sulama odası, karıştırma tank (Karışım Tankı)
Sulama modülü:
Paslanmaz çelik gövdeli ve aşağıdaki ekipmanı içeren bir elektrik panosuyla 2 m3 miktarında bir sulama modülü öngörülmektedir. Sulama modülü, drenaj ve güneş radyasyonu miktarına bağlı olarak herhangi bir frekansta ve otomatik olarak kontrol edilebilir.
27
28 Sulama modülü teknik verileri:
Taban: Paslanmaz çelik Elektrik panosu: Paslanmaz çelik Konsantre gübre tankları: 5x 2000 litre Konsantre karıştırma tankları: Hava üfleyici ile Asit tankı: 1x 2000 litre
Pompa kapasitesi: 2 x100 m³ / s, 3,4 bar Pompa: 5 adet (Hortimax / Holland) Güç tüketimi pompası: 380 Vac 50 Hz - üç fazlı
Gübre emme: Manyetik pompa + 3 yollu vanalar EC ölçümü: EC sensörü (Hortimax / Holland) PH ölçümü: pH sensörü (Hortimax / Holland) Su akış ölçümü: akış ölçer (Hortimax / Holland)
Sulama hatları, damla hortumları ve kazıkları:
- Ana sulama hatları PVC / PE - PE dağıtım hatları
- 12 grup solenoid valf
Su deposu: (Buwatec / Holland) (4 x temiz su) -4 adet 223 m³ galvanizli oluklu su deposu:
-4 adet siyah PVC astar, tankın büyüklüğüne göre;
-4 adet polyester koruyucu battaniye ve sabitleme şeritleri -4 adet alt su çıkışı
-4 adet siyah yosun önleyici kaplama
29 13- BİTKİ SÜSPANSİYON SİSTEMİ (Gutter)
Tünellerin genişliği 9.60m'dir.
Tünel uzunluğu 120 m
Üretim sistemi Her tünelde 9.60m'de 6 yatak (oluk) Ürünler Domates, biber, salatalık
Yatak genişliği (oluk) 210 mm Yatak yüksekliği 120 mm
Drenaj kanalı derinliği / genişliği 45 mm / 30 mm Yatak yerden yüksekliği 700 mm
Malzeme tipi Metal 0.6 mm kalınlığında, her iki tarafı galvanizli
Kaplama Çinko kaplamalı 7 mikron epoksi + 18 mikron polyester sonkat Beyaz renk
Projede 1400kg / moment çelik halat kullanacak.
Oluklar için sac 0.6 mm kalınlığında olacaktır. Bazı firmalar bu tabakanın kalınlığı konusuna yeterince dikkat etmiyorlar. Dikkatinizi bu sorunun önemine çekmek istiyoruz ve bu konuyu düzenli bir şekilde kontrol etmenizi istiyoruz.
Ayrıca 12m 21.600 adet dişli domates kancası
30 Kokopit
Bileşimi, bitki kökünün etkili bir şekilde gelişmesini sağlayan% 100 hindistancevizi substratıdır.
Hindistan cevizi derisinden yapılmış yüksek kaliteli alt tabaka. Profesyonel tarımda kullanılmak üzere tasarlanmıştır. Hindistan cevizi substratının topraksız tarımda faydaları yıllar boyunca gözlenmiştir ve kullanımı artmaya devam etmektedir. Sıradan toprak kadar yoğun değildir, bu nedenle kökler, tabiri caizse, daha iyi nefes alır ve iyi kök gelişimi bitkilerin genel gelişimine yansır. Doğal hindistan cevizi özü, kök bölgesinde faydalı mikroorganizmaların oluşumunu destekleyen bir çok lignin içerir.
Cocopeat (Van der Knaap / Holland) Sri Lanka'da Hollandalı bir şirket tarafından üretilmektedir. Toz ve talaşların oranı burada çok önemlidir. Bileşimi,% 60 cips% 40 toz.
Topraksız bir ortamda domates üretimi, 18x10x100 cm boyutlarında, yaz ve kış üretimine uygun 21.600 adet 18 litre hacimli Cocopeat 1. kalite sınıfı yataklarda gerçekleştirilir.
14- TERS OZMOZ SİSTEMİ 20 m3 / h (Ecolife / Türkiye)
31 15- KÜLTÜREL İŞLEM ARAÇLARI (Mercanlift / Türkiye)
* Hasat Arabası: 25 ADET
* Kültürel işlem arabası (liftli): 10 ADET.
* İlaçlama aracı: 1 ADET
* Elektrikli Bahçe Pülverizatörü (1000 Litre): 2 ADET
32
SERA İÇİ SİSTEMLER
Tasarım koşulları:
Ürün : Domates
İstenilen iç sıcaklık : +15 ºC
Min. dış sıcaklık : -14 ºC (-18 C)
Isı Kaybı (Perdesiz) : 11,3 mil.KCal/h
Perde sistemi enerji muhafaza oranı : % 40
Rüzgar hızı : 5m/sn
Hava değişim oranı : 0,3/saat
Elk. voltaj : 220/380 V
Frekans : 50 Hz
Kapalı devre ısıtma suyu kalitesi:
Sertlik : ≤ 0.1°D
pH : ≤ 8
Fe : ≤ 0.5 PPM
Cu : ≤ 0.1 PPM
NH4OH : ≤ 0.5 PPM
