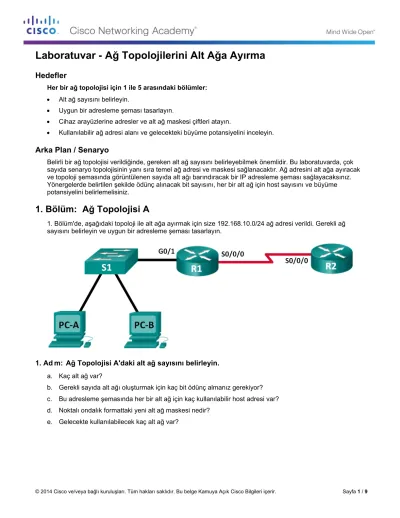

Laboratuvar - Ağ Topolojilerini Alt Ağa Ayırma
Hedefler
Her bir ağ topolojisi için 1 ile 5 arasındaki bölümler:
• Alt ağ sayısını belirleyin.
• Uygun bir adresleme şeması tasarlayın.
• Cihaz arayüzlerine adresler ve alt ağ maskesi çiftleri atayın.
• Kullanılabilir ağ adresi alanı ve gelecekteki büyüme potansiyelini inceleyin.
Arka Plan / Senaryo
Belirli bir ağ topolojisi verildiğinde, gereken alt ağ sayısını belirleyebilmek önemlidir. Bu laboratuvarda, çok sayıda senaryo topolojisinin yanı sıra temel ağ adresi ve maskesi sağlanacaktır. Ağ adresini alt ağa ayıracak ve topoloji şemasında görüntülenen sayıda alt ağı barındıracak bir IP adresleme şeması sağlayacaksınız.
Yönergelerde belirtilen şekilde ödünç alınacak bit sayısını, her bir alt ağ için host sayısını ve büyüme potansiyelini belirlemelisiniz.
1. Bölüm: Ağ Topolojisi A
1. Bölüm'de, aşağıdaki topoloji ile alt ağa ayırmak için size 192.168.10.0/24 ağ adresi verildi. Gerekli ağ sayısını belirleyin ve uygun bir adresleme şeması tasarlayın.
1. Adım: Ağ Topolojisi A'daki alt ağ sayısını belirleyin.
a. Kaç alt ağ var? ___________
b. Gerekli sayıda alt ağı oluşturmak için kaç bit ödünç almanız gerekiyor? _________
c. Bu adresleme şemasında her bir alt ağ için kaç kullanılabilir host adresi var? ___________
d. Noktalı ondalık formattaki yeni alt ağ maskesi nedir? _________________________
e. Gelecekte kullanılabilecek kaç alt ağ var? _______________
2. Adım: Alt ağ bilgilerini kaydedin.
Alt ağ bilgileri ile aşağıdaki tabloyu doldurun:
Alt Ağ
Numarası Alt Ağ Adresi İlk Kullanılabilir
Host Adresi Son Kullanılabilir
Host Adresi Genel Yayın Adresi 0
1 2 3 4 5
2. Bölüm: Ağ Topolojisi B
1. Bölüm'deki ağ topolojisi, aşağıdaki topolojide gösterilen şekilde R3 yönlendiricisini ve ona eşlik eden ağın eklenmesini barındıracak şekilde genişletilmiştir. Ağ cihazlarına adresler sağlamak için 192.168.10.0/24 ağ adresini kullanın ve ek ağ gereksinimini desteklemek için yeni bir adresleme şeması tasarlayın.
1. Adım: Ağ Topolojisi B'deki alt ağ sayısını belirleyin.
a. Kaç alt ağ var? ___________
b. Gerekli sayıda alt ağı oluşturmak için kaç bit ödünç almanız gerekiyor? _________
c. Bu adresleme şemasında her bir alt ağ için kaç kullanılabilir host adresi var? ___________
d. Noktalı ondalık formattaki yeni alt ağ maskesi nedir? _________________________
e. Gelecekte kullanılabilecek kaç alt ağ var? _______________
2. Adım: Alt ağ bilgilerini kaydedin.
Alt ağ bilgileri ile aşağıdaki tabloyu doldurun:
Alt Ağ
Numarası Alt Ağ Adresi İlk Kullanılabilir
Host Adresi Son Kullanılabilir
Host Adresi Genel Yayın Adresi 0
1 2 3 4 5 6 7
3. Bölüm: Ağ Topolojisi C
Topoloji, R2'ye eklenen yeni bir LAN ve R1 ile R3 arasında yedekli bir bağlantı ile yeniden değişmiştir. Ağ cihazlarına adresler sağlamak için 192.168.10.0/24 ağ adresini kullanın. Ayrıca, bu ek cihazları barındıracak bir IP adresi şeması sağlayın. Bu topoloji için, her bir ağa bir alt ağ atayın.
1. Adım: Ağ Topolojisi C'deki alt ağ sayısını belirleyin.
a. Kaç alt ağ var? ___________
2. Adım: Alt ağ bilgilerini kaydedin.
Alt ağ bilgileri ile aşağıdaki tabloyu doldurun:
Alt Ağ
Numarası Alt Ağ Adresi İlk Kullanılabilir
Host Adresi Son Kullanılabilir
Host Adresi Genel Yayın Adresi 0
1 2 3 4 5 6 7 8 9 10
3. Adım: Alt ağlardaki ağ cihazlarına adresler atayın.
a. Aşağıdaki tabloya, yönlendirici arayüzleri için IP adreslerini ve alt ağ maskelerini girin:
Cihaz Arayüz IP Adresi Alt Ağ Maskesi
R1 GigabitEthernet 0/1
Seri 0/0/0 Seri 0/0/1
R2 GigabitEthernet 0/1
Seri 0/0/0 Seri 0/0/1
R3 GigabitEthernet 0/1
Seri 0/0/0 Seri 0/0/1
b. Topolojide gösterilen şekilde LAN'daki cihazlar için IP adreslerini ve alt ağ maskelerini aşağıdaki tabloya girin.
Cihaz Arayüz IP Adresi Alt Ağ Maskesi Varsayılan Ağ Geçidi
PC-A NIC
PC-B NIC
S1 VLAN 1
PC-C NIC
PC-D NIC
S2 VLAN 1
PC-E NIC
PC-F NIC
S3 VLAN 1
4. Bölüm: Ağ Topolojisi D
Ağ, kuruluştaki değişiklikleri barındıracak şekilde değiştirildi. 192.168.10.0/24 ağ adresi, ağda adresler sağlamak için kullanılıyor.
1. Adım: Ağ Topolojisi D'deki alt ağ sayısını belirleyin.
a. Kaç alt ağ var? ___________
b. Gerekli sayıda alt ağı oluşturmak için kaç bit ödünç almanız gerekiyor? _________
c. Bu adresleme şemasında her bir alt ağ için kaç kullanılabilir host adresi var? ___________
d. Noktalı ondalık formattaki yeni alt ağ maskesi nedir? _________________________
e. Gelecekte kullanılabilecek kaç alt ağ var? _______________
2. Adım: Alt ağ bilgilerini kaydedin.
Alt ağ bilgileri ile aşağıdaki tabloyu doldurun.
Alt Ağ
Numarası Alt Ağ Adresi İlk Kullanılabilir
Host Adresi Son Kullanılabilir
Host Adresi Genel Yayın Adresi 0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
5. Bölüm: Ağ Topolojisi E
Kuruluş, aşağıdaki topolojide gösterilen şekilde bölünecek 172.16.128.0/17 ağ adresine sahiptir. Topolojideki ağların ve hostların sayısını barındırabilecek bir adresleme şeması seçmelisiniz.
1. Adım: Ağ Topolojisi A'daki alt ağ sayısını belirleyin.
a. Kaç alt ağ var? ___________
b. Gerekli sayıda alt ağı oluşturmak için kaç bit ödünç almanız gerekiyor? _________
c. Bu adresleme şemasında her bir alt ağ için kaç kullanılabilir host adresi var? ___________
d. Noktalı ondalık formattaki yeni alt ağ maskesi nedir? _________________________
e. Gelecekte kullanılabilecek kaç alt ağ var? _______________
2. Adım: Alt ağ bilgilerini kaydedin.
Alt ağ bilgileri ile aşağıdaki tabloyu doldurun:
Alt Ağ
Numarası Alt Ağ Adresi İlk Kullanılabilir
Host Adresi Son Kullanılabilir
Host Adresi Genel Yayın Adresi 0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
3. Adım: Alt ağlardaki ağ cihazlarına adresler atayın.
a. Aşağıdaki tabloya, yönlendirici arayüzleri için IP adreslerini ve alt ağ maskelerini girin:
Cihaz Arayüz IP Adresi Alt Ağ Maskesi
R1 GigabitEthernet 0/0
GigabitEthernet 0/1 Seri 0/0/0
Seri 0/0/1
R2 GigabitEthernet 0/0
GigabitEthernet 0/1 Seri 0/0/0
Seri 0/0/1
R3 GigabitEthernet 0/0
GigabitEthernet 0/1 Seri 0/0/0
Seri 0/0/1
Değerlendirme
1. Bir ağ için uygun adresleme şemasını belirlerken hangi bilgiler gereklidir?
_______________________________________________________________________________________
_______________________________________________________________________________________
2. Alt ağlar atandıktan sonra, her bir alt ağdaki bütün host adresleri kullanılacak mı?
_______________________________________________________________________________________
_______________________________________________________________________________________
