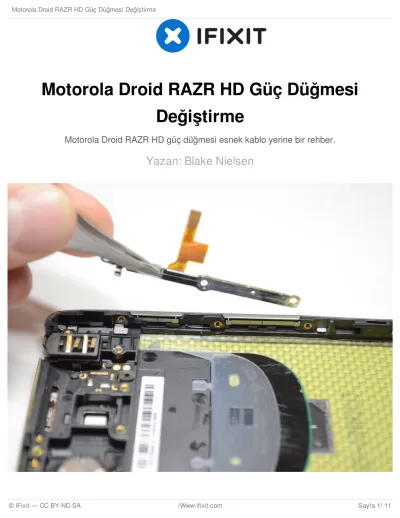

Motorola Droid RAZR HD Güç Düğmesi Değiştirme
Motorola Droid RAZR HD güç düğmesi esnek kablo yerine bir rehber.
Yazan: Blake Nielsen
GİRİŞ
Sen iş için telefonunuzu kapatmak için denedim, ama güç düğmesi sıkıştı. Neyse ki, bu kılavuz ile, bu sorunu çözebilirsiniz ve tekrar telefonunuzun ömrü boyunca kontrole sahip.
ARAÇLAR:
T4 Torx Tornavida (1) Cımbız (1)
T3 Torx Tornavida (1) iFixit Açılış Araçları (1) SIM Kart Çıkarma Aracı (1)
Adım 1 — Ön Panel Assembly
demontaj önce cihazı kapatın, elektrik dalgalanmalarına karşı hasar veya zarar vermemek için.
T4 Torx Tornavida kullanarak
cihazın sol alt ve sağ köşelerinde iki 4.5mm vidayı çıkarın.
Adım 2
telefondan tabanından keser kadar elinizde cihazı Holding, telefonun üst kısmına doğru ekranı itin.
Adım 3
telefondan ekranı kaldırmak için plastik bir açılış aracını kullanın.
ekranı tamamen ayırmak kalkmayın;
kablolar hala cihaza bağlı olan ve zarar görebilir.
Adım 4
lcd / sayısallaştırıcı kablo konnektörünü kaplayan sarı bandı çıkarmak için cımbız kullanın.
lcd / sayısallaştırıcı kablosunu serbest bırakmak için siyah kolunu yukarı kaldırın.
kablo konektörü telefonun sağ alt kısmında yer almaktadır.
Adım 5
ekrana anakart bağlantı cihazın üstündeki başka bir kablo ortaya çıkarmak için ekranı daha yukarı kaldırın.
Bu konnektör telefonun sağ üst bölümünde yer almaktadır.
ZIF soketinin üstündeki siyah çubuk kaldırmak için cımbız kullanın.
cımbız ile konnektörü dışında Şerit kabloyu çekin.
Şimdi anakart için ekrana bağlayan kablo olmadığından emin ekrana kaldırın.
Adım 6 — Arka Yüzleşmek Kamera
Arka bakan kamera sabitleyen iki 3.5mm Torx T4 vidayı sökün.
cımbız kullanarak, arka bakan kamera koruyan metal koruyucuyu çıkarın.
Adım 7
arka kamera kaldırmak için plastik bir açılış aracını kullanın.
asansör ve arka kameranın ZIF soketinin üstündeki siyah çubuk kilidini cımbız kullanın.
konnektörü üzerinden kamera çekin.
Anakart üzerindeki konnektörü arka kamera çıkarmanız gerekir.
Adım 8 — Anakart
kulaklık jakı kablosunu sabitleyen iki 3.5mm Torx T4 vidayı sökün.
cımbız kullanarak, kulaklık jakı kablosunu çıkarın ve çıkarın.
Metal kalkan kulaklık girişine takılır.
Adım 9
plastik açılış aracını veya cımbız kullanarak, güç düğmesi konnektörünü ayırın.
bu anakart yolunda değil bu yüzden cımbız ile geri kabloyu bükün.
Adım 10
Kablonun tabanına yakın plastik açılış aracıyla kaldırarak anakart pili çıkarın.
Anakartın dışına akü kablosunu bükün.
Adım 11
cımbız kullanarak, vibratör konnektörünü kaplayan yapışkan kaldırın.
Adım 12
Cihazın yan tarafında bulunan sim kartı / mikro sd tepsisini bulun.
çıkarmak ve tepsisini çıkarmak için ağzına böyle bir ataş veya sim kart aracı olarak, küçük bir çubuk itin.
Adım 13
Cihaz çerçeveye anakart güvence altı 3.5mm Torx T4 vidayı sökün.
Dikkatle plastik açılış aracını kullanarak çerçeveden anakart kaldırın.
Böyle gevşek kablolar gibi engeller için izleyin.
Adım 14 — Pil
Cihazın çerçevesinden Pili kaldırmak için plastik bir açılış aracını kullanın.
Pili çıkarın.
Adım 15 — Güç düğmesi
çerçevenin yan güç / hacim düğmesi kablosunu tutan üç 3.5mm Torx T3 vidayı sökün.
To reassemble your device, follow these instructions in reverse order.
Bu belge en son % 1'de oluşturuldu.
Adım 16
cımbız kullanarak, güç / hacim düğmesi esnek kablosunu çıkarın.
plastik açılış aracını kullanarak metal braketler gelen esnek kablosunu çıkarın.
