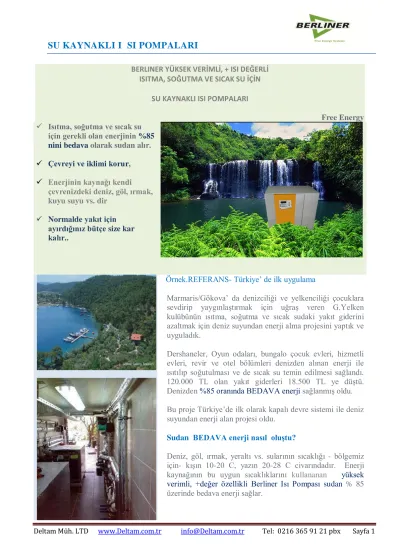

Deltam Müh. LTD www.Deltam.com.tr info@Deltam.com.tr Tel: 0216 365 91 21 pbx Sayfa 1 BERLINER YÜKSEK VERİMLİ, + ISI DEĞERLİ
ISITMA, SOĞUTMA VE SICAK SU İÇİN SU KAYNAKLI ISI POMPALARI
Free Energy
Isıtma, soğutma ve sıcak su için gerekli olan enerjinin %85 nini bedava olarak sudan alır.
Çevreyi ve iklimi korur,
Enerjinin kaynağı kendi çevrenizdeki deniz, göl, ırmak, kuyu suyu vs. dir
Normalde yakıt için ayırdığınız bütçe size kar kalır..
Örnek.REFERANS- Türkiye’ de ilk uygulama
Marmaris/Gökova’ da denizciliği ve yelkenciliği çocuklara sevdirip yaygınlaştırmak için uğraş veren G.Yelken kulübünün ısıtma, soğutma ve sıcak sudaki yakıt giderini azaltmak için deniz suyundan enerji alma projesini yaptık ve uyguladık.
Dershaneler, Oyun odaları, bungalo çocuk evleri, hizmetli evleri, revir ve otel bölümleri denizden alınan enerji ile ısıtılıp soğutulması ve de sıcak su temin edilmesi sağlandı.
120.000 TL olan yakıt giderleri 18.500 TL ye düştü.
Denizden %85 oranında BEDAVA enerji sağlanmış oldu.
Bu proje Türkiye’de ilk olarak kapalı devre sistemi ile deniz suyundan enerji alan projesi oldu.
Sudan BEDAVA enerji nasıl oluştu?
Deniz, göl, ırmak, yeraltı vs. sularının sıcaklığı - bölgemiz için- kışın 10-20 C, yazın 20-28 C civarındadır. Enerji kaynağının bu uygun sıcaklıklarını kullananan yüksek verimli, +değer özellikli Berliner Isı Pompası sudan % 85 üzerinde bedava enerji sağlar.
Deltam Müh. LTD www.Deltam.com.tr info@Deltam.com.tr Tel: 0216 365 91 21 pbx Sayfa 2 Deniz ünitelerinin yerleştirilmesi /DM2008
Enerji sudan;
1. Suyu bir pompa ile alıp ısısını aldıkdan sonra tekrar kaynağına geri veren açık devre sistemleriyle veya, 2. Su kaynağının içine ısı eşanjörleri konan kapalı devre
sistemleriyle alınır.
Eğer yer altı suyundan faydalanılmak isteniliyorsa açık devre uygulanır. Açılan bir kuyudan pompa ile su çekilir.
Suyun sıcaklığı alındıkdan sonra tekrar yer altına verilir. Bu sistem ırmak göl ve denizde de uygulanabilir. Ancak su kaynağı ile ısı pompası arasına konan eşanjörlerde ısı alınırken oluşan kirlenme, korozyon ve oksidasyonu en büyük handikaptır. Sistemin primer (su) devresine ek pompa konduğu için ilk yatırım ve enerji gideri de kapalı devreye göre biraz fazladır.
Kapalı devre sistemlerinde ise enerji su kaynağına batırılan ısı alma üniteleri ile sağlanmaktadır. İçinde hep aynı su dolaştığından sorunsuz ve verimli çalışır. Deniz kıyısında ve göllerde uygun yer bulunduğu zaman uygulanabilecek sistemlerdir.
Isı pompalarında tecrube, bilgi birikimi, projenin teknik hesaplarının doğru yapılması ile cihaz kalitesi birleşince maksimum verim elde edilir.
Sudan enerji almak toprak kaynaklı sisteme göre daha ucuz ve verimlidir. Kışın ısıtma yapıldığında 1 birim enerji ile 6 birim enerji elde ederek yüksek oranda enerji tasarruf sağlanır.
Berliner ısı pompaları yazın soğutma yaparken klima sistemlerine göre 2-3 kat daha enerji tasarrufu sağlar, aynı anda sıcak su üretimini tamamen bedava yapar .
Deltam Müh. LTD www.Deltam.com.tr info@Deltam.com.tr Tel: 0216 365 91 21 pbx Sayfa 3 PLUS (+) özelliği ısıtma ve
soğutmayı parallel yapar.
Dört borulu veya iki borulu fancoiller bağlanarak VRV sistemi kurulabilir. Özelikle ofis katlarında ve system odalarında bir taraf soğutulurken diğer taraf ısıtılarak enerji verimliliği maksimum düzeye çıkartır.
Berliner Isı Pompaları Artı Isı Değerlidir
Sadece suda var olan enerjiyi kullanarak size %85 enerji tassaruf ettirmekde yetinmez. Sistemde var olan atıl durumdaki enerjiyi kullanarak artı bir değer oluşturur ve bir birim enerji ile aynı anda iki iş - Isıtma ve soğutma yapar.
Verimini 2 ye –yanı C.O.P =5 ise 10 yapar- katlar.
Örneğin yazın soğutma yapılırken konutdan alınan ısı ile sıcak su hazırlar veya havuzu ısıtır.
Sıcak su üretmek için soğutma işlemini durdurmaz. Isıtma ve soğutmayı aynı anda yapar. Dur kalk yaparak, ısıtma- soğutma modlarını değiştirerek, daha da önemlisi var olan enerjiyi atarak enerji kayıplarına neden olmaz.
Berliner Isı Pompaları Kompakt tasarlanmıştır
Isı pompalarında cihazın kendisi kadar tesisat tasarımıda önemlidir. Burada yapılacak en ufak bir hata sistem verimini düşürür. Bu nedenle sistem doğru kurulmalıdır. Berliner Isı Pompasında cihaz tarafı bağlantılar kompakt dizayn edilerek bir hatanın oluşmasını engellemektedir. Enerji tarafı bağlantıları için enerji sertifikalı, konunun uzmanı mühendislerimiz size her an yardımcı olacaklardır.
Kompakt yapının diğer avantajı; tesisatta boyler,
akümülatör tankı pompa ve tesisat kontrolü için aksesuarlara gerek duymaz. Sadece tesisat bağlantılarını ve enerji tarafı sirkülasyon pompasını monte etmek yeterlidir. Montaj bir kombi montajı kadar basite indirgenmiştir.
Tesisat bağlantıları cihazın içindedir. Dışarıdan görülmez.
Estetik ve şıkdır.
Enerji tarafı için gerekli olan tüm malzemeler (borular, fittings vs..) hem doğru seçilmesi hem de en ekonomik
Deltam Müh. LTD www.Deltam.com.tr info@Deltam.com.tr Tel: 0216 365 91 21 pbx Sayfa 4 En büyük binalardan villalara,
hastaneden okullara kadar her yeri,
Berliner ısı pompası ile ısıtıp soğutmak
en ekonomik çözümdür.
olarak alabilmeniz için paket olarak size sunulmaktadır.
Berliner Isı Pompaları Akıllı Sistem otomasyonuna sahiptir
Dış hava sıcaklığına bağlı olarak, bina ısı ihtiyacını hesaplar, onun fonksiyonunu çıkarır ve ona uygun çalışarak ek verimlilik sağlar.
Mevcut sistemlere (kazan, chiller) kolayca entegre olma kabiliyetine sahipdir. Onlarla paralel veya alternatifli olarak çalışır. Onları gerektiğinde devreye alır veya çıkarır.
Güneş sistemi ile akuple olur.
Aktif soğutma (7C sıcaklıkta ve fan coille vb.) ve durgun soğutma (naturel cooling) -20 C ve üzeri yerden veya duvardan ısıtma boruları veya tavan panelleri ile yapılan serinletme) aynı anda yapabilme ve kontrol etme otomasyonuna sahiptir
Mevcut sisteminize paralel bağlanabilen, küçük kapasiteli ısı pompası ile maksimum enerji tasarruf edip çevreye ve bütçenize katkıda bulunabilirsiniz
Berliner Isı Pompalarının diğer farklı özelikleri için lütfen arayınız
Berliner Sudan-Suya Isı Pompa Modelleri
Her türlü su kaynağından ısı alabilen ısı pompalarıdır. İki katagoriye ayrılır.
1. Berliner COMBİLİNE W/W-R 12-50. model , yüksek verimli , artı ısı değerli , kompakt, aynı anda ısıtma soğutma yapabilen ısı pompalarıdır. Muadilleri gibi boyler , akümlatör tankı vs. tesisat elemanları gerektirmez.
W/W 12 -50 kw arasında evsel kullanım için tasarlanmıştır.
2. Berliner W/W-R 50-200. model , yüksek verimli , modüler ,dört kademeli , aynı anda ısıtma soğutma yapabilen ısı pompalarıdır.
B/W 50 -200 kw arasında sanayı ve evsel kullanım için tasarlanmıştır
Deltam Müh. LTD www.Deltam.com.tr info@Deltam.com.tr Tel: 0216 365 91 21 pbx Sayfa 5
Berliner Combiline
Artı Isı Değerli Isı Pompaları
Tip W/W-R+
12
W/W-R+
16
W/W-R+
20
W/W-R+
24
W/W-R+
32
W/W-R+
40 Kompakt-
tek Kademeli
Moduler-Kompakt- iki Kademeli KAPASİTE VERİLERİ (EN 255’e göre B0/W35*1 İşletme noktasındaki kapasite
değerleridir )
ISI GÜCÜ kW 16,8 21,8 28.4 33,6 44 57
Elektr. Çekilen güç*2 kw 3 3,8 5,00 6 7,2 9,6
Performans katsayısı (COP) 5,58 5,75 5,71 5,76 6,1 5,9 Elektrikli ek ısıtma
(kademeli)
kW 3/6 3/6 3/6 3/6 3/6 3/6
Maks. ısıtma gücü Kw 19 28 34 40 50 63
SOĞUTMA
KAPASİTE (KW)/ COP W20/W8 11,4/6,6 17,2 / 6,3 18,2 / 6,1 25,5 / 6,2 18,2 / 6,1 40,2 / 6,3
KAPASİTE (KW)/ COP W20/W18 14,4/8,3 21,5 / 7,6 25,6 / 6,9 28,9 / 6,8 44,6 / 7,2 48,6 / 7,2
KAPASİTE (KW)/ COP W10/W8 11,6/6,7 18,1 / 8,5 21,8 / 8,6 26,0 / 8,5 21,0 / 8,6 30,0 / 8,6
KAPASİTE (KW)/ COP W10/W18 12,1/8,5 14 / 9,5 17,7 / 9,4 20,7 / 9,2 25,7 / 9,4 35,6,/ 9,4
PRİMER DEVRE
Sirkülasyon pompası Tip - - -
Min. debi*3 litre/h 3200 4250 5400 7000 7900 9500
Müsaade edilen basınç kaybı Max
mbar 90 90 100 130 60 100
Maks. giriş sıcaklığı °C 25 25 25 25 25 25
Min. giriş sıcaklığı °C –5 -5 -5 -5 -5 -5
Max. İşletme basıncı bar 3 3 3 3 3 3
Tesisat bağlantıları 1" 1" 1" 1 1/2 2” 2”
SEKONDER (Kalorifer) DEVRESİ
Sirkülasyon pompası Tip Wilo Top S 25/7
Min. debi*3 litre/h 1150 1470 2000 2300 3000 3800
Müsaade edilen basınç kaybı Max
mbar 55 65 60 31 110 160
Maks. giriş sıcaklığı °C 58 58 58 58 58 58
Max. İşletme basıncı bar 3 3 3 3 3 3
Tesisat bağlantıları 1" 1" 1" 1 1/4 " 1 1/4 " 1 1/4 "
ELEKTRİK BAĞLANTISI
Anma gerilimi 3/N/PE 400 V ~ /50 Hz
Koruma sınıfı IP 20
BOYUTU Y*G*D mm 1050*
750*650
1050*
750*650
1050*
750*650
1050*1050*
650
1050*1050*
650
1050*105 0*650
Ağırlık Kg 130 136 142 130+90 136+100 142+110
