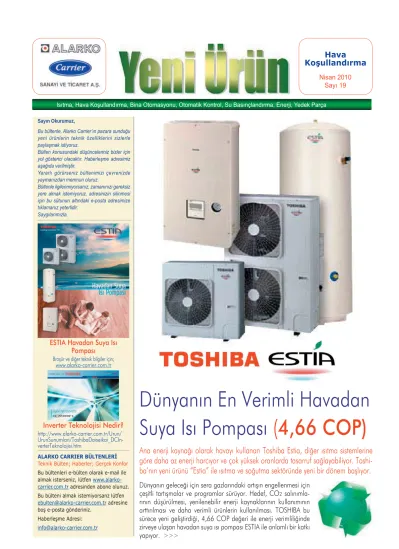

Nisan 2010 Sayı 19
ALARKO CARRIER BÜLTENLERİ Teknik Bülten; Haberler; Gerçek Konfor Bu bültenleri e-bülten olarak e-mail ile almak isterseniz, lütfenwww.alarko- carrier.com.tr adresinden abone olunuz.
Bu bülteni almak istemiyorsanz lütfen ebulten@alarko-carrier.com.tradresine boş e-posta gönderiniz.
Haberleşme Adresi:
info@alarko-carrier.com.tr Sayın Okurumuz,
Bu bültenle, Alarko Carrier’ın pazara sunduğu yeni ürünlerin teknik özelliklerini sizlerle paylaşmak istiyoruz.
Bülten konusundaki düşünceleriniz bizler için yol gösterici olacaktır. Haberleşme adresimiz aşağıda verilmiştir.
Yararlı görürseniz bültenimizi çevrenizde yaymanızdan memnun oluruz.
Bültenle ilgilenmiyorsanız, zamanınızı gereksiz yere almak istemiyoruz, adresinizin silinmesi için bu sütunun altındaki e-posta adresimize tıklamanız yeterlidir.
Saygılarımızla.
ESTIA Havadan Suya Isı Pompası
Broşür ve diğer teknik bilgiler için;
www.alarko-carrier.com.tr
Inverter Teknolojisi Nedir?
http://www.alarko-carrier.com.tr/Urun/
UrunSunumlari/ToshibaDaiseikai_DCIn- verterTeknolojisi.htm
Dünyanın En Verimli Havadan Suya Isı Pompası (4,66 COP)
sera gazlarındaki artışın engellenmesi için çeşitli tartışmalar ve programlar sürüyor. Hedef, CO2salınımla- rının düşürülmesi, yenilenebilir enerji kaynaklarının kullanımının arttırılması ve daha verimli ürünlerin kullanılması. TOSHIBA bu sürece yeni geliştirdiği, 4,66 COP değeri ile enerji verimliliğinde zirveye ulaşan havadan suya ısı pompası ESTIA ile anlamlı bir katkı yapıyor. >>>
Ana enerji kaynağı olarak havayı kullanan Toshiba Estia, diğer ısıtma sistemlerine göre daha az enerji harcıyor ve çok yüksek oranlarda tasarruf sağlayabiliyor. Toshi- ba’nın yeni ürünü “Estia” ile ısıtma ve soğutma sektöründe yeni bir dönem başlıyor.
Isıtma, Hava Koşullandırma, Bina Otomasyonu, Otomatik Kontrol, Su Basınçlandırma, Enerji, Yedek Parça
“2020’de 20-20-20” ve ESTIA
Günümüz dünyasında CO2ve diğer sera gazlarındaki artışın engellenmesi dünyanın geleceği için çok önemli bir sorun ola- rak değerlendiriliyor. Bu konuda Avrupa Birliği’nin açıkladığı
‘2020’de 20-20-20’ ilkelerine göre 2020 yılına kadar CO2 salınımlarının %20 düşürülmesi, yenilenebilir enerji kaynakları- nın kullanımının %20 arttırılması ve %20 daha verimli ürünlerin kullanılması hedefleniyor.
Bu kapsamda fosil yakıtla çalışan ısıtma sistemlerine alternatif olarak geliştirilen sistemler içinde en başta havadan suya ısı pompaları geliyor. Bu sistemlerin ısıtma ve soğutma için dış ortam havasındaki ısıyı kullanabilmesi ısı tasarrufu, dolayısıyla atmosfere CO2 salınımının azaltılması bir üstünlük olarak öne çıkıyor.
Bu koşullarda Toshiba, tam kapasitede 4,66 COP değeri ile (11,2 kW modeli) dünyanın en verimli havadan suya ısı pompası Estia’yı geliştirdi. Sistem kısmi yüklerde çalışmaya başladığında verim oranı çok daha yüksek olmaktadır.
Estia radyatör, yerden ısıtma ve fancoile bağlanabilme özelliği ile tüm ısıtma sistemlerinde kullanılabilir. Yıl boyu kullanım sı- cak suyu sağlayabilen ve yaz aylarında soğutma da yapabilen Estia ısıtma ve soğutma alanında komple bir sistemin üstünlü- ğüne sahiptir.
Uzun Ar-Ge çalışmaları sonucu Toshiba inverter teknolojisini 1981 yılında keşfetmiş ve sistemlerinde kullanmıştır. Estia ha- vadan suya ısı pompalarında da Toshiba’nın üstün DC hybrit inverter teknolojisine sahip rotary kompresörlü dış üniteler kul- lanılmaktadır. Kapasitesini 10Hz’e kadar düşürerek çalışabilen rotary kompresörler, iki bölgenin farklı farklı sıcaklıklarda ısı- tılması (soğutulması) gerektiğinde optimum çalışma şartlarını vektör kontrollü IPDU, akıllı güç yönetim sistemleri sayesinde çok hassas bir şekilde ayarlayabilir.
Estia mevcut ısıtma sistemlerine mükemmel uyum sağlayan özelliğiyle ekonomik yatırım seçenekleri sunar. Mevcut kom- bi ya da kazan Toshiba kontrol sistemleri sayesinde Estia’ya kolayca bağlanabilir. Böylece sistem isteğe göre kombi ya da Estia ile çalışatırılabilir.
Mevcut sistemde fancoil kullanılıyorsa Estia sıcak yaz aylarında, yeni bir sistem yatırımı yapılmadan soğutma için kullanılabilir.
Geleceğin Isıtma ve Soğutma Sistemi
.
Toshiba Havadan Suya Isı Pompası ESTIA;
• Çok yüksek verim oranı (COP)
• Çevre dostu en ileri teknoloji
• Montaj ve kullanım kolaylığı ve
• Mevcut kombi ve kazan sistemine uyumlu tasarımı ile yaz kış kullanılabilir, yıl boyu sıcak su üretebilir.
“SICAKLIĞIN MERKEZİ”
ESTIA ismi eski Yunan mitolojisinde ateş ve ocakların tanrıçası HESTIA’dan alınmıştır. Eskiden yemek pişirilen yer evlerin merkezi ve aynı zamanda en sıcak yeriydi.
Toshiba geliştirdiği yeni ısı pompaları için, mitolo- jide “sıcaklığın merkezi”
anlamındaki ESTIA ismini uygun görmüştür.
ESTIA logosundaki kırmızı ve mavi oval şekiller ısıtma ve soğutmayı niteler. Yeşil yaprak teması ise çevreye olan duyarlılığı ve verimliliği ifade eder.
İki Bölgede Farklı Sıcaklık Ayarı
yapmak mümkün. Örneğin salonda otururken salonun dahag fazla ısıtılıp, boş olan yatak odasının daha az ısıtılması ile ta- sarruf sağlanabilir.
Ayrıca gece çalışma modu ile radyatör giriş suyu sıcaklıkları uyku saatlerinde istenilen sıcaklığa kadar düşer, tasarrufu mak- simuma çıkartılır.
“Auto” modunda ESTIA dış ortam sıcaklığına göre radyatör (fancoil ya da yerden ısıtma) suyu sıcaklığını belirler, maksi- mum konforu minimum tüketimle sağlar.
Gelişmiş uzaktan kumanda ile istenilen sıcaklıktaki suyu radya- törlere gönderebilir, kullanım suyu sıcaklığını ayarlayabilir ve bu sıcaklıklar ekranda görülebilir.
ESTIA’nın Toshiba’nın üstün kontrol sistemlerinin tüm özel- liklerine sahip olan, kullanımı son derece kolaylaştırılmış uzaktan kumandası ile evde iki bölge bulunması duru- munda her bölgenin parametreleri aynı anda kontrol ed- ilebilir ve görüntülenebilir.
Uzaktan kumandanın bir bölümü sıcak kullanım suyu ayar ve görüntülenmesi için ayrılmıştır.
Haftalık Program: Haftanın her günü için ayrı ayrı 10 çalışma programı yapılabilir.
Isıtma: İki farklı sıcaklık bölgesi için otomatik ısıtma eğrisi veya sabit su sıcaklığı dahil olmak üzere çalışma modu seçilebilir.
Diğer bazı özellikler;
Gece Çalışması: Bu fonksiyon seçildiğinde sistem tesisat suyu sıcaklığını kendisi belirler.
Donma Koruması: Sistemin çok soğuk havalarda sorunsuz bir şekilde çalışmasını sağlar.
Sıcak Su Boyler Ayarları: Sıcak kullanım suyu üretimini başlatılır. Ayrıca, iki ayrı düğme ile kolaylıkla iki işlev etkinleştirilir. Bunlar;
Ani Sıcak Su Isıtma: İstenilen anda kullanım suyu sıcaklığı hızlı bir şekilde yükseltilebilir.
Bakteri Yoketme Fonksiyonu: Otomatik olarak ya da yapılan programa göre boyler suyu, bakterilerin öldürülmesi için belirli zaman aralıklarında yüksek sıcaklıklara (70oC) çıkartılır.
Geniş ekranlı uzaktan kumanda üzerinde tüm çalışma parametrelerini görmeniz mümkündür.
Sıcaklık Ayarı ve Çalışma Konum Seçimi: Çalışma sıcaklığı ve konumunun istenilen şekilde ayarlanabilir.
Dış ünite ses seviyesi gece 6 - 7dB(A) düşürerek çevreye rahatsızlık verilmesini önler, ayrıca elektrik tüketiminin azaltılmasına da yardımcı olur.
Gece Konumunda Çok Düşük Ses Basınç Seviyesi
Ses Basınç Seviyesi dB(A)
Isıtma Soğutma Sıcak su
ESTIA’nın Üstün Özellikleri
Kolay Montaj
Tüm sistemin montajı çok kolay ve basit- tir. Hydro Ünite evin en uygun bölümünej ç y monte edilecek boyutlarda ve estetikte tasarlanmıştır. Montaj için evde baca, havalandırma ya da yakıt tankı için ilave bir
uygulama yapılmasına gerek yoktur. Dış ünite evin dışında bir yere kolayca monte edilebileceği gibi kompakt boyutları sayesinde balkona da kolayca yerleştirilebilir. ESTIA’nın uzun borulama mesafesi buna izin verir.
Boyler- Sıcak Su Tankı
Termal izolasyona sahip olan sıcak su boyleri paslan- maz çelikten üretilmiştir.
Farklı boyutlardaki boyler modelleri içinde ısı trans- feri yapılmasını sağlayan serpantin tabana yakın ola- cak şekilde yerleştirilmiştir.
Böylece boylerde daha ho- mojen bir sıcaklık dağılımı yapılabilecektir.
Tüm sistemin verimliliği düşünülerek, boyler suyu
Hydro Ünite
Hydro ünite içindeki yüksek verimli plakalı eşanjörde, dış üniteden gelen sıcak gaz ısısını suya aktarılır.
Bu ısı transferi ile Hydro Ünite, 20-55°C sıcaklık aralığında istenilen sıcak- lıkta ısıtma ve 10-20°C sı- caklık aralığında soğutma yapmak için ihtiyaç duydu- ğu kadar soğutucu gazı dış üniteden temin eder.
Toshiba havadan - havaya ısı pompası sistemlerini çok uzun yıllardır en son teknoloji ile üretiyor. Yeni havadan suya ısı pompalarının temelinde de aynı güvenilir ve ödüllü teknoloji bulunur; yani vektör kontrollü Hybrid Inverter ve DC Twin Rotary kompresör teknolojisi.
Toshiba ESTIA havadan suya ısı pompası dış ünite ve hydro unitten oluşur. Sıcak kullanım suyu için Toshiba boyler sistemin bir parçası olarak tasarlanmıştır.
Dış Ünite
Toshiba Süper Inverter teknolojisi ile üretilen dış üniteler dış ortam- dan ısıyı absorbe ederek soğutu- cu akışkan yardımıyla Hydro unite gönderir.
4. nesil süper inverter seri dış ünite-
Toshiba DC Hybrid Inverter Teknolojisi ve IPDU (Akıllı Güç Yönetim Sistemi) yazılımı sayesinde daha geniş çalışma frekans ve gerilim yelpazesine ulaşılmıştır.
Buna uyumlu DC Twin Rotary kompresörler ile gerek duyulan minimum ve maksimum kapasitelere kolayça ulaşılabilir, enerji boşa harcanmaz.
Bunun anlamı daha çok tasarruftur. Ayrıca kompresöre gelen güç talebini hesaplayan ve optimize eden yüksek hızlı dönüştürücü devre ile performans daha da artırılır.
ler ile aynı özelliklere sahip olan ESTIA dış üniteleri çok sessiz, kapasite kontrol adımı fazla, IPDU sayesinde çok daha yüksek verim oranlarına ulaşabilen ve twin-rotary kompresörleri saye- sinde vibrasyon oluşmayan bir dış ünitedir.
IPDU (akıllı güç yönetim sistemi) ile maksimum verimliliğe ula- şılır, bunun son kullanıcılar için anlamı daha az elektrik yani daha çok tasarruftur.
Hydro unit ile dış ünite arasındaki borulama mesafesi 30m’ye ulaştığı için montaj sorunu ortadan kalkar. Bu mesafe aynı za- manda yükseklik farkı olarak da kullanılabilir.
Çalışma sıcaklık aralıkları:
Isıtma : -20°C / +25°C Soğutma: +10°C / +43°C Sıcak su üretimi : -20°C / +43°C.
Zor kış şartlarında talep edilen en ideal performansı sağlamak için Hydro Unit ilave ısıtıcı ile donatılmıştır.
Mükemmel bir ısıtma sağlamak ya da istenilen sıcaklıkta kul- lanım suyunun en hassas şekilde üretilmesini sağlamak için Hydro Ünite gelişmiş kontrol sistemlerine sahiptir.y ş
Hydro ünite içerisinde sirkülasyon pompası, genleşme tankı (12 litre), uzaktan kumanda ve ilave elektrikli ısıtıcı standart olarak sunulur.
Hydro ünite üzerinde mevcut olan elektronik kart sayesinde sonradan sisteme eklenecek sirkülasyon pompası, sıcaklık sen- sörü, genleşme tankı ve diğer sistem bileşenleri bağlanabilir.
Ayrıca Estia’nın mevcut kombi ya da kazan sistemine bağla- nabilmesini sağlayan arayüzler için de elektronik kart üzerinde girişler bulunur. Böylece mevcut kombi ya da kazan Estia ile birlikte kullanılabilir.
ısı pompası tarafından üretilen sıcak suyun koaksiyel serpan- tin içerisinde dolaştırılması ile ısıtılır. Böylece verimlilik bir kez daha arttırılmış olur.
Optimize edilmiş kontrol sistemi sayesinde, ilave sıcak su ihtiyacı olduğunda boyler içerisindeki elektrikli ısıtıcı devreye girer. Bu çözüm, işletme maliyetini azaltır ve kullanım suyu sıcaklığının istenilen seviyede tutulmasını sağlar.
Tüm ihtiyaçlara cevap verebilecek 3 farklı kapasitede (150 L, 210 L, 300 L) boyler mevcuttur.
TOSHIBA’nın Güvenli
Teknolojisi
Çok soğuk olmayan günlerde (sonbahar) sistemin maksimum sıcaklıkta tesisat suyu ile beslenmesi eko- nomik değildir.
Bu koşullarda ESTIA dış ortam sıcaklığına göre tesisat suyu sıcaklığını kendisi ayarlayarak maksimum tasar- ruf sağlar.
Toshiba ESTIA ısı pompalarında iç ve dış ortam ko- şullarına göre en ideal çözümleri uzaktan kumanda üzerindeki “AUTO” tuşu altında topladı.
İdeal koşullar ve maksimum tasarruf için kullanının ş p
“AUTO” tuşuna basması yeterlidir.
Yukarıdaki şemada dış ünite, Hydro ünite ve sıcak su tankından (boyler) oluşan ESTIA ısı pompasının radya- törlü, fancoilli ve yerden ısıtmalı sistemlerle kullanım sıcak suyu üretimi için çalışması gösterilmiştir.
Isıtma çalışmasında ESTIA’nın tesisat suyu sıcaklık li- mitleri +55oC’dır.
Yerden ısıtmalı sistemlerde ESTIA’nın tesisat suyu sı- caklık limitleri +35 - 40oC’dır.
ESTIA’nın kullanım suyu üretiminde sıcaklık limitleri +40oC ile +75oC arasında geniş bir aralıkta değişir.
Bu sıcaklık aralığı kullanıcının sistemi istediği su sıcak- lığına göre ayarlamasını ve tasarruf edilmesini sağlar.
ESTIA ile Tasarruf Zamanı
Değişik Uygulama Örnekleri
ESTIA yeni yapılan ya da restore edilen binalarda tek veya iki bölgeli, radyatörlü, yerden ısıtmalı, kullanım sıcak suyu üretimi, mevcut kazan-kombi ile birlikte çalışma uygulamalarından bazı tipik örnekler aşağıda gösterilmiştir.
