Ana Vana :
“P“ isaretli terminal Ana Vanayi çalistirmayi saglar.Vana kablo baglantisinin kazara kesilmesi ve buna benzer istenmeyen durumlara karsi sisteminizdeki uygun islemleri saglama almak için bir Ana Vana kullanilmasi siddetle tavsiye edilmektedir.
Önemli:
1.5 mm² ‘lik kablo kullanilirken kontrol cihazi ve vanalar arasi maksimum mesafe 30 molmalidir.

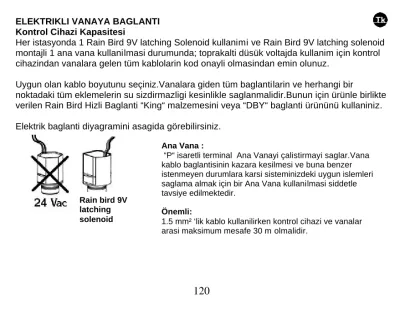

ELEKTRIKLI VANAYA BAGLANTI Kontrol Cihazi Kapasitesi
Her istasyonda 1 Rain Bird 9V latching Solenoid kullanimi ve Rain Bird 9V latching solenoid montajli 1 ana vana kullanilmasi durumunda; toprakalti düsük voltajda kullanim için kontrol cihazindan vanalara gelen tüm kablolarin kod onayli olmasindan emin olunuz.
Uygun olan kablo boyutunu seçiniz.Vanalara giden tüm baglantilarin ve herhangi bir
noktadaki tüm eklemelerin su sizdirmazligi kesinlikle saglanmalidir.Bunun için ürünle birlikte verilen Rain Bird Hizli Baglanti “King“ malzemesini veya “DBY“ baglanti ürününü kullaniniz.
Elektrik baglanti diyagramini asagida görebilirsiniz.
Rain bird 9V latching solenoid
A : Vana kutusu
Her vana için Rain Bird 9V latching solenoid kullaniniz B : Rain Bird 9V latching solenoid ile birlikte Ana Vana
ELEKTRIKLI VANALARA BAGLANTI
Kirmizi Siyah
RSD-BEX KABLO BAGLANTISI (OPSIYONEL)
2-uçlu bu Aktif Yagmur Sensörü yagmur yagmasi durumunda sulamayi derhal durdurur.
Not: Yandaki ikon yagmur sensörü aktive oldugunda ekranda görünecektir.
Not: Pil ömrünü uzatmak için, en son tusa bastiginiz andan 1 dakika sonra ekrandaki görüntüler kaybolur.
Önemli: Bu ekran pili degistirmeniz gerektigini belirtir. Sadece Varta ya da esdegeri üstün kaliteli pil kullaniniz.
Her 2 pili her zaman ayni anda degistiriniz.
2 adet 9V alkalin pil (6AM6/6LR61) yerlestirin. Varta ya da esdegeri.
Pil yerlestirilir yerlestirilmez yandaki ekran görünecektir:
TBaslangiç:
PROGRAMLAMA VE ANA MENÜYE GEÇIS
ANA MENÜ
1/ Kontrol Ünitesi durum ekrani 2/ Yagmur Erteleme Girisi 3/ Mevsimsel Ayar
4/ Manuel Istasyon Baslangici 5/ Manuel Döngü Baslangici 6/ Tüm Istasyonlarin Testi 7/ Açik / Kapali Durumu
1/ Saati ve günü ayarlama 2/ Sulama günleri girisi 3/ Sulama süresi girisi 4/ Sulama baslama saati girisi 5/ Kontrol Ünitesi durum ekrani
Veya ayni anda tuslama
PROGRAMLAMA MENÜSÜ ( KORUMALI GEÇIS )
1.1. Programlama Menüsü
WP " korumali " bir programlama menüsüne sahiptir; böylece kaza ile programlama döngülerini degistirmek mümkün degildir.
Bu menüye söyle girebilirsiniz:
- Pili takin
- - Iki tusa basin &
Not: Pil ömrünü uzatmak için, herhangi bir tusa bir dakika boyunca basilmazsa ekran otomatik olarak kararacaktir.
Saati ve Günü Ayarlama
Not: Eger o 3 deger zaten ayarlanmis ise, bir sonraki ekrana geçmek için tusuna basiniz
.
1.1.1/ Gün Içerisindeki Saati Ayarlamak
Saatleri ayarlamak için ve tuslarini kullaniniz.
Onaylamak ve diger basamaga geçmek için tusuna basiniz.
Dakika ayari için ve tuslarini kullaniniz.
Eger direkt olarak bir sonraki basamaga geçmek ve bu ayarlamayi onaylamak istiyorsaniz tusuna basiniz.
1.1.2/ Günü Ayarlamak
1’den 7’ye kadar sirali haftanin günlerini ( 1=Pazartesi , 2=Sali ,vs. ) imleçle seçmek için ve tusuna basiniz. Imleci yasanmakta olan günün üzerine getiriniz.
Örnek:
Bugün Çarsamba. Imleci 3‘ün üzerine getiriniz.
Onaylamak ve bir sonraki ekrana geçmek için tusuna basiniz
1.2/ Günü Ayarlamak
1’den 7’ye kadar sirali haftanin günlerini imleçle seçmek için tusuna basiniz.
Sulama günlerini ayarlamak ve iptal etmek için ve tuslarini kullaniniz.
tusu sulama günlerini iptal eder ve kare kaybolur.
Sulama gününü ayarlamak için imleci o günün üzerine getirip tusuna basiniz.
Daha sonra, onaylamak ve bir sonraki basamaga geçmek için tusuna basiniz.
Eger bir sonraki programa geçmek arzulanirsa sulama günlerini ayarlamak için tusuna basiniz.Sulama günlerini ayarlamak veya iptal etmek için yukaridaki islemleri tekrarlayiniz.
Onaylamak ve bir sonraki ekrana geçmek için tusuna basiniz.
1.3/ Sulama süresi girisi
ve tuslarini kullanarak 1 dakikalik artislarla 1 dakikadan 12 saate kadar sulama süresi girisini yapin.
Sulama süresi saat ve dakika olarak görünecektir.
tusuna basip onaylayin ve 1.4. adimina geçin.
1.4/ Sulama baslangiç saati girisi
Gün içinde eger birden fazla kisa sulama isterseniz bir döngüyü günde 8 defa baslatabilirsiniz.
ve tuslariyla ilk baslama saatini girin .
tusuna basarak bir sonraki baslangiç saatine geçiniz. Yukaridaki prosedürü tekrar ediniz.
Not : 8 tane baslangiç saatini kullanmak zorunda degilsiniz! Kontrol cihaziniz otomatik olarak girdiginiz baslama saatlerini kronolojik siraya sokacaktir; 00:00’dan 23:59’a kadar. Bir baslama saatini silmek için: Silmek istediginiz baslagiç saatini
gördügünüzde, ve tuslarini ayni anda basili tutun
2.1/ Kontrol Cihazi Durum Ekrani
Otomatik sulama için tüm programlamayi su an bitirmis durumdasiniz.
Bu ekran su anki zamani, sistem AÇIK / KAPALI, vs.gibi verileri gösterir ( bakiniz basamak 2.2 – 2.7 ).
Ekran bosken, herhangi bir tusa bastiginizda görüntü ekrana gelecektir.
Not: Programlama menüsüne geri dönmek için ve tuslarina ayni anda basiniz.
Istege bagli fonksiyonlar asagidadir. tusuna basiniz.
2.2/ Yagmur Erteleme Girisi
Yagmurlu havalarda sulamanizi 1 ila 15 gün arasinda
erteleyebilirsiniz. ve tuslarina basarak giris yapabilirsiniz.
Ikonu ve ikonu ekranda görünecektir. Kontrol cihazi her gün otomatik sulama programina dönmek için geri kalan günleri geriye dogru sayacaktir. Tekrar sulamaya baslama otomatik olacaktir.
Not : Yagmur erteleme fonksiyonunu silmek için, ekrana gelin ve gün sayisini sifira getirin.
Unutmayin ki Yagmur Erteleme sirasinda sulamayi manuel olarak baslatmak mümkün degildir.
2.3/Mevsimsel Ayar
Kontrol cihaziniz üzerinde sulama sürelerini 0 ila %200 arasinda, tekrar sulama süresi girmeden, ayarlayabileceginiz bir mevsimsel ayar fonksiyonu bulunmaktadir. %100, programladiginiz sulama süresinin aynen uygulanacagini gösterir. Bu fonksiyon özellikle soguk günlerde sulama süresini azaltmakta ya da anormal sicak günlerde arttirmakta yararlidir.
ve tuslarini kullanarak sulama sürelerini %10’luk dilimlerle azaltip arttirabilirsiniz.
Örnek: Ekranda görünen "80" sulama süresini %20 oraninda azalttiginizi gösterir. Daha önce girdiginiz 10 dakikalik sulama süresi 8 dakikaya inecektir. Arttirilan ya da azaltilan sulama süresi ekranda görünmeyecektir. Ancak kontrol cihazinin durum ekraninda % ikonu yer alacak bu da mevsimsel ayarin kullanildigini belirtecektir.
Mevsimsel ayari silmek için % ekranina gelip yüzdeyi 100’e getirin.
2.4/ Manuel Tek Istasyon Baslangici
Arzulanan istasyonu seçmek için tusuna basiniz.
Örnek: 2. istasyonu manuel olarak çalistirmak için, 2 sayisi ekranda görünene kadar tusa defalarca basiniz.
Daha sonra tusuna basiniz.Sulama baslar ve yanip sönen bir sulama basligi ile ekranda sinyal verir. 1 dakikalik indirgemelerle kalan sulama süresi ekranda gösterilir. 1.3 basamagindaki sulama zamaniyla uyusur.
Eger sulamayi programlanmis zaman gelmeden önce durdurmak isterseniz, tusuna basiniz.
Yanip sönen sulama basligi kaybolur.
Not: Mevsim Ayari manuel tek istasyon opsiyonunda çalismaz.
2.5/ Manuel Döngü Baslangici
Bir döngü, ayni programa atanmis tüm istasyonlarin ardisik islemlerinden olusur.
Programi seçmek için tusuna basiniz.
Daha sonra döngüyü baslatmak için tusuna basiniz.Sulama basligi yanip söner.
Programdaki 1.istasyon numarasi ekranda görünür ve bu istasyon için geriye kalan sulama zamaninin geri sayimina baslanir.Diger istasyonlar ardisik olarak ekranda görünecektir.
Tam döngü yapilmadan sulamayi durdurmak için tusuna basiniz. Kontrol cihazi, kontrol durum ekranina dönüsür.
Not: Eger kontrol cihazi KAPALI konumda ise ( sulama basligi üzerinde yanip sönen bir imleç yoksa ), ne manuel ne de otomatik sulama islemleri gerçeklesir.
2.6/ Tüm Istasyonlarin Testi
Bu fonksiyon, kontrol cihazina bagli tüm istasyonlari 2-dakikalik döngüleri kullanarak test eder ve sulama programinizin düzgün çalistigini kontrol etmenize olanak tanir.
Daha sonra devir testini baslatmak için tusuna basiniz.
Geçmis istasyondaki sulama tamamlanmadan diger istasyona geçmek için tusuna basiniz.
Test periyodu sirasinda « TEST » ve kalan sulama zamani ekranda seçmeli olararak görünecektir.
Testi durdurmak için tusuna basiniz.
2.7/ Sistem Açik/Kapali
Görev modu, programlanmis sulamanin yapilmasini saglayan “Açik“
tir.
Sulamayi ( Yagmurlu hava kapatmasi ) , ayarlanmis sulama programini degistirmeden durdurabilirsiniz.
Sulama basligi üzerinde yanip sönen AÇIK ve KAPALI ibaresi ekranda görünür.Sulamayi önlemek için tusuna basiniz.
Imleç yanip sönmeyi durdurur. tusuna defalarca basarak menüyü geçerseniz, birisi disinda tüm yanip sönmeyen imleçleri ekranda görebilirsiniz.
Otomatik veya manuel hiçbir sulama yapilamayacaktir.
Sulama moduna geri dönmek için yukaridaki ekranda yanip sönen imleç görünene kadar tusuna basiniz.Simdi tusuna basiniz. Imleç kaybolur.
ARIZA GIDERMEK
Belirti Muhtemel Sebep
Istasyon çalismiyor
• 9V latching solenoid kullanildigindan emin olun.
• Elektrik baglantisini kontrol edin.
• Istasyon için sulama zamani girilmemis.
• Sensör sulamayi önlüyor.
• Belirtilen istasyona baslangiç saati girilmemis.
•
Bu istasyon için mevsim ayari %0 olarak ayarlanmisPilleri kontrol cihazindan çikariyorum ancak sulama devam ediyor.
• Pilli kontrol cihazlari itisle
çalisirlar.Sulamayi durdurmak için elektrikli vana kapanma itisi almaya ihtiyaç duyar.Pilleri çikarmak kontrol cihazinin kapanma itisi göndermesini önler..
TEKNIK DESTEK
Eger kontrol cihazinizdaki problemi çözemiyorsaniz, yetkili Rain Bird satis sonrasi servisine basvurunuz.
Daha detayli bilgi için lütfen : Rain Bird Turkey
Istiklal Mahallesi
Alemdag Caddesi, No 262 81240 Ümraniye Istanbul TÜRKIYE
Telefon : (90) 216 443 75 23 Faks : (90) 216 461 74 52
GARANTI
3 yillik Rain Bird garantisi bu ürünü kapsar. Daha detayli bilgi için lütfen çim katalogumuza basvurunuz.
AVRUPA DIREKTIFLERINE UYUMLULUK DEKLERASYONU
WP tip cihazin (sulama kontrol ünitesi) elektromanyetik uyumlulukla ilgili 89/336/CEE ve 93/317CEE sayili Avrupa Direktiflerine uyumlu oldugunu beyan ederim. WP tip cihaz pil ile çalismaktadir. WP kontrol üniteniz ile ilgili genel bilgiler terminal stripin arkasinda yer almaktadir.
Aix en Provence, 12/08/2004 General Manager
RAIN BIRD EUROPE
