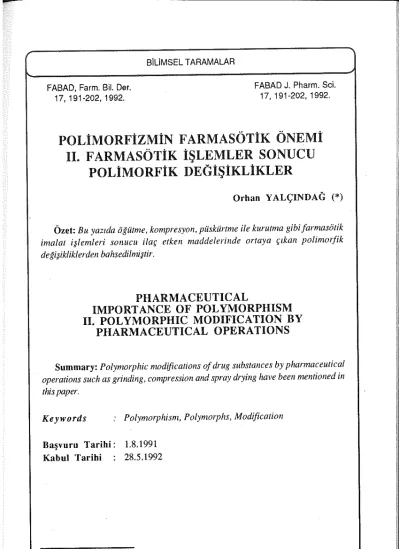

FABAD, Farm. Bil. Der.
17, 191-202, 1992.
FABAD J. Pharm. Sci.
17, 191-202, 1992.
POLİMORFİZMİN FARMASÖTİK ÖNEMİ
11. FARMASÖTİK İŞLEMLER SONUCU
POLİMORFİK DEGİŞİKLİKLER
Orhan Y ALÇINDAG (*)
Özet: Bu yaıtda ögütme, kompresyon, püskürtme ile kurutma gibi farmasötik imalat işlemleri sonucu ilaç etken maddelerinde ortaya çıkan polimoıfik degişikliklerden bahsedilmiştir.
PHARMACEUTICAL
IMPORTANCE OF POLYMORPHISM U. POLYMORPHIC MODIFICATION BY
PHARMACEUTICAL OPERATIONS
Summary: Polynwrplıic modifications of drug substances by pharmaceutical operations such as grinding, conıpression and spray drying have been mentioned in
tlıis paper.
Ke ywords Polymorplıism, Polynıorplıs, Modification
Başvuru Tarihi: 1.8.1991 Kabul Tarihi 28.5.1992
(*) P.K. 134, Kızıltoprak, 81032 - lSTANBUL.
192 YALÇINDAG
GİRİŞ (3), feııilbutazon (4, 5), sulfatiazol (6, 7), llaç imalatında uygulanan mekanik sulfametoksidiazin (8), tolubuterol HCl
işlemlerin, ilaçları kimyasal olarak boz- (9, 10), fenobarbital (il) ve asetoheksa- masa da, polimorfık olarak bozabilecek:le- mit (12) üzerinde çalışmalar yapılmıştır.
ri ve tesirlerini azaltabilecekleri son za- Üç modifıkasyonu mevcut olan ve tica- manda dikkati çekmektedir. Bu konu ile rette 11. modifikasyonu bulunan sülfani- ilgili modifikasyon değişiklikleri imalatta lamid üzerinde yapılao çalışmada, modifi-
öğütme, kompresyon ve püskürterek ku- kasyon 1 bilyalı kolloid değirmende öğü-
rutma işlemleri sonucu ortaya çıkmak- tiİimüş ve öğütülen sülfanilamit uygun
tadır. sürelerde alınıp, X-ışını difraktometrisi ile
1. Öğütme Sırasında Modifi- incelenmiştir (Şekil la, lb). Sulfanilamit modifikasyon !'in öğütülmesi işleminde,
kas yon 2. saatte modifıkasyon II'ye ait piklerin or- Öğütm_e sırasında ortaya çıkan far- taya çıkmaya başladığı ve 20 saat sonra masötik polimorfizm konusunda hemen hemen tamamen modifikasyon sülfanilamit (1), ınethisazon(2), barbital II'ye dönüştüğü görülmüştür(!).
- .,
- ---~--,. ii ,, :: ,i
i
' '
"
.. 1 11
j,,ıı.ııl
. 1' 1d 1 ı ı.
J,ıı.ıı! '
1 1"
1
1 • 1
l ı .1,,1111. 1 1 )', ~:; ;; <
"
~9 IJa-di )C~/ınp /...ın. "~K\'/::;..-.~,
Şekil la. Çeşitli Sürelerde Öğütülen Sülfanilaınit Modifikasyon l'in, Modifikasyon !!'ye Dönüşümü (!)
Öğütme Süreleri a: 2 saat b: 8 Saat c: 12 saat' d: 20 saat
o>
.
'
'
'
:,i!! i1
"
' 1 '1 i
1 1 ıi i
1 1 !
' ıl
11!
' 1 1 1d
: !
Q-~
1
IO'Lm~/mi~. '.
'.
30 ~:\'/ :12.,,A
i:
"
~" "
:;_,,
iJ·- -
Şekil lb. Sülfanilaınit Modifikasyonlarının X~Işını Difraktograınları (1) a: Modifikasyon I b: Modifikasyon il c: Modifikasyon III
Taze hazırlanmış methisazon ise,
düşük yoğunluklu, akıcılığı ve
çözünürlüğü az, absorpsiyonu zayıf bir maddedir (13). Taze öğütüldüğü zaman 10 misli çözünme hızı kazandığı ve biyoya-
rarlılığı arttığı için bir çok farmasötik formülde, taze öğütülmüş materyel halin- de kullanılır. Methisazonun öğütülmesi
sonucu ortaya çıkan kristal modifıkasyo
nu Koh Chye Lee ve ark. (2) tarafından X-
ışını difraktometresi ile incelenmiştir (Şekil 2). (Bu taze öğütülmüş ınateryel,
beklemekle yeniden orijinal kristallere
dönüşme eğilimindedir.) Bu sonuçlara göre, methisazon'un, öğütme sırasında bir kristal değişikliğine uğradığı ve sabit ol- mayan bir polimorf şekil oıtaya çıktığı anlaşılmaktadrr.
~---~
~---·
Kırınım Açısı
Şekil 2. Methisazon Modifikasyon-
larının X-Işını Difraktogramları
(2) Öğütülmemiş - - - Mikronize -.-.- Öğütülmüş
H. Kala ve ark. ise öğütme işlemi ile karbamazepinin modifikasyon değişiklik
lerini incelemişlerdir(l4). Karbamazepi- nin üç modifikasyonundan modifikasyon
!, gerek vibratör, gerekse bilyalı değirmende muhtelif sürelerde öğütülmüş
ve modifikasyon III'e dönüştüğü termoa- naliz, IR spektroskopisi ve X-ışını difrak- tometrisi ile gösterilmiştir (Şekil 3a).
Modifikasyon II ise gene vibratörde
öğütülen materyalin, 5, 60 ve 90 dakika
soırra alınmış difraktogramlarmdan anla-
şıldığı gibi, modifikasyon III'e dönüş
mektedir (Şekil 3b).
;:,_:ı dk
1 i j
' ! ! l'ı ı:
! 1 ıl ,. ! ' •
', )·,'. ı.;.t, t \ ıl
1 ~·,_,.,_/_,/ '1J'o'1.,__,v/"'ıL.'J VJL-...__
'---,-
::.;
Şekil 3a. Karban1azepin Modifikasyon I'e Vibratörde Öğütmenin Et- kisi (14)
Makoto Otsuka ve ark. öğütme srrasındaki ortam sıcaklığının indometazi- nin katı faz poliınorfik dönüşümüne tesiri üzerinde çalışmışlar ve indometazinin alfa ve teta şekillerinin +4°C'de öğütme
işleminde, kristal olmayan katı şekle
dönüştüğünü; +30°C'de öğütme işleminde ise teta şeklinin metastabl alfa şekline dönüştüğünü ve alfa şeklinin değişmeden
194
Şekil 3b. Karbamazepin Modifikasyon II'ye Vibratörde Öğütmenin
Etkisi (14)
kaldığım göstermişlerdir (15). Bu durum- dan anlaşıldığı gibi. teta şekli öğütme ile kristal olmayan katkıya dönüş-mckte.
oluşan amoıf şekil ise+ 4 °C'de modifika- syona dayanıklı olduğundan, bu
sıcaklıkiaki değişme geri dönüşümsüz ol- maktadır. Oysa 30°C'de çalışıldığında bu amorf şekil, alfa şekline kristalize olur. Bu bulgular indometazinin alfa şeklinin teta
Basınç (MPa)
10 sn.
10 % 97.0
5 % 96.4
2 % 92.2
YALÇINDAG
şekline nazaran 30°C'de öğütmeye daha
dayanıklı olduğunu göstermektedir.
2. Kompresyon Altında Modi- fikasyon
Makoto Otsuka ve ark. ( 16) klorpropa- midin polimorfik transformasyonu üzerine tablet makinası kompresyonunun mekanik enerjisinin tesirini incele-
mişlerdir. Çalışmada kullandıkları tek
zımbalı eksantrik bir tablet makinesinde lOO'er mg stabl A modifikasyonu ile me- tastabl C modifikasyonunu basmışl:ırdır.
Kompresyon işlemi 20°C'de 196 MPa
basınç altında uygulanmış ve bu kuvvet aym tablete 1-30 defa arasında tatbik edil-
miştir. Tabletler toz edilip, X-ışını difrak- tometrisi ile incelendiğinde; A ve C modi-
fikasyonlarının, mekanik enerji tesiri ile birbirlerine dönüştükleri görülmüş-tür (Şekil 4a, 4b).
H. Junginger ise komprcsyon
sırasında sülfanilamidin modifikasyon
değişikliklerini araştırmış ve 1,33 cm2'lik
zımba yüzeyi olan hidrolik preslerde, muhtelif basınç değerlerinde ve bu
basınçlarda kalma müddetleri ile, modifi- kasyon !'in, modifikasyon II'ye aşağıdaki
oranlarda dönüştüğünü saptamıştır (17):
Basınç tatbik süresi 60 sn. 600 sn.
% 98.1 % 99.8
% 98.0 % 98.8
% 93.2 % 95.2
Form A
___ ,i~'
_i __
·~·:,...
ı'ı .. ~/,_,ı~-'J, :: lı 1
-'.~~Jr;~J-J,
_;._____}~-fv\./c....'-. ..?J-..
__)~~'~l\__}l_.A-.o.,.__
! 1 '
1 l.:ompr11syon
3 kompresyo'1
__J, ___ )~'\,.j'\._/._,.__, __
ı ıu
__}..__}·""-'....-r) \j~
1Q kompresyon
30 kompresyon
ı,
1ı
1!
- - - · ' L:i__._:._/._,,~-'-·-•.)·.'·.,., ..
Form C
Şekil 4a. Konıpresyon ile Klorpropa- mit Forın A'ıun, Form C'ye
Dönüşmesi (16)
Görüldüğü gibi, modifikasyon !, 1.33 cm2 üst zımba yüzeyinde ve 600 saniye 10 MPa basınç altında hemen tamamen mo- difikasyon II'ye dönüşmektedir. Keza ek- santrik makinede, 1350 KPa basınçta, 45
! a; su:!arulamid
?.'ioC: 1
b) Sulıan::amid Mod 1 Tablet K: 1350k.p F: 3,~4cm2
c) Sulfan;ıamid MoC:: 1 Tabjet K: ZSOCic.p
F: 3,ı4cm2
d) Sul!ar.Ua;nld Mod 1 Tablet K.: 10000kp F: ı,33cm2 OHZ: 60sec
'' ''
'' "
'' ''
"
: :
:.
;,,
"
•'
"
"
25
Form C
1 kompresyon
3 ~:ompresyon . 5 korı.presyon
10 f-:ompresyon
O kompresyon
_,~vv_J...;'.J
__
1,! '
__!___,-.. :~--: '-!,__,..__,.__,
'
_)i._}l __ ._,;:_,_:'.._-,_.-'.:_'_•_
10 ıs 2~ 2; ::.~
2"'
Şekil 4b. Koınpresyon ile Klorpropa- mit Forın C'nın, Forın A'ya
Dönüşnıesi (16)
defa/dakika süratle, 3.14 cm2 üst zımba
yüzeyiyle 1.0 gram tablet basıldığında,
modifikasyon I önemli miktarda modifi- kasyon Il'ye dönüşmektedir (Şekil Sa). H.
Junginger diğer bir çalışmasında eksantrik
ı I
. 1
20 15 10
35
E:1,00 9 a-d)2x1041mp./mJn. 40KV/16mA. -2e
----- · - - - -
Şek.il Sa. Kompresyon ile Sülfanilaınit Modifikasyon I'in Modifikasyon II'ye Dönüşınesi (18)
11' [!,
!
196
1 a) Sulhıni\amld Modittkas,:ı;ı m
b) Sı.ılf2nilamld Modifikas,on !lı Tableı K: 1700kp F: 3,14cm2
:) S;.ı!fa .. :;a'Tlid ModlfikajJ".'n 111 Ta!>let
K: 2S50kp F: 3,14cm:Z
d) Sulfanila~id Modlllkas,vn 111
!(: 10000;.;p
·F. 1,33cm1 DHZ:60sec
1 1
,!
·IYALÇINDAG
1
! 1 ' '
35 E:1,00g
3o 2s ı.o 15
"
- 20
a-d) 2x1041mp./mln. 40KV/13mA
Şekil Sb. Koınpresyon ile Sülfanilaınit Modifikasyon III'ün Modifikasyon Il'ye Dönüşmesi (18)
makine ve hidrolik pres ile sülfanilamit modifikasyon III basmış ve modifikasyon Ill'ün modifikasyon ll'ye dönüşmesini in-
celemiştir (18) (Şekil Sb).
3. Püskürtmekle Kurutma
Sırasında Modifikasyon Püskürtme ile kurutmanın poliformik
değişikliklerle ilgisine dair sülfanilamit
polimorfları üzerinde yapılan çalışmalarda, üç sülfanilamit rrıodifikas
yonundan hangisinin normal şartlarda en sabit olduğu ve hangilerinin rrıetastabl olduğu. ısı-basınç diyagramı ile tesbit
edilmiştir (19). Modifikasyon il normal
şartlarda sabit şekil olup, modifikasyon 1 ve modifikasyon III metastabl modifikas-
yonlardır. Bu üç modifikasyondan modifi- kasyon ııı. modifikasyon il ve modifikas- yon I'e karşı monotrop olup, modifikas-
yon il ve modifikasyon 1 enantiotroptur- lar. Sulu metanollü sülfanilamit çözeltisinden püskürterek kurutma ile elde edilen sülfanilamidin modifikasyon I
olduğu X-ışını difraktometrisi ve DTA ile
gösterilmiştir.
Üç modifikasyonu olan sülfatiazol ti- cari maddesinin, modifikasyon 11 ve modi- fikasyon III karışımı olduğu, püskürtme ile kurutmada elde edilen sülfatiazolün modifikasyon 1 olduğu tesbit edilmiştir.
Bu modifikasyonun metastabl olduğu ve modifikasyon il ve modifikasyon III'e
dönüşmesinin çok zaman aldığı ve aylarca
sürdüğü bildirilmiştir (20).
Kloramfenikol palmitat'ın ise üç kris- tal modifikasyonu ve bir amorf şekli oldu-
ğu literatürde belirtilmektedir (21-23).
Bunlardan A ve C n\odifikasyonlannın
gaslro-intestinal kanalda az nisbette hidro- liz olduğu ve böylece yetersiz emilime yol açarak ıerapötik olarak hiç bir etki
göstermediği, sadece B modifikasyonunun
ergimiş halde iken dondurulan amorf şekli
ile terapötik etkili kan seviyeleri elde edi-
lebildiği bildirilmiştir. Kloramfenikol palmitat, kloroformda çözülüp, püskürtme sureti ile kurutulduğunda elde edilen maddenin, mikronize ticari madde olan B modifikasyonu olduğu görülmüştür(24). Diğer taraftan, çözünme
hızları için yapılan çalışmalarda
·püskürtme ile kurutma metodu ile elde edi- len maddenin, hem aynı polimorfik
yapıdaki mikronize ticari maddeden, hem de A modifikasyonundan daha yüksek çözünme hızına sahip olduğu ortaya
çıkıınlmıştır.
Beyer (25) fenobarbitalin püsküıtme
ile kurutmada polimorfik durumunu ince-
lemiş ve ~üskürtme ile kurutmada, amorf olarak elde edildiğini göstermiştir. Amorf ile kristal şekli çözünme hızlan yönünden
karşılaştınldığında, püskürtme ile kurutu- lan şeklin, % 12 daha süratle çözündüğü gösterilmiş ve 38'er sıçan üzerinde yapılan
fannakolojik deneylerde narkoz meydana getirme süresi, kristal fenobarbitalde orta- . lama 25.42 dakika, püskürtme ile kurut- ma sureti ile elde edilmiş fenobarbitalde 19.44 dakika bulumnuştur.
Ticari fenilbutazonun delta şekli olduğu bilinmektedir. Alfa fenilbutazo- nun, 2-propanol içindeki delta fenilbuta- zon çözeltisinin su ile bulanıklığa kadar mualemesi ile; beta fenilbutazon'un ise, etanoldek:i delta fenilbutazon çözeltisinin
soğuk suya dökülmesi ve iyice
karıştırılması ile elde edildiği Y. Matsuda
tarafından belirtilmiştir (26). Çalışmada
10 gram ticari fenilbutazon 200 mi. meti- len klorürde çözülüp küçük bir püskürtme
kuıutması cihazında, kurutma odacığı iç sıcaklıkları 120°C, J00°C, 80°C, 70°C, 60°C, 40°C, 30°C; çalışma sırasında çıkış sıcaklıklan 64-27°C olmak üzere kurutu- larak yedi numune hazırlanmış ve bun-
ların X-ışını difraktogramları incelen-
miştir. Yedi sıcaklıkta püskürtülerek kurutulan,numunelerin X-ışını difrak- siyon örnekleri ile kristal modifıkasyonla
ra ait olanlar karşılaştırmalı incelen- diğinde, 30°C'de püskürtme ile kurutulan fenilbutazonun yeni bir kristal şekil olan epsilon şekli, 120°C'de kurutularak elde edilen numunenin, delta modifikasyonu
olduğu; l00°C'de püskürtme ile kurutula- rak elde edilen numunenin daha çok delta ve beta şekillerinin karışımı olduğu, 80°C ve 70°C'de püskürtme ile laırutulan numu- nelerin, delta, beta ve epsilon modifika-
syonlarının bir karışımı olabileceği anlaşılmıştır.
Püskürtme ile kurutulan numunelerin DTA eğrileri incelendiğinde ise, 120°C ve 100°C'de kurutulan numuneye ait termog-
ramın delta modifikasyonuna, 30°C ve 40°C'de kurutulan numuneye ait termog-
ramların epsilon modifikasyonuna ait ol-
dukları anlaşılmaktadır (Şekil 6a, 6b).
60°C, 70°C ve 80°C'de kurutulan numune- lerin termogramları ise, bu sıcaklıklarda
elde edilen fenilbutazonun tek bir modifi- kas-yona ait olmayıp, modifikasyon
karışım-lan olduklarını göstermektedir.
Keza çeşitli sıcaklıklarda kurutulan fe- nilbutazon numunelerinin elektron mik-
- - - -
198 YALÇINDAG
Form o
Form s
o x
• Form 4
' •
Form co o z •
90 100 110
SICAKLIK • "C
Şekil 6a. Fenilbutazon Modifikasyonlannın DTA Termogramları (26)
o
~
g ffi
"
SICAKLIK. °C 100 110Şekil 6b. Püskürtıne ile Kurutulmuş Fenilbutazon Örneklerinin DTA Termogramları (26)
1
j
J 300o J 8 z
~ ~.
'"
'"
Şekil 6c. Püskürlme ile Kurutulmuş Fcnilbutazon Örneklerinin Elektron Mikrograflan (26) a: 120"C b: 80"C c: 60'C d:30"C
'·'
,..
• j
J"
8 J
(l'. 0.4
z o :ı. 2
'·'
A
t (saatl t (dal: i > a ı
Şekil 6d. Püskürtme ile Kurutulmuş Fenilbutazon Örneklerinin
Çözünürlük (A) ve Çözünıne Hızlarının (B) Karşılaştırılınası (26) (9) fomı O; (il). form~; (A.)120°C'de kurutulmuş (,6.), 80°C'de kuıutulnıuş (0) 30°C'de kurutulmuş
o
200
rograflan incelendiğinde, her sıcaklık dere- cesinde kristal yapısının farklı olduğu açıkça görülmektedir (Şekil 6c).
Bu numunelerin çözünürlük profilleri ve çözünme hızlan karşılaştırıldığında, en yüksek in vitro yararlığın 30°C'de püskürterek kurutma ile elde edilen epsi- lon modifikasyonuna ait olduğu görül-
mektedir(Şekil 6d). Ticari fenilbutazon'un delta modifikasyon olduğu bilindiğine
göre, bu bulgulara göre ticarette bulunan fenilbutazonun en az çözünme hızına
sahip olduğu sonucuna varılmaktadır.
TARTIŞMA VE SONUÇ
Haçların polimorfizmi, sık rastlanılan
bir haldir. Laszlo Borka ve arkadaşlarının
literatürleri ile birlikte yayınladıkları kris- tal polimorfizmi tesbit edilen 470 kadar madde ile USP XXI'de tablet monografile- rinde geçen etken maddelerin isimlerine
bakıldığında, USP XXI'deki çözünme testi verilen tablet monograflannm
yaklaşık % 40' mm polimorfizm gösteren ilaçlara ait olduğu görülmektedir (27).
Borka aynı şekilde Avrupa Farmakopesin- de yeralan 82 maddenin polimorfizm
gösterdiğini belirtmiştir (28).
Farmasötik maddelerin polimorfları arasında fiziksel bakımdan ne kadar çok farklar olduğu; ilaç etken maddelerinin
öğütme, kompresyon, püskürtme sureti ile kurutma gibi enerji tatbiki sırasında
modifikasyon değişikliklerine uğradığı;
bir ilacın muhtelif modifikasyonlarının,
çözünme hızları ve neticede biyoya-
rarhlıklarının ne kadar farklı olduğu gibi hususlar ilaçlarda polirnorfizmin önemini
YALÇINDAG
açıkça ortaya çıkarmakta ve bilhassa
biyoyararlanım araştırmalarında tam ol- mayan biyoyararlanırn görüldüğünde, par- tikül büyüklüğü vb. faktörler yanında,
etken maddenin biyoyararlılığı iyi ol-
e mayan bir modifikasyon olup olmadığı
sorusunu gündeme getirmektedir.
KAYNAKLAR
1. Junginger, H.; "Modifikationsum- wandlungen durch mechanische Bearbeitung" Deutcsh. Apot. Zıg c
116, 1880-1883, 1976.
2. Lee, K.C., Hersey, J.A.; "Crystal Modification of Methisazone by Grinding" Jc Pharnı. Pharmacol. 29, 249-250, 1977.
3. Segikuchi, K., Kante, M., Nakarnu- ra, M., Tsuda, Y.; "Dissolution Be- haviour of Solid Drugs V. Determi- nation of the Transition Temperature and Heat of Transition.Between Bar- bital Polymorphs by Initial Dissolu- tion Rate Measurement11 Chem.
Pharmc Bu/l. 23 (6) 1347-1352 (1975).
4. İbrahim, H.G., Pisano, F., Bruno, A.; "Polymorphism of Phenybuta- zone: Properties and Compressional Behaviour of Crystals" J. Pharm.
Ser 66, 669-673, 1977.
5. Taladkar, M.D., Carless, J.L., Sum- mers, M.P.; "The Effect of Poly- morphism, Partide Size and Com- pression Pressure on the Dissolution Rate of Phenylbutazone Tablets" J.
Pharm. Pharmacol. 35, 208-214, 1983.
· 6. Lagas, M., Lerk, C.F.; "The Poly- morphism of Sulphathiazole" lnt. J.
Pharm. 8, 11-24, 1981.
7. Sekiguchi, K., Shiro!ani, K.; "Size Reducibility of Sulfathiazole by Heat Transition aııd Subsequeııt
Ball-Milling" Chem. Plıarm. Bu//
28(11) 3203-3209, 1980.
8. Moustafa, M. A., Ebian, A.R., Kha- lil, S.A., Motawi, M.M.; "Sul- phamethoxydiazine Crystal Fonn"
J. Plıarm. Pharmacol. 23, 868-874, .1971.
9. Harada., Y., Saito, M.; "Studies on the Relationship betweeıı Physico- Chemical Properties and Crystalline Fonns of Tolbuterol HCI ll. Crystal Structure Analysis of Four Crystal- line Forms of Tolbuterol HCI"
Chem. Pharm. Bul/ 30 (7) 2301- 2312, 1982.
10. Saito, M., Yabu, H., Yamazaki, M., Matsumuru, K., Kato, H.; "Studies on the Re!ationship Between Phy- sicochemical Properties and Crystal·
Forms of Tolbutero!HCI. l. Poly- morphism of Tolbuterol HCl"
Chem. Pharm. Bul/. 30 (2) 652-658, 1982.
1 !. Herrman, J .; "Modifikationsum- wandlung von Phenobarbital durch Mahlprozesse" Dip/onıarbeit S. 44 Halle, 1983.
12. Graf, E., Beyer, C., Abdullah, O.;
"On the Polymorphism on Aceto- hexarnide. Preparation, Characteriza- tion, lnterconvertion, Thermody-
namics and in Vivo Activity"
Pharm. Ind. 46, 955-959 (1984). in:
CA 102: 50807p, 1985.
13. Axon, A.; "Presantation ofMethisa-
zone(aıı Antiviral Chemical) as a Medicine for Oral Administralion" J.
Mond. Pharm. 15 (4) 221-232 (1972) in CA 79, 57637y, 1973.
14. Kala, H., Haack, U., Wenzel, U., Zessin, G., Pollandt, P.; "Modifika- tionsumwandlungen des Carbamaze- pins durch Malılprozesse" Plwrmaıie
41(il)777-781, 1986.
15. Otsuka, M., Matsumoto, T., Kane- niwa, M.; "Effect of Environmental Temperalure on Polymorphic Solid- State Transfonnation of lndometha- cine During Griding" Clıem. Pharnı..
Bul/. 34 (4) 1784-1793, 1986.
16. Otsuka, M., Matsumoto, T., Kane- niwa, M.; "Effect of Mechanical En- ergy of Mulıi-Tabletting Compres- sion on the Polymorphic Transformation of Chlorpropamide"
J. Pharm, Pharmacol. 41, 665-669, 1989.
17. Junginger, H.; "Modifikationsum- wandlungen Durch Mechanische
Bearlıeitung" Pharm. lnd. 38 (8) 724- 728, 1976.
18. Junginger, H.; "Sprühtrocknung Polymorpher Arzneistoffe. 5. Mitt."
Pharm. lnd. 39 (1) 68-71, 1977.
19. Burger, A., "Polymorphism of Sul- fanilamide" Sci. Pharnı. 41(4)290- 294 (1973) in CA 80:87457 c, 1974.
202
20. Mesley, R.J. "The Polymorphism of Sulphathiazole" J. Pharnı. Plıar
maco/. 23, 687-694, 1971.
21. Almirante, L., De Cameri, i, Coppi, G.; Relation Between Therapeutic Activity and Crystalline or Amor- phous States of Chloramphenicol Stearate" llFarmııco Ed. Prat. 15, 471- 482 (1960) in CA 55, 905a, 1%1.
22. Maruyama, M., Hayashi, N., Kishi, M.; "Deteımination of alfa and beta Forms of 1-Chloramphenicol Palmi- tate" Takanıine Kenkyusho Nenıpo
13, 176-181(196l)inCA56:11708 d, 1961.
23. Aguiar, A.J., Krc, J., Kinkel, A.W., Samyn, J.C., "Effect of Polymor- phism on the Absorption of Chlo- ramphenicol Palmitatc" J. P lıarnı.
Sci. 56 (10) 847-853, 1967.
YALÇINDAG
24. Junginger, H.; "Sprühtrocknung Polymorpher Arzneistoffe. 3. Mitt"
Phamı. Ztg. 121, 1107-1110, 1976.
25. Beyer, C.; "Sprühtrocknung Poly- morpher Arzneistoffe anı Beispiel Phenobarbital" Acta Pharnı. Teclı
nol. 27 (1) 61-63, 1981.
26. Matsuda, Y .. Kawaguchi, S., Ko- boyashi, H., Nishijo, J.; "Physico- chemical Characterization of Spray- Dried Phenylbutazone Polymorphs"
J. Plıarnı. Sci. 73 (2) 173-179, 1984.
27. Borka, L., Haleblian, J.K.; "Crystal Polymorphism of Pharmaceuticals"
Acta Pİıarnı. Jugosl. 40, 71-94, 1990.
28. Borka, L. "Review on Crystal Poly- morphism of Substances in the Eu- ropean Pharmacopoeia" Pharnı. Acta Helv. 66 (!) 16-22, 1991.
