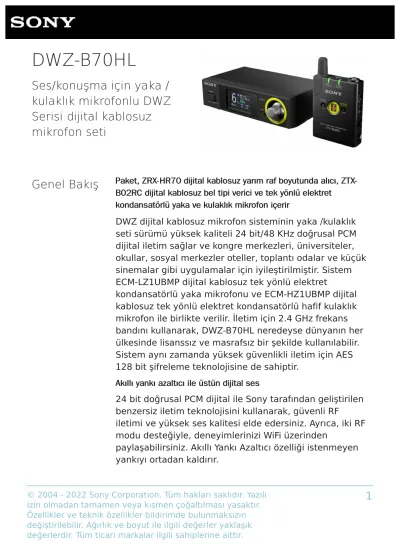

DWZ-B70HL. Ses/konuşma için yaka / kulaklık mikrofonlu DWZ Serisi dijital kablosuz mikrofon seti. Genel Bakış

DWZ-B70HL

Ses/konuşma için yaka / kulaklık mikrofonlu DWZ Serisi dijital kablosuz mikrofon seti

Genel Bakış

Paket, ZRX-HR70 dijital kablosuz yarım raf boyutunda alıcı, ZTX-Paket, ZRX-HR70 dijital kablosuz yarım raf boyutunda alıcı, ZTX- B02RC dijital kablosuz bel tipi verici ve tek yönlü elektret

B02RC dijital kablosuz bel tipi verici ve tek yönlü elektret kondansatörlü yaka ve kulaklık mikrofon içerir

kondansatörlü yaka ve kulaklık mikrofon içerir

DWZ dijital kablosuz mikrofon sisteminin yaka /kulaklık seti sürümü yüksek kaliteli 24 bit/48 KHz doğrusal PCM dijital iletim sağlar ve kongre merkezleri, üniversiteler, okullar, sosyal merkezler oteller, toplantı odalar ve küçük sinemalar gibi uygulamalar için iyileştirilmiştir. Sistem ECM-LZ1UBMP dijital kablosuz tek yönlü elektret

kondansatörlü yaka mikrofonu ve ECM-HZ1UBMP dijital kablosuz tek yönlü elektret kondansatörlü hafif kulaklık mikrofon ile birlikte verilir. İletim için 2.4 GHz frekans bandını kullanarak, DWZ-B70HL neredeyse dünyanın her ülkesinde lisanssız ve masrafsız bir şekilde kullanılabilir.

Sistem aynı zamanda yüksek güvenlikli iletim için AES 128 bit şifreleme teknolojisine de sahiptir.

Akıllı yankı azaltıcı ile üstün dijital ses Akıllı yankı azaltıcı ile üstün dijital ses

24 bit doğrusal PCM dijital ile Sony tarafından geliştirilen benzersiz iletim teknolojisini kullanarak, güvenli RF

iletimi ve yüksek ses kalitesi elde edersiniz. Ayrıca, iki RF modu desteğiyle, deneyimlerinizi WiFi üzerinden

paylaşabilirsiniz. Akıllı Yankı Azaltıcı özelliği istenmeyen yankıyı ortadan kaldırır.

Özellikler

Üstün dijital ses kalitesiÜstün dijital ses kalitesi

Yüksek kaliteli 24 bit doğrusal PCM dijital iletim bozulmamış ses ve 10 Hz ila 22 kHz arasında geniş frekans aralığı sunar. Bu paketler sıkıştırıcıya gerek olmadan tasarlandıkları için geleneksel analog kablosuz sistemlerde görülen ses performansı bozulması

engellenmiştir.

Güvenli iletim için iki RF modu Güvenli iletim için iki RF modu

DWZ Serisi iki seçilebilir RF modu sunar. Tek yapmanız gereken gerçek 2,4 GHz RF ortamınıza uyan bir tanesini seçmek:

Geniş Bant Atlama modu

Bu mod WiFi gibi aynı ortamda kullanılan diğer kablosuz ekipmanlara girişimi azaltır. Radyo frekansı hakkında gelişmiş teknik bilgiye ihtiyaç yoktur. Geniş Bant Atlama modu daha güvenli iletim için ayrıca ek hata düzeltmeyi destekler*1.

Dar Bant Atlama modu

Bu mod diğer cihazlardan girişimi engellemeye yardımcı olur – örneğin, aydınlatma kontrolünde sıkça kullanılan 2,4 GHz kablosuz uzaktan kumandalar. Böylece çoklu kablosuz sistemler eşzamanlı olarak kullanıldığında frekanslar koordine edilebilir*2.

*1 Ses geciktirme: Yaklaşık 6 ms

*2 Ses geciktirme: Yaklaşık 3 ms Akıllı Yankı Azaltıcı özelli

Akıllı Yankı Azaltıcı özelliğii

Sony Akıllı Yankı Azaltıcı yüksek performanslı DSP ve dayanılmaz hale gelmeden önce yankıyı ortadan

kaldırmak üzere tasarlanmış Sony’nin benzersiz algoritmalarıyla istenmeyen yankıyı (uğultu) bastırır.

1024 banda kadar bastırma filtresiyle gerçek zamanlı olarak sürekli otomatik arama yapılır ve yankı ortadan kaldırılıp orijinal sinyalin bozulması önlenerek

sunucuların, vokalistlerin ve izleyicilerin keyfini süreceği yüksek kaliteli ses elde edilir. Yankı azaltma filtresinin uygulanacağı ses çıkışlarını istediğiniz gibi seçebilirsiniz – örneğin, işlenmiş ses kontrol hoparlörlerine verilirken orijinal ses ana PA sistemine çıkış verebilirsiniz.

Sabit iletim Sabit iletim

Alımdaki girişimler (sinyal düşmesi) kablosuz mikrofon iletim sistemlerinde sorun olabilir. DWZ Serisi ile sinyal düşmeleri en aza indirilir. Alan çeşitliliği alım sistemi kullanarak, çift anten girişleri / alım devreleri sayesinde sabit iletim sağlanır. Bunlar sinyalleri iki farklı yoldan alır ve çıkış için daha güçlü olan RF sinyalini otomatik olarak seçer.

Yüksek güvenlikli iletim Yüksek güvenlikli iletim

ZTX-HR70 iletilen sinyallerin güvenliğini sağlamak ve başkaları tarafından kesilmesini engellemek için AES 128 bit standart şifreleme teknolojisini sunar. Şifreleme

özelliğini kullanan kullanıcıların gizli bilgilerinin kesilebileceğinden endişe etmelerine gerek kalmaz.

Geni

Geniş, renkli LCD, renkli LCD

ZRX-HR70 yarım raf boyutunda alıcı, seçilen kanal,

sinyal, beş bantlı dijital dengeleyici, ses seviyesi ve iletici pil ömrü durumunu detaylı olarak göstermek için geniş, renkli LCD ekrana sahiptir.

Hızlı ve kolay kurulum Hızlı ve kolay kurulum

Net Kanal Tarama ve En İyi Kanalı Seçme özellikleriyle, ZRX-HR70 yarım raf boyutunda alıcı kullanılmayan

kanalları algılar ve hızlı ve kolay sistem kurulumu için en uygun kanalı otomatik olarak seçer.

Kablolu / kablosuz sorunsuz kullanım Kablolu / kablosuz sorunsuz kullanım

ZRX-HR70 kablosuz ton kullanırken kabloluyu simüle etmek için Kablolu Ton Üretici özelliğine sahiptir. Kablolu ve kablosuz arasında geçiş yaparken amplifikatörünüzün dengeleyici ayarlarını değiştirmenize gerek kalmaz.

İstediğiniz kablolu tonu ayarlamak için tek yapmanız gereken ZRX-HR70 ekranında Kablolu Ton Üretici menüsünde kurulum yapmak.

Be

Beş bant dengeleyici bant dengeleyici

Yarım kabin genişliğindeki ZRX-HR70 alıcıdaki beş bant dijital dengeleyici ile el mikrofonunuzun ses özelliklerini istediğiniz gibi kolayca ayarlayabileceksiniz.

Kanal arayıcı çıkı

Kanal arayıcı çıkış arabirimi arabirimi

Ayarlama için kanal arayıcı mevcuttur. ZRX-HR70 ayrıca kapatılacak konnektörleri seçebilmeye yarayan iletici kapatma seçeme aracına sahiptir.

Sökülebilir çubuk antenli, rafa monte, yarım raf boyut 1U Sökülebilir çubuk antenli, rafa monte, yarım raf boyut 1U

ZRX-HR70, isteğe bağlı RMM-HRD1 kabine montaj kitiyle monte edilebilir.

Arabirim çe

Arabirim çeşitliliitliliğii

ZRX-HR70, 3 yönlü paralel ses çıkışı, ¼” TS ses (x2) ve dengeli XLR (x1) sunar.

Kulaklık ve yaka mikrofonları Kulaklık ve yaka mikrofonları

DWZ-B70HL paketi iki tip mikrofon içerir. ECM-HZ1UBMP uzun süreli takıldığında rahat ve sorunsuz olmanızı

sağlayan tek yönlü elektret kondansatörlü hafif bir kulaklıktır. Kulağı saran tasarımı sol veya sağ kulağınıza takabilmenize imkan verir. ECM-LZ1UBMP sunumlar, toplantılar ve konferanslar gibi ticari ses uygulamaları

için ideal bir tek yönlü elektret kondansatörlü yaka mikrofonudur.

Sa

Sağlam metal gövdelam metal gövde

ZTX-B02RC güçlü ve dayanıklı metalden yapılmıştır.

Metal yapı zorlu kullanım koşullarında güvemle kullanımı destekler.

Kolay kullanım Kolay kullanım

ZTX-B02RC sessize alma veya talk-back uygulamaları için buton anahtara sahiptir.

İki AA pille çalıki AA pille çalıştırma ve temassız tırma ve temassız şarj olma özelliarj olma özelliğii

ZTX-B02RC temassız şarj olma özelliğine sahip AA pillerle çalışır (isteğe bağlı BC-DWZ1 pil şarj cihazıyla).

Teknik Özellikler

İletim Bölümü

İletici Tipi Kutulu

Anten Tipi Dahili tek kutuplu anten Emisyon Tipi F1D ve F1E

Modülasyon

Yöntemi GFSK

Taşıyıcı Frekansları

2402,0 MHz - 2478,5 MHz

Ch1: 2402/2478,5 MHz

Ch2: 2421,5/2472,5 MHz

Ch3: 2427,5/2475,5 MHz

Ch4: 2424,5/2446,5 MHz

Ch5: 2449,5/2469,5 MHz

Ch6: 2405/2452,5 MHz

Ch a: 2469,5/2474/2478,5

MHz

Ch b: 2442,5/2447/2451,5 MHz

Ch c: 2415,5/2420/2424,5 MHz

Ch d: 2456/2460,5/2465 MHz Ch e: 2429/2433,5/2438 MHz Ch f: 2402/2406,5/2411 MHz RF Güç Çıkışı 10 mW (e.i.r.p.)

Kullanılan RF Bant

Genişliği 2,5 MHz

Alma Bölümü

Alıcı Tipi Kabin montajı (Yarım/1 kanal) Alım Tipi Alan çeşitliliği

Anten Tipi Harici çubuk anten

Alma Frekansları

2402,0 MHz - 2478,5 MHz Ch1: 2402/2478,5 MHz Ch2: 2421,5/2472,5 MHz Ch3: 2427,5/2475,5 MHz Ch4: 2424,5/2446,5 MHz Ch5: 2449,5/2469,5 MHz Ch6: 2405/2452,5 MHz Ch a: 2469,5/2474/2478,5 MHz

Ch b: 2442,5/2447/2451,5 MHz

Ch c: 2415,5/2420/2424,5 MHz

Ch d: 2456/2460,5/2465 MHz

Ch e: 2429/2433,5/2438 MHz

Ch f: 2402/2406,5/2411 MHz

RF Hassasiyeti 24 dBμV veya daha az

Anten Bölümü

Giriş bağlantısı BNC-R, 50 Ω (x2)

Ses Bölümü

Kapsül Tipi Elektret kondansatör

Yönlülük Tek yönlü

Giriş bağlantısı 3 kutuplu kilitlenen mini fiş

Giriş Direnci

1,8 k ohm veya daha fazla (MIC girişi) / 1 M ohm veya daha fazla (INST girişi) Referans Giriş

Seviyesi

MIC: -58 dBu

INST/LINE: -28 dBu (azaltıcı seviyesi 0 dB olduğunda) Maksimum Giriş

Seviyesi

MIC: -22 dBu

INST/LINE: +8 dBu (azaltıcı seviyesi 0 dB olduğunda) Ses Azaltıcı Ayar

Aralığı 0/10/20 dB

Frekans Yanıtı

İletim: 10 Hz - 22 kHz

Kulaklık Mikrofonu: 60 Hz - 18 kHz

Yaka Mikrofonu: 60 Hz - 18 kHz

Dinamik Aralık MIC: 102 dB (A ağırlıklı)

INST/LINE: 98 dB (A ağırlıklı)

Bozulma (T.H.D) %0,03 veya daha az (-38 dBu, 1 kHz giriş)

Ses Gecikmesi

Dar bant modu: Yaklaşık 3 ms/Geniş bant modu: Yaklaşık 6 ms (İletici ve Alıcı)

Analog Çıkış

XLR-3-32, dengeli (x1) Ses jakı, dengesiz (x2) Maksimum çıkış seviyesi -Dengeli Çıkış

MIC: -22 dBu LINE: +24 dBu

-Dengesiz Çıkış: +8 dBu Referans çıkış seviyesi -Dengeli Çıkış

MIC: -58 dBu LINE: -12 dBu

-Dengesiz Çıkış: -28 dBu

Diğer Ekipmanlar

Ekran LCD

Genel

Güç Gereksinimleri

ZTX-B02RC: 3,0 V DC (iki LR6 (AA boy) alkali kuru hücreli pil)

ZRX-HR70: Harici DC girişi: 12 V DC

Yaklaşık 10 saat kesintisiz

Pil ile Çalışma Süresi

kullanım (25°C (77°F) ortam sıcaklığı, Sony LR6 (AA boy) alkali kuru hücreli pil)

Çalışma sıcaklığı 0°C - 50°C 32°F - 122°F Saklama/Nakliye

sıcaklığı

-20°C - +60°C -4°F - +140°F

Boyutlar*

ZTX-B02RC: 63 × 87 × 20 mm (2 1/2 × 3 1/2 × 13/16 inç) (g/y/d) (anten hariç) ZRX-HR70: 168 × 44 × 96 mm (6 5/8 × 1 3/4 ×3 7/8 inç) (g/y/d)

Ağırlık

ZTX-B02RC: Yaklaşık 162 g (5,7 oz) (piller dahil)

ZRX-HR70: Yaklaşık 510 g (1 lb 2,0 oz)

Aksesuar yelpazesi

Tek Yönlü Yaka Mikrofonu (1) Tek Yönlü Kulaklık Mikrofonu (1)

Mikrofon tutucu klips (1) Kablo klipsi (1)

Rüzgar siperliği (1) Kemer klipsi (1)

Kemer klipsi vidası (1) Anten (2)

AC adaptörü (1)

Hızlı Başlangıç Kılavuzu (1) Kullanmadan Önce (1) CD-ROM (1)

BC-DWZ1

RMM-HRD1

İsteğe Bağlı

Aksesuarlar SAD-HZ1B AD-RX7

ECM-HZ1UBMP ECM-LZ1UBMP

Notlar

Notlar * Boyut değerleri yaklaşık değerlerdir.
