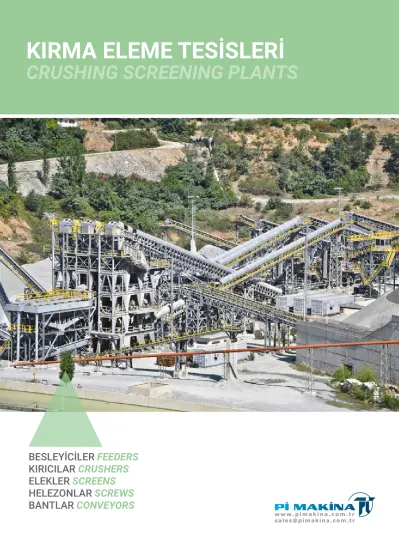

CRUSHING SCREENING PLANTS
CAPABILITY STRENGTH
ENDURANCE
KABİLİYET
DAYANIKLILIK
GÜÇ
Dünyanın sayılı, Türkiye’nin en büyük Kırma Eleme Tesislerini kurmuş olan Pi Makina, yarım asırlık tecrübesi ile taşı uygarlığa dönüştüren makinalar üretiyor. Beton santralleri ve beton pompalarının yanı sıra bu tesislerde kullanılan taşları işlemek için besleyiciler, kırıcılar, elekler, helezonlar ve bant konveyorler
gibi her türlü Kırma Eleme Tesisi ekipmanını sağlayarak müşterilerine komple çözüm önerileri sunuyor.
With half century of experience , PI MAKINA has installed the World’s leading and Turkey’s largest Crushing - Screening Plants and continues to produce machines that converts the stone to civilization.
Addition to concrete batching plants and concrete pumps,Pİ MAKİNA also provides complete professional solutions such as feeders as crushers, screens, screws and belt conveyors for the
w w w . p i m a k i n a . c o m . t r sales@pimakina.com.tr
Ankara’da toplam 500.000 m2’lik açık ve kapalı üretim alanlarına sahip Pi Makina, yaklaşık 1000 personeli ile bölgesinde lider bir kuruluş olarak modern ve yenilikçi birçok iş kolunu aynı çatı altında toplamıştır. Proje, Ar-Ge, Test ve Kalite kontrol departmanları, Cnc işleme, Talaşlı imalat, Isıl işlem, Boyama ve Kumlama merkezleri öne çıkan birimlerdir. Kalite politikasının da öngördüğü gibi sürekli iyileştirme yaklaşımıyla gelişmiş teknoloji kullanıp, zamanında ve kaliteli üretim yaparak müşteri memnuniyeti sağlanmaktadır. Beton santrallerinden beton pompalarına, kule vinçlerden kırma eleme tesislerine, kazıcı yükleyicilerden ekskavatörlere… güçlü, verimli ve güvenilir iş ve inşaat makinaları ile projenizi tam zamanında ve düşük maliyetlerle tamamlamaktadır. Ayrıca satış sonrası hizmetler ile sadece Türkiye’de değil dünyanın bir çok ülkesinden müşterilerine 7/24 servis ve yedek parça hizmeti sunmaktadır.Pi Makina size işinizi zamanında ve belirlediğiniz bütçe dahilinde bitirmeniz için, etkili, güçlü ve güvenilir iş ve inşaat makinaları üretiyor. Beton santrallerinden, beton pompalarına, kule vinçlerden kırma eleme tesislerine, kazıcı yükleyicilerden ekskavatörlere...
“Pi Makina sizin için Çalışan makinalar üretiyor…”
ABOUT US
FACTORY 1 FACTORY 2
FABRİKA 1 FABRİKA 2
Pi Makina has been proudly and manufacturing a broad range of products and providing high quality services in construction machinery over 40 years. We have accomplished a remarkable achievement in offering better solutions for customers business needs. In our 500.000 sqm manufacturing plant, located in Ankara, Pi Makina employes around 1000 personnel. Our facility is a pioneer in the area by offering multiple, modern and innovative solutions under same roof. The prominent units are Project and R&D departments, CNC Machinery Center, Heat Treatment Center, Test Centers, Sand Blasting, Paint Drying Unit, Total Quality Control Unit. After sale service offers 7 days and 24 hours service and spare parts in Turkey as well as various countries around the World.
Whenever you use Pi Makina construction equipment, you get efficient, powerful and reliable machines that help you accomplish any task within budget and on time. From concrete plants to concrete pumps, tower cranes to crushing plants, backhoe loaders to excavators..
“Pi Makina has the products that Works for you…”
HAKKIMIZDA
BESLEYİCİLER
FEEDERS
Besleyiciler, kırıcı ve eleklere düzenli malzeme iletilmesini sağlamakta ve bu sayede makinaların performansını artırmada yardımcı olmaktadırlar.
Titreşimli besleyiciler birbirine zıt yönde çalışan iki adet eksantrik mil sayesinde oluşan doğrusal hareketle malzemeyi ileriye taşırlar. Eksantrik ağırlıkların frekans ve genlikleri ayarlanarak, besleme kapasiteleri değiştirilebilir. Üzerinde bulunan ızgaralar yardımıyla ayarlanan by-pass sistemiyle tesis
kapasitesini arttırır, önündeki kırıcı parçalarının aşınma miktarlarını azaltır.
Ayrıca kırıcı üstü bunkerlerimizle birlikte kullanılan bunker altı titreşimli besleyiciler de ürün gamımızda bulunmaktadır.
Feeders, provides continuous materials to crushers and screens. In this way, it helps to improve the performance of the machines. Vibrating feeders carry materials forward with linear movements of two
camshafts which are running opposite directions. Feeding capacities can be changed with adjusting the frequency and amplitude of camshafts. The by-pass system created with grids set on the plants helps increase the capacity of the plant while reducing the corrosion of crusher parts. Under hopper
feeders are also available in our product portfolio.
TİTREŞİMLİ BESLEYİCİLER VIBRATING FEEDERS
Pi Vib 150 Pi Vib 250 Pi Vib 350 Pi Vib 450
50-100 100-200 200-300 300-400
Kapasite (ton/saat) Capacity (ton/hour)
11/1500 22/1500 30/1500 30/1500
Güç (kw/rpm)
Power Required (kw/rpm)
5 15 30 35
Hazne Kapasitesi (m3) Hopper Volume (m3)
6200 10400 15700 21800
Ağırlık (kg) Weight (kg)
2500 3000 4200 5000
Uzunluk (mm) Length (mm)
600 900 1200 1200
Genişlik (mm) Width (mm)
Pi TB 5010 Pi TB 7010 Pi TB 9010
50-100 100-200 200-300
Kapasite (ton/saat) Capacity (ton/hour)
1/1000 2/1000 2/1000
Güç (kw/rpm)
Power Required (kw/rpm)
700 1300 1500
Ağırlık (kg) Weight (kg)
1000 1300 1500
Uzunluk (mm) Length (mm)
500 700 900
Genişlik (mm) Width (mm)
BUNKER ALTI BESLEYİCİLER
UNDER HOPPER FEEDERS
KIRICILAR
CRUSHERS
Kırılacak malzemenin boyutuna, kapasitesine ve sertliğine uygun olarak çok çeşitli kırıcılarımızla müşterilerimize her türlü çözümü üretebilmekteyiz. Birincil ( Primer ), İkincil ( Sekonder ) ve Üçüncül
( Tersiyer ) olarak gruplandırabileceğimiz kırıcılarımızı kullanarak, 1000 mm boyutlarındaki kırılacak malzemeleri mikron boyutlarına indirilebilmekteyiz.
We offer different solutions to our customers with a wide range of crushers according to the capacity, solidity and size of the materials to be crushed. Our Primary, Secondary and Tertiary Crushers can
reduce material sizes from 1000 mm to 1 micron.
ÇENELİ KIRICILAR
Pi CK 600
Birincil/Primer Birincil/Primer Birincil/Primer Birincil/Primer İkincil/Sekonder
Pi CK
1000 Pi CK
1100 Pi CK
1250 Pi CK
900
20-60 160-320 170-370 250-400 30-50
Kapasite (ton/saat) Capacity (ton/hour)
30/1500 90/1500 110/1500 132/1500 30/1500
Güç (kw/rpm)
Power Req. (kw/rpm)
5400 14350 28200 34500 5150
Ağırlık (kg) Weight (kg)
40-150 75-200 100-200 125-250 20-60
Çıkış Ağız Açıklığı (mm) Closed Setting Size (mm)
400x630 650x1000 850x1100 900x1250 300x910
Anma Ölçüsü (mm) Main Dimension (mm)
JAW CRUSHERS
10
PRİMER DARBELİ KIRICILAR PRIMARY IMPACT CRUSHERS
Pi DK
1413 P Pi DK
1415 P Pi DK
1620 P
200-300 300-500 500-700
Kapasite (ton/saat) Capacity (ton/hour)
200/1500 264/1500 500/1500
Güç (kw/rpm)
Power Required (kw/rpm)
26000 29000 50000
Ağırlık (kg) Weight (kg)
1400x1300 1400x1500 1600x2000
Rotor Ölçüleri (mm) Ø Rotor Dimensions (mm) Ø
900 1000 1100
Maksimum Besleme (mm) Max. Feed Size (mm)
SEKONDER DARBELİ KIRICILAR SECONDARY IMPACT CRUSHERS
Pi DK 1208 S Pi DK
906 S Pi DK
1312 S Pi DK
1316 S Pi DK 1620 S
100-150
50-100 150-250 250-350 350-450
Kapasite (ton/saat) Capacity (ton/hour)
90/1500
37/1500 160/1500 250/1500 400/1500
Güç (kw/rpm)
Power Req.(kw/rpm)
21300
8300 27000 30000 45000
Ağırlık (kg) Weight (kg)
1195x845
900x575 1340x1230 1285x1600 1600x2000
Rotor Ölçüleri (mm) Ø Rotor Dimensions(mm)Ø
300
200 400 500 500
Maksimum Besleme (mm) Max. Feed Size (mm)
12
SEKONDER KIRICI - SD SERİSİ
SECONDARY CRUSHER - SD SERIES
Pi DK 1110 SD Pi DK
1105 SD Pi DK
1112 SD Pi DK
1115 SD Pi DK 1420 SD
100-150
50-100 170-250 250-350 350-450
Kapasite (ton/saat) Capacity (ton/hour)
160/1500
110/1500 200/1500 250/1500 400/1500
Güç (kw/rpm)
Power Req.(kw/rpm)
20000
10000 22000 25000 40000
Ağırlık (kg) Weight (kg)
1120x1000
1120x500 1120x1250 1120x1500 1400x2000
Rotor Ölçüleri (mm) Ø Rotor Dimensions(mm)Ø
450
450 450 450 450
Maksimum Besleme (mm) Max. Feed Size (mm)
TERSİYER DARBELİ KIRICI
TERTIARY IMPACT CRUSHERS
Pi DK 1105 T Pi DK 1110 T Pi DK 1115 T
50-150 150-200 200-300
Kapasite (ton/saat) Capacity (ton/hour)
110/1500 200-1500 315/1500
Güç (kw/rpm)
Power Required (kw/rpm)
1100x500 1100x1040 1100x1500
Rotor Ölçüleri (mm) Ø Rotor Dimensions (mm) Ø
10000 14000 19000
Ağırlık (kg) Weight (kg)
150 150 150
Maksimum Besleme (mm) Max. Feed Size(mm)
14
DİK MİLLİ KIRICILAR
VERTICAL SHAFT CRUSHER
Pi DMK
7030 Pi DMK
9040 Pi DMK
10040 S
50-120 300-550 300-450
Kapasite (ton/saat) Capacity (ton/hour)
70-110/1500 264-500/1500 400/1500
Güç (kw/rpm)
Power Required (kw/rpm)
9700 13880 20300
Ağırlık (kg) Weight (kg)
755 880 1020
Rotor Çapı (mm) Ø Rotor Diameter (mm) Ø
40 40 50
Maksimum Besleme (mm) Max. Feed Size(mm)
KONİK KIRICILAR
CONE CRUSHERS
Pi KON 100 Pi KON 200 Pi KON 400 S
50-130 65-200 200-400
Kapasite (ton/saat) Capacity (ton/hour)
90 132 200
Güç (kw)
Power Required (kw)
5250 8800 13000
Ağırlık (kg) Weight (kg)
10-32 13-38 25-44
Çene Ağız Açıklığı (css) Closed Setting Size (css)
135 185 240
Maksimum Besleme (mm) Max. Feed Size(mm)
ELEKLER
SCREENS
Kırma Eleme Tesislerinindeki en önemli makinası olan elekler, tesislerin hemen her aşamasında malzemeleri boyutlarına göre sınıflandırmak için kullanılırlar. Pi Makina imalatı elekler, malzeme türüne, boyutuna ve müşterinin diğer isteklerine göre farklı açı ve titreşim özelliğine sahip olarak imal edilmektedir. Ayrıca eleklerimiz, eleme alanları 3,5 m²’den 15 m²’ye kadar, kuru ve sulu tip olarak, 2, 3 veya
4 katlı olarak üretilebilmektedir.
Screens are the most significant parts of Crushing Screening Plants are used to classify the materials according to different sections and sizes. Pİ MAKİNA screens are designed and produced to satisfy customer needs with different type and sizes of materials as well as various diameters ,vibrating types of materials . Our screen range is in different sizes between 3,5 m² to 15 m² and 2,3,4 decks. Available
as wet and dry types in our product portfolio.
ELEKLER
SCREENS
Pi EL Pi EL 1640
1230
1600x4000
1200x3000 1800x5000 2000x6000 2400x6000
15/1500
7,5/1500 18,5/1500 22/1500 30/1500
7000 8000 10000 3000
4000 5200
11500 12500 14000
- 14000 18500
- 20000 23500
Pi EL
1850 Pi EL
2060 Pi EL
2460
Ölçüler (mm) Güç (kw/rpm) Ağırlık (kg) 2 Katlı Ağırlık (kg) 3 Katlı Ağırlık (kg) 4 Katlı
Dimensions (mm) Power Req.(kw/rpm) Weight (kg) 2 Decks Weight (kg) 3 Decks Weight (kg) 4 Decks
KUM HELEZONLARI
SCREW CLASSIFIERS
Doğal veya kırılmış malzemenin yıkanması için helezon yıkayıcıları kullanılmaktadır. Yıkanacak malzemenin boyutu ve kapasitesine bağlı olarak helezonun türü belirlenmektedir. Yine malzemenin kirlilik
durumuna ve kapasitesine göre helezonda kullanılması gereken su miktarı belirlenmektedir.
Screw classifiers are used to wash natural or crushed materials. Screw type is determined according to Capacity and size of the materials .The water amount is determined according to dirtiness and capacity
of materials.
KUM HELEZONLARI
SCREW CLASSIFIERS
Pi KUM
5060 T Pi KUM
5060 Ç Pi KUM
7580 Ç
12 25 40
Kapasite (m3/saat) 0-3 mm Capacity (m3/hour) 0-3 mm
25 40 70
Kapasite (m3/saat) 0-7 mm Capacity (m3/hour) 0-7 mm
5,5/1500 11/1500 15/1500
Güç (kw/devir)
Power Required (kw/rpm)
1900 3500 8000
Ağırlık (kg) Weight (kg)
500x6000 500x6000 750x8000
Ölçüler (mm) Ø Dimensions (mm) Ø
BANT KONVEYÖRLER
BELT CONVEYORS
Bant konveyörler, makineler arasındaki malzeme taşıma işlemini yapan ve ürünleri stok alanlarına aktarmakta kullanılan taşıyıcı makinelerdir. Çeşitli genişlik, uzunluk ve çalışma açısında imal edilebilmektedir. Kullanılacak konveyörün hızı ve boyuna göre tambur çapı, motor gücü ve redüktörü belirlenen bant konveyörlerimiz ayrıca taşınacak malzemenin kapasitesi ve boyutuna göre boru şasi veya
profil şasi olarak imal edilebilirler.
Belt conveyors are used for bilateral transferring of materials between two machines and to the stock fields. These conveyors can be manufactured in different width, length and working types. Belt conveyors can be manufactured as tube or profile chassis. Drum diameter ,engine power and gear unit (reductor) are determined according to capacity and size of the material either the speed and length of
conveyor.
BANT KONVEYÖRLER
BELT CONVEYORS
Pi BANT Pi BANT 650
500 Pi BANT
800 Pi BANT
1000 Pi BANT 1200
100-200
20-100 200-350 350-550 550-750
Kapasite (ton/saat) Capacity (ton/hour)
3-11
3-5,5 4-15 7,5-30 11-45
Güç (kw)
Power Req.(kw)
650
500 800 1000 1200
Bant Genişliği (mm) Belt Width (mm)
1,5
1,5 1,5 1,5 1,5
Bant Hızı (m/sn) Belt Speed (m/min)
ELEKTRİK ÜNİTLERİ KONTROL KABİNLERİ VE
CONTROL CABINS AND ELECTRICAL UNITS
Tesislerimizde tüm makinelerin kontrol ve elektrik panolarının yer aldığı kabinler bulunmaktadır. Her tesisin yerleşimine göre yapılan, son teknolojik elektrik ve otomasyon ekipmanları bulunan, kullanımı
oldukça kolay olan kontrol masası ve elektrik panolarıyla tesisin işletilmesi kolaylaştırılmıştır. Ayrıca kontrol kabinlerimiz, 4 mevsim sıcaktan ve soğuktan etkilenmeyecek şekilde yalıtımlı olup, içeride klima
da yer almaktadır.
Plants has cabins with control and electrical panels. The operation of plant is easy with latest technology control table and electrical panels specially designed and mounted according to plant layout.
Additionally, the control cabins are insulated from hot and cold weather for 4 season use also has air conditioner inside.
