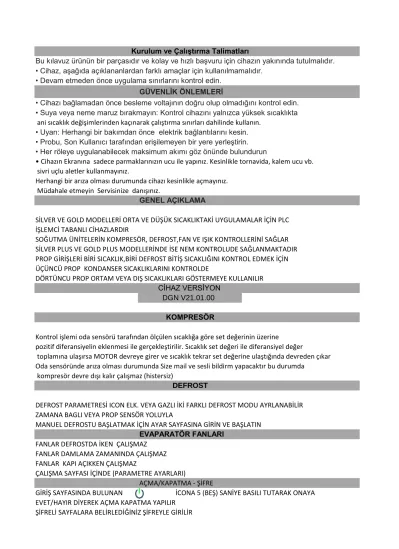

Kurulum ve Çalıştırma Talimatları
Bu kılavuz ürünün bir parçasıdır ve kolay ve hızlı başvuru için cihazın yakınında tutulmalıdır.
• Cihaz, aşağıda açıklananlardan farklı amaçlar için kullanılmamalıdır.
• Devam etmeden önce uygulama sınırlarını kontrol edin.
GÜVENLİK ÖNLEMLERİ
• Cihazı bağlamadan önce besleme voltajının doğru olup olmadığını kontrol edin.
• Suya veya neme maruz bırakmayın: Kontrol cihazını yalnızca yüksek sıcaklıkta ani sıcaklık değişimlerinden kaçınarak çalıştırma sınırları dahilinde kullanın.
• Uyarı: Herhangi bir bakımdan önce elektrik bağlantılarını kesin.
• Probu, Son Kullanıcı tarafından erişilemeyen bir yere yerleştirin.
• Her röleye uygulanabilecek maksimum akımı göz önünde bulundurun
• Cihazın Ekranına sadece parmaklarınızın ucu ile yapınız. Kesinlikle tornavida, kalem ucu vb.
sivri uçlu aletler kullanmayınız.
Herhangi bir arıza olması durumunda cihazı kesinlikle açmayınız.
Müdahale etmeyin Servisinize danışınız.
GENEL AÇIKLAMA
SİLVER VE GOLD MODELLERİ ORTA VE DÜŞÜK SICAKLIKTAKİ UYGULAMALAR İÇİN PLC İŞLEMCİ TABANLI CİHAZLARDIR
SOĞUTMA ÜNİTELERİN KOMPRESÖR, DEFROST,FAN VE IŞIK KONTROLLERİNİ SAĞLAR SİLVER PLUS VE GOLD PLUS MODELLERİNDE İSE NEM KONTROLUDE SAĞLANMAKTADIR PROP GİRİŞLERİ BİRİ SICAKLIK,BİRİ DEFROST BİTİŞ SICAKLIĞINI KONTROL EDMEK İÇİN ÜÇÜNCÜ PROP KONDANSER SICAKLIKLARINI KONTROLDE
DÖRTÜNCU PROP ORTAM VEYA DIŞ SICAKLIKLARI GÖSTERMEYE KULLANILIR CİHAZ VERSİYON
DGN V21.01.00
KOMPRESÖR
Kontrol işlemi oda sensörü tarafından ölçülen sıcaklığa göre set değerinin üzerine pozitif diferansiyelin eklenmesi ile gerçekleştirilir. Sıcaklık set değeri ile diferansiyel değer
toplamına ulaşırsa MOTOR devreye girer ve sıcaklık tekrar set değerine ulaştığında devreden çıkar Oda sensöründe arıza olması durumunda Size mail ve sesli bildirm yapacaktır bu durumda
kompresör devre dışı kalır çalışmaz (histersiz)
DEFROST
DEFROST PARAMETRESİ ICON ELK. VEYA GAZLI İKİ FARKLI DEFROST MODU AYRLANABİLİR ZAMANA BAGLI VEYA PROP SENSÖR YOLUYLA
MANUEL DEFROSTU BAŞLATMAK İÇİN AYAR SAYFASINA GİRİN VE BAŞLATIN EVAPARATÖR FANLARI
FANLAR DEFROSTDA İKEN ÇALIŞMAZ FANLAR DAMLAMA ZAMANINDA ÇALIŞMAZ FANLAR KAPI AÇIKKEN ÇALIŞMAZ
ÇALIŞMA SAYFASI İÇİNDE (PARAMETRE AYARLARI)
AÇMA/KAPATMA - ŞİFRE
GİRİŞ SAYFASINDA BULUNAN İCONA 5 (BEŞ) SANİYE BASILI TUTARAK ONAYA EVET/HAYIR DİYEREK AÇMA KAPATMA YAPILIR
ŞİFRELİ SAYFALARA BELİRLEDİĞİNİZ ŞİFREYLE GİRİLİR
AYARLAR SAYFASI
ÜST LİMİT BELİRLEME 150 DEF.SÜRE 99
ALT LİMİT BELİRLEME -50 DEF.SAAT 99
HİSTERSİZ 10 DAMLAMA 99
OFFSET 10 FAN GECİKME 99
KOMP KORUMA ZN 99 DEF FAN GECİKME 99
GÖSTERME GCKM 99
ÇALIŞMA SAYFASI (P2)
ODA SET DEĞERİ KONDANSER PROP SICAKLIĞI
ODA PROP SICAKLIĞI SET DEĞERİ ALT ALARMI
DEFROST PROP SICAKLIĞI
EKO MOD SAYFASI
EKO MOD AKTİF BAŞLATMA GÜN,SAAT DAKİKA EKO MOD PASİF SONA ERME GÜN,SAAT DAKİKA
RTC DEFROST
RTC AÇIK BAŞLATMA SAAT,DAKİKA
RTC KAPALI HAFTALIK PERİOD
FABRİKA AYARLARI (P2)
PERİYODİK ZAMAN AYARI HATALARI SİL
KAPI AÇIK KALMA SÜRESİ SET AYARI KAPI AÇIK KALMA SÜRESİ SİL KOMPRESÖR ÇALIŞMA ZAMANI KOMPRESÖR ÇALIŞMA ZAMANI SİL
ISI KAYIT SAYFASI
USB BELLEK ÜZERİNDEN 365 GÜN SICAKLIK VERİ GEÇMİŞİ İZLEME AYNI ZAMANDA EXCEL FORMATINDA DÖKÜM
HATALAR SAYFASI (P2)
SİSTEMDE OLUŞAN ARIZA VE HATALARI SIRA,TARİH VE SAAT OLARAK LİSTELER ENERJI KESİLSEDE SON 30 HATAYA KADAR HAFIZADA TUTAR
UZAK YARDIM (P2)
PANEL ÜZERİNDEN ICONA BASILARAK SERVİS TALEBİNDE BULUNULUR (ANLAŞMALI SERVİS DAHİLİNDE)
UZAK YAZIŞMA
PANEL ÜZERİNDEN İSTER SERVİS İSTER KENDİ ARANIZDA (CEP,TABLET VEYA PC) İLE KARŞILIKLI YAZIŞA BİLİRSİNİZ
PROP SAYFASI
SİSTEM ÜZERİNDE BULUNAN NTC PROPLARIN ISI DEĞERLERİ GÖRÜNTÜLEME KONDANSER ISI KAYIT GEÇMİŞİNİ GÖRÜNTÜLEME
EKRAN KORUYCU
TARİH ZAMAN BİLDİRMİ KAPI AÇIK İKAZI (Yanıp söner)
ODA PROP SICAKLIĞI GÖSTERİMİ ÇALIŞMA İKONLARI (motor fan defrost) ODA SET DEĞERİ AYAR GÖSTERİMİ HATA BİLDİRİMLERİ (yanıp söner) KONDANSER PROP SICAKLIĞI GÖSTERİMİ OLUŞAN ARIZA KODLARI GÖSTERİMİ
SİLVER VE GOLD MODEL
CİHAZLARIN KULLANIM ALANLARI
*İLAÇ DEPOLARI
*GIDA DEPOLARI
*SOĞUK HAVA DEPOLARI
*YÜKSEK HASSASİYET GEREKTİREN ODA VE YERLER İÇİN
STAR MODEL CİHAZIN KULLANIM ALANLARI
*REYON DOLAPLARI
*SÜTLÜK VE TEHŞİR DOLAPLARI
*İMALAT DOLAPLARI
*PASTA VE MADLEN DOLAPLARI
*İÇERİSİNDE ÜRÜN BEKLETİLEN TÜM DOLAP MODELLERİ
BU CİHAZ NEDEN TERCİH EDİLMELİ
* UZAKTAN CEP TELEFONU TABLET VE PC ÜZERİNDEN ANINDA ERİŞİM
* ECO MOD İLE YILLIK ENERJİ VE MOTOR ÖMRÜ TASARRUFU
* + DOLAPLARDA SET ALTI ALARM SAYESİNDE ÜRÜNLERİNİZİN DONMAKTAN KURTARMA
* UZUN SÜRE SOĞUTMAMASI DURUMUNDA BİLGİ (VERMESİ SESLİ İKAZ) MAİL
* DATALOGER İLE 365 GÜN GERİ DÖNÜK ISI TAKİBİ (USB) EXCEL
* KAPI AÇIKKEN LAMBA YANAR FAN ÇALIŞMAZ (ENERJİ TASARRUFU) BUZLANMAYI ENGELLER
* OLUŞAN TÜM HATA VE ARIZALARI PANEL VE MAİL SMS YOLU İLE ANINDA HABER VERİR
* SESLİ BUZZER ÖNEMLİ ARIZALARI FARKLI SESLERLE BİLDİRİR
*ODA KAPISI AÇIK UNUTULDUĞUNDA YADA KENDİLİĞİNDEN AÇILDIĞINDA SESLİ İKAZ VE MAİL ATAR
* ANDROİD VE İOS ÜZERİNDEN TAKİP VE MÜDAHALE EDEBİLME İMKANI SAĞLAR
* İŞYERİNİZDE OLMASASANIZ BİLE İŞ YERİNİZ CEP TELEFONU KADAR SİZE YAKIN
CİHAZ ÖZELLİKLERİ
SİLVER GOLD
PLUS PLUS MEVCUT
KUMANDA SAYISI 1 2 √
EKRAN BOYUTU 7,00 10,10 √
İNTERNET BAGLANTI √ √ √
UZAK ERİŞİM √ √ √
USB √ √
BUZZER √ √ √
IŞIKLI SİNYAL √ √ √
NEM SENSÖRÜ √ √
TRANSMİTTER √ √
KAPI SWİCH √ √ √
BQ (SİMCARD) SMS √ √
ALARM SİNYALLERİ (BUZZER)
*KAPI SET DEĞERİ SONRASI *YÜKSEK BASINÇ ARIZASI
*PANİK BUTON BASILMASI *ALÇAK BASINÇ ARIZASI
*TERMİK ATMASI *KONDANSER KİRLİLİĞİ
*SİGORTA ATMASI *AŞIRI SOĞUTMA
SİMGELER
İCON DURUM AÇIKLAMA
ON/OFF AÇMA KAPATMA
yanıp sönüyor MOTOR ÇALIŞIYOR
yanıp sönüyor FAN AÇALIŞIYOR
yanıp sönüyor DEFROST ÇALIŞIYOR
yanıp sönüyor KAPI AÇIK
yanıp sönüyor LAMBA YANIYOR
yanıp sönüyor SİSTEMDE ARIZA VAR
yanıp sönüyor PANİK BUTON DEVREDE
SİLVER + GOLD+ CİHAZLARIN ÖZELLİKLERİ
VNC yazılımı ile ethernet portlu bu modellere yerel ağ ya da internet aracılığıyla
Windows, IOS ve Android platformları üzerinden erişip gözlem ve kontrol sağlayabilirsiniz.
VNC Client ile Ethernet portu üzerinden cihazlar arasında izleme ve kontrol özelliği mevcuttur.
*SİLVER MODELİNDE BİR ADET ODA KONTROLÜ YAPA BİLME
*GOLD MODELİNDE İKİ ADET ODA KONTROLÜ YAPA BİLME
*MOUSE VE KLAVYE İLE KULLANILA BİLİR (KABLOSUZ)
*SİSTEMDE OLUŞAN HATA VE ARIZALARI ANINDA MAİL (SMS) YOLUYLA BİLDİRİMİ
* ÜÇ KİŞİYE MAİL SEKİZ KİŞİYLE SMS HABERLEŞMESİ
*İSTEĞE BAĞLI UZAKTAN SERVİS TAKİBİ
*OLUŞAN HATA VE ARIZALARIN MÜŞTERİ VEYA SERVİS AYRIMI
*İNTERNETİN OLMADIĞI YERLERDE BQ CİHAZI İLE SMS VE SESLİ ARANMA ÖZELLİĞİ
*CİHAZDA GÜNCELLEME YAPABİLME (versiyon yükseltme)
*UZAKTAN CİHAZIN İZİN VERİLEN TÜM SAYFALARA ERİŞİM VE AYAR DEĞİŞİKLİĞİ
*PANEL ÜZERİNDEN CİHAZIN TÜM SAYFALARINA ERİŞİM
*İSTENİLEN SAYFA VE İCONLARA ŞİFRELİ ERİŞİM
*SATICI FİRMA LOGO VE REKLAMLARI (isteğe bağlı)
*100 % YERLİ ÜRETİM YERLİ YAZILIM VE TR MENÜ
*TURKÇE ,İNGİLİZCE,ALMANCA DİL SEÇENEKLERİ
*VE SİZİ TAKİP EDEN BİR TEKNİK SERVİS
CİHAZ SAYFA MENÜLERİ
MENÜ SEÇİM SAYFASI ISIKAYIT SAYFASI
AYARLAR SAYFASI HATA SYFASI
ÇALIŞMA SAYFASI UZAK YARDIM
EKO MOD SAYFASI UZAK YAZIŞMA SAYFASI
RTC SAYFASI KONDANSER SAYFASI
FABRİKA AYAR SAYFASI EKRAN KORUYCU SAYFASI
CİHAZ GEREKSİNİMLERİ
*220 VOLT BESLEME
*VDSL İNTERNET
*CAT6 KABLO 2ADET CİHAZ BAŞI
*STACİK IP (SABİT IP)
MODEM ÜZERİNDEN 5900 PORT AÇMA İŞLEMLERİ BİLGİ İŞLEMCİNİZ TARAFINDAN YAPILMASI GEREKMEKTEDİR
TEKNİK BİLGİLER
Gövde malzemesi: ABS
Kasa ölçüleri: önden görünüş 500x000 mm; derinlik 130mm;
Koruma sınıfı: IP65 ön panel
Bağlantılar: vidalı terminal bloğu ≤2,5 mm2 kablo ile Güç kaynağı: 230Vac 50/60 Hz ±10%
Güç tüketimi: 24dc volt 0,55A maks.
Ekran: Dokunmatik 1024*600 Girişler: NTC veya PTC sensör girişi Röle Tipi: Pcb bord
kompresör: 24v röle 20(8) A, 250Vac lamba: 24v röle 16(3) A, 250Vac evap.fanı: 24v röle 8(3) A, 250Vac defrost: 24v röle 16(3) A, 250Vac alarm: 24v röle 8(3) A, 250Vac Çalışma sıcaklığı: 0÷60 °C.
Depolama sıcaklığı: -25÷60 °C.
Nisbi nem: %20÷85 (yoğuşma olmadan)
Ölçüm ve kontrol aralığı: NTC sensörle: -40÷110°C (-58÷230°F) Ondalıklı gösterim: 0,1 °C or 1°C or 1 °F (seçilebilir)
Hassasiyet (25°C ortam sıcaklığında): ±0,5 °C ±1 dijit
BAĞLANTI ŞEMASİ
CİHAZLA BERABER VERİLEN TEKNİK ŞEMADADIR
GARANTİ SÜRELERİ
* HMI EKRAN 1 YIL
*PLC İŞLEMCİ 1 YIL
*YAZILIM 1 YIL
*RÖLE KARTI 1 YIL
*POWER SUPLY 1 YIL
*Verilen garantiler cihazın periyodik bakım sözleşmesi dahilinde geçerlidir
*Garantiyi bozan hususlar elektrik kesilmesi sonucu Ani Dalgalı voltaj sonucuna bağlı arıza
*Yetkisi olmayan kişi veya kişilerin cihaza müdahale edmesi
*Sıvı teması ve hmı ekrana sivri delici (vb) şeylerle Verilen zararlar garanti kapsamı dışındadır.
Tamir işleri yanlızca yetkili servis tarafından yapılır
** ARTIK İŞYERİNİZİ CEBİNİZDE TAŞIYA BİLİRSİNİZ**
GÖRSEL OTOMASYON UZAKTAN ERİŞİM SİSTEMLERİ Telefon : 0530 884 52 58
SİLVER MODEL OTOMASYON CİHAZI BAĞLANTI ŞEMASI RÖLE KARTI VE KLEMENS
GOLD MODEL OTOMASYON CİHAZI BAĞLANTI ŞEMASI RÖLRE KARTI VE KLEMENS
SİLVER-GOLD PLUS
ÇALIŞMA SAYFALARI
GİRİŞ SAYFASI AYAR SAYFASI HATA SAYFASI
ISI KAYIT ÇALIŞMA EKRAN KORUYCU
