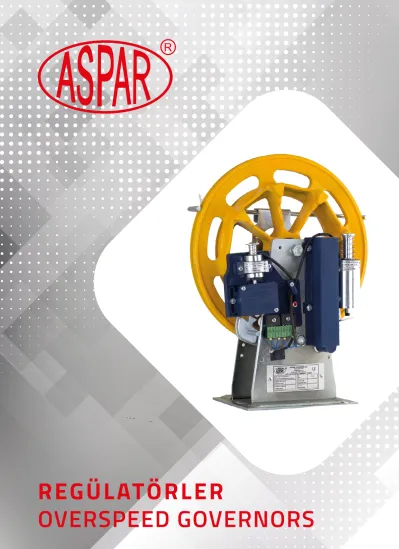

REGÜLATÖR | OVERSPEED GOVERNOR
EN 81:20 ve EN 81:50 Asansör direktiflerine uygun aşağı ve yukarı yönde frenleme
Fulfillment of lift directive EN 81:20 and EN 81:50 engaging of the safety gear in both directions.EN 81:20 ve EN 81:50 gereğince önce güvenlik kontağını keser daha sonra frenler
First cuts off the safety switch and then trips.Makine Dairesi ve Kuyu içine montaj edilebilir
Configuration for machine room or shaft head possibleEmniyet kontaklı gergi kasnağı
Overspeed governor with safety contact Tensioning weight with safety contact
Revizyon ve modernizasyon için kullanılabilir
Applicable for secondary installations and modemizations
Nominal hızlara göre ayarlanıp mühürlenmiştir
Pre-set according to nominal speeds and sealedBağlantı delikleri diğer hız regülatörlerine uygundur
Fixing holes are completely compatible with other overspeed governorsHidrolik ve Elektrikli Asansörlere uygundur
Mounting at almost every lift type possible
Montajı kolaydır, bakım gerektirmez
Easy installation and maintenance Detailed operating instructions
Opsiyonel uzaktan kontrol sistemi, encoder ve UCM bobin uygulanır.
Optional remote-control unit, encoder and UCM coil
En 81-20 – 50 standartları madde 5.6.2.2.1.1 belirtildiği üzere regülatör frenleme hızı beyan hızının mın %115 ine eşit olması genel bir kural olarak bilinmesine rağmen standartta bu maddelerde belirtilmektedir.
As mentıoned ın the en 81-20 - 50 standards artıcle 5.6.2.2.1.1 the overspeed governor brake speed should be equal mın 115% to the stated speed but thıs artıcle ıs not mentıoned ın the rules of the standards
Makara tipi hariç, kaydırmasız frenler max 0.80 m/s de frenlemelidir
Except roller type, ınstantaneous safety gear should brake at max 0.80m/sMakara tip kaydırmasız frenler max 1.00 m/s de frenlemelidir
Roller type ınstantaneous safety gear should brake at max 1.00 m/sNominal hızı 1.00m/s olan kaydırmalı frenlerde max 1.50 m/s de frenlemelidir
For progressıve safety gears wıth nomınal speed 1.00 m/s ıt should brake at max 1.50 m/sNominal hızı 1.00m/s olan kaydırmalı frenlerde max 1.25*v + (0.25 / v) formülü ile frenleme hızı tespit edilmelidir.
For progressıve safety gears wıth nomınal speed 1.00 m/s the brake speed should be determıned by the formula max 1.25*v + (0.25 / v) EN 81:20
EN81:50
NOMİNAL HIZ UYGUNLUK TABLOSU
NOMINAL SPEED COMPLIANCE TABLE0,15 m/s 0,30 m/s 0,40 m/s 0,63 m/s 1,60 m/s 2,00 m/s
SSG Ø235 mm OSG A Ø235 mm OSG B Ø315 mm
Ø235mm Ø315mm
BELGE KURULUŞU
NOTIFIED BODYLIFTINSTITUUT B.V.
LIFTINSTITUUT B.V.
LIFTINSTITUUT B.V.
BELGE NO
REGISTERED NONL06-400-1002-071-10 NL06-400-1002-071-11 NL06-400-1002-071-12
TİP ADI
TYPE NAMEOSG A OSG B SSG
BELGE GEÇERLİLİK TARİHİ
VALID DATE1.04.2021 1.04.2021 9.11.2021 NOMİNAL HIZ
NOMINAL SPEED (m/S)
HALAT ÇAPI
ROPE DIAMETER (mm)
KASNAK ÇAPI
SHEAVE DIAMETER (mm)
TİP ADI
TYPE NAME OSG B OSG A SSG
Ø315 Ø235 Ø235
0,63 - 2,00 Ø6-8
0,30 - 1,60 Ø6-6,5
0,15 - 0,40 Ø6-8
OSG A OSG B SSG
372
150 200
412
150 200
150 200
560
23 32
160 23
20 20
200
4 R8,5
R8,5
696912 R9 150
921838,5
14
88,5 88,5
OSG A - SSG ALT PLAKA | OSG A - SSG BOTTOM PLATE
LENGHT (mm)
BOY
WIDTH (mm)EN
KASNAK ÇAPI
SHEAVE DIAMETER (mm)TİP ADI
TYPE NAME
AĞIRLIK
WEIGHT (kg)
YÜKSEKLİK
HEIGHT (cm) OSG B
OSG A SSG
Ø315 Ø235 Ø235
20 17 17
38 29 29
45 42 58
11 10,3
19
KOLİ BİLGİLERİ | PACKING INFORMATION
OSG B ALT PLAKA | OSG B BOTTOM PLATE 160
160
200 14
R7,1
20
4 20
23150 23
6363
UCM (A3) BOBİNİ | UCM COIL
EN 81:20 EN81:50
190 VDC bobinleri daha güçlü, akım kayıplarından daha az etkilendiği ve enerjili kalma süresi daha uzun olduğu için firmamız önermektedir.
190 VDC coils are more powerful, less influenced from the current loss and energy tıme is longer therefore they are recommended by our company.
Tam mekanik kilitleme prensibi sayesinde elektrik kesintilerinde %100 güvenlidir.
With full mechanical locking principle it is 100% safe in electric cutting.
LENGHT (mm)
BOY
WIDTH (mm)EN
KASNAK ÇAPI
SHEAVE DIAMETER (mm)TİP ADI
TYPE NAME
AĞIRLIK
WEIGHT (kg)
YÜKSEKLİK
HEIGHT (cm) OSG B
OSG A SSG
Ø315 Ø235 Ø235
31 28 29
37 28 29
45 42 58
14 13 21
KOLİ BİLGİLERİ | PACKING INFORMATION
Kısa kilitleme süresi
Short locking period24 VDC / 3.60 amp ( Kablo kahverengi / 8M Kare diyot ) 190VDC / 0.38 amp ( Kablo kahverengi ) emniyet bobini
24 VDC / 3.60 amp ( brown cable / 8M square diode )190VDC / 0.38 amp (brown cable) safety coil
Bobin kontrol sivici
Coil control switch
Hız regülatörü üzerinde monteli olarak teslim edilir. Başka marka hız regülatörleri ile uyumlu değildir.
It is delivered as assembled on overspeed governor. It is not compatible with another brand overspeed governor
Revizyon için kullanılabilir.
It can be used for revision
268
151 560
235 Ø226
A3 BOBİN | UCM COIL SSG OSG A A3 BOBİN | UCM COIL
260
370
235
OSG B A3 BOBİN | UCM COIL
264
410
315
SWITCH (NC)
TOPRAKLAMA
200 - 240 AC 180-190 AC GROUND KAHVERENGİ | BROWN
ND NC
COM
OSG A - OSG B - SSG BA ĞLANTI ŞEMA SI | SY STEM C ONNE CTION 190 V / 0,38 AMP A3 BOBİN | UCM C OIL
SWITCH (NC)
TOPRAKLAMA
24 VAC GROUND
KAHVERENGİ | BROWN
ND NC COM
UY ARI |
ATTENTIONPANO VE BOBİNLER AR ASI KABL O MES AFESİ MAX 5 M OLMALIDIR. D AHA UZUN MES AFELERDE ÇALIŞMA YABİLİR, BU DURUMUD A SMPS GÜÇ KA YNA ĞI KULLANMANIZ ÖNERİLİR.
THE CABLE DISTANCE BETWEEN THE PANEL AND COIL SHOULD BE MAX 5 M. FOR LONGER DISTANCES IT COULD NOT WORK, IN THIS CASE IT IS ADVISED TO USE SMPS POWER DEVICE.OSG A - OSG B - SSG BA ĞLANTI ŞEMA SI | SY STEM C ONNE CTION 24 V / 3,60 AMP A3 BOBİN | UCM C OIL
MAKİNA DAİRESİZ KUYULAR (MRL) İÇİN UZAKTAN KONTROL SİSTEMİ REMOTE CONTROL SYSTEM FOR MACHINE ROOMLESS (MRL)
EN 81:20 EN81:50
LENGHT (mm)
BOY
WIDTH (mm)EN
KASNAK ÇAPI
SHEAVE DIAMETER (mm)TİP ADI
TYPE NAME
AĞIRLIK
WEIGHT (kg)
YÜKSEKLİK
HEIGHT (cm) OSG B
OSG A SSG
Ø315 Ø235 Ø235
19 16 17
37 28 29
45 42 58
13 12 20
KOLİ BİLGİLERİ | PACKING INFORMATION
İtme, çekme gücü : 0,85 kg
Driving power, tractive force : 0,85 kgFrenleme bobini 220 V, 0.52 amp ( Kablo mavi renk - 8M Kare diyot ), 354 ohm - 24 V, 8.05 amp ( Kablo sarı renk )
Tripping coil 220 V, 0.52 amp ( blue colour cable - 8M square diode ), 354 ohm - 24 V, 8.05 amp ( yellow colour cable )Kablolara klemens ile bağlantı
Connectivity to cables with connector190 VDC bobinleri daha güçlü, akım kayıplarından daha az etkilendiği ve enerjili kalma süresi daha uzun olduğu için firmamız önermektedir.
190 VDC coils are more powerful, less influenced from the current loss and energy tıme is longer therefore they are recommended by our company.
OSG A UZAKTAN KONTROL REMOTE CONTROL (MRL SYSTEM)
150
370
235
OSG B UZAKTAN KONTROL REMOTE CONTROL (MRL SYSTEM)
410
315
150
UZAKTAN KONTROL SSG REMOTE CONTROL (MRL SYSTEM)
558
235
152
190 V | OSG A - OSG B - SSG BAĞLANTI ŞEMASI | SYSTEM CONNECTION
FRENLEME BOBİNİ TRIPPING C
OIL 0.52 AMP
BAŞLA
TMA BOBINI RE
SET COIL 0.70 AMP MAVİ | BLUE BOŞ | BLANK
MAVİ | BLUE FRENLEME BOBINI / TRIPPING COIL MAX 10 SN ENERJİ VERİLMELİDİR THE DURATION OF ENERGY SUPPLY IS MAX 10 SECMAX 10 SN ENERJİ VERİLMELİDİR THE DURATION OF ENERGY SUPPLY IS MAX 10 SEC
200 - 240 AC 180 - 190 DC200 - 240 AC 180 - 190 DC
- AC +- AC +
SWITCH (NC) BAŞLATMA BOBINI / RESET COIL
OSG A - OSG B - SSG BA ĞLANTI ŞEMA SI | SY STEM C ONNE CTION 190 V UZAKT AN K ONTROL | REMO TE C ONTROL ( MRL)
UY ARI |
ATTENTIONPANO VE BOBİNLER AR ASI KABL O MES AFESİ MAX 5 M OLMALIDIR. D AHA UZUN MES AFELERDE ÇALIŞMA YABİLİR, BU DURUMUD A SMPS GÜÇ KA YNA ĞI KULLANMANIZ ÖNERİLİR.
THE CABLE DISTANCE BETWEEN THE PANEL AND COIL SHOULD BE MAX 5 M. FOR LONGER DISTANCES IT COULD NOT WORK, IN THIS CASE IT IS ADVISED TO USE SMPS POWER DEVICE.FRENLEME BOBİNİ TRIPPING C
OIL 8.05 AMP
BAŞLA
TMA BOBINI RE
SET COIL 3.20 AMP SARI / YELLOWSARI / YELLOW FRENLEME BOBINI / TRIPPING COILMAX 10 SN ENERJİ VERİLMELİDİR THE DURATION OF ENERGY SUPPLY IS MAX 10 SEC
MAX 10 SN ENERJİ VERİLMELİDİR THE DURATION OF ENERGY SUPPLY IS MAX 10 SEC 24 VDC24 VDC
SWITCH (NC) BAŞLATMA BOBINI / RESET COIL
24 V | OSG A - OSG B - SSG BAĞLANTI ŞEMASI | SYSTEM CONNECTION
OSG A - OSG B - SSG BA ĞLANTI ŞEMA SI | SY STEM C ONNE CTION 24 V UZAKT AN K ONTROL | REMO TE C ONTROL ( MRL)
BOY EN
KASNAK ÇAPI
TİP ADI YÜKSEKLİK AĞIRLIK
KOLİ BİLGİLERİ | PACKING INFORMATION
Ø8 mm mil çapı rotary tipi encoder ile uyumludur.
It is compatible with Ø8 mm pin diameter rotary type encoder
Dişli oranı 1/3 dür. (Panoda dönüş hızı 3 kat daha az olarak ayarlanmalıdır)
Gear portion 1/3. (The rotation speed in the panel should be adjust 3 times lower)ENCODER UYUMLU DİŞLİ SİSTEMİ
GEARED SYSTEM COMPATIBLE WITH ENCODER
EN 81:20 EN81:50
OSG A OSG B
182
420
235
172
420
315
