SAİT TANRIÖĞEN - MANİSA CELAL BAYAR ÜNİVERSİTESİ

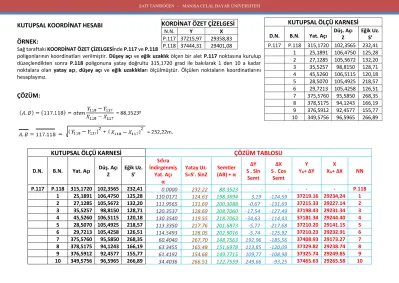

KUTUPSAL KOORDİNAT HESABI ÖRNEK:
Sağ taraftaki KOORDİNAT ÖZET ÇİZELGESİnde P.117 ve P.118
poligonlarının koordinatları verilmiştir. Düşey açı ve eğik uzaklık ölçen bir alet P.117 noktasına kurulup düzeçlendikten sonra P.118 poligonuna yatay doğrultu 315,1720 grad ile bakılarak 1 den 10 a kadar noktalara olan yatay açı, düşey açı ve eğik uzaklıkları ölçülmüştür. Ölçülen noktaların koordinatlarını hesaplayınız.
ÇÖZÜM:
KUTUPSAL ÖLÇÜ KARNESİ ÇÖZÜM TABLOSU
D.N. B.N. Yat. Açı Düş. Açı Z
Eğik Uz.
S’
Sıfıra İndirgenmiş
Yat. Açı α
Yatay Uz.
S=S’. SinZ
Semtler (AB) + α
ΔY S . Sin
Semt
ΔX S . Cos
Semt
Y YA+ ΔY
X
XA+ ΔX NN
P.117 P.118 315,1720 102,3565 232,41 0.0000 232.22 88.3523 - - - - P.118
1 25,1891 106,4750 125,28 110.0171 124.63 198.3694 3,19 -124,59 37219.16 29234,24 1 2 27,1285 105,5672 132,20 111.9565 131.69 200.3088 -0,67 -131,69 37215.33 29227.14 2 3 35,5257 98,8150 128,71 120.3537 128.69 208.7060 -17,54 -127,49 37198.43 29231.34 3 4 45,5260 106,5115 120,18 130.3540 119.55 218.7063 -34,63 -114,43 37181.34 29244.40 4 5 28,5070 105,4925 218,57 113.3350 217.76 201.6873 -5,77 -217,68 37210.20 29141.15 5 6 29,7213 105,4258 126,51 114.5493 126.05 202.9016 -5,74 -125,92 37210.23 29232.91 6 7 375,5760 95,5850 268,35 60.4040 267.70 148.7563 192,96 -185,56 37408.93 29173.27 7 8 378,5175 94,1243 166,19 63.3455 165.48 151.6978 113,85 -120,09 37329.82 29238.74 8 9 376,5912 92,4577 155,77 61.4192 154.68 149.7715 109,77 -108,98 37325.74 29249.85 9 10 349,5756 96,5965 266,89 34.4036 266.51 122.7559 249,66 -93,25 37465.63 29265.58 10
KUTUPSAL ÖLÇÜ KARNESİ
D.N. B.N. Yat. Açı Düş. Açı Z
Eğik Uz.
S’
P.117 P.118 315,1720 102,3565 232,41 1 25,1891 106,4750 125,28 2 27,1285 105,5672 132,20 3 35,5257 98,8150 128,71 4 45,5260 106,5115 120,18 5 28,5070 105,4925 218,57 6 29,7213 105,4258 126,51 7 375,5760 95,5850 268,35 8 378,5175 94,1243 166,19 9 376,5912 92,4577 155,77 10 349,5756 96,5965 266,89
KORDİNAT ÖZET ÇİZELGESİ
N.N. Y X
P.117 37215,97 29358,83 P.118 37444,31 29401,08
