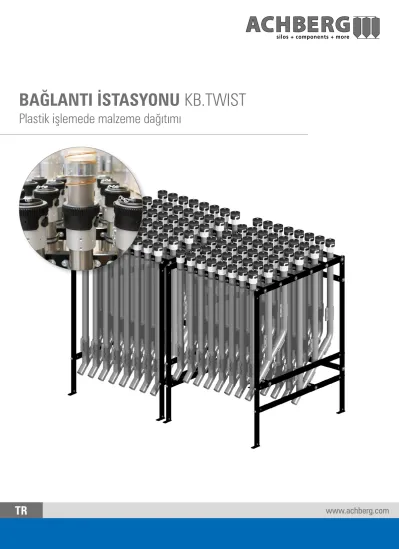

BAĞLANTI İSTASYONU KB.TWIST
Plastik işlemede malzeme dağıtımı
www.achberg.com
TR
Uygun fiyatlı, standartlaştırılmış çözümler Yüksek kalite
Bağlantı istasyonları, plastik granüllerin dağıtımı için vakumlu konveyör sistemlerinde kullanılır. Hortum hatlarının bağlantısının değiştirilmesiyle gerekli plastik granül, işleme makinesine atanabilir. Merkezi malzeme konveyör sistemlerinin önde gelen üreticileri, dünya çapında binlerce bağlantı istasyonunda kullanılan kanıtlanmış ve iyi düşünülmüş teknolojimize güvenmektedir.
2018'den beri TWIST bağlantılarımız, zorlu çevre koşullarında bile dünya çapında kullanımda kendini kanıtlamıştır. Az yer ihtiyacına ve sağlam yapı şekline rağmen hortum hatları net, rahat ve pozitif bir şekilde bağlanabilir.
Opsiyon olarak uygun giriş dirseklerini alıyorsunuz. Malzeme üzerindeki en büyük zorlanma giriş dirseğinde meydana geldiğinden, daha az aşındırıcı olan (düşük cam elyafı içeriği) plastik granüller için bile sertleştirilmiş paslanmaz çelik veya camdan yapılmış giriş dirseklerini öneriyoruz.
Yüksek kaliteli paslanmaz çelik boru ve filigran lazer kaynakları ve dağıtıcıların kaymayan montajı yüksek kaliteli plastik granülünüzdeki hasarları minimize eder (aşınma, toz oluşumu).
%50 üzerinde cam elyaf oranına sahip plastik granüllü uygulamalarda sertleştirilmiş paslanmaz çelikten oluşan, aşınmaya karşı dayanıklı dağıtıcıların kullanılmasını tavsiye ediyoruz.
Tek elle kumanda
Az miktarda güç sarfiyatı
Açmak/kapatmak için sadece 1/8 dönme turu
zorlu çalışma koşulları için dayanıklı yapı
Hortum bağlantısı 360° serbest olarak döndürülebilir.
Kodlama için RFID teknolojisi kolayca uyarlanabilir
Sağlam ve az yer kaplayan tasarım
HIGHLY WEAR-RESISTANT
4 Baskı: 8. Kasım 2021 | Tüm ölçüler mm birimindedir | Teknik değişiklik hakkı saklıdır Teknik değişiklik hakkı saklıdır | Tüm ölçüler mm birimindedir | Baskı: 8. Kasım 2021 5
Bağlantı istasyonu KB.TWIST 4 x 4 Bağlantı istasyonu KB.TWIST 6 x 4
707 177 177
85100 486
80 868 948
707
686
8510080 868 948
177 177
707
486
85100
80 868 948
177 177 177
707
686
85100
80 868 948
177 177 177
707
486
85100 868 948
80
257
177 177 177
707
686
85100 868 948
80
257
177 177 177
707 177 177
85100 486
80 868 948
707
686
8510080 868 948
177 177
868 948
80
60 177 177
707
646
90150 868 948
80
177
60 177
707
946
90150
707
486
85100
80 868 948
177 177 177
707
686
85100
80 868 948
177 177 177
868 948
80
60 177 177 177
707
646
90150 868 948
80
177
177 177
60
707
946
90150 707
486
85100 868 948
80
257
177 177 177
707
686
85100 868 948
80
257
177 177 177
868 948
80
257
177 177 177
60
707
646
90150 868 948
80
257
177 177 177
60
707
946
90150
Ø 50 Ø 50
Ø 60 Ø 60
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B4.04E.3A.9005 50 4 3 12 39 kg
KB.TWIST.50.B4.04E.4A.9005 50 4 4 16 45 kg
KB.TWIST.50.M4.08E.2A.9005 50 8 2 16 49 kg
KB.TWIST.60.B4.04E.3A.9005 60 4 3 12 42 kg
KB.TWIST.60.B4.04E.4A.9005 60 4 4 16 49 kg
KB.TWIST.60.M4.08E.2A.9005 60 8 2 16 52 kg
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B4.06E.3A.9005 50 6 3 18 53 kg
KB.TWIST.50.B4.06E.4A.9005 50 6 4 24 62 kg
KB.TWIST.50.M4.12E.2A.9005 50 12 2 24 67 kg
KB.TWIST.60.B4.06E.3A.9005 60 6 3 18 58 kg
KB.TWIST.60.B4.06E.4A.9005 60 6 4 24 68 kg
KB.TWIST.60.M4.12E.2A.9005 60 12 2 24 72 kg
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 4 çıkışlı 4 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 6 çıkışlı 4 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
Bağlantı istasyonu KB.TWIST 8 x 4 Bağlantı istasyonu KB.TWIST 4 x 6
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 8 çıkışlı 4 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 4 çıkışlı 6 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
707
886
100 8580 868 948
177 177
1061
486
1008580 13021222
177 177 177 177
707
886
85100
80 868 948
177 177 177
1061
486
85100
80 13021222
177 177 177 177 177
85100
707
886
80
257 868 948
177 177 177
1061
486
8510080
257 13021222
177 177 177 177 177
707
886
100 8580 868 948
177 177
1061
486
1008580 13021222
177 177 177 177
868
80 948
60 177 177
707
1246
90150 1222
80 1302
60 177 177 177 177
1061
646
90150
707
886
85100
80 868 948
177 177 177
1061
486
85100
80 13021222
177 177 177 177 177
868
80 948
60 177 177 177
707
1246
90150 1222 1302
80
60 177 177 177 177
177
1061
646
90150
85100
707
886
80
257 868 948
177 177 177
1061
486
8510080
257 13021222
177 177 177 177 177
868 948
177 177 177
80
257
60
707
1246
90150 1222 1302
177 177 177 177
177
80
257
60
1061
946
90150
Ø 50 Ø 50
Ø 60 Ø 60
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B4.08E.3A.9005 50 8 3 24 67 kg
KB.TWIST.50.B4.08E.4A.9005 50 8 4 32 78 kg
KB.TWIST.50.M4.16E.2A.9005 50 16 2 32 85 kg
KB.TWIST.60.B4.08E.3A.9005 60 8 3 24 74 kg
KB.TWIST.60.B4.08E.4A.9005 60 8 4 32 87 kg
KB.TWIST.60.M4.16E.2A.9005 60 16 2 32 92 kg
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B6.04E.5A.9005 50 4 5 20 97 kg
KB.TWIST.50.B6.04E.6A.9005 50 4 6 24 106 kg
KB.TWIST.50.M6.08E.3A.9005 50 8 3 24 120 kg
KB.TWIST.60.B6.04E.5A.9005 60 4 5 20 110 kg
KB.TWIST.60.B6.04E.6A.9005 60 4 6 24 120 kg
KB.TWIST.60.M6.08E.3A.9005 60 8 3 24 134 kg
8 Baskı: 8. Kasım 2021 | Tüm ölçüler mm birimindedir | Teknik değişiklik hakkı saklıdır Teknik değişiklik hakkı saklıdır | Tüm ölçüler mm birimindedir | Baskı: 8. Kasım 2021 9
Bağlantı istasyonu KB.TWIST 6 x 6
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B6.06E.5A.9005 50 6 5 30 97 kg
KB.TWIST.50.B6.06E.6A.9005 50 6 6 36 106 kg
KB.TWIST.50.M6.12E.3A.9005 50 12 3 36 120 kg
KB.TWIST.60.B6.06E.5A.9005 60 6 5 30 110 kg
KB.TWIST.60.B6.06E.6A.9005 60 6 6 36 120 kg
KB.TWIST.60.M6.12E.3A.9005 60 12 3 36 134 kg
1061
686
8510080 13021222
177 177 177 177
1061
886
8510080 13021222
177 177 177 177
1061
686
85100
80 13021222
177 177 177 177 177
1061
886
85100 13021222
177 177 177 177 177
80
1061
686
8510080
257 1302
1222
177 177 177 177 177
1061
886
8510080
257 13021222
177 177 177 177 177
1061
686
8510080 13021222
177 177 177 177
1061
886
8510080 13021222
177 177 177 177
1222 1302
80
177 177 177 177
60
1061
946
90150 1222 1302
80
60 177 177 177 177
1061
1246
90150
1061
686
85100
80 13021222
177 177 177 177 177
1061
886
85100 13021222
177 177 177 177 177
80
1222 1302
80
177 177 177 177 177
60
1061
946
90150 1222 1302
80
60 177 177 177 177 177
1061
1246
90150
1061
686
8510080
257 1302
1222
177 177 177 177 177
1061
886
8510080
257 13021222
177 177 177 177 177
1222 1302
80
257
177 177 177 177 177
1061
946
90150 257 80 90150 130212221246
1061
177 177 177 177 177
Ø 50 Ø 50
Ø 60 Ø 60
Bağlantı istasyonu KB.TWIST 8 x 6
Ø Girişler Çıkışlar
Giriş başına
Çıkışlar
Toplam Ağırlık
KB.TWIST.50.B6.08E.5A.9005 50 8 5 40 124 kg
KB.TWIST.50.B6.08E.6A.9005 50 8 6 48 136 kg
KB.TWIST.50.M6.16E.3A.9005 50 16 3 48 154 kg
KB.TWIST.60.B6.08E.5A.9005 60 8 5 40 141 kg
KB.TWIST.60.B6.08E.6A.9005 60 8 6 48 155 kg
KB.TWIST.60.M6.16E.3A.9005 60 16 3 48 173 kg
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 6 çıkışlı 6 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
→ Bağlantı sistemi dahil bağlantı istasyonu, komple takılı
→ Çelik çerçeve, RAL 9005 siyah toz kaplı
→ Maksimum 8 çıkışlı 6 hat
→ Paslanmaz çelik dağıtıcısı (opsiyonel olarak sertleştirilmiş paslanmaz çelik)
Seçenekler:
→ Paslanmaz çelik, sertleştirilmiş paslanmış çelik veya cam giriş dirsekleri
→ Giriş dirseklerinin sabitlenmesi için boru bağlayıcı
→ Hortum bağlantılı TWIST bağlantısı
Aksesuar Yedek parçalar
Giriş kemerleri Boru bağlantısı
Tıpa
Zincirli şapka
Sapma 45°
Hortum bağlantısı
Boru konnektörleri Giriş dağıtıcısı
Ø Materyal
RB.050.15.0090.45.100.140.CR 50 x 1.5 Paslanmaz çelik RB.060.15.0090.45.100.140.CR 60.3 x 1.5 Paslanmaz çelik RB.050.15.0090.45.100.140.CR.H 50 x 1.5 Sertleştirilmiş paslanmaz çelik RB.060.15.0090.45.100.140.CR.H 60.3 x 1.5 Sertleştirilmiş paslanmaz çelik RB.056.50.0090.45.100.140.GL 56 x 5.0 Cam RB.066.50.0090.45.100.140.GL 66 x 5.0 Cam
Ø
KP.TWIST.10.50 50
KP.TWIST.10.60 60.3
Ø
KP.TWIST.20.50 50
KP.TWIST.20.60 60.3
Ø
KP.TWIST.40.50 50
KP.TWIST.40.60 60.3
Ø
KP.TWIST.30.50 50
KP.TWIST.30.60 60.3
Ø
FS.45.050.15.050.15.CR 50
FS.45.060.15.060.15.CR 60.3
Ø Materyal
FS.Y.050.15.050.15.150.CR 50 x 1.5 Paslanmaz çelik FS.Y.060.15.060.15.150.CR 60.3 x 1.5 Paslanmaz çelik FS.Y.050.15.050.15.150.CR.H 50 x 1.5 Sertleştirilmiş paslanmaz çelik FS.Y.060.15.060.15.150.CR.H 60.3 x 1.5 Sertleştirilmiş paslanmaz çelik
Ø
RV.10.050.100.2.01.CR 50
RV.10.060.100.2.01.CR 60.3 Özellikle bağlantı istasyonunun giriş kemerinin alt kısmında aşınma yüksektir.
Aşındırıcı granüller taşırken veya dağıtırken, her zaman sertleştirilmiş paslanmaz çelikten veya camdan yapılmış, aşınmaya karşı dayanıklı bir giriş kemeri öneriyoruz.
→ alüminyumdan mamul
→ Halka oluğuna yerleştirilmiş conta
→ Plastik şapka (siyah)
→ Galvanizli çelik zincir
→ Plastik kapak (siyah)
→ Çelik boru
→ Zincirli
→ hortum bağlantısı için
→ Paslanmaz çelik → Paslanmaz çelik manşet
→ Siyah lastik conta 6’dan fazla çıkışı olan bağlantı istasyonlarında (hortum bağlantı noktaları),
operatör artık tüm hortum bağlantı noktalarına erişemez. Giriş dağıtıcısı ile, en uç durumda 12 çıkışlı bir dağıtıcı için 6 çıkışlı iki dağıtıcıyı birleştirebiliriz.
