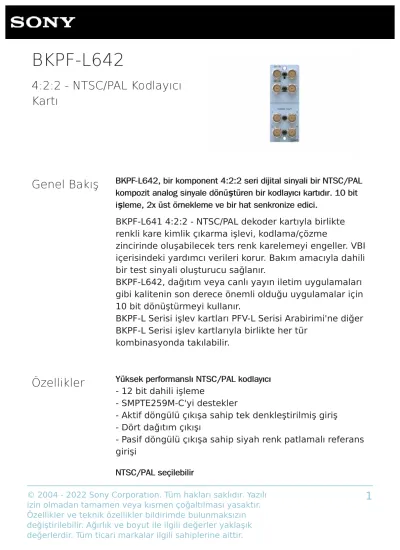

BKPF-L642
4:2:2 - NTSC/PAL Kodlayıcı Kartı
Genel Bakış
BKPF-L642, bir komponent 4:2:2 seri dijital sinyali bir NTSC/PALBKPF-L642, bir komponent 4:2:2 seri dijital sinyali bir NTSC/PAL kompozit analog sinyale dönükompozit analog sinyale dönüştüren bir kodlayıcı kartıdır. 10 bittüren bir kodlayıcı kartıdır. 10 bit iişleme, 2x üst örnekleme ve bir hat senkronize edici.leme, 2x üst örnekleme ve bir hat senkronize edici.
BKPF-L641 4:2:2 - NTSC/PAL dekoder kartıyla birlikte renkli kare kimlik çıkarma işlevi, kodlama/çözme
zincirinde oluşabilecek ters renk karelemeyi engeller. VBI içerisindeki yardımcı verileri korur. Bakım amacıyla dahili bir test sinyali oluşturucu sağlanır.
BKPF-L642, dağıtım veya canlı yayın iletim uygulamaları gibi kalitenin son derece önemli olduğu uygulamalar için 10 bit dönüştürmeyi kullanır.
BKPF-L Serisi işlev kartları PFV-L Serisi Arabirimi'ne diğer BKPF-L Serisi işlev kartlarıyla birlikte her tür
kombinasyonda takılabilir.
Özellikler
Yüksek performanslı NTSC/PAL kodlayıcıYüksek performanslı NTSC/PAL kodlayıcı - 12 bit dahili işleme- SMPTE259M-C'yi destekler
- Aktif döngülü çıkışa sahip tek denkleştirilmiş giriş - Dört dağıtım çıkışı
- Pasif döngülü çıkışa sahip siyah renk patlamalı referans girişi
Dahili hat senkronize edici Dahili hat senkronize edici - H faz ayarı
Renkli kare kimli
Renkli kare kimliği çıkarmai çıkarma
Açıklamalı Altyazıyı desteklemek için VBI içeri
Açıklamalı Altyazıyı desteklemek için VBI içeriğini korurini korur EDH izleme
EDH izleme
Dahili test sinyali üretici Dahili test sinyali üretici
Teknik Özellikler
Genel Özellikler
Girişler/çıkışlar
Seri dijital giriş: SDI Giriş konnektörü (BNC tipi) (1), 0,8 Vp-p, 75 Ohm, 4:2:2
komponent seri dijital sinyal, SMPTE-259M-C'ye uyumlu, 270 Mb/sn.
Referans giriş: REF Giriş
konnektörü (BNC tipi) (1), 0,3 Vp-p ±%10, 75 Ohm, siyah renk patlaması sinyali
Dijital giriş dönüş kaybı: 15 dB veya daha fazla (5 MHz - 270 MHz)
Seri dijital çıkış: Aktif döngülü çıkış konnektörü (BNC tipi) (1), 0,8 Vp-p, 75 Ohm, 525/625 komponent seri dijital sinyal, SMPTE-259M- C'ye uyumlu, 270 Mb/sn Analog video çıkışı: ANALOG
ÇIKIŞ konnektörleri (BNC tipi) (4), NTSC/PAL kompozit
analog video sinyali, 1,0 Vp-p, 75 Ohm
Referans çıkış: Pasif döngülü çıkış konnektörü (BNC tipi) (1), 0,3 Vp-p ±%10, 75 Ohm, siyah renk patlaması sinyali Dijital çıkış dönüş kaybı: 15 dB veya daha fazla (5 MHz - 270 MHz)
Kablo uzunluğu: 200 m maks.
(Belden 8281, Fujikura 5C2V veya eşdeğer koaksiyel
kabloyla)
Kanal kodlaması: Karışık NRZI Video özellikleri Örnekleme frekansı: 27 MHz
Sinyal: 10 bit
Dahili işleme: 12 bit
Bant genişliği: 5,75 MHz
DG: %1 veya daha az
DP: 1° içinde
K faktör (2T atış): %1 veya daha az
Sinyal-parazit oranı: 60 dB
veya daha fazla (Yassı Alan kullanarak)
Y/C gecikmesi: ±10 ns veya daha az
İşleme gecikmesi: 4 µs (NTSC)/7,5 µs (PAL)
Faz ayar aralığı: Hat: -2 H, -1 H, ±0 H, +1 H
GİRİŞ Kilit modu: 0,1 - 8,5 µs (NTSC), 0,1 - 7,0 µs (PAL) Harici REF modu: -4,2 - +4,2 µs (35 ns adım NTSC), -3,5 - +3,5 µs (28 ns adım PAL), Test sinyali: %100 beyaz ile
%75 renkli çubuklar
Genel
Güç gereksinimi: +5 V DC: 1,2 A (PFV-L Serisi Arabirim
Ünitesinden sağlanır) Çalışma sıcaklığı: +5°C - +40°C (+41°F - +104°F) Saklama sıcaklığı: -20°C - +60°C (-4°F - +140°F) Çalışma nemi: %10 - %90 (yoğuşmasız)
Boyutlar
: Kart 77 x 267 mm (3 1/8 x 10 3/4 inç) (y/g)
Konnektör paneli 33 x 85 mm (1 5/16 x 3 3/8 inç) (y/g)
: Kart Yaklaşık 150 g (5 oz) Konnektör paneli Yaklaşık 100 g (4 oz)
Aksesuar yelpazesi
Kurulum Kılavuzu (1)
Kurulum Kılavuzu (1)
