STANDART FORM ÜZERİNDE MODEL ÇİZİMİ

Tam metin

(1)

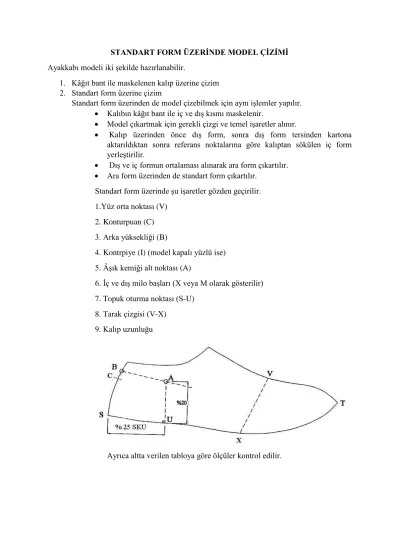

STANDART FORM ÜZERİNDE MODEL ÇİZİMİ Ayakkabı modeli iki şekilde hazırlanabilir.

1. Kâğıt bant ile maskelenen kalıp üzerine çizim 2. Standart form üzerine çizim

Standart form üzerinden de model çizebilmek için aynı işlemler yapılır.  Kalıbın kâğıt bant ile iç ve dış kısmı maskelenir.

 Model çıkartmak için gerekli çizgi ve temel işaretler alınır.

 Kalıp üzerinden önce dış form, sonra dış form tersinden kartona aktarıldıktan sonra referans noktalarına göre kalıptan sökülen iç form yerleştirilir.

 Dış ve iç formun ortalaması alınarak ara form çıkartılır.  Ara form üzerinden de standart form çıkartılır.

Standart form üzerinde şu işaretler gözden geçirilir. 1.Yüz orta noktası (V)

2. Konturpuan (C) 3. Arka yüksekliği (B)

4. Kontrpiye (I) (model kapalı yüzlü ise) 5. Âşık kemiği alt noktası (A)

6. İç ve dış milo başları (X veya M olarak gösterilir) 7. Topuk oturma noktası (S-U)

8. Tarak çizgisi (V-X) 9. Kalıp uzunluğu

(2)

Kalıp No SKB (mm) S-B (mm) C % 20 SKB B-V (mm) % 70 STU S-U (mm) % 25 STU U-A (mm) % 20 STU 35 233,33 53 163,33 58,3 46,7 36 240,00 54 168,00 60,0 48,00 37 246,67 55 172,67 61,7 49,33 38 253,33 56 177,33 63,3 50,7 39 260,00 57 182,00 65,0 52,0 40 266,67 58 186,67 66,7 53,3 41 273,33 59 191,33 68,3 54,667 42 280,00 60 196,00 70,0 56,000 43 286,67 61 200,67 71,7 57,3 44 293,33 62 205,33 73,3 58,7 45 300,00 63 210,00 75,0 60,0 46 306,67 64 214,67 76,7 61,3

Model çizgilerine göre ölçüler belirlenir.

Burada gova modeli çizimi yapılacaktır. Bu nedenle ilk olarak: *Tarak çizgisinin ½ si işaretlenir.

* Bu nokta arka yüksekliği (B) noktasına cetvel ile birleştirilir. * Tarak çizgisinin ½ sinin 2-4 mm. üzeri işaretlenir. (ağız iç çizgisi) * Cetvel ile kalıp üst noktasına kadar sıfırlanarak çizilir.

* Ağız çizgileri çizilir.

Var ise parçaları için gerekli ölçü ve işaretler alınarak çizim tamamlanır (Somçağ,2005). Düz, parçasız bir gova modeli için standart form şu şekilde biçimlenecektir.

(3)

Parçalı Gova model çizimi

Parçalı Gova model standart form

KAYNAK

Somçağ, H. 2005). AB. MEDA Projesi Ayakkabı Eğitimi (2003-2005) Model Yapımı Ders Notları, İstanbul.

Somçağ, H. 2007). Ars- Arpel Ayakkabı Eğitimi (2003-2005) Model Yapımı Ders Notları, Milano.
