Teknik Özellikleri
ÇIKIŞLAR
Alarm çıkışı Röle: 250V AC, 8A (rezistif yük için), NO+NC
Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama.
Röle ömrü
ÇEVRESEL ÖZELLİKLER
Yükseklik En çok 2000m
31°C'ye kadar %80, sonra lineer olarak azalıp 40°C’de %50'ye düşen nemde çalışır.
Ortam/depolama sıcaklığı Bağıl nem
0 ... +50°C/-25 ... 70°C
Koruma sınıfı EN 60529 standardına göre ; Ön panel : IP65 ,
Arka panel : IP20
Yanıcı ve aşındırıcı gaz bulunmayan ortamlarda kullanılmalıdır.
KUTU
Kutu şekli EN60715 standardı TH35 tipi raya monte edilir.
Ebatlar G54xY94xD68mm
Ağırlık
Kutu malzemeleri Kendi kendine sönen plastikler kullanılmıştır.

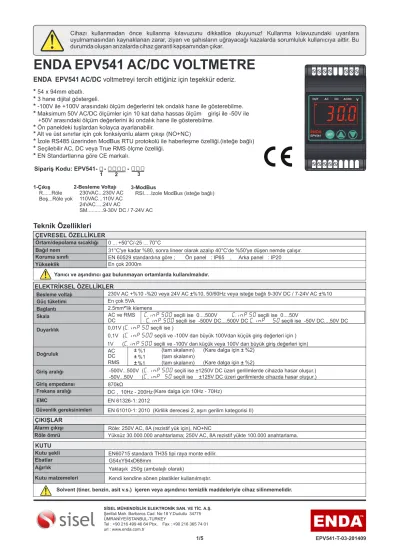

ENDA EPV541 AC/DC VOLTMETRE
ENDA EPV541 AC/DC voltmetreyi tercih ettiğiniz için teşekkür ederiz.
Solvent (tiner, benzin, asit v.s.) içeren veya aşındırıcı temizlik maddeleriyle cihaz silinmemelidir.
Yaklaşık 250g (ambalajlı olarak)
*
54 x 94mm ebatlı.*
3 hane dijital göstergeli.*
-100V ile +100V arasındaki ölçüm değerlerini tek ondalık hane ile gösterebilme.*
Maksimum 50V AC/DC ölçümler için 10 kat daha hassas ölçüm girişi ile -50V ile +50V arasındaki ölçüm değerlerini iki ondalık hane ile gösterebilme.*
Ön paneldeki tuşlardan kolayca ayarlanabilir.*
Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı (NO+NC)*
İzole RS485 üzerinden ModBus RTU protokolü ile haberleşme özelliği.(isteğe bağlı)*
Seçilebilir AC, DC veya True RMS ölçme özelliği.*
EN Standartlarına göre CE markalı.Besleme voltajı 230V AC +%10 -%20 veya 24V AC %10, 50/60Hz veya isteğe bağlı 9-30V DC / 7-24V AC %10± ± Güç tüketimi
2.5mm²'lik klemens Bağlantı
Skala Duyarlılık
ELEKTRİKSEL ÖZELLİKLER
C.Inp 500 seçili ise 0....500V C.InP 50 seçili ise 0....50V
0,1V (C.InP 500 seçili ve -100V dan büyük 100Vdan küçük giriş değerleri için )
En çok 5VA
AC ve RMS DC
± Doğruluk
EMC
Güvenlik gereksinimleri
EN 61326-1: 2012
EN 61010-1: 2010 (Kirlilik derecesi 2, aşırı gerilim kategorisi II)
%1 AC
RMS
DC ± %1
%1
(tam skalanın) (Kare dalga için %2)± (tam skalanın)
(tam skalanın)
Giriş empedansı 870kΩ
Frekans aralığı DC , 10Hz - 200Hz
Giriş aralığı -500V...500V (C.InP 500 seçili ise ±1250V DC üzeri gerilimlerde cihazda hasar oluşur.) -50V...50V
± (Kare dalga için
± %2)
(Kare dalga için 10Hz - 70Hz)
1V (C.InP 500 seçili ve -100V dan küçük veya 100V dan büyük giriş değerleri için) 1-
R...Röle Boş...Röle yok
Çıkış
2-
230VAC...230V AC
110VAC...110V AC 24VAC...24V AC
SM...9-30V DC / 7-24V AC Besleme Voltajı Sipariş Kodu: EPV541- - -
2 3
1
0,01V (C.InP 50 seçili ise )
RSI...Izole ModBus (isteğe bağlı)
3-ModBus
C.Inp 500 seçili ise -500V DC....500V DC C.InP 50 seçili ise -50V DC....50V DC
(C.InP 50 seçili ise ±125V DC üzeri gerilimlerde cihazda hasar oluşur.)
ENDA SET
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
OUT AC DC ACDC A
ENDA
V
EPV541
OUT AC DC ACDC
SET
EPV541-T-03-201409 Cihazı kullanmadan önce kullanma kılavuzunu dikkatlice okuyunuz! Kullanma kılavuzundaki uyarılara uyulmamasından kaynaklanan zarar, ziyan ve şahısların uğrayacağı kazalarda sorumluluk kullanıcıya aittir. Bu durumda oluşan arızalarda cihaz garanti kapsamından çıkar.
SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.
Şerifali Mah. Y.Dudullu 34775 ÜMRANİYE/İSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
1/5
UP.l1 UP.l1 + HYS.U UP.l1 HYS.U -
LO.l1 LO.l1 + HYS.L
LO.l1 HYS.L -
Out
Out
dly.U
A.out = n.c.
A.out = n.o.
dly.U dly.l dly.l
Input
t
t
t
2/4
A
-A 0
A
0
A
0
A
-A
A
0
A
0
A
-A 0
T 3T/2
T/2 2T
T 3T/2
T/2 2T
T 3T/2
T/2 2T
T 3T/2
T/2
0
T
T/2 3T/2
2T
T 3T/2
T/2 2T
d d
T 2T
0.308 A
0.386 A
0.000 0.000 A A
d T
d A T d A
A T d
T2
2
0.000 1
A 2 1
2 A
A 12 A 2
p
1 A 2 A1
p
2 2 A 1
A 1
A 12
3 A 1
3 A 1
ac dc Ac.dc
(rms)Boyutlar
10 11 BESLEME:
NOT :
184-253V AC 50/60Hz 5VA
Faz Nötr
230V AC Besleme Anahtar
Not:
Kablo kesiti: 1,5mm² Sigorta
F 100mA 250V AC
Sigorta kullanılmalıdır.
1) Cihaz kabloları IEC 60227 veya IEC 60245 gereksinimlerine uygun olmalıdır.
2) Güvenlik kuralları gereğince şebeke anahtarı operatörün kolaylıkla ulaşabileceği bir konumda olması ve anahtarın cihazla ilgili olduğunu belirten bir işaretin bulunması gerekmektedir.
Cihazın tümünde ÇİFT YALITIM vardır.
Vida sıkma momenti 0.4-0.5Nm
3 2
68mm
94mm 54mm
1
Cihazı raydan çıkarmak için ; Ray kilidini tornavida ile 2 yönünde itiniz ve cihazı 3 yönünde çekiniz.
46mm
46,5mm
C.Inp giriş tipi 500 seçili ise ölçüm uçları 1 ve 4 klemenslerine takılmalıdır. Aksi takdirde ölçüm hatalı yapılır.
C.Inp giriş tipi 50 seçili ise ölçüm uçları 2 ve 3 klemenslerine takılmalıdır. Aksi takdirde ölçüm hatalı yapılır.
INDUSTRIAL ELECTRONICS
EPV541-230VAC-RSI AC/DC VOLTMETER
ENDA
8 680407 710539
789
COM B A INDUSTRIAL ELECTRONICS
EPV541-230VAC AC/DC VOLTMETER
ENDA
8 680407 710522
SN: XXXXXXXXX
1110 56789
230V AC +10% -20%
50/60Hz 5VA
CAT II Made in Turkey
SN: XXXXXXXXX
1110 56
230V AC +10% -20%
50/60Hz 5VA
CAT II Made in Turkey Max.
500V AC/DC
1234
+ Max.
50V AC/DC +
Max.
500V AC/DC
1234
+ Max.
50V AC/DC +
INDUSTRIAL ELECTRONICS
EPV541-R-230VAC AC/DC VOLTMETER
ENDA
8 680407 710546
OUTPUT 250V AC 8A RESISTIVE LOAD
INDUSTRIAL ELECTRONICS
EPV541-R-230VAC-RSI AC/DC VOLTMETER
ENDA
8 680407 710553
789
COM B A SN: XXXXXXXXX
151413121110 56789
230V AC +10% -20%
50/60Hz 5VA
CAT II Made in Turkey
OUTPUT 250V AC 8A RESISTIVE LOAD
Max.
500V AC/DC
SN: XXXXXXXXX
151413121110 123456
230V AC +10% -20%
50/60Hz 5VA
+
CAT II Made in Turkey
Max.
50V AC/DC + Max.
500V AC/DC
1234
+ Max.
50V AC/DC +
Bağlantı Diyagramı
ENDA EPV541A ray montajlı kontrol cihazıdır. Cihaz talimatlara uygun kullanılmalıdır.
bağlantılar, teknik personel tarafından, kullanma kılavuzundaki talimatlara uygun olarak yapılmalıdır. Montaj yapılırken bağlantı kablolarında elektrik bulunmamalıdır. Cihaz rutubetten, titreşimden ve kirlilikten korunmalıdır. Çalışma ısısına dikkat edilmelidir. Montaj kabloları yüksek güç taşıyan hatların ve cihazların yakınından geçirilmemelidir.
Montaj ve elektriksel
EPV541-T-03-201409
ENDASET
1 2 3 4 5 6 7 8 9
18 17 16 15 14 13 12 11 10
OUT AC DC ACDC A
ENDA
A
EPV541 OUT AC DC ACDC
SET
ENDA SET
OUT AC DC ACDC A
ENDA
A
EPV541
OUT AC DC ACDC
SET Program Seçilen parametre değerinin görüntülenmesini ve ayarlanmasını sağlar.
tuşu
Set değerinin arttırılmasını ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında ayarlanan sayısal değer hızlı artar.
ayarlanan sayısal değer hızlı azalır.
Set değerinin eksiltilmesini ve parametrelerin değiştirilmesini sağlar. Sürekli basıldığında Arttırma
tuşu
Eksiltme tuşu
Tuşlarına birlikte basılırsa üst limit değeri ayarlanabilir.
Ölçüm değeri
ve tuşları kullanılarak üst limit değeri -500V ile 500V arasında ayarlanabilir.
(C.ınp 50 ise bu parametre -50.00V ile 50.00V arasında ayarlanabilir.) Bu parametre (lo.l1 + HYS.l + HYS.U ) değerinden küçük olamaz.
Tuşuna basılınca üst limit değeri görülür.
Tuşuna basılınca alt limit değeri görülür.
Tuşlarına birlikte basılırsa alt limit değeri ayarlanabilir.
EPV541 PROGRAMLAMA DİYAGRAMI
&
&
ALARM DEĞERİNİN AYARLANMASI
Tuşuna basılınca üst limit için histerisiz değeri görülür.
Tuşuna basılınca üst limit alarmı için gecikme süresi görülür.
Tuşuna basılınca üst limit değeri görülür.
Tuşuna basılınca alt limit değeri görülür.
Tuşuna basılınca alt limit için histerisiz değeri görülür.
Üst limit alarmı için gecikme süresi
Üst limit histerisiz değeri
Üst limit değeri
Alt limit değeri
Alt limit histerisiz değeri
ve tuşları kullanılarak üst limit histerisiz değeri 0.0 ile 20.0V arasında istenilen değere ayarlanabilir.
(C.ınP 50 ise bu parametre 0.00 ile 20.00 arasında istenilen değere ayarlanabilir.) Bu parametre ( Up.l1 - Lo.l1 - Hys.l ) değerinden büyük olamaz.
ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.
üst limit alarmı için gecikme süresi
tuşlarına birlikte 3 saniye süre ile basılırsa programlama konumuna geçilir veya normal çalışma moduna dönülür.Parametre isimleri ekranda görünürken tuşlarına basılırsa ölçüm değeri moduna dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
PROGRAMLAMA KONUMU
Tuşuna 3sn süre ile basılırsa Loc Moduna geçilir.
Loc modunda menüye ve diğer fonksiyonlara erişilemez, sadece ölçülen değer görülebilir.
Loc
Ölçüm değeri
Loc Modunda iken tuşuna 3sn süre ile basılırsa unL Moduna geçilir.
unL modunda menüye ve diğer fonksiyonlara erişilebilir.
unL
Ölçüm değeri
Tuşlarına birlikte basılırsa revizyon tarihi gün ve ay olarak görüntülenir.
12.03 2013
Revizyon tarihi gün/ay olarak gösterilirken tuşuna basılırsa revizyon tarihi yıl olarak görüntülenir.
Ölçüm değeri
3/5
10.0
10.0
ve tuşları kullanılarak alt limit değeri -500V ile 500V arasında ayarlanabilir.
(C.ınp 50 ise bu parametre -50.00V ile 50.00V arasında ayarlanabilir.) Bu parametre (UP.l1 - HYS.U - HYS.L ) değerinden büyük olamaz.
ve tuşları kullanılarak üst limit değeri -500V ile 500V arasında ayarlanabilir.
(C.ınp 50 ise bu parametre -50.00V ile 50.00V arasında ayarlanabilir.) Bu parametre (lo.l1 + HYS.l + HYS.U ) değerinden küçük olamaz.
ve tuşları kullanılarak alt limit değeri -500V ile 500V arasında ayarlanabilir.
(C.ınp 50 ise bu parametre -50.00V ile 50.00V arasında ayarlanabilir.) Bu parametre (UP.l1 - HYS.U - HYS.L ) değerinden küçük olamaz.
ve tuşları kullanılarak alt limit histerisiz değeri 0.0 ile 20.0V arasında istenilen değere ayarlanabilir.
(C.InP 50 ise bu parametre 0.00 ile 20.00 arasında istenilen değere ayarlanabilir.) Bu parametre ( Up.l1 - Lo.l1 - Hys.U ) değerinden büyük olamaz.
&
&
SET SET
SET
SET
SET
SET
& &
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
EPV541-T-03-201409
Tuşuna basılınca baudrate değeri görülür.
baud OFF
ve tuşları kullanılarak baudrate degeri OFF,1200,2400,4800,9600,19200 degerlerine ayarlanabilir.Tuşuna basılır ise tekrar parametre ismine dönülür.
**
Optn
Ekranda gösterilen ölçüm değeri örnekleme süresi seçimidir.1.seçilirse;250ms,2.seçilirse;500ms, 3.seçilirse;
750ms, 4.seçilirse;1sn opsiyonları geçerlidir.
*
Tuşuna basılıncaölçüm değeri örnekleme süresi görülür.
4
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılınca cihazın adresi görülür.
Adrs 1
ve tuşları kullanılarak cihazın adresi 1 ile 247 arasında ayarlanabilir.
Tuşuna basılır ise tekrar parametre ismine dönülür.
**
Ölçüm metodu
ve tuşları kullanılarak ölçüm metodu , veya olacak şekilde ayarlanabilir.
Ekranın üst kısmındaki üç led ayarlanan ölçüm metodunu göstermektedir.
ac dc acdc
* ACdC
Tuşuna basılınca ölçüm metodu konumu görülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Alarm çıkış konumu
ve tuşları kullanılarak alarm çıkış konumu veya olacak şekilde ayarlanabilir.
seçilirse alarm durumunda çıkış rölesi enerjilenir.
n.o. N.c. n.o
Tuşuna basılınca alarm çıkış konumu görülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
Tuşuna basılınca ölçüm giriş tipi görülür.
ve tuşları kullanılarak ölçüm giriş tipi 500 yada 50 olarak seçilebilir.
Tuşuna basılır ise tekrar parametre ismine dönülür.
C.inp
500
Ölçüm giriş seçimi
Giriş tipi 500 seçilirse giriş maksimum - 500V DC veya 500V AC olabilir. 50 seçilirse giriş maksimum - 50V DC veya 50V AC olabilir.+ + SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET
SET Alt limit alarmı için gecikme süresi
ve tuşları kullanılarak 0 ile 900 saniye arasında istenilen değere ayarlanabilir.
alt limit alarmı için gecikme süresi Tuşuna basılınca
alt limit alarmı için gecikme süresi görülür.
Tuşuna basılır ise tekrar parametre ismine dönülür.
SET
SET
*
(*)
(**) Sadece ModBus’li cihazlarda AdrS ve bAud parametreleri bulunur.
Rölesiz modellerde sadece tYPE , ve C.inp parametreleri bulunur.
NOT : Cihaza ilk enerji verilirken tuşuna basılı tutulur ise, ekranda dPAr mesajı görünür ve fabrika ayarlarına geri dönülür.
i
i
Ölçüm değeri konumuna dönmek ve yeni ayarları set etmek için aşağıdaki seçeneklerden biri uygulanabilir;
a) Programlama işleminden sonra her hangi bir tuşa basmadan 25 saniye bekleyiniz.
b) Programlama işleminden sonra ve tuşlarına aynı anda basınız.
c) Cihazın enerjisini kesip tekrar veriniz.
C.Inp giriş tipi 500 seçili ise ölçüm uçları 1 ve 4 klemenslerine takılmalıdır. Aksi takdirde ölçüm hatalı yapılır.
C.Inp giriş tipi 50 seçili ise ölçüm uçları 2 ve 3 klemenslerine takılmalıdır. Aksi takdirde ölçüm hatalı yapılır.
SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.
Şerifali Mah. Y.Dudullu 34775 ÜMRANİYE/İSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
EPV541-T-03-201409 HATA MESAJLARI
Ölçülen akım değerinin üst skalayı aştığını gösterir. Ölçülen akım değerinin alt skalayı aştığını gösterir.
Holding Register Adresleri
Decimal Hex
Veri
Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
Başlangıç Değeri
0000d 0001d 0002d 0003d 0004d 0005d 0006d 0007d
0008d 0009d
0x0000 0x0001 0x0002 0x0003 0x0004 0x0005 0x0006 0x0007
0x0008 0x0009
word word word word word word word word
word word
Ölçüm değeri örnekleme süresi opsiyonu(1.seçilirse;250ms, 2.seçilirse;500ms,3.seçilirse;750ms,4.seçilirse;1sn opsiyonları geçerlidir.
Üst limit değeri
Üst limit histerisiz değeri
Üst limit alarmı için gecikme süresi Alt limit değeri
Alt limit histerisiz değeri
Alt limit alarmı için gecikme süresi Ölçüm metodu (0=AC,1=DC,2=ACDC)
RS485 Network bağlantısı için cihazın adresi (1 ile 247 arasında ayarlanabilir.
Baudrate (0=Off;1=1200;2=2400; 3=4800; 4=9600; 5=19200)
uPL1
dlyU LoL1 HYSL dLyl HYSU
typE OPTN
aDRS BAUD
Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir
Okunabilir/Yazılabilir
Okunabilir/Yazılabilir
500 10.0 0 0 10.0
0 aCdC
1 oFF
1.1 HOLDING REGISTERS
ENDA EPV541 DİJİTAL VOLTMETRE MODBUS PROTOKOLÜ ADRES HARİTASI
Input Register Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
0000d 0x0000 word Ölçülen gerilim değeri – Sadece okunabilir
1.2 INPUT REGISTERS
Discrete Input Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
00d 0x00 Bit Röle çıkış durumu (0=OFF; 1=ON) – Sadece okunabilir
1.3 DISCRETE INPUTS
Coil Adresleri
Decimal Hex
Veri Tipi Verinin İçeriği Parametre
Adı
Okuma /Yazma İzni
00d 0x00 Bit Alarm çıkış konumu (0=no; 1=nc) Aout Okunabilir/Yazılabilir
1.4 COILS
Başlangıç Değeri
no 4
0000d 0001d 0002d 0003d
0x0000 0x0001 0x0002 0x0003
word word word word
Ölçüm değeri örnekleme süresi opsiyonu Ölçüm metodu (0=AC,1=DC,2=ACDC)
RS485 Network bağlantısı için cihazın adresi (1 ile 247 arasında ayarlanabilir.
Baudrate (0=Off;1=1200;2=2400; 3=4800; 4=9600; 5=19200)
typE OPTN aDRS BAUD
Okunabilir/Yazılabilir Okunabilir/Yazılabilir Okunabilir/Yazılabilir
Okunabilir/Yazılabilir
aCDC
1 oFF
4
*
Rölesiz modellerde “Holding Register” parametre tablosu aşağıdaki gibidir.*
Rölesiz modellerde Coil ve Discrete Input parametreleri bulunmamaktadır.00001 0x0001 word Ölçülen gerilim değeri (Üç haneli iken ondalıksız
olarak okunur. Diğer durumlarda ‘0’ dır.) – Sadece okunabilir
SİSEL MÜHENDİSLİK ELEKTRONİK SAN. VE TİC. A.Ş.
Şerifali Mah. Y.Dudullu 34775 ÜMRANİYE/İSTANBUL-TURKEY
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. No:18
5/5 EPV541-T-03-201409
