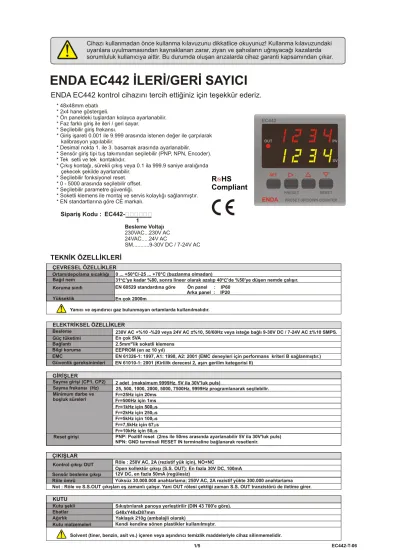

Cihazý kullanmadan önce kullanma kýlavuzunu dikkatlice okuyunuz! Kullanma kýlavuzundaki uyarýlara uyulmamasýndan kaynaklanan zarar, ziyan ve þahýslarýn uðrayacaðý kazalarda sorumluluk kullanýcýya aittir. Bu durumda oluþan arýzalarda cihaz garanti kapsamýndan çýkar.
ENDA EC442 ÝLERÝ/GERÝ SAYICI
ENDA EC442 kontrol cihazýný tercih ettiðiniz için teþekkür ederiz.
ÇEVRESEL ÖZELLÝKLER
Yükseklik En çok 2000m
Yanýcý ve aþýndýrýcý gaz bulunmayan ortamlarda kullanýlmalýdýr.
31 'ye kadar %80, sonra lineer olarak azalýp 40 'de %50'ye düþen nemde çalýþýr.
Ortam/depolama sýcaklýðý Baðýl nem
0 ... +50°C/-25 ... +70°C (buzlanma olmadan)
°C °C
Koruma sýnýfý EN 60529 standardýna göre Ön panel : IP60 Arka panel : IP20
TEKNÝK ÖZELLÝKLERÝ
1/5
KUTU
Kutu þekli Sýkýþtýrýlarak panoya yerleþtirilir (DIN 43 700'e göre).
Ebatlar G48xY48xD87mm
Aðýrlýk Yaklaþýk 210g (ambalajli olarak)
Kutu malzemeleri Kendi kendine sönen plastikler kullanýlmýþtýr.
Solvent (tiner, benzin, asit vs.) içeren veya aþýndýrýcý temizlik maddeleriyle cihaz silinmemelidir.
ELEKTRÝKSEL ÖZELLÝKLER
Besleme 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya isteðe baðlý 9-30V DC / 7-24V AC ±%10 SMPS.
Güç tüketimi En çok 5VA
2.5mm²'lik soketli klemens Baðlantý
Bilgi koruma EMC
Güvenlik gereksinimleri
EN 61326-1: 1997, A1: 1998, A2: 2001 (EMC deneyleri için performans kriteri B saðlanmýþtýr.) EEPROM (en az 10 yýl)
EN 61010-1: 2001 (Kirlilik derecesi 2, aþýrý gerilim kategorisi II)
EC442-T-06
* 48x48mm ebatlý
* 2x4 hane göstergeli.
* Ön paneldeki tuþlardan kolayca ayarlanabilir.
* Faz farklý giriþ ile ileri / geri sayar.
* Seçilebilir giriþ frekansý.
* Giriþ iþareti 0.001 ile 9.999 arasýnda istenen deðer ile çarpýlarak kalibrasyon yapýlabilir.
* Desimal nokta 1. ile 3. basamak arasýnda ayarlanabilir.
* Sensör giriþ tipi tuþ takýmýndan seçilebilir (PNP, NPN, Encoder).
* Tek setli ve tek kontaklýdýr.
* Çýkýþ kontaðý, sürekli çýkýþ veya 0.1 ila 999.9 saniye aralýðýnda çekecek þekilde ayarlanabilir.
* Seçilebilir fonksiyonel reset.
* 0 - 5000 arasýnda seçilebilir offset.
* Seçilebilir parametre güvenliði.
* Soketli klemens ile montaj ve servis kolaylýðý saðlanmýþtýr.
* EN standartlarýna göre CE markalý. ENDA
PRESET UP/DOWN COUNTERPV
SV OUT
SET
PRESET RESET
EC442
Sayma giriþi (CP1, CP2) 2 adet (maksimum 9999Hz, 5V ila 30V’luk puls)
Sayma frekansý (Hz) 25, 500, 1000, 2000, 5000, 7500Hz, 9999Hz programlanarak seçilebilir.
Minimum darbe ve
boþluk süreleri Fr=25Hz için 20ms Fr=500Hz için 1ms
Fr=2kHz için 250ms Fr=5kHz için 100ms Fr=7,5kHz için 67ms Fr=10kHz için 50ms Fr=1kHz için 500ms
GÝRÝÞLER
ÇIKIÞLAR
Kontrol çýkýþý OUT Röle : 250V AC, 2A (rezistif yük için), NO+NC
Open kollektör çýkýþý (S.S. OUT): En fazla 30V DC, 100mA Sensör besleme çýkýþý 12V DC, en fazla 50mA (regülesiz)
Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama Röle ömrü
Not : Röle ve S.S.OUT çýkýþlarý eþ zamanlý çalýþýr. Yani OUT rölesi çektiði zaman S.S. OUT tranzistörü de iletime girer.
PNP: Pozitif reset ( )
NPN: GND terminali RESET IN terminaline baðlanarak resetlenir.
2ms ile 50ms arasýnda ayarlanabilir 5V ila 30V'luk puls Reset giriþi
Sipariþ Kodu :
EC442-
1
Besleme Voltajý
230VAC...230V AC 24VAC...24V AC
SM...9-30V DC / 7-24V AC
TERÝMLER
PV göstergesi (1) : 7.1mm SV göstergesi (2) : 7.1mm Bir adet kýrmýzý LED
7 parçalý 4 hane kýrmýzý LED gösterge 7 parçalý 4 hane sarý LED gösterge
Mikro switch ( 2 ) SV göstergesi
Karakter yükseklikleri
( 3 ) Çýkýþ LED’i
( 4 ),( 5 ),( 6 ),( 7 ) Tuþ takýmý ( 1 ) PV göstergesi
2/5 EC442-T-06
ENDA PRESET UP/DOWN COUNTER PV
SV OUT
SET
PRESET RESET
EC442
(1) Sayýcý deðeri (Çalýþma modunda)
Parametre ismi veya deðeri (Programlama modunda)
(3) Çýkýþ ledi.
(2) Preset deðeri (Çalýþma modunda)
Parametre ismi, deðeri veya birimi (Programlama modunda)
(4) Deðer arttýrma tuþu (Çalýþma ve programlama modunda) Parametre seçim tuþu (Programlama modunda)
(5) Parametre seçim tuþu ve sýfýrlama tuþu (Programlama modunda) Deðer eksiltme tuþu (Çalýþma ve programlama modunda) (6) oPt. 'larýn ve deðiþtirilmek istenen hanenin seçilmesini saðlar
(7) Çalýþma ve program modlarýnýn seçilmesini, parametrelerin ayarlanmasýný saðlar.
BAÐLANTI DÝYAGRAMI
ENDA EC442 pano tipi kontrol cihazýdýr. Cihaz talimatlara uygun kullanýlmalýdýr. Montaj yapýlýrken baðlantý kablolarýnda elektrik bulunmamalýdýr. Cihaz rutubetten, titreþimden ve kirlilikten korunmalýdýr. Çalýþma sýcaklýðýna dikkat edilmelidir. Þebekeye baðlantýsý olmayan giriþ ve çýkýþ hatlarýnda ekranlý ve burgulu kordon kablo kullanýlmalýdýr. Bu kablolar yüksek güç taþýyan hatlarýn ve cihazlarýn yakýnýndan geçirilmemelidir. Ekran hattý cihaz tarafýndaki ucundan topraklanmalýdýr. Montaj ve elektriksel baðlantýlar, teknik personel tarafýndan, kullanma kýlavuzundaki talimatlara uygun olarak yapýlmalýdýr.
Not : 184-253V AC 50/60Hz 5VA BESLEME :
NOT :
1) Besleme kablolarý IEC 60227 veya IEC 60245 gereksinimlerine uygun olmalýdýr.
2) Güvenlik kurallarý gereðince þebeke anahtarý operatörün kolaylýkla ulaþabileceði bir konumda olmasý ve anahtarýn cihazla ilgili olduðunu belirten bir iþaretin bulunmasý gerekmektedir.
Vida sýkma momenti 0.4-0.5Nm
9 8
Nötr Faz
Sigorta F 100 mA
250V AC
Sigorta baðlanmalýdýr.
Cihazýn tümünde ÇÝFT YALITIM vardýr.
Anahtar
230V AC Besleme Kablo ölçüsü: 1,5mm² EC442-230VAC
PRESET UP/DOWN COUNTER
EC442-24VAC
PRESET UP/DOWN COUNTER
RESET IN RESET IN
S.S. OUT S.S. OUT
CP2 INPUT CP2 INPUT
CP1 INPUT CP1 INPUT
GND GND
+12V 30mA 7 +12V 30mA
2 3 4 5 6
8 9 10 11 12
7 2 3 4 5 6
8 9 10 11 12
ENDA
INDUSTRIAL ELECTRONICSENDA
INDUSTRIAL ELECTRONICS230V AC +10% -20%
50/60Hz 5VA
SN: XXXXXXXXX SN: XXXXXXXXX
OUT1 OUT1
AC 250V 2A RESISTIVE LOAD
AC 250V 2A RESISTIVE LOAD 24V AC 50/60Hz 5VA
±10
Baðlantý kablolarý
- Cihazý 1 yönünde her iki taraftan bastýrýrken, 2 yönünde itiniz.
Panel
Not: 1) Panel montajý yapýlýrken baðlantý kablolarý için ilave yer ayrýlmasý gerekmektedir.
2) Panel kalýnlýðý en fazla 9mm olabilir.
3) Cihaz arkasýnda en az 100mm boþluk býrakýlmaz ise, panelden sökülmesi zorlaþýr.
Sýkýþtýrma aparatý BOYUTLAR
Panel yuva kesiti 51mm
8 0 m m
45 mm
+0.64 5 m m
+0.6Cihazý panelden çýkarmak için:
5 8 m m 4 8 m m
87mm 2 1
1
ENDA PRESET UP/DOWN COUNTER PV
SV OUT
SET
PRESET RESET
EC442
PRESET SET
Önce tuþuna sonra tuþuna birlikte basýlýrsa programlama moduna geçilir.
Çalýþma modu
Üst gösterge sayýcý deðeri alt gösterge preset deðeri gösterir.
Preset deðeri
Ayarlamasý için bakýnýz NOT 1.
OutP.
oPtý.
dýsP.
oPtý.
SECU..
oPtý.
Yedi deðiþik giriþ tipi vardýr.
Giriþ tiplerine göre sayma þekilleri diðer sayfadadýr.
Ayarlamasý için bakýnýz NOT 2.
Giriþ frekansý seçilebilir.
Ayarlamasý için bakýnýz NOT 2.
Sensör tipi seçilebilir.
Ayarlamasý için bakýnýz NOT 2.
outP..
typE
out tý.
RESET
Dokuz deðiþik çýkýþ tipi vardýr.
Çýkýþ numaralarýna göre çýkýþ þekilleri diðer sayfadadýr.
Ayarlamasý için bakýnýz NOT 2.
Out zamaný 0.1 saniye ile 999.9 saniye arasýnda herhangi bir deðere ayarlanabilir. Out zamaný 0.0 yapýlýrsa, sayýcý P.SEt deðerine ulaþtýðýnda sürekli çýkýþ alýnabilir.
Ayarlamasý için bakýnýz NOT 1.
RESET
dEcý.
Pnt.
oFFS.
dAtA dýsP.
CAL.
RESET
RESET
Kalibrasyon deðeri 0.001 ile 9.999 arasýnda herhangi bir deðere ayarlanabilir.Sayýcý gelen pulslarý kalibrasyon sayýsý ile çarparak gösterir.
Ayarlamasý için bakýnýz NOT 1.
Desimal nokta 1. ve 3. hane arasýnda ayarlanabilir.
Ýstenilirse desimal nokta hiç konmayabilir.
Ayarlamasý için bakýnýz NOT 2.
Sayýcý 0 ile 5000 arasýnda herhangi bir offset deðere ayarlanabilir. Sayýcý reset edildiði zaman offset deðerinden saymaya baþlar.
Ayarlamasý için bakýnýz NOT 1.
RESET RESET
ýnP.o SECU.
Out.o.
SECU.
dýs.o.
SECU.
SECU.
codE
Cntr.
r.SEt
def.
SEt
RESET
RESET
RESET
RESET
RESET
Güvenlik menüsüne girmek için güvenlik kodu. Bu parametre 1111 olmalýdýr.
Ayarlamasý için bakýnýz NOT 2.
PARAMETRE TABLOSU
25 Hert
500 Hert
1000 Hert
2000 Hert
5000 Hert
7500 Hert
Enco.
0.010 sec.
0.020 sec.
0.050 sec.
PnP
0.005 sec.
nPn
0.002 sec.
dirE. oPPo.
inPt.
typE
SEnS.
tyPE
r.est puls inPt.
Frq.
Cntr.
dir.
CP1.U.
CP2.d.
CP1.U.
CP2.U.
CP1.U.
CP2.G.
CP1.U.
CP2.r.
UP Ph-4
UP.dn.
Ph-1 UP.dn.
Ph-2
ConF.
4 ConF.
1 ConF.
2
ConF.
5 ConF.
6 ConF.
7 ConF.
8 ConF.
9 ConF.
10 outP.
typE
out ti. 000.0
INPT. oPTi.OuTP. oPTi
dEci.
Pnt.
diSP.
CAL.
oFFS.
disP. oPTi. dAtA
0 0.0
0.001 ... 9.999
0 ... 5000
inP.o SECU.
diS.o.
SECU.
def.
SEt Out.o.
SECU.
nonE Prog.
no Prog.
yES
nonE Prog.
no Prog.
yES
nonE
no
Prog.
no
yes Prog.
yES SECU.
codE 1111
no PAnE.
r.SEt r.SEt inP.t.
SECU. oPTi.
Cntr.
r.SEt 9999
Hert
... 999.9
0.00
PRESET PRESET PRESET
Sayma yönü dirE. veya oPPo. olarak seçilebilir. Seçilen giriþ tipine göre sayma yönü þekilleridiðer sayfadadýr.
Ayarlamasý için bakýnýz NOT 2.
Prog.
yES Prog.
yES
Prog.
yES
= Menü görünmez.
= Menü görünmez.
= Menü görünmez.
= Sayýcý reset edilemez.
Ayarlamasý için bakýnýz NOT 2.
Ayarlamasý için bakýnýz NOT 2.
Ayarlamasý için bakýnýz NOT 2.
= Menü görünür, programlanamaz.
= Menü görünür, programlanabilir.
= Menü görünür, programlanamaz.
= Menü görünür, programlanabilir.
= Menü görünür, programlanamaz.
= Menü görünür, programlanabilir.
nonE nonE
nonE
no Prog.
no Prog.
no
Prog.
no
both
= Reset tuþu ile sýfýrlanabilir.
= Reset giriþi ile sýfýrlanabilir.
= Hem Reset tuþu hem de Reset giriþi ile sýfýrlanabilir.
Ayarlamasý için bakýnýz NOT 2.
PAnE.
r.SEt r.SEt inP.t.
PARAMETRE AYARLAMA DÝYAGRAMI
Nümerik olmayan parametreler ayarlanýrken tuþu basýlý tutulur tuþlarý kullanýlarak ayarlanýr.
SET
RESET
1.000
1.000
1.000
1.010 1.000
SET SET SET
PRESET RESET
SET PRESET
SET
PRESET RESET
Tuþuna basýldýðýnda seçilmiþ olan parametrenin deðeri görülür ve tuþu basýlý tutulurken tuþlarý kullanýlarak seçilmiþ olan nümerik parametre istenilen deðere ayarlanýr. Yazýlan tüm haneleri sýfýrlamak için tuþu basýlý tutularak önce tuþuna sonra tuþuna birlikte basýlýr. SET
RESET SET
999.9 1000
P.SEt 1000
PRESET
SET PRG
ýnPt.
typE
RESET RESET
Cntr.
dýr.
ýnPt.
Frq.
RESET
RESET
SEnS.
tyPE
R.set puls
RESET
ýnPt.
oPtý.
both 0.000
PRESET
SET
Seçili nümerik parametre NOT 1
NOT 2
3/5 EC442-T-06
Programlama modundan çýkýþta, no = Fabrika deðerleri yüklenmez.
Yes = Fabrika deðerleri yüklenir.
Ayarlamasý için bakýnýz NOT 2.
Harici reset giriþi palsýnýn minimum süresi seçilebilir.
Ayarlamasý için bakýnýz NOT 1.
ÇIKIÞ TÝPLERÝ
Sayýcý deðeri Preset' e eþit olduðu sürece OUT çýkýþý aktif olur.
Sayýcý deðeri Preset' e eþit yada küçük ise OUT çýkýþý aktif olur.
Sayýcý deðeri Preset' e eþit yada büyük ise OUT çýkýþý aktif olur.
C o u n t input CP1
C o u n t input CP2 C o u n t input CP2 C o u n t input CP2 ýnPt.
tyPE Cntr.
dýr. dýrE.
CP1.U.
CP2.d.
CP1.U.
CP2.U.
UPPh-4
UP.dn.
Ph-1
UP.dn.
Ph-2 CP1.U.
CP2.G.
d i r c t i o n input CP2 CP1.U.
CP2.r.
C o u n t input CP1
C o u n t input CP1
C o u n t input CP1
C o u n t input CP1 C o u n t input CP1 H
H
H
H
H H H
H
H
H
H H L
L
L
L
L L L
L
L
L
L L
n n
n
n
n n
n n+1 n+1
n+1
n+1
n+1
n+1 n+1
n+1 n+2 n+2
n+2
n+2
n+2 n+2
n+2
n+2 n+2
n+2 n+2
n+3 n+3
n+3
n+3
n+3 n+3
n+4 n+4
n+5 n+4
n+3 n+3 n+3
n+5
n+5 n+4
n+6
n+6 n+7
n+7 n+8
n+3 n+3 n+3
n+4
n+4 C o u n t
input CP2
C o u n t input CP2
C o u n t input CP2
C o u n t input CP2
C o u n t input CP2 G a t e input CP2
DISPLAY
DISPLAY
DISPLAY
DISPLAY
DISPLAY DISPLAY
C o u n t input CP1 H
H L L direction input CP2
DISPLAY
C o u n t input CP1
C o u n t input CP1 C o u n t input CP1 C o u n t input CP1 C o u n t input CP1 C o u n t input CP1
H
H H H H H
H
H H H H
H
L
L L L L L
L
L L L L L
n
n n-1
n-1
n-1 n-2
n-2
n-2
n-2 n-3
n-3 n-3
n-4 n-4
n-5 C o u n t
input CP2
C o u n t input CP2 G a t e input CP2
DISPLAY
DISPLAY DISPLAY DISPLAY
DISPLAY DISPLAY
oPPo.
C o u n t input CP1H
H L L
DISPLAY n n
n n
n n-1 n-1
n-1 n-1
n-1 n-2 n-2
n-2
n-2 n-2
n-2 n-2
n-3 n-3
n-3 n-4
n-3 n-3 n-3
n-4
n-5
n-5 n-6
n-6 n-7
n-7 n-8 n-3
n-4 n-3
n-4
GÝRÝÞ TÝPLERÝ
Cntr.
dir. Cntr.
dir.
= , , = , ,
= dirE. =oppo.
= , , ,
Conf.
1
Reset 9,999 Preset
0
Out
Conf.
2
Reset 9,999 Preset
0
Out
Conf.
4
Reset 9,999 Preset
0 Out
Conf.
5
Reset 9,999 Preset
0 Out
Conf.
6
Reset 9,999 Preset
0 Out
Conf.
7
Reset 9,999 Preset
0 Out
Conf.
8
Conf.
9
Conf.
10 Reset
9,999
Preset 0
Out -999
Reset 9,999
Preset 0
Out -999
Reset 9,999
Preset 0
Out -999
PNP çýkýþlý sensör çýkan kenarda sayar.
NPN çýkýþlý sensör kullanýldýðýnda ýnPt.tyPE CP1.U. CP2.r. seçilmesi durumunda üstteki grafik; Cntr.dýr. dýrE. için Cntr.dýr OPPo. durumundaki gibi, Cntr.dýr OPPo. içinse Cntr.dýr dýrE. durumundaki gibi olacaktýr.
NOT
:
4/5 EC442-T-06
inPt.
typE inPt.
typE inPt.
typE CP1.U.
CP2.d.
CP1.U.
CP2.U. CP1.U.
CP2.U.
CP1.U.
CP2.G. CP1.U.
CP2.G. CP1.U.
CP2.r.
UP Ph-4
UP
Ph-4 UP.dn.
Ph-1 UP.dn.
Ph-2
= , , , inPt.
typE CP1.U.
CP2.d.
CP1.U.
CP2.r.
UP.dn.
Ph-1 UP.dn.
Ph-2
= 0.1- 999.9 saniye arasýnda ayarlanýr ise puls çýkýþý alýnýr.
= 0.0 saniyeye ayarlanýr ise sürekli çýkýþ alýnýr.
out ti.
out ti.
ÝLERÝ SAYICI GERÝ SAYICI ÝLERÝ / GERÝ SAYICI
(Autoreset ve Display hold)
(Gecikmeli Autoreset ve HOLD) (Gecikmeli Autoreset ) (Autoreset )
(HOLD )
NPN çýkýþlý sensör düþen kenarda sayar.
1)
2)
BAÐLANTI DÜZENEÐÝ
NOT:
NPN PROXIMITY SWITCH baðlantý þekli PNP PROXIMITY SWITCH baðlantý þekli ile aynýdýr.SENSÖR BAÐLANTI ÖRNEKLERÝ
PNP PROXIMITY SWITCH
PNP PROXIMITY SWITCH GND
+ 12V + 12V GND OUT OUT
2 3 4 5 6 7
8 9 10 11 12 PNP PROXIMITY SWITCH
GND OUT
+ 12V
2 3 4 5 6 7
8 9 10 11 12
GND + 12V A OUT B OUT ENCODER
2 3 4 5 6 7
8 9 10 11 12
Klemens açýklamasý
2 : Solid state out (Max 30V 100mA, open collector NPN) 3 : Reset giriþi
4 : Clock puls 2 giriþi (Max 30V 7.5kHz) 5 : Clock puls 1 giriþi (Max 30V 7.5kHz) 6 : GND
7 : +12V 30mA sensör besleme çýkýþý 8,9 : BESLEME giriþleri
10,11,12 : Röle çýkýþlarý (Max 2A 250V AC)
SÝSEL MÜHENDÝSLÝK ELEKTRONÝK SAN. VE TÝC. A.Þ.
Yukarý Dudullu 34775 - ÜMRANÝYE/ÝSTANBUL-TÜRKÝYE
Tel : +90 216 499 46 64 Pbx. Fax : +90 216 365 74 01 url : www.enda.com.tr
Barbaros Cad. Kutup Sok. No:20
5/5 EC442-T-06
EC442-230VAC
PRESET UP/DOWN COUNTER INDUSTRIAL ELECTRONICS
230V AC +10% -20%
50/60Hz 5VA
OUT AC 250V 2A RESISTIVE LOAD RESET IN
S.S. OUT
CP2 INPUT CP1 INPUT GND +12V 30mA 7
2 3 4 5 6
8 9 10 11 12
ENDA
SN: XXXXXXXXX
230V AC Besleme
230V AC Besleme
230V AC Besleme Anahtar
Anahtar
Anahtar
Kablo ölçüsü: 1,5mm²
Kablo ölçüsü: 1,5mm²
Kablo ölçüsü: 1,5mm² Sigorta
F 100 mA 250V AC
Sigorta F 100 mA 250V AC
Sigorta F 100 mA 250V AC
