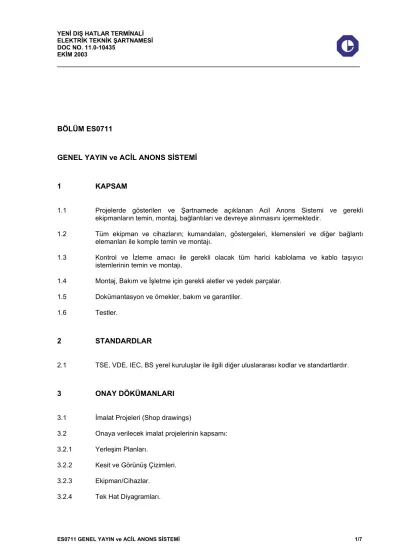

BÖLÜM ES0711
GENEL YAYIN ve ACİL ANONS SİSTEMİ
1 KAPSAM
1.1 Projelerde gösterilen ve Şartnamede açıklanan Acil Anons Sistemi ve gerekli ekipmanların temin, montaj, bağlantıları ve devreye alınmasını içermektedir.
1.2 Tüm ekipman ve cihazların; kumandaları, göstergeleri, klemensleri ve diğer bağlantı elemanları ile komple temin ve montajı.
1.3 Kontrol ve İzleme amacı ile gerekli olacak tüm harici kablolama ve kablo taşıyıcı istemlerinin temin ve montajı.
1.4 Montaj, Bakım ve İşletme için gerekli aletler ve yedek parçalar.
1.5 Dokümantasyon ve örnekler, bakım ve garantiler.
1.6 Testler.
2 STANDARDLAR
2.1 TSE, VDE, IEC, BS yerel kuruluşlar ile ilgili diğer uluslararası kodlar ve standartlardır.
3 ONAY DÖKÜMANLARI
3.1 İmalat Projeleri (Shop drawings)
3.2 Onaya verilecek imalat projelerinin kapsamı:
3.2.1 Yerleşim Planları.
3.2.2 Kesit ve Görünüş Çizimleri.
3.2.3 Ekipman/Cihazlar.
3.2.4 Tek Hat Diyagramları.
3.2.5 Bağlantı ve kumanda diyagramları.
3.2.6 Hesaplamalar.
3.3 Kataloglar.
3.4 Test Raporları.
4 GENEL
4.1 Acil anons sisteminin Bina yönetim sistemine (BMS) entegrasyonu için software uyumu şartı aranacaktır.BMS ile uyum sorununun aşılması için gereken çözüm ve bedeli acil anons sistem sağlayıcısına ait olacaktır.Bu konuda Otomasyon sistemleri ile ilgili şartnamenin (ES0911) ve ilgili keşif özetlerindeki bilgiler bağlayıcı olacaktır.
4.2 Sürekli denetleme özelliğine sahip mikroişlemci tabanlı merkezi kontrol ünitesi, çağrı grupları, tüm çağrı ve öncelik hakkından oluşacaktır. Sistem yalnız acil anons amaçlı kullanılacaktır. Kullanma önceliği merkez odasında bulunan ana anons istasyonundaki operatörde olacaktır.
4.3 Acil Anons Sistemi, teknik özellikleri bu şartnamede belirtildiği şekilde yapılacak, sistemde homojen bir ses dağılımının elde edilmesi ana hedef olacaktır.
4.4 Sistemin tasarlanmasında en son teknolojinin uygulanması, yüksek kalitede malzeme kullanılması, basit işletme ve kolay bakım imkanlarının sağlanması, ilerde sistemin kolayca ve ekonomik olarak genişletilmesine olanak tanıması prensipleri göz önünde bulundurulacaktır.
4.5 Teklif edilecek acil anons sistemi: üretici firmanın en son teknoloji ürünü ve seri üretimi, uluslararası standartlardan en az birine uygun olacaktır. Bu standartlar teklifte belirtilecektir.
4.6 Teklif verecek firmalar, yapımcı firmaların bu konudaki referanslarını tekliflerine ekleyeceklerdir.
4.7 Teklif edilen sistemle ilgili üniteler hakkında açıklayıcı ve tanımlayıcı bilgiler verilecektir.
4.7.1 Sistemin çalışması açıklanacak, şartnameden farklı olarak teklif edilen konular izah edilecektir.
5 SİSTEMİN TANIMI
5.1 Bodrum kat Genel Yayın ve Acil Anons Odasına kurulacak olan sistemde, çeşitli cihazları içeren bir cihaz dolabı ile mikrofon, anons üniteleri, ding dong üniteleri ve diğer aksesuarlar bulunacaktır.
5.2 Cihaz dolabındaki tüm cihazlar 19" rack standardında tesis edilecektir.
5.3 Ana mikrofon istasyon masasında alt birimlerinin yaptığı anonsu keserek anons yapmak üzere öncelik fonksiyonu bulunacaktır. Öncelik bakımından ilk kurulumda hastanede başka anons mikrofunu olmayacaksa bile gelecekte kullanım fonksiyonu nedeni ile ana mikrofon istasyonu en üst seviyede yetkiye sahip olacaktır.
5.4 İstenilen hacimlere anons yapabilecek programlanabilir ana mikrofon istasyonu genel ve zon seçmeli olarak istenilen zona yayın yapabilecektir.
5.5 Ses seviyesi, gerekli görüldüğünde seslendirilen her hacim için genel olarak merkezi kontrol biriminden ve çıkış amplifikatörlerinden kolaylıkla ayarlanabilecektir.
5.6 Anons esnasında seslendirilecek bölümlerin her noktasında homojen ses dağılımı olacak, rahat duyulabilecek,anlaşılabilecek, rahatsız etmeyecek seviyede olacaktır.
5.7 Acil Anons Sistemi 24 saat aralıksız olarak hizmet verebilecek özellikte olacaktır.
5.8 Sistem merkezinden adres ismi, zon gruplaması, zon iptali, zon ses seviyesi ayarı, mikrofon istasyonlarının yetkilendirilmesi ve öncelik dereceleri gibi her türlü programlama yapılacaktır. Bu programlama eprom vs. programlanmasına gerek duyulmadan sadece keyboard dan yapılacaktır.
5.9 Kontrol Birimi üzerinde, amplifikatör, mikrofon istasyonları, zon bazında hata mesajlarının izlenebilmesi ve mesajların alınmasına yönelik bir terminal ve printer temin edilecektir.
5.10 Anons yayınında yankılanma, çatlama ve uğultu olmaması için gerekli bütün teknik önlemler alınacaktır.
5.11 Yangın alarm sisteminden alarmlar ve diğer tüm alarmlar, sisteme öncelikli girerek, diğer bütün girişler alarm ikazı esnasında bloke edilecektir.
5.12 Sistemde bulunan herhangi bir amplifikatörün devre dışı kalması halinde otomatik ve manuel olarak devreye girecek yeterli sayıda yedek amplifikatörler rack üzerinde bulunacaktır. Yedek amplifikatörlerin sayısı ve güçleri açık olarak belirtilmelidir.
5.13 Sistem kesintisiz güç kaynağından (UPS) beslenecektir.
5.14 Dağıtım sistemi, 100 V esasına göre yapılacaktır.
5.15 Sistemin tümü ile topraklaması yapılacak ve sistemin atmosferik şartlardan etkilenmemesi için gerekli her türlü önlem alınacaktır. Özellikle güç kablolarının yaratacağı bozucu etkilere karşı hoparlör ve mikrofon kabloları korunacak, gerektiğinde farklı güzergahlar kullanılacaktır.
6 MALZEME VE CİHAZLAR 6.1 CİHAZ DOLABI
6.1.1 Sistemi oluşturan preamplifikatörler, güç amplifikatörleri, anons kontrol modülü, kademe ve monitör modülü, güç kaynağı yerleştirilmesine uygun olarak tasarlanmış, 19”
genişliğinde ve tekniğe uygun olarak imal edilecektir.
6.1.2 Tüm taşıyıcı iskelet elektro kadmiyum kaplı olacaktır. Yan ve üst yüzleri saç plakalarla kaplanacak, tüm saç kısımlar elektrostatik toz boya ile boyanacaktır.
6.1.3 Cihazlar, dolaptaki yerlerine özel raylar vasıtasıyla irtibatlandırılacak, bu ray sistemi ile cihazların önüne alınması suretiyle bakım ve ayar işlemleri için kolay müdahale imkanı sağlanacaktır.
6.1.4 Dolabın içinde yeterli seviyede havalandırmayı sağlamak üzere otomatik havalandırma fanları yer alacaktır.
6.1.5 Dolap, cihazların arkasındaki tüm kablajı yapılmış, alt bölümündeki terminallerde sonlandırılmış vaziyette teslim edilecektir.
6.1.6 Cihaz dolabının yüksekliği ve sayısı, cihazlara uygun olarak yapılacaktır. Sistem kapasitesi genişletildiğinde modül ve konsol ilaveleri yapılabilecek nitelikte tasarlanacaktır.
6.2 PREAMLİFİKATÖRLER VE MIXER MODÜLLERİ
6.2.1 Mikrofon ünitelerinden girişlerin yapılacağı preamplifikatörler, cihaz dolabı içine yerleştirilecektir.
6.2.2 Tamamen yarı iletken teknolojisi kullanılarak imal edilecek, entegre devreler baskılı devre üzerine özel soketler vasıtasıyla monte edilecektir.
6.2.3 Üzerinde bas-tiz kontrol potansiyometreleri ile preamplifikatör ve kanalların çıkış seviyelerini gösteren dijital bir VU - Metre bulunacaktır.
6.2.4 Her mikser kanalının bir ayar potansiyometresi, açma/kapama anahtarı ve pilot lambası olacaktır.
6.2.5 Cihazların ding - dong ünitesinden giriş yapılabilecektir.
6.2.6 Çıkıştaki sesin kulaklıktan izlenebilmesini sağlayan bir monitör kulaklık çıkışı ve ayar potansiyometresi, cihazlar üzerinde bulunacaktır.
6.2.7 Cihazlar, yapımcı firmalar tarafından sistemin işleyişine uygun teknik özelliklerde tasarlanacaktır.
6.3 GÜÇ AMPLİFİKATÖRLERİ
6.3.1 Sistemde gerek genel, gerekse özel hacimleri besleyecek güç kısımları tesis eden amplifikatörler cihaz dolabı içine yerleştirilecektir.
6.3.2 Cihazlar 100 V çıkış geriliminde ve projelerde hesaplanan çıkış güçlerinde olacaklardır.
6.3.3 Tamamen yarı iletken teknolojisi kullanılarak imal edilecek çıkışı kısa devre ve aşırı yüke karşı elektronik korumalı olacaktır.
6.3.4 Üzerinde açma - kapama anahtarı ve pilot lambası giriş seviye ayar potansiyometresi, monitör kulaklık çıkışı ile kısa devre ikaz LED’ i bulunacaktır.
6.3.5 Cihazlar, yapımcı firmalar tarafından sistemin işleyişine uygun teknik özelliklerde tasarlanacaktır.
6.4 ANONS KONTROL MODÜLÜ
6.4.1 Sistemin bölgesel anons kumandası bu modül vasıtasıyla sağlanacaktır.
6.4.2 Üzerinde bulunan tuşlar yardımıyla istenilen bölgeler anons yayınına sokulabilecektir.
6.4.3 Sistemde hangi bölgelerin anons yayınına geçtiği cihaz üzerindeki pilot lambalarla ikaz edilecektir.
6.4.4 Cihazın uzaktan kumanda ile yönetimine müsaade edecek tarzda en az 5 adet uzaktan kumanda girişi bulunmalı, bu kumandalar üzerindeki hat mesafesinden etkilenmemelidir.
6.4.5 Cihaz, yapımcı firmalar tarafından sistemin işleyişine uygun teknik özelliklerde tasarlanacaktır.
6.5 KADEME VE MONİTÖR MODÜLÜ
6.5.1 Her bir güç amplifikatörünün çıkış seviyesini hoparlör veya kulaklıkla dinlemeye yarayan bu modül, amplifikatör çıkış kanalını çok kanallı hat sistemine dönüştürecek özellikte olacaktır.
6.5.2 Üzerinde bulunacak amplifikatör tuşları vasıtasıyla amplifikatör çıkışları seçilebilecek, bu seçim bir pilot lamba ile gözlenecektir.
6.5.3 Hoparlör seviyesinin ayarı için cihaz üzerinde bir de potansiyometre bulunacaktır.
6.5.4 Cihaz, yapımcı firmalar tarafından sistemin işleyişine uygun teknik özelliklerde tasarlanacaktır.
6.6 GÜÇ KAYNAĞI
6.6.1 Güç kaynağı, cihazların işletme gerilimi ve gücüne uygun 24 V DC üretimini sağlayacaktır.
6.6.2 Kaynak 220 V AC nominal geriliminde ve 50 Hz frekansında çalışacaktır.
6.6.3 Cihaz dolabına yerleştirilecek şekilde 19” genişlikte standart karakterde imal edilmiş olacak ; besleme trafosu, regülatör, redresör ve her türlü elektronik koruma ve ölçü aletleri ile donatılmış bulunacaktır.
6.7 DİNG DONG ÜNİTESİ
6.7.1 Mikrofonlar aracılığı ile anons yapılmadan önce uyarı sinyalini sağlayacak bir ding - dong ünitesi, anons odasında yer alacaktır.
6.7.2 Cihaz 24 V DC çalışma geriliminde olacak, sistemin işleyişine uygun teknik özelliklerde tasarlanacaktır.
6.8 MİKROFON ÜNİTELERİ
6.8.1 Mikrofonlar masa üstü panel özelliğinde olacak, üzerinde açma / kapama butonu, yeterli sayıda bölgesel anons butonu, genel anons butonu, pilot lambalar ve ses ayar potansiyometreleri bulunacaktır.
6.8.2 Anons mikrofonları, yapımcı firmalar tarafından sistemin işleyişine uygun teknik özelliklerde seçilecektir.
6.9 HOPARLÖRLER
6.9.1 Kullanım amacına uygun çeşitli tipte dahili-harici tavan ve kolon tipi hoparlörler hesaplanan çıkış güçlerinde tesis edilecektir.
6.9.2 Hoparlörlere ses dağıtımı 100 V gerilim ile yapılacak, uygun nominal güçlerdeki hat trafoları ile bağlanacaktır.
6.9.3 Hoparlörler, seçildikleri tiplere uygun frekans ve teknik özelliklerde tasarlanacak, devreye paralel bağlanacaktır.
6.10 KABLOLAR
6.10.1 (N)2XH FE 180 Kablolar İçin :
Hatlardaki hoparlörler, paneller ve mikrofonlar arasındaki irtibatlar, esnek, ekranlı, renk kodlu (N)2XH FE 180- 180 dakika ısıya ve aleve dayanıklı halojenden arındırılmış kablolarla sağlanacaktır. Kablolar IEC 331, IEC 332-3 e uygun imal edilmiş olmalıdır.
6.10.2 Kablolar TSE ve DIN normlarına uygun olarak imal edilmiş olacaklardır.
6.10.3 Kablo kesitleri ; hoparlör hatları için projelerde belirtilen, değerlerde olacaktır.
6.11 Acil anons sistemine ait tüm kablolama bina içinde EMT boru içinden yapılacaktır.
7 SİSTEMLERİN BELİRTİLMESİ ve ETİKETLEME
7.1 Sistemlere ait tüm kablolar belirgin ve okunaklı plastik kablo numaratörleri ile işaretlenecektir.
7.2 Tüm ekipmanların etiketleri bulunacak ve bu etiketler vida ile tutturmalı tipte olacaktır.
Etiketlerde cihazların tipi, üreticisi, seri numarası ve ilgili standardı yazılı olacaktır.
7.3 Genel olarak tüm terminal blokları, cihazlar, sigortalar, kablolar, etiketlenmelidir.
8 TEST VE ÖLÇÜ ALETLERİ
8.1 Acil Anons sisteminin işletme ve bakım hizmetlerinin işletici ve bakımcı kuruluş tarafından yeterli düzeyde yapılabilmesi için gerekli olan, sistem özelliklerine uygun, özel test, ölçü aletleri yüklenici tarafından temin edilecektir.
8.2 Teklif sahibi söz konusu aletlerin detaylı listesi ile kullanma amaçlarını açıklayacaktır.
8.3 Bulunması zorunlu aletler; Hat ölçü aleti, Dijital avometre, Konnektörler ve fişler, Komple özel alet çantası.
