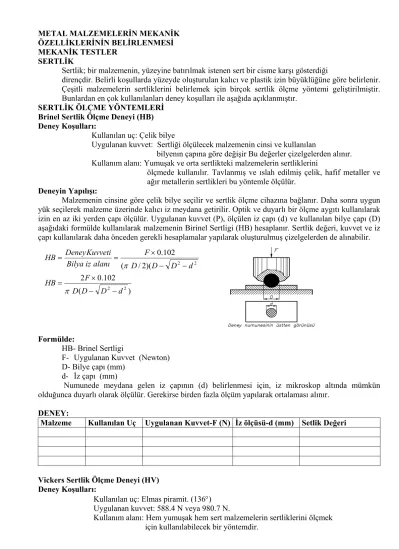

METAL MALZEMELERİN MEKANİK ÖZELLİKLERİNİN BELİRLENMESİ MEKANİK TESTLER
SERTLİK
Sertlik; bir malzemenin, yüzeyine batırılmak istenen sert bir cisme karşı gösterdiği
dirençdir. Belirli koşullarda yüzeyde oluşturulan kalıcı ve plastik izin büyüklüğüne göre belirlenir.
Çeşitli malzemelerin sertliklerini belirlemek için birçok sertlik ölçme yöntemi geliştirilmiştir.
Bunlardan en çok kullanılanları deney koşulları ile aşağıda açıklanmıştır.
SERTLİK ÖLÇME YÖNTEMLERİ Brinel Sertlik Ölçme Deneyi (HB) Deney Koşulları:
Kullanılan uç: Çelik bilye
Uygulanan kuvvet: Sertliği ölçülecek malzemenin cinsi ve kullanılan
bilyenın çapına göre değişir Bu değerler çizelgelerden alınır.
Kullanım alanı: Yumuşak ve orta sertlikteki malzemelerin sertliklerini
ölçmede kullanılır. Tavlanmış ve ıslah edilmiş çelik, hafif metaller ve ağır metallerin sertlikleri bu yöntemle ölçülür.
Deneyin Yapılışı:
Malzemenin cinsine göre çelik bilye seçilir ve sertlik ölçme cihazına bağlanır. Daha sonra uygun yük seçilerek malzeme üzerinde kalıcı iz meydana getirilir. Optik ve duyarlı bir ölçme aygıtı kullanılarak izin en az iki yerden çapı ölçülür. Uygulanan kuvvet (P), ölçülen iz çapı (d) ve kullanılan bilye çapı (D) aşağıdaki formülde kullanılarak malzemenin Birinel Sertligi (HB) hesaplanır. Sertlik değeri, kuvvet ve iz çapı kullanılarak daha önceden gerekli hesaplamalar yapılarak oluşturulmuş çizelgelerden de alınabilir.
Formülde:
HB- Brinel Sertligi
F- Uygulanan Kuvvet (Newton) D- Bilye çapı (mm)
d- İz çapı (mm)
Numunede meydana gelen iz çapının (d) belirlenmesi için, iz mikroskop altında mümkün olduğunca duyarlı olarak ölçülür. Gerekirse birden fazla ölçüm yapılarak ortalaması alınır.
DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) İz ölçüsü-d (mm) Setlik Değeri
Vickers Sertlik Ölçme Deneyi (HV) Deney Koşulları:
Kullanılan uç: Elmas piramit. (136°) Uygulanan kuvvet: 588.4 N veya 980.7 N.
Kullanım alanı: Hem yumuşak hem sert malzemelerin sertliklerini ölçmek )
(
102 . 0 2
)(
2 / (
102 . 0
2 2
2 2
d D D D HB F
d D D D
F alanı
iz Bilya
Kuvveti Deney
HB
−
−
= ×
−
−
= ×
=
π
π
için kullanılabilecek bir yöntemdir.
Deneyin Yapılışı:
Koni açısı 136° olan elmas koni uç sertlik ölçme cihazına bağlanır. Daha sonra uygun yük seçilerek malzeme üzerinde kalıcı iz meydana getirilir. Optik ve duyarlı bir ölçme aygıtı kullanılarak izin köşegen uzunlukları ölçülür. Uygulanan kuvvet (F), ölçülen iz boyutu (d) aşağıdaki formülde kullanılarak malzemenin Vickers Sertligi (HV) hesaplanır. Sertlik değeri, kuvvet ve iz boyutu kullanılarak daha önceden gerekli hesaplamalarla oluşturulmuş çizelgelerden de alınabilir.
Formülde:
HV- Vikers Sertliği
F- Uygulanan Kuvvet (Newton) d- İz köşegen ölçüleri ortalaması (mm) DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) İz ölçüsü-d (mm) Setlik Değeri 2
2 1
2
2
d d d
d HV F
d F alanı iz Bilya
Kuvveti Deney
HV
= +
=
=
=
Rockwell Sertlik Ölçme Deneyi
Bu sertlik ölçme yönteminde, deney sonunda malzemenin sertliği cihazın skalasından yada göstergesinden hemen okunabilir. Bu yöntemde, çeşitli malzemelerin sertliklerinin ölçülebilmesi için farklı uçlar her uç için de farklı yükler kullanılır. Değişik malzeme gruplarının sertliklerinin ölçülmesinde kullanılan Rockwell sertlik ölçme yöntemlerinden metellerde kullnılanlar aşağıda kısaca açıklanmıştır.
Rockwell sertlik ölçme yöntemlerinin işlem sırası.
Rockwell C yöntemi (HRC)
Deney Koşulları: Kullanılan uç: Elmas koni.
Uygulanan kuvvet: 1471 N
Deneyin Yapılışı: Elmas koni uç cihaza bağlanır ve cihaz 1471 N kuvvet uygulayacak şekilde ayarlanır.
Önce 10 Kg’lık ön kuvvet uygulanır. Daha sonra cihaz otomatik olarak belirlenmiş olan esas kuvvet uygular. Belirlenmiş bir süre (15 saniye) sonra kuvvet kaldırılır. Ucun malzemede meydana getirdiği izin derinliği malzemenin sertliğini gösterir. Bu değer mekanik cihazlarda kadrandan elektronik cihazlarda göstergeden okunabilir.
Kullanım Alanı: Sert malzemelerin sertliklerinin ölçülmesinde kullanılır. Bu malzemeler; sertleştirilmiş yada yüzeyleri sertleştirilmiş çelikler ve alaşımlı çeliklerdir. Diğer sert metallerinde sertlikleri bu yöntemle ölçülür.
DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) Setlik Değeri
Rockwell A yöntemi (HRA)
Deney Koşulları: Kullanılan uç: Elmas koni.
Uygulanan kuvvet: 588.4 N
Deneyin Yapılışı: Elmas koni uç cihaza bağlanır ve cihaz 588.4 N kuvvet uygulayacak şekilde ayarlanır.
Önce 98 N’luk ön kuvvet uygulanır. Daha sonra cihaz otomatik olarak belirlenmiş olan esas kuvvet uygular. Belirlenmiş bir süre (15 saniye) sonra kuvvet kaldırılır. Ucun malzemede meydana getirdiği izin derinliği malzemenin sertliğini gösterir. Bu değer mekanik cihazlarda kadrandan elektronik cihazlarda göstergeden okunabilir.
Kullanım Alanı: Sert malzemelerin sertliklerinin ölçülmesinde kullanılır. Bu malzemeler; sertleştirilmiş yada yüzeyleri sertleştirilmiş çelikler ve alaşımlı çeliklerdir. Sert metallerinde sertlikleri bu yöntemle ölçülür.
DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) Setlik Değeri
Rockwell B yöntemi (HRB)
Deney Koşulları: Kullanılan uç: Çelik bilye.
Uygulanan kuvvet: 980.7 N
Deneyin Yapılışı: Çelik bilye uç cihaza bağlanır ve cihaz 980.7 N kuvvet uygulayacak şekilde ayarlanır.
Önce 98 N’luk ön kuvvet uygulanır. Daha sonra cihaz otomatik olarak belirlenmiş olan esas kuvvet uygular. Belirlenmiş bir süre (15 saniye) sonra kuvvet kaldırılır. Ucun malzemede meydana getirdiği izin derinliği malzemenin sertliğini gösterir. Bu değer mekanik cihazlarda kadrandan elektronik cihazlarda göstergeden okunabilir.
Kullanım Alanı: Orta sert ve yumuşak malzemelerin sertliklerinin ölçülmesinde kullanılır. Bu malzemeler sertleştirilmemiş çelikler ve Cu Zn alaşımlarıdır.
DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) Setlik Değeri
Rockwell F yöntemi (HRF)
Deney Koşulları: Kullanılan uç: Çelik bilye.
Uygulanan kuvvet: 588.4 N
Deneyin Yapılışı: Çelik bilye uç cihaza bağlanır ve cihaz 588.4 N kuvvet uygulayacak şekilde ayarlanır.
Önce 98 N’luk ön kuvvet uygulanır. Daha sonra cihaz otomatik olarak belirlenmiş olan esas kuvvet uygular. Belirlenmiş bir süre (15 saniye) sonra kuvvet kaldırılır. Ucun malzemede meydana getirdiği izin derinliği malzemenin sertliğini gösterir. Bu değer mekanik cihazlarda kadrandan elektronik cihazlarda göstergeden okunabilir.
Kullanım Alanı: Orta sert ve yumuşak malzemelerin sertliklerinin ölçülmesinde kullanılır. Bu malzemeler sertleştirilmemiş çelikler ve Cu Zn alaşımlarıdır.
DENEY:
Malzeme Kullanılan Uç Uygulanan Kuvvet-F (N) Setlik Değeri
Sertlik ölçme yöntemlerinin karşılaştırılması.
GERİLME VE ŞEKİL DEĞİŞTİRME
Bir malzemenin uygulanan kuvvetlere karşı gösterdiği tepki mekanik davranış olarak tanımlanır.
Gerilme ve şekil değiştirme de bu tür davranışlardandır. Bu davranışın niteliği değişik tür zorlamalar altında oluşan gerilme ve şekil değiştirmeleri ölçerek ve gözleyerek saptanır. Bütün katı cisimler artan dış zorlamalar altında önce şekil değiştirir, sonra dayanımını yitirerek kırılır. Düşük zorlamalar altındaki şekil değiştirmeler elastik yani tersinirdir ve zorlama kuvveti ortadan kalkınca malzeme eski halini alır.
Uygulanan zorlama kuvveti malzemenin elastiklik sınırını aşarsa malzemede kalıcı yani plastik şekil değişikliği meydana gelir. Malzemelerin iç yapılarında kalıcı şekil değişikliğine veya kırılmaya neden olan gerilme sınırı o malzemenin mukavemeti (dayanımı) olarak tanımlanır.
Mekanik niteliklerin kaynağı atomlar arası bağ kuvvetleri olmakla beraber iç yapı ve çevre koşulları da bu nitelikleri önemli ölçüde etkiler. Ancak bu koşullar arasında kesin bir bağ kurmak olanaksızdır. Örneğin metal bir malzemenin bileşimi aynı kaldığı halde ısıl işlem uygulanması sonunda dayanımı 2-3 kat artırılabilir. Meydana gelen bu farkı atomlar arası bağ teorileri açıklayamaz. Bunun için ısıl işlemde meydana gelen yapı değişikliklerinin incelenmesi gerekir.
Malzemelerin uygulanan dış kuvvetler karşısında ne gibi davranış gösterdiği incelenirken, kuvvet yerine kuvvetin şiddeti anlamına gelen gerilme, boyutlarda oluşan değişmeler yerine şekil değiştirme oranı göz önüne alınır.
Gerilme; birim alana etki eden kuvvettir.
Şekil değiştirme; birim boydaki uzama ve kesit daralmasıdır.
Deneylerde; uygulana kuvvet sonucu malzemede meydana gelen gerilme ile şekil değiştirme arasındaki bağlantı incelenir. Deneylerde elde edilen veriler ile gerilme ve şekil değiştirme eğrileri malzemenin mekanik davranışları hakkında çok yararlı bilgiler sağlar.
Metal malzemelerde uygulanan kuvvet sonunda malzeme bünyesinde meydana gelen gerilme ve fiziksel yapısında oluşan şekil değişikliklerini ölçmek için basit geometrik şekillere sahip silindir veya prizmatik deney parçaları kullanılır.
Çekme:
Çekmede parçaya etkiyen normal kuvvet (F) etkilediği alana (S) bölünerek çekme gerilmesi σ bulunur.
Formülde: F normal kuvvet Newton (N) veya Kilogram kuvvet (kgf) S deney parçası kesit alanı (mm2)
σ Çekme gerilmesi (N/mm2 veya Kgf/mm2) Boyutlarda meydana gelen değişim şekil değiştirme oranı ile belirlenir.
Uzama oranını belirlemek için son boydan (l) ilk boy (lo) çıkarılır ve ilk boya bölünerek 100 ile çarpılır.
% uzama
Kesit daralması oranını belirlemek için, koptuktan sonra ölçülen kesit olanı, ilk kesit alanından çıkarılarak elde edilen fark ilk kesit alanına bölünüp 100 ile çarpılır
Çekme Basma:
Basmada parçaya etkiyen normal basma kuvveti (F) etkilediği alana (S) bölünerek (σ) basma gerilmesi bulunur.
Formülde: F normal kuvvet Newton (N) veya Kilogram kuvvet (kgf) S deney parçası kesit alanı (mm2)
σ Çekme gerilmesi (N/mm2 veya Kgf/mm2)
Boyutlarda meydana gelen değişimler yukarıda çekmede anlatılan mantığa göre yapılmalıdır.
Kayma:
Kaymada parçaya etkiyen normal kaydırma kuvveti T etkidiği kesit alanına (S) bölünerek (τ) kayma gerilmesi bulunur.
σ σ
σ σ
S
= F σ
×100
= − lo
lo l
100 100
% = − × = 2 −2 2 ×
do d do So
S daralması So
kesit
S
= F σ
Formülde: T Normal kuvvet Newton (N) veya Kilogram kuvvet (kgf) S Deney parçası kesit alanı (mm2)
τ Basma gerilmesi (N/mm2 veya Kgf/mm2)
Basma Kayma
Malzemelerin mekanik özelliklerini belirlemek için çeşitli yöntemler geliştirilmiştir. Bunlardan metal malzemeler için en önemli olanı çekme deneyidir. Çekme deneyinde örnek olarak hazırlanmış malzemeye tek eksenli çekme yükü uygulayarak gerilme davranışları belirlenir. Metal malzemeler makinalardaki yerlerinde çalışırken sadece tek eksenli yükele yüklenmemiş olmalarına karşın çekme deneyi sonunda elde edilen bilgiler malzemelerin genel davranışları hakkında gerekli bilgileri verir. Daha ayrıntılı bilgi gerekli olduğu takdirde eğme, burma, basma, kırılma, yorulma ve darbe deneyleri gibi deneylere başvurularak ölçme yapılır.
Çekme Deneyi
Bu deneyde özellikleri belirlenecek olan malzemeden standartlara uygun hazırlanan deney örnekleri kullanılır. Standart deney örneklerinde uzamanın ölçüleceği bölümdeki boy, çapın 5 katı, standart olmayan deney örneklerinde 10 katı olmalıdır. Standart deney örnekleri ilgili standart yaprağındaki üretim koşullarına göre yapılmalıdır.
Standart deney örneği.
Standart olmayan deney örneği
Çekme işlemi, çekme deneyi makinasında (çekme cihazı) çeneler arasına yerleştirilen deney örneği sabit bir hızla ve giderek artan bir kuvvetle kopuncaya kadar çekilerek yapılır. Uygulanan kuvvetler ile meydana gelen uzama cihaz göstergelerinden okunur. Deney örneğinin kesiti ve kopma sonrasındaki kesit duyarlı bir şekilde ölçülerek hesaplanır. Bazı çekme cihazlarında çekme diyagramını çizebilen çiziciler de vardır.
Çekme deneyi sonunda gerilme ve uzama arasındaki bağıntıyı incelemek için mutlaka gerilme–uzama diyagramı çizilmelidir.
Cihazdan okunan kuvvetler deney örneğinin ilk kesit alanına bölünerek elde edilen değerler dikey eksene, ölçülen uzamalar ilk boya bölünerek yatay eksene taşınır. Elde edilen diyagrama gerilme-uzama diyagramı adı verilir.
S
=T τ
σ
σ
σ σ
τ
τ
Deneyin Yapılışı Deneyin Yapılışı
Çekme deneyi sırasında deney örneğinde meydana gelen değişimler ve çekme-uzama diyagramı Çekme deneyi sırasında deney örneğinde meydana gelen değişimler ve çekme-uzama diyagramı Çekme deneyi sonunda elde edilen verilerle çizilen çekme-uzama diyagramını kullanarak ve yapılan hesaplamalar sonunda deney örneği malzemesi hakkında aşağıdaki değerler elde edilir.
Çekme deneyi sonunda elde edilen verilerle çizilen çekme-uzama diyagramını kullanarak ve yapılan hesaplamalar sonunda deney örneği malzemesi hakkında aşağıdaki değerler elde edilir.
Elastite (Elastikiyet) Modulü (E) Elastite (Elastikiyet) Modulü (E)
Malzeme çekme sırasında Re ye kadar kalıcı şekil değişikliğine uğramadan uzar. Bu uzamaya elastik deformasyon adı verilir. Bu sınıra kadar uygulanan kuvvet kaldırılacak olursa malzemenin yapısında bir değişiklik olmaz. Bu sınıra orantı sınırı adı verilir. Diyagramda bu bölüm bir çizgi şeklindedir. Gerilme ve uzama arasındaki bu orantılı ilişki Hooke Kanunu ile ifade edilir.
Malzeme çekme sırasında Re ye kadar kalıcı şekil değişikliğine uğramadan uzar. Bu uzamaya elastik deformasyon adı verilir. Bu sınıra kadar uygulanan kuvvet kaldırılacak olursa malzemenin yapısında bir değişiklik olmaz. Bu sınıra orantı sınırı adı verilir. Diyagramda bu bölüm bir çizgi şeklindedir. Gerilme ve uzama arasındaki bu orantılı ilişki Hooke Kanunu ile ifade edilir.
Formülde:
Formülde:
σz- Çekme gerilmesi- Kgf/mm2 σz- Çekme gerilmesi- Kgf/mm2
ε- % uzama
ε- % uzama E =σzε
E- Elastite modulü
E- σz = εE Elastite modulü
Elastite modülü sabit bir sayıdır ve malzemenin katılığı hakkında fikir verir. Bu da malzemenin elastik şekil değiştirmeye karşı gösterdiği direnç olarak ifade edilebilir.
Elastite modülü sabit bir sayıdır ve malzemenin katılığı hakkında fikir verir. Bu da malzemenin elastik şekil değiştirmeye karşı gösterdiği direnç olarak ifade edilebilir.
Akma Sınırı (Re) Akma Sınırı (Re)
Re noktasına gelindiğinde deney örneği kendiliğinden uzamaya başlar. Bu noktadan sonra malzemede kalıcı şekil değişikliği (plastik deformasyon) oluşur. Kuvvet kaldırılsa bile malzeme eski halini alamaz.
Re noktasına gelindiğinde deney örneği kendiliğinden uzamaya başlar. Bu noktadan sonra malzemede kalıcı şekil değişikliği (plastik deformasyon) oluşur. Kuvvet kaldırılsa bile malzeme eski halini alamaz.
Formülde:
Formülde:
Re- Akma gerilmesi-Kg/mm2
Re- Akma gerilmesi-Kg/mm2
Fe- Akma sınırında belirlenen kuvvet-Kgf Fe- Akma sınırında belirlenen kuvvet-Kgf
0
Re S Fe
= 4
do2
So=π
So- Deney örneğinin ilk kesit alanı-mm2 - formulü ile hesaplanır.
So- Deney örneğinin ilk kesit alanı-mm2 - formulü ile hesaplanır.
Akma dayanımı makina parçası olarak kullanılacak olan malzemelerin boyutlarının belirlenmesinde esas alınması gereken dayanımdır. Çünkü makina parçası çalıştığı yerde plastik deformasyona (kalıcı şekil değişikliği) uğramandan işlevini yerine getirmelidir.
Alüminyum, bakır ve sertleştirilmiş çelik gibi bazı malzemelerin çekme-uzama eğrisinin bir dirseği- uzama öncesi değişimleri- yoktur. Bu malzemelerde eğri, kesintiye uğramadan yükselir. Bu nedenle bu tür malzemelerde bir akma sınırı belirlemek mümkün değildir. Ancak dayanım hesaplamaları için gerekli olan akma dayanımı, %0.2 kalıcı uzamanın gösterdiği gerilmedir. Diyagramda bu nokta Rp0.2 olarak gösterilir.
Çekme Dayanımı (Rm)
Akma noktasından sonra malzeme giderek artan çekme kuvveti nedeniyle uzar ve kasiti daralır.
Malzemenin gerilmesi en yüksek noktaya ulaşır. Malzemenin hasara uğramadan taşıyabileceği en büyük kuvvet bu noktada uygulanan kuvvettir. Bu değere çekme dayanımı adı verilir. Bu noktadan sonra malzemede uzamanın dışında büyük bir deformasyon oluşur ve kritik kesitte boyun verme adı verilen kesit daralması meydana gelir.
Formülde:
Rm- Çekme dayanımı- Kgf/mm2 (σz olarak da gösterilebilir.) Fm- Malzemeye uygulnan en büyük kuvvet- Kgf
So- So Deney örneğinin ilk kesit alanı- mm2 formulü ile hesaplanır.
Rm= Fm
4 do2
So=π
% Uzama (ε)
Deney örneğinde koptuktan sonra meydana gelen uzamanın ilk boya oranının % olarak ifadesidir.
Formülde:
ε- % uzama
Δl- uzama miktarı-mm ( l- Son boy, lo- İlk boy)
×100
= Δ lo
ε l Δl=lo−l
% Kesit Daralması (Z)
Deney örneğinde, koptuktan sonra meydana gelen kesit alanı küçülmesinin, ilk kesit alanına oranlanmasının % olarak ifadesidir.
Formülde: Silindir (yuvarlak çubuk) deney örnekleri için:
Z- % kesit daralması
So- ilk kesit alanı- mm2 formülü kullanılır.
S- son kesit alanı- mm2
×100
= − So
S
Z So 2 2
2 ×100
= − do
d Z do
DENEY:
Deney Örneği Deney Sonrası Verileri Hesaplama sonuçları
Malzeme İlk boy
lo İlk çap
do Akma Kuv.
Fe Kgf Çekme Kuv Fm Kgf Son
Boy l Son
Çap d Elastite
Mod. E Akma
Day. Re Çekme Day. Rm Uza
ma. Kesit Dara
Hesaplamaları yukarıdaki formülleri kullanarak burada yapınız ve sonuçları tabloya yazınız.
EĞME DENEYİ
Bu deney; iki mesnet arasında bulunan çeşitli kesitlerdeki malzemelerin ortasından uygulanan bir F yükü sonucunda meydana gelen çökme (eğilme sonucu meydana gelen yer değiştirme) ile malzeme kesiti ve konumu arasındaki ilişkiyi araştırmak için yapılacaktır.
Malzemede meydana gelen çökmenin miktarını etkileyen çeşitli faktörler vardır.
Bunlar;
Mesnetler arasındaki uzaklık,
Malzeme kesit ölçüleri ( genişlik, yükseklik),
Mesnet
Malzeme
F
Yük
Komparatör
Mesnet
Uygulanan yük ve Malzemenin cinsidir.
Bu faktörler ile çökme arasında ne tür bir ilişki olduğunu anlamak için eğme deneyi laboratuardaki cihazda birkaç aşamada yapılacaktır.
DENEY 1- Yük ve çökme arasındaki ilişkiyi belirlemek:
Mesnetler (taşıyıcılar) arasındaki mesafe 600 mm’ye ayarlanır. ( eğme cihazı mili üzerindaki her iki çizgi arası 100 mm dir.) 6x25 mm kesitindeki çelik çubuk mesnetler üzerine yerleştirilir. Yükleme yapmak için kullanılan askı, çubuğun ortasına yerleştirilir. Meydana gelen çökmelerin ölçülmesi için kullanılacak olan komparatör de askının tam ortasına yerleştirilerek sıfırlanır. Daha sonra askıya sırasıyla aşağıda tablodaki yükler asılarak meydana gelen çökmeler komparatörden okunarak tabloya yazılır. Ölçü aleti komparatörün iki çizgisi arası 0.01 mm ve ibrenin bir tur dönüşü 1 mm dir.
Yük (N) Çökme (mm)
5 10 15 20
Yük ve çökme arasındaki ilişkinin ne olduğunu belirlemek için tablodaki verileri bir ölçek dahilinde diyagrama taşıyınız.
yük (N)
çökme (mm) Deneyi yorumlayınız:
...
...
DENEY 2- Mesnetler arasındaki uzaklık ile çökme arasındaki ilişkiyi belirlemek:
Bu deney 6x25 mm ölçülerindeki çelik çubuğa 10 N yük uygulayarak yapılacaktır. Söz konusu çubuğu cihaza yerleştiriniz ve yük askısına 10 N’luk yük asınız. Daha sonra aşağıda tobloda verilenlere göre mesnetler arasındaki mesafeyi değiştirerek her seferinde komparatörden okuduğunuz değerleri tabloya yazınız.
Mesnetler arası
uzaklık (mm) Çökme (mm) 300
400 500 600
Mesnetler arasındaki uzaklık ve çökme arasındaki ilişkinin ne olduğunu belirlemek için tablodaki verileri bir ölçek dahilinde diyagrama taşıyınız.
Mesnetler arası
uzaklık (mm)
Çökme (mm) Deneyi yorumlayınız:
...
...
...
DENEY 3- Deney örneği genişliği ile çökme arasındaki ilişkiyi belirlemek:
Bu deneyde yükseklikleri aynı fakat genişlikleri farklı olan deney çubukları kullanılacaktır.
Mesnetler arasındaki uzaklık 500 mm’ye ayarlayınız ve 5 N’luk yükü askıya asınız. Daha sonra aşağıda tabloda verildiği gibi genişlikleri farklı fakat yükseklikleri aynı olan deney çubuklarını mesnetler arasına yerleştiriniz. Komparatörden okuduğunuz çökme değerlerini tabloya yazınız.
Deney örneği kesiti (mm)
Çökme (mm) 4x15
4x20 4x25 4x30
Deney örneği genişliği ile çökme arasındaki ilişkinin ne olduğunu belirlemek için tablodaki verileri bir ölçek dahilinde diyagrama taşıyınız.
Genişlik (mm)
Çökme (mm) Deneyi yorumlayınız:
...
...
DENEY 4- Deney örneği yüksekliği ile çökme arasındaki ilişkiyi belirlemek:
Bu deneyde genişlikleri aynı fakat yükseklikleri farklı olan deney çubukları kullanılacaktır.
Mesnetler arasındaki uzaklık 500 mm’ye ayarlayınız ve 5 N’luk yükü askıya asınız. Daha sonra aşağıda tabloda verildiği gibi yükseklikleri farklı fakat genişlikleri aynı olan deney çubuklarını mesnetler arasına yerleştiriniz. Komparatörden okuduğunuz çökme değerlerini tabloya yazınız.
Deney örneği kesiti (mm)
Çökme (mm) 3x25
4x25 6x25 8x25
Deney örneği genişliği ile çökme arasındaki ilişkinin ne olduğunu belirlemek için tablodaki verileri bir ölçek dahilinde diyagrama taşıyınız.
Yükseklik (mm)
Çökme (mm) Deneyi yorumlayınız:
...
...
DENEY 5- Çelik, Prinç ve Ahşap malzemelerin elastiklik modülünün belirlenmesi:
Bu deneyde, tespit edilen bir yük altında mesnetler arasındaki uzaklıklar sabit tutularak Çelik, Prinç ve Ahşap malzemelerde meydana gelen çökmeler ölçülür. Daha sonra meydana gelen bu çökmeler ile aşağıda verilmiş formüller ile hesaplanan değerler tabloya yerleştirilir.
Malzeme Yük
F+F1 (N) Çökme
(mm) Eğme momenti
Mb (N.mm) Eğme gerilmesi
σb (N/mm2)
Elastiklik modülü E (N/mm2) Eort (N/mm2)
Çelik
Pirinç
Ahşap
Mesnet
L/2
Malzeme
F+F
L
Yük
1
(çökme miktarı)
Komparatör
Mesnet
Hesaplamalar:
Eğme momentinin hesaplanması;
) 4
( 1 L
F F Mb = +
Eğme gerilmesinin hesaplanması:
b b
b W
= M σ
Burada; eğilme direnci (Wb) dikdörtgen kesitli malzemeler için;
6 .h2 Wb =b
dairesel kesitli malzemeler için:
32 .d3 Wb =π
alınacaktır.
Elastiklik modülünün hesaplanması:
Elastiklik modülünün hesaplanması için, mesnetler arasındaki malzemenin belli bir yük altında eğilmesi sonunda meydana gelen çökmenin hesaplanmasında kullanılan formülden yararlanılır.
Bu formül;
I E L F
. . 48
. 3
δ = Bu formülde çökme (δ ) deney sırasında ölçüldüğünden,
Elastiklik modülü;
δ . . 48
. 3 I L
E = F formülü ile bulunur.
Burada ( I ) Atalet momenti dikdörtgen kesitli malzemeler için;
12 .h3 I =b ,
dairesel kesitli malzemeler için;
64 .d4 I π
= formülü ile hesaplanır.
Formüllerde;
d
h
b
δ Çökme (mm).
L Mesnetler arası uzaklık (mm).
Mb Eğme momenti.
Wb Eğme direnci.
σb Eğme gerilmesi.
E Elastiklik modülü.
I Atalet momenti.
F1 Ağırlık asma askısının yükü.
F Askıya asılan yük.
Hesaplamalar için buradaki boş kısmı kullanınız
Deneyi yorumlayınız:
...
...
...
BURMA DENEYİ
Bu deney; mesnetler arasına sabitlenmiş deney örneklerine uygulanan burma etkisi sonunda meydana gelen burma açısının ölçülmesi ve çeşitli malzemelerin kayma modülünün hesaplanması için yapılacaktır.
Deneyde burma yükü, mesnetler arasına sabitlenmiş deney örneğinin eksenine 100 mm uzaklıktan uygulanacaktır. Burulma açısını ölçmek için kullanılacak komparatör eksenden 57.3 mm uzaklığa yerleştirilir. Bu durumda komparatörün bir dönüşü 1° ‘lik açıya karşılık gelir. Burma deneyi cihazında hem yükün asılması hem de komparatörün yerleştirilmesi için eksene bağlanmış bir mil kullanılır.
DENEY 1- Burma momenti ve burma açısı arasındaki ilişkinin belirlenmesi.
Destekler arası uzaklık 600 mm ayarlanır. Çelik deney örneği yataklardan geçirilerek sabitlenir. Daha sonra yük askısı milin ön kısmına yerleştirilir. Komparatör de milin düz kısmına yerleştirilerek sıfırlanır. Aşağıda verilen tablodaki yükler sırasıyla yüklenir. Burulma açıları komparatörden okunarak tabloya yazılır. Burma momentinin hesaplanmasında kuvvet kolu 100 mm alınmalıdır.
Yük N Burma momenti N mm Burulma açısı 2.5
7.5 12.5 17.5
Burma momenti ile burulma açısı arasındaki ilişkiyi belirlemek için bulunan değerleri aşağıdaki diyagrama bir ölçek dahilinde taşıyınız ve diyagramı çiziniz.
N mm
Burulma açısı Deneyi yorumlayınız:
...
F
100
Yük
57.3
Komparatör
...
DENEY 2- Deney örneği uzunluğu ile burulma açısı arasındaki bağlantının incelenmesi.
Çelik deney örneğini aşağıdaki tabloda verilen mesnetler arası uzaklıklarda yataklara sabitleyerek 12.5 N yük ile yükleyiniz. Her uzaklık için komparatöreden okunan açıları tabloya yazınız.
Deney örneği uzunluğu (mm)
Burulma açısı 300
400 500 600
Mesnetler arası uzaklık ile burulma açısı arasındaki ilişkiyi belirlemek için bulunan değerleri aşağıdaki diyagrama bir ölçek dahilinde taşıyınız ve diyagramı çiziniz.
Mesnetler arası uzunluk
Burulma açısı Deneyi yorumlayınız:
...
...
DENEY 3- Çelik, pirinç ve alüminyumun kayma modülünün belirlenmesi.
Mesnetler arasındaki uzaklık 600 mm ye ayarlanır. Çelik deney örneği yataklara takılarak sabitlenir. Aşağıda tabloda verilen yükler yüklenerek burulma açısı ölçülerek tabloya yazılır. Bu işlemler pirinç ve alüminyum için de tekrarlanır.
Formüllerde kullanılan ifadeler: ϕ burulma (dönme) açısı (°) L deney örneği boyu (mm) G kayma modülü (N/mm2) Mv dönme momenti (N mm)
L
F
r=100
Yük 57.3
Komparatör
d
F yük (N)
Ip atalet momenti (mm4) Wv burulma direnci (mm3) τ kayma gerilmesi (nN/mm2)
Malzeme
Yük (N)
Burma momenti (N mm)
Burulma
açısı (°) Kayma modülü
G (N/mm2) Gort (N/mm2)
Çelik
2.5 7.5
Pirinç
2.5 7.5
Alüminyum
2.5 7.5
Hesaplamalarda kullanılacak formüller:
Burulma momentinin hesaplanması: Mv =F.r
Kayma (burulma) gerilmesinin hesaplanması:
v v
W
= M
τ
Burulma açısının hesaplanması:
G I
L M
p v
ϕ =180π bu formülde burulma açısı ϕ bilindiğinden
Kayma modülünü hesaplayabiliriz
p v
I L G M
ϕ π
=180
Not: Atalet momenti ve burulma direnci formüllerini eğme deneyi föyünden alınız.
Hesaplamaları buraya yapınız.
Deneyi yorumlayınız:
...
...
...
DARBE DENEYİ
Darbe deneyi, metallerin özellikle gevrek kırılmaya müsait şartlardaki mekanik özellikleri hakkında sağlam bir bilgi elde etmek amacıyla kullanılır.
Çoğu kez metallerin mekanik özelliklerini belirlemede çekme deneyi sonuçlarından faydalanılır. Çekme deneyinde, gerilme-şekil değiştirme diyagramından iyi bir uzama gösteren malzemenin sünek olacağı ve statik ve dinamik yüklere karşı plastik biçim değiştirme ile karşı koyacağı tahmin edilir. Bazı malzemeler için çekme deneyi sonuçları ile darbe deneyi sonuçları arasında uyuşmazlık görülür. Çekme deneyinde sünsek olan malzeme darbe deneyinde gevrek bir özellik gösterir.
Bu duruma oda sıcaklığının altındaki sıcaklıklarda daha çok rastlanır.
Darbe deneyinde elde edilen sonuçlar o deney örneği için bir karşılaştırma değeridir ve çekme deneyi sonuçları gibi mühendislik hesaplamalarında kullanılmaz.
Deneyin yapılışı:
Darbe deneyinde, deney örneğinin dinamik bir zorlama altında kırılması için gereken enerji miktarı belirlenir. Bulunan değer malzemenin darbe direnci olarak tanımlanır.
Deneyde aşağıda şekilde çizimi verilen sarkaç tipi cihaz kullanılır. Ağırlığı G olan sarkaç asılı durumda (h yüksekliği) potansiyel enerjisi Gxh büyüklüğündedir. Sarkaç bu yükseklikten serbest bırakıldığında düşey düzlemde hareket ederek deney örneğine çarparak kırar ve h1 yüksekliğine kadar çıkar. Böylece deney örneğinin kırılması sonucunda sarkaçta kalan enerji Gxh1 büyüklüğündedir. Bu durumda sarkacın deney örneğine dokunduğu andaki enerjisi ile deney örneği kırıldıktan sonra sarkaçta kalan enerji farkı, deney örneğinin kırılması için gereken enerjiyi başka bir deyimle malzemenin darbe direncini verir.
Şekil - Darbe deneyi cihazının çalışma prensibini gösteren çizim.
Charpy Darbe Deneyi: Bu deney çentikli darbe deneyleri içinde en çok kullanılanıdır. Yatay ve basit kiriş halinde iki mesnede yaslanan deney örneğinin (Şekil ) çentik tabanına, bir sarkacın ucundaki çekiç ile darbe yapılması ve çentik tabanında meydana gelen çok eksenli gerilimler etkisi ile deney örneğinin kırılması için harcanan enerjinin belirlenmesi işlemidir.
Şekil - Charpy darbe deneyinde deney örneğinin cihaza yerleştirilmesi. (üstten görünüş)
Çekiç Deney örneği
Düşme açısı Yükselme
açısı
L sarkaç uzunluğu
0 15 Joule
Çekiç
Deney örneği
DENEY 1- Çeliklerde Karbon yüzdesinin darbe dayanımına etkisi.
Bu deneyde Karbon yüzdeleri farklı olan deney örnekleri cihazda kırılarak darbe dayanımları araştırılır.
Malzeme % Karbon Kırık kesit alanı
(cm2) Okunan darbe
enerjisi (J) Darbe dayanımı (J/cm2)
Soru: Darbe dayanımı Karbon yüzdesinden nasıl etkilenmiştir?
Cevap:...
...
DENEY 2- Çelikte ısıl işlemin darbe dayanımına etkisi.
Bu deneyde bir çelik malzemenin ısıl işlem görmeden ve ısıl işlem gördükten sonraki darbe dayanımlarının hangi yönde değiştiği araştırılır.
Malzeme Isıl işlem Kırık kesit alanı (cm2)
Okunan darbe enerjisi (J)
Darbe dayanımı (J/cm2) İşlem
görmemiş Su verilmiş Su verilmiş ve
menevişlenmiş
Soru: Su verme (sertleştirme) işleminin darbe dayanımına etkisi ne olmuştur?
Cevap:...
...
Soru: Menevişleme işleminin darbe dayanımına etkisi ne olmuştur?
Cevap:...
...
DENEY 3- Çentik şeklinin darbe dayanımına etkisi.
Bu deneyde aynı cins malzemenin deney örneğine açılan çentik farklılıklarının darbe dayanımını nasıl etkilediği araştırılır.
Malzeme Çentik Kırık kesit alanı (cm2)
Okunan darbe enerjisi (J)
Darbe dayanımı (J/cm2)
Soru: Çentik şekli ve açısının darbe dayanımına etkisini yazınız.
Cevap:...
...
YORULMA DENEYİ
Bu deneyde değişken eğme yükü altındaki deney örneğinin yorulma dayanımı incelenir.
Deney, MT 205 Yorulma Deneyi Cihazında standart deney örneği kullanılarak yapılır.
dayanımı incelenir.
Deney, MT 205 Yorulma Deneyi Cihazında standart deney örneği kullanılarak yapılır.
Gerçek gerilim A’daki çentikten (radüs) dolayı teorik olarak hesaplanan nominal gerilimden daha büyüktür. Yükün değişim sayısı olarak ifade edilen yorulma dayanımına;
Gerçek gerilim A’daki çentikten (radüs) dolayı teorik olarak hesaplanan nominal gerilimden daha büyüktür. Yükün değişim sayısı olarak ifade edilen yorulma dayanımına;
Uygulanan yükün miktarı (F), Uygulanan yükün miktarı (F),
Yüzeydeki çentik (radüs yarıçapı) , Yüzeydeki çentik (radüs yarıçapı) , Yüzey pürüzlülüğü değeri (Ra) ve Yüzey pürüzlülüğü değeri (Ra) ve
Malzemenin cinsi etkendir.
Malzemenin cinsi etkendir.
DENEY 1- Belirli bir eğme yükü altında yüzey kalitesinin ve çentiklerin (radüs yarıçapı) yorulma DENEY 1- Belirli bir eğme yükü altında yüzey kalitesinin ve çentiklerin (radüs yarıçapı) yorulma dayanımına etkisinin incelenmesi.
dayanımına etkisinin incelenmesi.
Çeşitli ölçülerde çentik yarıçaplı ve farklı yüzey pürüzlülüğüne sahip deney örnekleri cihaza bağlanır. Bağlama işlemi 8 mm çaplı bölüm yatağa geçirildikten sonra konik bölüm konik deliğe takılarak somun sıkılır. Daha sonra yükleme sistemindeki dinamometreden 200 N’luk yükleme yapılır.
Çeşitli ölçülerde çentik yarıçaplı ve farklı yüzey pürüzlülüğüne sahip deney örnekleri cihaza bağlanır. Bağlama işlemi 8 mm çaplı bölüm yatağa geçirildikten sonra konik bölüm konik deliğe takılarak somun sıkılır. Daha sonra yükleme sistemindeki dinamometreden 200 N’luk yükleme yapılır.
Bu durumda deney örneği eğilme gerilmesine maruz kalmaktadır. En büyük eğilme momenti çentik yarıçapının başladığı kesittir. Cihaz motor devrinde döndürülmeye başlayınca deney örneği kritik kesiti zaman içinde yorularak kırılır. Bu sırada otomatik şalter motoru durdurur. Numaratörden deney örneği kırılıncaya kadar motorun kaç devir yaptığı (yükleme sayısı) okunur.
Bu durumda deney örneği eğilme gerilmesine maruz kalmaktadır. En büyük eğilme momenti çentik yarıçapının başladığı kesittir. Cihaz motor devrinde döndürülmeye başlayınca deney örneği kritik kesiti zaman içinde yorularak kırılır. Bu sırada otomatik şalter motoru durdurur. Numaratörden deney örneği kırılıncaya kadar motorun kaç devir yaptığı (yükleme sayısı) okunur.
Deney; çentik yarıçapı, yüzey pürüzlülüğü değerleri ve malzeme cinsi farklı olan deney örnekleri kullanılarak yapılır. Elde edilen bilgiler aşağıdaki tabloya aktarılarak malzemenin yorulma ömrü hakkında bilgi sahibi olunur. Daha sonra çeşitli yükler altında yapılan deneylerden elde edilen yükleme sayıları ve eğilme gerilmesine bağlı olan Wöhler çizilir.
Deney; çentik yarıçapı, yüzey pürüzlülüğü değerleri ve malzeme cinsi farklı olan deney örnekleri kullanılarak yapılır. Elde edilen bilgiler aşağıdaki tabloya aktarılarak malzemenin yorulma ömrü hakkında bilgi sahibi olunur. Daha sonra çeşitli yükler altında yapılan deneylerden elde edilen yükleme sayıları ve eğilme gerilmesine bağlı olan Wöhler çizilir.
Deney örneği özellileri Deney örneği özellileri
L, d, Ra , R L, d, Ra , R
Yük Yük N N
Eğilme gerilme Eğilme gerilme
N/mmN/mm22
Değişken yükleme sayısı Değişken yükleme sayısı
Eğilme gerilmesi;
Formülleri ile hesaplanır.
e e
m W
R = M
32 d3
We =π L
F Me = .
