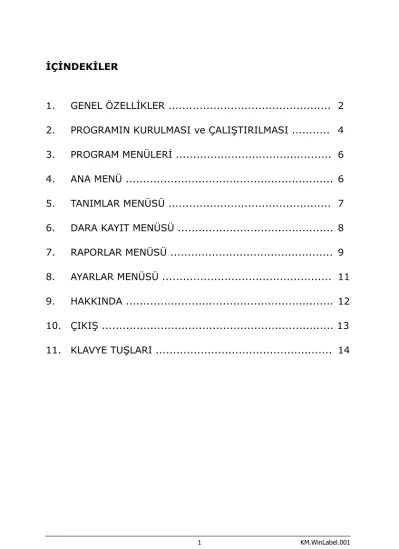

İÇİNDEKİLER
1. GENEL ÖZELLİKLER ... 2
2. PROGRAMIN KURULMASI ve ÇALIŞTIRILMASI ... 4
3. PROGRAM MENÜLERİ ... 6
4. ANA MENÜ ... 6
5. TANIMLAR MENÜSÜ ... 7
6. DARA KAYIT MENÜSÜ ... 8
7. RAPORLAR MENÜSÜ ... 9
8. AYARLAR MENÜSÜ ... 11
9. HAKKINDA ... 12
10. ÇIKIŞ ... 13
11. KLAVYE TUŞLARI ... 14
1. GENEL ÖZELLİKLER:
WinLabel, Tunaylar Baskül Sanayi ve Ticaret A.Ş. tarafından platform baskülleri için geliştirilen tartım, etiketleme ve raporlama programıdır.
Windows işletim sisteminin en gelişmiş özelliklerini kullanan WinLabel, güvenilir ve gelişmiş veri işleme ve raporlama olanağı sunmaktadır. Esnek yapısı ile her türlü tartım ihtiyaçlarınızı karşılayacak olan WinLabel, özellikle platform baskülleri başta olmak üzere bir çok tartım uygulamanızda rahatlıkla kullanılabilmektedir.
Kolay kullanım şekli, renkli ve anlaşılır menü yapısı ve her bilgi seviyesindeki personelinizin zorlanmadan kullanabileceği kullanıcı dostu arayüzü başlıca özel- liklerindendir.
WinLabel, Server-client mimarisi, SQL ilişkili veritabanı yapısı ve MS Visual Studio temelli kod yapısı sayesinde MS Windows tabanlı diğer uygulamalarınıza da kolaylıkla entegre edilebilir.
ESNEKLİK
Sınırsız kayıt muhafazası Geniş ve esnek rapor imkanı MS Excel formatında rapor olanağı
Kolay anlaşılabilir, basit, renkli ve kullanıcı dostu menü yapısı
8 adet kullanıcı tarafından tanımlanabilir sorgu alanı ve herbir sorgu alanı için tablo oluşturma imkanı.
Sürekli tartılan ürünler için dara kayıt tablosu Ayarlanabilir haberleşme hızı ve yapısı
GÜVENİLİRLİK
Kolay kurulum ve çalıştırma Kolay izlenebilir tartım işlemleri MS SQL veri tabanı güvenilirliği Yedeklenebilir veritabanı
Sürekli geliştirme ve ürün desteği Detaylı kullanım kitapçığı
•
•
•
•
•
•
•
•
•
•
•
•
•
GÜÇLÜ ALTYAPI
MS C# tabanlı modüler kod yapısı MS SQL Veritabanı
MS Windows İşletim Sistemi
DONANIM GEREKSİNİMLERİ
MS Windows 98, 2000, XP İşletim Sistemi
Minimum Intel Pentium II veya Celeron 400 İşlemci Minimum 64MB RAM. Önerilen 128MB ve üstü Minimum 1 GB Hard Disk
1024x768 piksel ve üzeri Ekran Çözünürlüğü Minimum 4 MB Ekran Kartı Paralel printer portu
Seri haberleşme portu (çift kantarlı kullanım için iki adet) Monitör, klavye ve Mouse
OPSİYONLAR
Kablolu / Kablosuz Network Uygulama Seçeneği Uygulamalarınızın gerektirdiği özel yazılım seçeneği
•
•
•
•
•
•
•
•
•
•
•
•
•
2. PROGRAMIN KURULMASI ve ÇALIŞTIRILMASI
Kurulumdan Önce Dikkat Edilecek Hususlar ve Gerekli Sistem Bileşenleri
WinLabel Tartım, Etiketleme ve Raporlama Programı’nın bilgisayarınızda sorunsuz bir şekilde çalışabilmesi için sisteminizde “.Net FrameWork 2.0” ve “SQL Server 2005 Runtime” bileşenlerinin yüklü olması gerekmektedir. CD içerisinde bulunan Prerequisite klasöründen bu bileşenler ile ilgili dökümanlara ulaşabilir ve kurulum işlemlerini gerçekleştirebilirsiniz.
WinLabel Tartım, Etiketleme ve Raporlama Programı Kurulumu ve Çalıştırılması
Programın kurulumu için öncelikle kurulum CD’sini CD sürücünüze yerleştiriniz.
CD içerisinde bulunan WinLabel.msi dosyasını çalıştırınız. Karşınıza çıkacak olan kurulum sihirbazı kurulum işlemi süresince sizi yönlendirecektir.
Kurulum işleminin herhangi bir aşamsında “Cancel” Butonu ile kurulumdan vaz- geçeblir veya “Back” butonu ile bir önceki adıma geri dönebilirsiniz. Bir sonraki adıma geçmek için “Next” butonuna basınız.
İsteğinize bağlı olarak programın kurulacağı klasörü değiştirebilirsiniz.
Bir sonraki adıma geçmek için “Next” butonuna basınız.
Kurulum işlemi tamamlandıktan sonra masa üstünüzde oluşacak kısayolu kulla- narak programı çalıştırabilirsiniz.
3. PROGRAM MENÜLERİ
WinLabel Tartım, Etiketleme ve Raporlama Programı, tartım işleminin gerçekleş- tirildiği ana menü ve bu ana menüde bulunan butonlar aracılığıyla erişilebilen 6 adet alt menüden oluşmaktadır. Her bilgi seviyesindeki personelinizin rahatlıkla kullanabileceği bir şekilde tasarlanan bu menüler vasıtası ile tartım işlemleri ol- dukça kolay bir şekilde gerçekleştirilebilmektedir.
4. ANA MENÜ
Ana menünün sol kısmı; tarih, saat bilgisinin bulunduğu ve brüt, dara, net ağırlık de- ğerlerinin görüntülendiği bölümü oluşturmaktadır. “TARTI FİŞİ BAS” seçeneği aktif hale getirilerek tartım işlemi sırasında tartım bilgileri eşzamanlı olarak yazıcıya gönderilebilir.
Ana menünün orta kısmı tanımlanmış 8 adet sorgu alanı başlığı ve bu sorgu alan- larına ilişkin tartım sırasında doldurulacak 8 adet bilgi alanı ile sabit dara değerinin girileceği bilgi alanından oluşmaktadır. Bu alanlara ilişkin bilgiler tartım sırasında operatör tarafından önceden tanımlanmış listelerden seçilerek girilebileceği gibi (Bkz. Tanımlar Menüsü ve Dara Kayıt Menüsü), manuel olarak da girilebilmektedir.
Alt kısımda bulunan “TARTIMI KAYDET” botununa basılarak tartım işlemi gerçek- leştirilir ve tartım bilgileri sisteme kaydedilir.
Sıralı Tartım
Sıralı tartım için ana menüde bulunan “SIRALI TARTIM” tuşuna basılarak sıralı tartım menüsüne girilir.
Sıralı tartım menüsünde, aynı kayıt numarası ile aynı müşteriye ait birden farklı malzemenin tartım işlemi kolay bir şekilde gerçekleştirilebilir.
Sıralı tartım için öncelikle müşteri bilgisi, müşteri soru alanına manuel olarak veya önceden tanımlanmış müşteri listesinden seçilerek girilir. Daha sonra 1. tar- tım için malzeme bilgisi seçilir, malzeme baskülün üzerindeyken “AĞIRLIK AL”
tuşuna basılarak tartım işlemi gerçekleştirilir ve 2. tartıma geçilir. 1. tartım iş- leminde olduğu gibi 2. tartım için malzeme seçimi yapılır ve malzeme baskülün üzerindeyken “AĞIRLIK AL” butonuna basılarak 2. tartım işlemi gerçekleştilir. Bu şekilde aynı müşteri bilgisi ve aynı kayıt numarası ile en fazla 10 tartım işlemi gerçekleştirilebilir.
Her bir tartım işleminin ardından tartıma ilişkin ağırlık ilgili ağırlık bilgisi alanın- da görüntülenirken aynı zamanda o ana kadar gerçekleştirilen tartımlara ilişkin toplam ağırlık menünün alt kısmında yer alan genel toplam ağırlık alanında gö- rüntülenecektir.
Sıralı tartım işleminin tamamlanmasının ardında menünün en altında bulunan
“TARTIMI KAYDET” tuşuna basıldığında tartılan malzemelere ilişkin tartım bilgileri aynı kayıt numarası ile kaydedilir.
Menü üzerinde bulunan “TARTI FİŞİ BAS” kutusu işeretlenerek tartım bilgileri eş zamanlı olarak yazıcıya gönderilebilecektir. “KAPAT” tuşu ile Sıralı Tartım Menü- sünden çıkılır.
Ana menünün en alt kısmında diğer pencerelere açılan tuşlar yer almaktadır.
(Tanımlar, Dara Kayıt, Raporlar, Ayarlar ve Hakkında)
5. TANIMLAR MENÜSÜ
Ana Menü üzerinde yer alan “TANIMLAR” butonuna basılarak bu menüye ulaşılabi- lir. Bu menüde, programda tanımlı sorgu alanlarına ilişkin listeler oluşturulur. Tar- tım sırasında istenen bilgiler bu listelerden seçilerek tartım işlemi gerçekleştirilir.
Menünün sağ tarafında yer alan seçenek dairesi (kutucuğu) yardımıyla kayıt ya- pılmak istenen sorgu alanı seçilir.
Seçilen sorgu alanına ilişkin bilgi klavye yardımıyla girilir ve “EKLE” butonuna ba- sılarak listeye eklenir. Aynı sorgu alanına çok sayıda bilgi eklenebilir ve sil butonu yardımıyla istenilen bilgiler silinebilir. Kayıt işlemi tamamlandıktan sonra “KAPAT”
butonuna basarak Tanımlar menüsünden çıkılabilir.
6. DARA KAYIT MENÜSÜ
Ana Menü üzerinde yer alan “DARA KAYIT” butonuna basılarak bu menüye ulaşı- labilir. Bu menüde tartım işlemi sırasında kullanılacak dara değerleri kaydedilir.
İlk olarak Dara tanımı girilir, ardından “AGIRLIK” butonuna basılarak ağırlık gös- tergesinden dara değeri alınır. Alınan dara değeri ve dara tanımı “EKLE” butonu ile dara listesine kaydedilir. Silinmek sitenilen dara değerleri dara kayıt listesin- den seçilerek “SIL” butonuna basılarak silinebilir. “KAPAT” butonu ile Dara Kayıt Menüsünden çıkılır.
7. RAPORLAR MENÜSÜ
Bu menüye ana menüde yer alan “RAPORLAR” butonu aracılığı ile ulaşılır. WinLa- bel, kullanıcılarına geniş rapor imkanı sunmaktadır.
WinLabel’in gelişmiş raporlama altyapısı ile herhangi iki tarih aralığı içerisinde gerçekleştirilen tüm tartım işlemlerinin detaylı dökümü yapılabileceği gibi, belirli bir tarih diliminde gerçekleştirilen tartımlar önceden kodlanmış olan bilgiler doğ- rudan yazılarak veya tablodan seçilerek raporlanabilir. Rapor sonuçları MS Excel programı yüklü ise Excel formatında saklanabilir veya yazıcıdan çıktı alınabilir.
Genel olarak kullanılabilecek raporlama çeşitleri aşağıda sıralanmıştır:
- Tüm firma adlarına veya girilen firma adına göre diğer soru alanlarının tamamının veya birkaçının karşılaştırılması
- Tartım sırasında cevap verilen soru alanlarının tamamının veya birkaçının birbiri ile karşılaştırılması (mal cinsine, firma adına göre gibi)
Menünün en üst kısmında istenen başlangıç ve bitiş tarihleri, bu tarihlerin altında sorgulama yapılacak soru alanları ve bu alanlar için önceden tanımlanmış listeler bulunmaktadır.
Kayıtlar arasında sorgulama yapmak için sorgulama yapılmak istenen alanlara veriler girildikten veya listeden seçildikten sonra “BUL” tuşuna basılır. Boş bırakı- lan alanlar için sorgulama yapılmayacak ve bu soru alanlarına ait tüm bilgiler bu- lunacaktır. Bütün soru alanları boş bırakılırsa bütün kayıtlar listelenecektir. Oluş-
turulan listeyi yazıcıdan bastırmak için “YAZDIR” tuşuna basmak yeterlidir. Bul tuşu ile oluşturduğunuz rapora ait verilerin tamamını “EXCEL” isimli tuşa basarak MS Excel dosyası olarak ekranda görüntüleyebilir ve farklı kaydedebilirsiniz.
Örnek 1:
Firma Adı: Zümrüt Kumaş, Malzemesi: Parlak Kumaş, Gideceği Yer: İzmir olan tartımların raporlanması için:
- İstenen tarihler arası rapor için ilgili tarihler girilir.
- Firma adı, Malzemesi, Gideceği Yer işaretlemesi için bilgi doğrudan yazılır veya listesinden seçilmesi ile birlikte bul tuşuna basarak ekrandan, yazdır tuşu ile de yazıcıdan rapor alınabilir.
Tarih : 16/07/2007 - 30/07/2007 Firma Adı : ZUMRUT KUMAS
Malzeme : PARLAK KUMAS
Lot No :
Cuval No :
Geldigi Yer : Gideceği Yer : IZMIR
Açıklama :
Operator :
Not: Firma adı girilip diğer soru alanları boş geçildiği takdirde o firmaya ait tüm tartılar listelenir. Bu örneğini verdiğimiz raporlama seçeneği ile Firmanın yanında Malzemeye göre ve Gideceği yere göre rapor almak mümkündür.
Örnek 2:
Tüm Firmalara göre, Malzeme cinsi: PARLAK KUMAŞ olan IZMIR’den gelen ISTABUL’a giden kumaşların raporu:
Tarih : 16/07/2007 - 16/07/2007 Firma Adı :
Malzeme : PARLAK KUMAS
Lot No :
Cuval No :
Geldigi Yer : IZMIR Gideceği Yer : ISTANBUL
Açıklama :
Operator :
8. AYARLAR MENÜSÜ
Ayarlar menüsüne ana menü üzerinde yer alan ayarlar tuşu aracılığı ile ulaşılabi- lir. Bu menüye sadece giriş yetkisi bulunan personel tarafından girilebilir. Ayarlar menüsü Firma Başlığının, Gösterge ve Yazıcı Bağlantı noktalarının, 8 adet bilgi alanının ve barkod alanının tanımlandığı kısımlardan oluşmaktadır.
A) FİRMA BAŞLIĞI:
Bu kısımda tartım fişleri üzerine basılacak başlıklar yer almaktadır. Firmanıza ait ünvan, adres ve iletişim bilgileri bu alanda bulunur.
B) GÖSTERGE PORTU:
Ağırlık Göstergesinin bağlı olduğu iletişim portu tanımlanır.
C) FİŞ YAZICISI PORTU: Fiş yazıcısının bağlı olduğu iletişim portu tanımlanır.
D) FİŞ TİPİ: Kullanılacak fiş tipi tanımlanır.
E) ALAN ADLARI: 8 adet alan adı tanımlanır. Bu alanların isimleri kullanıcı tara- fından serbstçe programlanabilir.
F) BARKOD ALANI: Fiş üzerine barkod basılacak alanlar seçilir. Net ile birlikte bir sorgu alanı daha barkod olarak basılabilir.
9. HAKKINDA
Kullandığınız programın ismini, versiyon numarasını ve Tunaylar Baskül San. ve Tic. A.Ş. iletişim bilgilerini içeren ekrandır.
10. KAPAT
Ana menüde yer alan kapat tuşu programdan çıkmak için kullanılır.
11. KLAVYE TUŞLARI
Program genel olarak mouse (fare) aracılığı ile idare edilmektedir. Ancak size yardımcı olabilecek bazı tuşların listesi ve görevleri aşağıda verilmiştir.
Ok Tuşları: Menüdeki seçenekler veya Tablolardaki kayıtlar arasında ge- zin mek için kullanılır.
Page Up,
Page Down: Tablolardaki kayıtlar arasında hızlı bir şekilde gezinmek için kullanılır.
Enter Tuşu: Menülerde veya tablolarda seçim yapmak için kullanılır, bazı menülerde tuşa basmak ile aynı görevi görür.
Tab Tuşu: Menülerdedeki soru alanları arasında geçiş için kullanılır.
Esc Tuşu: Menülerden veya tablolardan seçim yapmadan çıkmak için kullanılır.
Alfanümarik Tuşlar
(A,B,C,1,2,3…9) :
Tablolarda hızlı bir şekilde kayıt bulmak için kullanılır. Örne- ğin tabloda iken “E” tuşuna basılırsa “E” ile başlayan kayıtlar listelenir.
