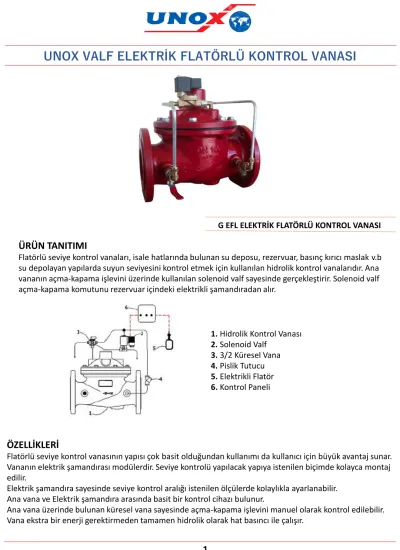

UNOX VALF ELEKTRİK FLATÖRLÜ KONTROL VANASI
G EFL ELEKTRİK FLATÖRLÜ KONTROL VANASI
ÜRÜN TANITIMI
Flatörlü seviye kontrol vanaları, isale hatlarında bulunan su deposu, rezervuar, basınç kırıcı maslak v.b su depolayan yapılarda suyun seviyesini kontrol etmek için kullanılan hidrolik kontrol vanalarıdır. Ana vananın açma-kapama işlevini üzerinde kullanılan solenoid valf sayesinde gerçekleştirir. Solenoid valf açma-kapama komutunu rezervuar içindeki elektrikli şamandıradan alır.
1. Hidrolik Kontrol Vanası 2. Solenoid Valf
3. 3/2 Küresel Vana 4. Pislik Tutucu 5. Elektrikli Flatör 6. Kontrol Paneli
ÖZELLİKLERİ
Flatörlü seviye kontrol vanasının yapısı çok basit olduğundan kullanımı da kullanıcı için büyük avantaj sunar.
Vananın elektrik şamandırası modülerdir. Seviye kontrolü yapılacak yapıya istenilen biçimde kolayca montaj edilir.
Elektrik şamandıra sayesinde seviye kontrol aralığı istenilen ölçülerde kolaylıkla ayarlanabilir.
Ana vana ve Elektrik şamandıra arasında basit bir kontrol cihazı bulunur.
Ana vana üzerinde bulunan küresel vana sayesinde açma-kapama işlevini manuel olarak kontrol edilebilir.
Vana ekstra bir enerji gerektirmeden tamamen hidrolik olarak hat basıncı ile çalışır.
BOYUTLAR(mm)
DN L D K A DELİK
50 205 165 125 19 4
65 205 165 145 19 4
80 290 200 160 19 8
100 300 220 180 19 8
125 330 250 210 19 8
150 415 285 240 23 8
200 475 340 295 23 12
250 475 405 355 28 12
300 525 460 410 8 12
ÜRÜN ÖZELLİKLERİ
GÖVDE GG-25 PİK DÖKÜM
DİYAFRAM KORD BEZ TAKVİYELİ KAUÇUK
KAPAK GG-25 PİK DÖKÜM
YAY SST 302
MAX. ÇALIŞMA BASINÇI 16
MAX. ÇALIŞMA SICAKLIĞI 80
BAĞLANTI TİPİ FLANŞLI
DÜŞÜRME ORANI 10:01
UNOX VALF ELEKTRİK FLATÖRLÜ KONTROL VANASI
FABRİKA
İNÖNÜ MAHALLESİ GEBZE PLASTİKÇİLER OSB. CUMHURİYET CAD NO:67 GEBZE\ KOCAELİ TELEFON : 0 (262) 502 11 84 TELEFON : 0 (262) 502 11 48 FAX: 0 (262) 502 11 52
KULLANMA TALİMATI
Vanayı üzerinde bulunan akış yönünü gösteren ok işaretine göre monte ediniz.
Vananın servis bakımında kolaylığı açısından giriş yönüne hattaki suyu kesebilmek için izolasyon vanaları (sürgülü , kelebek veya küresel vana v.b.) monte edilmesi tavsiye edilir.
Vananın randımanlı çalışabilmesi için vana öncesine vantuz koyulması tavsiye edilir.
Elektrik Flatörlü seviye kontrol vanasının elektrikli şamandırasını depoya sabit bir şekilde montaj ediniz.
Elektrik şamandıra ile ana vananın üzerinde bulunan solenoid valfi voltaj değerlerine uygun olarak kontrol cihazına bağlantı yapınız.
Kontrol ünitesine doğru biçimde bağlantı yapıldıysa vana otomatik konumda çalışacaktır.
Kontrol vanaları açma-kapama işlevini sistem basıncı ile gerçekleştirir. Depo dolumu esnasında sistem basıncı sıfıra yakın bir değerde ise vana çalışmayacaktır.Vana giriş basınç değerini kontrol ediniz.
Vanayı manuel olarak çalıştırmak için, 3 ile gösterilen tahliye küresel vanasını kullanınız.Vana otomatik konumda çalışak ise küresel vana kapalı konumda olmalıdır.
Kış aylarında vanayı don tehlikesinden korumak için, vananın aktüatöründeki suyu atmosfere tahliye ediniz.
1. Elektrik Flatörlü Seviye Kontrol Vanası
2. İzolasyan Vanası 3. Hava Tahliye Vanası 4. Elektrikli Şamandıra 5. Rezervuar
6. Kontrol Panosu
UNOX VALF ELEKTRİK FLATÖRLÜ KONTROL VANASI
UNOX ELECTRICAL FLOAT CONTROL VALVE
G EFL ELECTRICAL FLOAT CONTROL VALVE
PRODUCT INTRODUCTION
Float level control valves are hydraulic control valves used to control the level of water in water storage structures such as water tanks, reservoirs, pressure breakers etc. It performs the opening-closing function of the main valve thanks to the solenoid valve used on it. Solenoid valve receives its on-off command from the electric float in the reservoir.
1. Hydraulic Control Valve 2. Solenoid Valve
3. 3/2 Ball Valve 4. Strainer
5. Electric Floater 6. Control Panel
INFORMATION
Since the structure of the float level control valve is very simple, its use also provides a great advantage for the user. The electric float of the valve is modular. It can be easily mounted to the structure to be
controlled for level. Thanks to the electric float, the level control range can be easily adjusted in desired dimensions. A simple control device is located between the main valve and the Electric float. Thanks to the ball valve on the main valve, the opening-closing function can be controlled manually. The valve works completely hydraulically with line pressure without requiring any extra energy.
SIZES(mm)
DN L D K A HOLE
50 205 165 125 19 4
65 205 165 145 19 4
80 290 200 160 19 8
100 300 220 180 19 8
125 330 250 210 19 8
150 415 285 240 23 8
200 475 340 295 23 12
250 475 405 355 28 12
300 525 460 410 8 12
Product Feartures
Body GG-25 Cast Iron
Diaphragm Tire Cord Reinforced Rubber
Cover GG-25 Cast Iron
Spring SST 302
MAX. Working Press. 16
MAX. Working Temp. 80
Connection Type Flanged
Drop Rate 10:01
UNOX ELECTRICAL FLOAT CONTROL VALVE
FABRİKA
İNÖNÜ MAHALLESİ GEBZE PLASTİKÇİLER OSB. CUMHURİYET CAD NO:67 GEBZE\ KOCAELİ TELEFON : 0 (262) 502 11 84 TELEFON : 0 (262) 502 11 48 FAX: 0 (262) 502 11 52
INSTRUCTION MANUAL
Mount the valve according to the arrow mark showing the flow direction on it. It is recommended to install isolation valves (gate, butterfly or ball valves etc.) in order to cut the water in the line upstream for ease of servicing the valve. In order for the valve to work effectively, it is recommended to place a suction cup before the valve. Install the electric float of the Electric Float Level Control Valve to the tank in a fixed manner. Make a connection to the control device in accordance with the voltage values of the electric float and the solenoid valve on the main valve. If the control unit is correctly connected, the valve will operate in automatic position. Control valves perform the opening-closing function with system pressure.
If the system pressure is close to zero during tank filling, the valve will not work. Check the valve
upstream pressure value. To operate the valve manually, use the discharge ball valve indicated as 3. If the valve works in automatic position, the ball valve should be in closed position. In order to protect the valve from freezing during the winter months, discharge the water in the valve's actuator to the atmosphere.
1. Electric Float Level Control Valve
2. Isolation Valve 3. Air Release Valve 4. Electric Float 5. Reservoir 6. Control Panel
